что означает буква р в марке проволоки вр
.. | Проволока ВР-1
ГОСТ нормирует форму сечения, отклонения по глубине вмятин, отклонения в размер, шаг вмятин, длину выступов, радиус сопряжения поверхности вмятин, а также механические свойства: разрывное усилие, число перегибов, относительное удлинение и т. д.; физические свойства, такие как линейная плотность; испытания и методы контроля качества.
 |  |

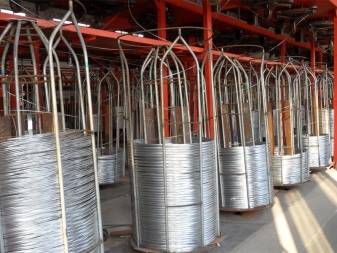

Производство проволоки
Производят эту продукцию холодным волочением стальной катанки протягиванием на специальных оборудованиях (волоках) через отверстия — фильеры. Фильеры последовательно уменьшаются для сформирования нужного диаметра продукта. Протягиваясь, пруток преобретает дополнительные улучшенные качества, упрочнение. Используемая катанка производится по ОСТ 14-15-193-86.
Из проволоки ВР-1 делают сварные сетки и вязаную проволоку. Сетка сварная из арматурной проволоки ВР-1 производится кладочная, дорожная и средняя. В таких сетках свариваются перпендикулярные прутки точечной сваркой в местах пересечения. Проволока ГОСТ 6727 и сетка проволоки вр 1 используются для бетонной стяжки, заливки полов и фундаментов, отделки помещений, производства различных ограждений, для фасадных работ, укрепления мостов. Периодическое рифление проволоки ВР, как и у строительной арматуры, обеспечивает лучшее сцепление с бетоном. Проволочная продукция ВР-1 по ГОСТ предназначена для армирования железобетонных изделий (плиты перекрытий и плиты для дорожных покрытий, сваи, фундаментные блоки, бордюры, тротуарная плитка и др.) из такой проволоки изготавливают пружины, тросы, электроды, гвозди, метизы.
Масса метра проволоки:
Проволока вр 1 купить
Чтобы купить проволоку ВР-1, лучше всего воспользоваться контактными телефонами менеджеров, которые помогут разобраться с такими данными, как: сортамент, вес проволоки вр 1, наличие проволоки на складах, проволока цена под заказ с другого склада. Проволока вр 1 цена за тонну есть в наших прайс-листах.
Марки и классы строительной стержневой арматуры и проволоки для армирования
Вид, марку и класс арматуры, производимой в настоящее время, можно легко определить по ее обозначению (маркировке). Причем из наименования конкретного изделия можно заодно судить о его основных характеристиках. Однако обозначение уже давно производимых и используемых марок арматуры раньше было немного другим и не столь информативным по сравнению с введенным сравнительно недавно и применяемом в настоящее время.
1 Виды, классы и марки современной стержневой арматуры
Стержневая арматура (производимая в виде длинных прутков и смотанных из них мотков) делится по материалу изготовления на 2 вида: композитную полимерную и стальную. Первую делают по ГОСТ 31938-2012 и из материалов, которые перечислены в этом стандарте. Композитная полимерная стержневая арматура предназначена для произведения армирования различных предварительно напряженных и прочих обычных строительных конструкций и их деталей, выполняемых из бетона, которые предполагается эксплуатировать в агрессивных средах с различной степенью воздействия, и должна отвечать требованиям ГОСТ 30403-2012 по пожарной безопасности и ГОСТ 30247.0-94 по огнестойкости.
Стальная арматура, в свою очередь, делится еще на 3 вида, каждый из которых производится по соответствующему стандарту и имеет свое назначение:
Для производства каждого из этих видов арматуры используются марки стали, приведенные в специальных таблицах соответствующего из перечисленных стандартов. Наиболее известна и широко используется арматура стандарта 5781. Ее знают в первую очередь по самым ходовым (применяемым очень обширным кругом потребителей) маркам изделий, таким как A-I (в ходу также ее названия A1 и А240), А-II (А2 и A300) и А-III (А3 и А400). Второго вида продукция (стандарта 10884) представлена марками Aт400, Aт500, Aт600 и так далее. Третьего (ГОСТ Р 52544) – A500С и B500С.
Арматуру последних двух видов в основном используют профильные строительные организации. Без нее не обойтись при возведении серьезных объектов специального назначения. А изделия стандарта 5781 используют все, включая мелких и частных застройщиков, у которых наибольшим спросом пользуются вышеупомянутые марки арматуры: A-I (А240), А-II (A300) и А3 (А400). Композитная и каждый из 3-х видов стальной стержневой арматуры согласно ГОСТу определенным образом классифицируется и в соответствии с этим обозначается (маркируется). Подробно о классах и соответствующих марках всех этих видов продукции рассказано в статье про классификацию стержневой арматуры. Там же даны таблицы с механическими характеристиками на каждое рассматриваемое изделие.
2 Марки и классы проволоки для армирования – изделия В и Вр
Еще один вид арматуры для армирования строительных конструкций – специальная стальная проволока. Она, как и стержневые арматурные изделия из стали, предназначена для армирования различных железобетонных конструкций и их деталей. Производят такую проволоку 2 видов и по соответствующим стандартам:
Согласно стандарту 6727, проволока, изготовляемая по нему, классифицируется и делится на типы следующим образом. Вся продукция относится к одному классу – Вр 1. Проволоку производят 3 номинальных диаметров: 3, 4 и 5 мм. В соответствии со всем этим ее и обозначают. То есть, например, изделие диаметром 4 мм маркируется так: проволока 4 Вр 1 по ГОСТ 6727-80.
Таким образом, по этому стандарту выпускают всего 3 марки арматуры. Каждой из них соответствуют свои механические свойства, приведенные в таблице 1, но по ним, в отличие от большинства других видов арматур, проволока Вр 1, согласно ГОСТ 6727, никак не классифицируется.
| Диаметр Вр 1, мм | Усилие, соответствующее значению предела текучести (условного) P0,2, rH (кгс) | Разрывное усилие (предельное) P, rH (кгс) | Количество перегибов | Удлинение (относительное) δ100, % |
| не менее | ||||
| 3 | 35 (355) | 39 (400) | 2,0 | |
| 4 | 62 (630) | 71 (720) | 2,5 | |
| 5 | 97 (985) | 106 (1085) | 3 | |
Изделия Вр 1, согласно стандарту 6727, производят из катанки по ОСТ 14-15-193-86. Проволока ГОСТ 7348 делится по виду, как отмечалось выше, на круглую – обозначается В, периодического профиля – маркируется Вр. Кроме того, она еще подразделяется по состоянию изготовления на:
По точности изготовления всю продукцию стандарта 7348 делят на группы: 1, 2, и 3. Круглую проволоку (В) производят стабилизированной и просто с отпуском. А периодического профиля (Вр) – только просто с отпуском. И еще продукция стандарта 7348 в зависимости от ее диаметра и величины предела текучести (условного) делится на классы по прочности: 1200, 1300, 1400 и 1500 (в Н/мм 2 ). Это тоже отражается в обозначении проволоки. Производят изделия стандарта 7348 номинальными диаметрами 3, 4, 5, 6, 7 и 8 мм. Механические свойства для проволоки всех типоразмеров и классов прочности приведены в таблице 2.
| Диаметр проволоки, мм | 3 | 4 | 5 | 6 | 7 | 8 | ||
| Класс прочности в Н/мм 2 | не менее | 1500 | 1400 | 1400 | 1400 | 1300 | 1200 | |
| Временное сопротивление в Н/мм 2 | 1780 | 1700 | 1670 | 1670 | 1570 | 1470 | ||
| Разрывное усилие (максимальное), H (кгс) | 12600 (7540) | |||||||
| Усилие (номинальное) P0,2, H (кгс) | 10600 (6320) | |||||||
| Удлинение (относительное) после произошедшего разрыва δ100, % | 4 | 4 | 4 | 5 | 6 | 6 | ||
| Количество перегибов при диаметре испытательных валиков 30 мм | круглой проволоки | 9 | 7 | 5 | – | – | – | |
| периодического профиля | 8 | 6 | 3 | – | – | – | ||
Соответственно делению на виды и классы, проволоку стандарта 7348 обозначают следующим образом. Например, изделие диаметром 7 мм, имеющее класс прочности 1300, круглое, стабилизированное и относящееся к группе точности 2 маркируется: проволока 7В1300 – Р2 ГОСТ 7348-81. А диаметром 4 мм, имеющее класс прочности 1400, периодического профиля и относящееся к группе точности 3: проволока 4 Вр 1400 – 3 ГОСТ 7348-81.
Производят продукцию этого стандарта из углеродистой стали всего пяти марок: 85, 80, 75, 70 и 65. Химический состав этих сплавов, а также качество и свойства изготовленной проволоки должны соответствовать требованиям ГОСТ 14959-79 либо другой нормативно-технической документации, которая соответствует положениям стандарта 7348.
3 История арматуры и видоизменений ее стержневых изделий
Потребности строительной индустрии постепенно, но неизменно меняются. Год от года ей требуются все более технологичные, а порой и совершенно новые материалы. Научно-технический прогресс тоже не стоит на месте – разрабатываются новые вещества и сплавы, а также технологии их получения и изготовления строительных материалов. Помимо этого, постоянно совершенствуются уже существующие материалы и способы их производства.
Так, считается, что металлическая арматура впервые использовалась в 1802 г. История строительства железобетонных конструкций берет свое начало с середины XIX века. А в том виде, в каком мы сегодня знаем и используем арматуру, она появилась в середине XX века. В нынешнем тысячелетии и веке арматура тоже уже успела претерпеть ряд изменений. Так, на строительном рынке появились совершенно новые по качеству и характеристикам изделия. Это относится к стержневой композитной полимерной продукции, классы и марки которой рассмотрены выше. Производят ее по ГОСТ 31938-2012, который введен в действие в РФ с 01.01.2014 г. Этот стандарт имеет статус – введен впервые.
А арсенал стальной стержневой арматуры пополнился продукцией ГОСТ Р 52544-2006, введенном в действие в РФ 17.05.2006 г. Классификация и маркировка изделий этого ГОСТа тоже рассмотрена выше. По нему производят всего 2 вида изделий различных диаметров – это арматура класса А500С и В500С.
Так как эти 2 вида стержневой арматуры стали производить сравнительно недавно и по совершенно новым, только введенным в действие стандартам, в которые еще не вносили и, скорее всего, не будут, во всяком случае в обозримом недалеком будущем, вносить какие-либо изменения, то и их обозначения, а также классификация в настоящее время полностью соответствуют указанной в ГОСТах на них. А вот 2 других вида стержневой арматуры, классы и марки которых тоже рассмотрены выше, изготовляют и используют относительно давно – как минимум с начала второй половины прошлого века. Даже ГОСТы на них разработаны еще в СССР. Речь идет об изделиях стандартов 5781 и 10884.
Эти ГОСТы после своего первого издания и введения в действие неоднократно сначала подвергались корректировке, а затем и вовсе переиздавались заново. Вместе с этим периодически менялась маркировка и даже классификация арматуры, производимой по стандартам 5781 и 10884. В настоящее время мы пользуемся последними изданиями этих ГОСТов от 1982 и 1994 годов соответственно, так как их действие продлено по настоящее время. Соответственно, и изделия, производимые сейчас по ним, имеют марки и классы в точности такие, какие указаны в этих стандартах.
В то же время в некоторой строительной документации (справочники, учебные пособия), изданной ранее указанных выше годов, но до сих пор актуальной, могут встречаться старые обозначения и классы арматуры стандартов 5781 и 10884. Эти марки и классификация взяты из более ранних изданий этих ГОСТов. О них и пойдет речь ниже. Зная, как раньше обозначалась выпускаемая сегодня арматура, можно будет легко разобраться с документацией, в которой указаны ее старые марки и классы.
4 Старые и новые обозначения и классы стандарта 5781
Используемый ныне ГОСТ 5781 от 1982 г. был введен взамен этого же стандарта от 1975 г. (5781-75). В этой более древней НТД (нормативно технической документации) вообще отсутствуют изделия класса A-VI (А1000), которые есть в ныне используемом издании – стандарте 5781-82. А остальные 5 классов (указанные в 5781-82) арматуры в НТД 5781-75 обозначаются несколько иначе, чем теперь. В их маркировке отсутствует вторая часть обозначения, указанная в скобках и характеризующая предел текучести изделия. То есть, например:
Стандарт 5781-75, в свою очередь, пришел на смену 5781-61. В этом ГОСТе вообще было только 4 класса арматуры, обозначаемых так же, как и в НТД 5781-75: изделия А1 маркировались как А-I, А2 – А-II, А3 – А-III и А4 – А-IV. То есть тоже не было второй части нынешней маркировки: у продукции А-I отсутствует А240 в скобках, у А-II – нет А300, у А3 – А400 и у А-IV – А600. Кроме того, в стандарте 5781-75 отсутствует арматура специального назначения для изделий класса А-II, обозначаемая в НТД от 1975 г. как Аc-II, а от 1982 г. – Аc300.
Механические свойства арматуры стандарта 5781-61 были такими же, как и у выпускаемых в настоящее время по НТД 5781-82. То есть предел текучести:
Временное сопротивление разрыву:
Относительное удлинение в %:
5 ГОСТ 10884– как менялись маркировки?
Теперь о ГОСТ 10884 и изменениях в классификации и обозначении его изделий. Ныне действующий вариант этого стандарта (10884-94) принят в 1994 г. Он был введен в действие вместо предыдущей версии – 10884-81. В этот стандарт на протяжении всего срока его действия было внесено несколько изменений, которые, в том числе, коснулись классификации и маркировки арматуры. В таблице 3 для обоих стандартов приведены обозначения классов производимых по ним изделий, чьи механические свойства совпадают.
Таблица 3. Прежние и новые обозначения арматуры стандарта 10884
| ГОСТ 10884-81 | Изменения в стандарте 10884-81 от 01.06.91 г. | Стандарт 10884-94 |
| классы арматуры | ||
| Aт-IV | Aт-IV(Aт590) | Aт600 |
| Aт-IVC | Aт-IVC(Aт590C) | Aт600C |
| Aт-IVK | Aт-IVK(Aт590K) | Aт600K |
| Aт-V | Aт-V(Aт785) | Aт800 |
| Aт-VCK | Aт-VCK(Aт785CK) | – |
| Aт-VK | Aт-VK(Aт785K) | Aт800K |
| Aт-VI | Aт-VI(Aт980) | Aт1000 |
| Aт-VIK | Aт-VIK(Aт980K) | Aт1000K |
| Aт-VII | Aт-VII(Aт1175) | Aт1200 |
Теперь о продукции, которую производили по ГОСТу от 1981 г., но исключили из заменившего его стандарта. Как известно, помимо указанных в таблице 3, по НТД 10884-94 производят еще арматуру классов Aт400C и Aт500C. В стандарте 10884-81 этих изделий не было. Вместо них была арматура класса Aт-IIIC, у которой величина одних механических свойств, как у производимой в настоящее время Aт400C, а других – равна значениям Aт500C. А именно. У Aт-III временное сопротивление наступлению разрыва составляет 590 Н/мм 2 (почти такое же значение этой характеристики у Aт500 – 600 Н/мм 2 ), а предел текучести равен 440 Н/мм 2 (как у Aт400).
Разновидности и основные технические характеристики арматурной сетки вр-1
Сетки из проволоки Вр-1
Применяемая проволока Вр-1 изготавливается из катанки диаметром 3, 4 и 5 мм. Методом протяжки через специальные валики для создания периодического профиля (продавливания). В результате периодический профиль составляют вмятины, чередующиеся с выступами по всей длине проволоки. Глубина вмятин – 0,15, 0,20 и 0,25 мм соответственно приведенных диаметров. Длина выступов – 0,6, 0,8 и 1 мм в аналогичном порядке.
производятся с квадратными ячейками размером 50, 100 и 150 мм, Ø 3, 4 и 5 мм. Из проволоки Ø 5 мм также выпускается сетка с ячейкой 200Х200 мм
Принимая во внимание упругость используемой стали, сетки поставляются картами. Длина которых по 2 м и шириной: 0,25, 0,38, 0,5 и 1 м
В продаже также встречаются и другие размеры или оцинкованные сетки Вр, регламентированные ТУ.
2 Марки и классы проволоки для армирования – изделия В и Вр
Еще один вид арматуры для армирования строительных конструкций – специальная стальная проволока. Она, как и стержневые арматурные изделия из стали, предназначена для армирования различных железобетонных конструкций и их деталей. Производят такую проволоку 2 видов и по соответствующим стандартам:
Проволока для армирования
Согласно стандарту 6727, проволока, изготовляемая по нему, классифицируется и делится на типы следующим образом. Вся продукция относится к одному классу – Вр 1. Проволоку производят 3 номинальных диаметров: 3, 4 и 5 мм. В соответствии со всем этим ее и обозначают. То есть, например, изделие диаметром 4 мм маркируется так: проволока 4 Вр 1 по ГОСТ 6727-80.
Таким образом, по этому стандарту выпускают всего 3 марки арматуры. Каждой из них соответствуют свои механические свойства, приведенные в таблице 1, но по ним, в отличие от большинства других видов арматур, проволока Вр 1, согласно ГОСТ 6727, никак не классифицируется.
| Диаметр Вр 1, мм | Усилие, соответствующее значению предела текучести (условного) P0,2, rH (кгс) | Разрывное усилие (предельное) P, rH (кгс) | Количество перегибов | Удлинение (относительное) δ100, % |
| не менее | ||||
| 3 | 35 (355) | 39 (400) | 2,0 | |
| 4 | 62 (630) | 71 (720) | 2,5 | |
| 5 | 97 (985) | 106 (1085) | 3 |
Изделия Вр 1, согласно стандарту 6727, производят из катанки по ОСТ 14-15-193-86. Проволока ГОСТ 7348 делится по виду, как отмечалось выше, на круглую – обозначается В, периодического профиля – маркируется Вр. Кроме того, она еще подразделяется по состоянию изготовления на:
По точности изготовления всю продукцию стандарта 7348 делят на группы: 1, 2, и 3. Круглую проволоку (В) производят стабилизированной и просто с отпуском. А периодического профиля (Вр) – только просто с отпуском. И еще продукция стандарта 7348 в зависимости от ее диаметра и величины предела текучести (условного) делится на классы по прочности: 1200, 1300, 1400 и 1500 (в Н/мм2). Это тоже отражается в обозначении проволоки. Производят изделия стандарта 7348 номинальными диаметрами 3, 4, 5, 6, 7 и 8 мм. Механические свойства для проволоки всех типоразмеров и классов прочности приведены в таблице 2.
| Диаметр проволоки, мм | 3 | 4 | 5 | 6 | 7 | 8 | |
| Класс прочности в Н/мм2 | не менее | 1500 | 1400 | 1400 | 1400 | 1300 | 1200 |
| Временное сопротивление в Н/мм2 | 1780 | 1700 | 1670 | 1670 | 1570 | 1470 | |
| Разрывное усилие (максимальное), H (кгс) | 12600 | ||||||
| Усилие (номинальное) P0,2, H (кгс) | 10600 | ||||||
| Удлинение (относительное) после произошедшего разрыва δ100, % | 4 | 4 | 4 | 5 | 6 | 6 | |
| Количество перегибов при диаметре испытательных валиков 30 мм | круглой проволоки | 9 | 7 | 5 | – | – | – |
| периодического профиля | 8 | 6 | 3 | – | – | – |
Соответственно делению на виды и классы, проволоку стандарта 7348 обозначают следующим образом. Например, изделие диаметром 7 мм, имеющее класс прочности 1300, круглое, стабилизированное и относящееся к группе точности 2 маркируется: проволока 7В1300 – Р2 ГОСТ 7348-81. А диаметром 4 мм, имеющее класс прочности 1400, периодического профиля и относящееся к группе точности 3: проволока 4 Вр 1400 – 3 ГОСТ 7348-81.
Характеристики и преимущества сетки Вр-1
Основные элементы свариваются строго под углом в 90 градусов на специальном оборудовании при помощи контактного сварочного аппарата. Форма ячеек в большинстве случаев квадратная. Ячейка обладает типичными размерами сторон, которые кранты 50 (50 на 50, 100 на 100, 150 на 150 и т.д.). Каждый производитель может предлагать разные размеры ячеек и толщину прутков, но все это будет в пределах соответствующего ГОСТа. Допускается изготовление по индивидуальным размерам.
Изделия могут быть без обработки, так и с цинковым покрытием для защиты от коррозии. Толщина защитного слоя может быть различной. Чем она больше, тем выше будут антикоррозионные свойства и эксплуатационный период. Оцинкованную продукцию можно эксплуатировать в условиях с повышенной влажностью. Сетка ВР-1 с защитным покрытием стоит в несколько раз дороже обычной. Поэтому, если ваш бюджет ограничен, то стоит приобретать более бюджетные варианты.
Строительная сетка ВР-1 для укрепления бетонных конструкций обладает следующими преимуществами: • Универсальность. Материал можно использовать для различных строительных и промышленных целей; • Высокие показатели качества (прочность, стойкость к механическому воздействию и другие показатели); • Высокий срок службы. При эксплуатации в нормальных условиях материал способен служить несколько десятков лет; • Экономическая выгода. По сравнению с другими строительными материалами для укрепления, сетка стоит относительно недорого.
Особенности производства
Так как проволока ВР 1 пользуется огромной популярностью, её изготовлением занимаются многие металлопрокатные предприятия. Новейшее оборудование позволяет получать до несколько десятков метров данной продукции за 1 секунду, выполняя при этом все насечки быстро и качественно. Технология волочения считается более передовой и экономичной.
В производстве используют катаные прутки, изготовленные методом горячего проката. Их дополнительно обрабатывают, чтобы качество изделий оставалось на высоком уровне. Например, с поверхности очень аккуратно и старательно удаляется окалина, если она есть.
Затем приступают к изготовлению проволоки методом вытяжки через отверстия (фильеры) на специальных волочильных станах. Эти отверстия постепенно уменьшаются в размере и позволяют получить продукцию нужного сечения. Данная методика предполагает протяжку сырья через несколько волоков с фильерами разных размеров, добиваясь получения продукта даже совсем маленького сечения.
Характеристики проволоки
Для изготовления проволоки типа ВР1используют сталь 3кп, 2кп и 1кп. Ее выпускают обычно в мотках весом до 100 кг. Также в случае необходимости допускается вес мотков до 1, 5 тыс. кг.
Проволока типа ВР2 производится из высокоуглеродистой стали марок 85, 80, 75 и 70. Она встречается в двух вариантах профиля – круглый и периодический. По состоянию изготовления такая проволока бывает « с отпуском» и стабилизирующая («с отпуском под напряжением»).
Среди требований к проволоке – отсутствие на ее поверхности закатов, трещин, раковин. Допускается налет ржавчины и предельные отклонения по диаметру согласно ГОСТам.
| Таблица №1. Теоретическая масса 1000 м проволоки ГОСТ 3282-74, 17305-91, 7480-73 | |||||||
| Номинальный диаметр | Масса 1000 м, кг | ГОСТ | Номинальный диаметр | Масса 1000 м, кг | ГОСТ | ||
| проволоки, | проволоки, | ||||||
| d, мм | 3282-74 | 17305-91 | 7480-73 | d, мм | 3282-74 | 17305-91 | 7480-73 |
| 0,2 | 0,24662 | • | 0,99 | 6,0427 | |||
| 0,21 | 0,27189 | 1 | 6,1654 | • | • | • | |
| 0,22 | 0,2984 | • | 1,05 | 6,7973 | |||
| 0,23 | 0,32615 | 1,1 | 7,4601 | • | • | ||
| 0,24 | 0,35513 | 1,15 | 8,1537 | • | |||
| 0,25 | 0,38534 | • | 1,2 | 8,8781 | • | • | • |
| 0,26 | 0,41678 | 1,25 | 9,6334 | ||||
| 0,27 | 0,44946 | 1,3 | 10,419 | • | • | ||
| 0,28 | 0,48337 | • | 1,35 | 11,236 | |||
| 0,29 | 0,51851 | 1,4 | 12,084 | • | • | ||
| 0,3 | 0,55488 | • | 1,45 | 12,963 | |||
| 0,31 | 0,59249 | 1,5 | 13,872 | • | |||
| 0,32 | 0,63133 | • | 1,55 | 14,812 | |||
| 0,33 | 0,67141 | 1,6 | 15,783 | • | • | ||
| 0,34 | 0,71272 | 1,65 | 16,785 | ||||
| 0,35 | 0,75526 | • | 1,7 | 17,818 | • | ||
| 0,36 | 0,79903 | • | • | 1,75 | 18,881 | ||
| 0,37 | 0,84404 | • | 1,8 | 19,976 | • | • | |
| 0,38 | 0,89028 | 1,85 | 21,101 | ||||
| 0,39 | 0,93775 | 1,9 | 22,257 | • | |||
| 0,4 | 0,98646 | • | • | 1,95 | 23,444 | ||
| 0,41 | 1,0364 | 2 | 24,662 | • | |||
| 0,42 | 1,08757 | 2,1 | 27,189 | • | |||
| 0,43 | 1,14 | 2,2 | 29,84 | • | • | ||
| 0,44 | 1,1936 | 2,3 | 32,615 | ||||
| 0,45 | 1,2485 | • | • | 2,4 | 35,513 | • | |
| 0,46 | 1,3046 | 2,5 | 38,534 | • | • | ||
| 0,47 | 1,3619 | 2,6 | 41,678 | • | |||
| 0,48 | 1,4205 | 2,7 | 44,946 | ||||
| 0,49 | 1,4803 | 2,8 | 48,337 | • | |||
| 0,5 | 1,5413 | • | • | 2,9 | 51,851 | ||
| 0,51 | 1,6036 | 3 | 55,488 | • | • | ||
| 0,52 | 1,6671 | 3,1 | 59,249 | ||||
| 0,53 | 1,7319 | 3,2 | 63,133 | • | • | ||
| 0,54 | 1,7978 | 3,3 | 67,141 | ||||
| 0,55 | 1,865 | • | 3,4 | 71,272 | • | ||
| 0,56 | 1,9335 | • | • | 3,5 | 75,526 | • | |
| 0,57 | 2,0031 | 3,6 | 79,903 | • | • | ||
| 0,58 | 2,074 | 3,7 | 84,404 | ||||
| 0,59 | 2,1462 | 3,8 | 89,028 | • | |||
| 0,6 | 2,2195 | • | • | 3,9 | 93,775 | ||
| 0,61 | 2,2941 | 4 | 98,646 | • | • | ||
| 0,62 | 2,37 | 4,1 | 103,64 | ||||
| 0,63 | 2,447 | • | 4,2 | 108,76 | • | ||
| 0,64 | 2,5253 | 4,3 | 114 | ||||
| 0,65 | 2,6049 | 4,4 | 119,36 | ||||
| 0,66 | 2,6856 | 4,5 | 124,85 | • | • | ||
| 0,67 | 2,7676 | 4,6 | 130,46 | ||||
| 0,68 | 2,8509 | 4,7 | 136,19 | ||||
| 0,69 | 2,9353 | 4,8 | 142,05 | • | |||
| 0,7 | 3,021 | • | • | 4,9 | 148,03 | ||
| 0,71 | 3,108 | 5 | 154,13 | • | • | ||
| 0,72 | 3,1961 | 5,1 | 160,36 | ||||
| 0,73 | 3,2855 | 5,2 | 166,71 | ||||
| 0,74 | 3,3762 | 5,3 | 173,19 | • | |||
| 0,75 | 3,468 | 5,4 | 179,78 | ||||
| 0,76 | 3,5611 | 5,5 | 186,5 | • | |||
| 0,77 | 3,6555 | 5,6 | 193,35 | • | • | ||
| 0,78 | 3,751 | 5,7 | 200,31 | ||||
| 0,79 | 3,8478 | 5,8 | 207,4 | ||||
| 0,8 | 3,9458 | • | • | 5,9 | 214,62 | ||
| 0,81 | 4,0451 | 6 | 221,95 | • | |||
| 0,82 | 4,1456 | 6,1 | 229,41 | • | |||
| 0,83 | 4,2473 | 6,2 | 237 | ||||
| 0,84 | 4,3503 | 6,3 | 244,7 | • | |||
| 0,85 | 4,4545 | • | 6,4 | 252,53 | |||
| 0,86 | 4,5599 | 6,5 | 260,49 | ||||
| 0,87 | 4,6666 | 6,6 | 268,56 | ||||
| 0,88 | 4,7745 | 6,7 | 276,76 | ||||
| 0,89 | 4,8836 | 6,8 | 285,09 | ||||
| 0,9 | 4,994 | • | • | 6,9 | 293,53 | ||
| 0,91 | 5,1055 | 7 | 302,1 | • | |||
| 0,92 | 5,2184 | 7,5 | 346,8 | ||||
| 0,93 | 5,3324 | 8 | 394,58 | • | • | ||
| 0,94 | 5,4477 | 8,5 | 445,45 | ||||
| 0,95 | 5,5643 | • | 9 | 499,4 | • | ||
| 0,96 | 5,682 | 9,5 | 556,43 | ||||
| 0,97 | 5,801 | 10 | 616,54 | • | |||
| 0,98 | 5,9212 |
Использование проволоки помогает укрепить конструкции, сделать их прочнее и долговечнее. ООО «Стальной мир» предлагает регулярные поставки проволоки для нужд вашего строительства или производства в любом объеме. Вся продукция отпускается по ценам завода-изготовителя, имеет маркировку и сопутствующие нормативные документы. Обратившись к нам, вы получите максимум информации по любым вопросам касательно проволоки ВР и металлопроката. Мы дадим гарантию качества и обеспечим оперативные сроки доставки продукции. Партнерство с ООО «Стальной мир» будет выгодным капиталовложением с уверенностью в завтрашнем дне.
Related Posts via Categories
Сетка Вр виды и размеры. Правильный выбор
Стоит отметить, что оцинкованные сетки стоят дороже. Поэтому их применение целесообразно из соображений защиты от коррозии. Выбирать такие сетки стоит для эксплуатации в среде с повышенной коррозионной активностью. Например, для армирования гидротехнических сооружений или изготовления каркасов парников.
Для армирования кладки, бетонных полов или фундаментов достаточно выбрать сетку без цинкового покрытия. Низкоуглеродистая сталь, замурованная в бетон с учетом хотя бы минимального защитного слоя, прослужит вечно. Использовать в этих случаях оцинкованную сетку экономически необоснованно.
Размеры сеток для армирования наиболее распространенных конструкций:
Надеемся наша статья поможет разобраться в том, что такое сетка Вр, виды и размеры, которой были описаны выше. Чтобы сделать правильный выбор и сэкономить время и деньги. Пишите свои комментарии и делитесь опытом.
4 Старые и новые обозначения и классы стандарта 5781
Используемый ныне ГОСТ 5781 от 1982 г. был введен взамен этого же стандарта от 1975 г. (5781-75). В этой более древней НТД (нормативно технической документации) вообще отсутствуют изделия класса A-VI (А1000), которые есть в ныне используемом издании – стандарте 5781-82. А остальные 5 классов (указанные в 5781-82) арматуры в НТД 5781-75 обозначаются несколько иначе, чем теперь. В их маркировке отсутствует вторая часть обозначения, указанная в скобках и характеризующая предел текучести изделия. То есть, например:
Арматура ГОСТ 5781
При этом механические свойства и другие параметры арматуры остались неизменными. Очевидно, что новое обозначение гораздо более информативно, так как в нем содержится информация об одной из самых важных механических характеристик изделия – о пределе текучести. То есть дополнительное указание в обозначении арматуры А1 буквенно-цифрового индекса А240 означает, что ее предел текучести 24 кгс/мм2, для А2 «дописка» в скобках А300 – 30 кгс/мм2, для А3 ее А400 – 40 кгс/мм2. Кстати, пользуясь таким «двойным» новым обозначением стандарта 5781-82, многие часто называют и пишут только вторую часть маркировки арматуры этого ГОСТа. То есть, имея в виду изделия А1, указывают для них марку «А240», А2 – «A300», А3 – «А400».
Стандарт 5781-75, в свою очередь, пришел на смену 5781-61. В этом ГОСТе вообще было только 4 класса арматуры, обозначаемых так же, как и в НТД 5781-75: изделия А1 маркировались как А-I, А2 – А-II, А3 – А-III и А4 – А-IV. То есть тоже не было второй части нынешней маркировки: у продукции А-I отсутствует А240 в скобках, у А-II – нет А300, у А3 – А400 и у А-IV – А600. Кроме того, в стандарте 5781-75 отсутствует арматура специального назначения для изделий класса А-II, обозначаемая в НТД от 1975 г. как Аc-II, а от 1982 г. – Аc300.
Механические свойства арматуры стандарта 5781-61 были такими же, как и у выпускаемых в настоящее время по НТД 5781-82. То есть предел текучести:
Временное сопротивление разрыву:
Относительное удлинение в %:
3 История арматуры и видоизменений ее стержневых изделий
Потребности строительной индустрии постепенно, но неизменно меняются. Год от года ей требуются все более технологичные, а порой и совершенно новые материалы. Научно-технический прогресс тоже не стоит на месте – разрабатываются новые вещества и сплавы, а также технологии их получения и изготовления строительных материалов. Помимо этого, постоянно совершенствуются уже существующие материалы и способы их производства.
Металлическая арматура
Так, считается, что металлическая арматура впервые использовалась в 1802 г. История строительства железобетонных конструкций берет свое начало с середины XIX века. А в том виде, в каком мы сегодня знаем и используем арматуру, она появилась в середине XX века. В нынешнем тысячелетии и веке арматура тоже уже успела претерпеть ряд изменений. Так, на строительном рынке появились совершенно новые по качеству и характеристикам изделия. Это относится к стержневой композитной полимерной продукции, классы и марки которой рассмотрены выше. Производят ее по ГОСТ 31938-2012, который введен в действие в РФ с 01.01.2014 г. Этот стандарт имеет статус – введен впервые.
Так как эти 2 вида стержневой арматуры стали производить сравнительно недавно и по совершенно новым, только введенным в действие стандартам, в которые еще не вносили и, скорее всего, не будут, во всяком случае в обозримом недалеком будущем, вносить какие-либо изменения, то и их обозначения, а также классификация в настоящее время полностью соответствуют указанной в ГОСТах на них. А вот 2 других вида стержневой арматуры, классы и марки которых тоже рассмотрены выше, изготовляют и используют относительно давно – как минимум с начала второй половины прошлого века. Даже ГОСТы на них разработаны еще в СССР. Речь идет об изделиях стандартов 5781 и 10884.
Эти ГОСТы после своего первого издания и введения в действие неоднократно сначала подвергались корректировке, а затем и вовсе переиздавались заново. Вместе с этим периодически менялась маркировка и даже классификация арматуры, производимой по стандартам 5781 и 10884. В настоящее время мы пользуемся последними изданиями этих ГОСТов от 1982 и 1994 годов соответственно, так как их действие продлено по настоящее время. Соответственно, и изделия, производимые сейчас по ним, имеют марки и классы в точности такие, какие указаны в этих стандартах.
Общее представление об укрепляющих сетках
Арматурная сетка представляет собой металлическое изделие, которая изготавливается из стальной проволоки различного диаметра. Проволока нарезается на куски определенного размера и сваривается строго перпендикулярно по отношению друг к другу. В зависимости от класса и предназначения готовой продукции проволока для изготовления может применяться разная. Это может быть холоднокатаная сетка ВР-1 из специальной стали с низким содержанием углерода в составе или горячекатаная из стали марки А-III или А-I.
Вам необходимо обратить свое внимание на обозначения в виде: сетка ВР-2, сетка ВР-3 и т.д. Это не разновидность проволоки, а соответствующий класс прочности
Чем выше число, тем больше будет диаметр стержней, а соответственно и выше класс прочности. Стержни могут быть как гладкими, так и с рифленой поверхностью. Сетка из проволоки с рифлениями будет обеспечивать более прочное соединение с бетонной смесью.
Продукция изготавливается на специализированных предприятиях, где имеются необходимые станки и дополнительное оборудование для сварки. Готовые изделия с маленьким диаметром и размером ячеек сворачиваются в рулоны. Более толстая продукция поставляется на продажу в картах определенного размера. Каждый карт должен иметь документацию и соответствующие сертификаты качества.
Все характеристики и геометрические размеры изделия должны соответствовать ГОСТУ:
• Стандартные размеры ячеек от 50 на 50 миллиметров, до 200 на 200 миллиметров;
• Один погонный метр сетки из самой тонкой проволоки должен весить примерно 0,5 килограмм, а из самой толстой проволоки – 3,7 килограмм. Допускается небольшое отклонение (50-80 грамм); • Ширина карта или рулона не более 150 миллиметров, а длина одного полотна – 200 миллиметров. Как вы уже поняли, основной материал для изготовления сеток – это металлическая проволока Вр-1. Она широко используется как в строительной, так и в промышленной отрасли. Она может изготавливаться из стали различных марок, а также с добавлением примесей других металлов (цинк, алюминий и другие).
6 основных групп классификации
В ГОСТе, на основании которого производится армирующая сетка для укрепления бетонных конструкций, прописаны семь основных классификационных групп. Давайте рассмотрим каждую из них более подробно.
Рекомендуем к прочтению:
2 Классификация и разновидности
Проволока для армирования классифицируется на разновидности по таким параметрам как:
В зависимости от наличия защитного покрытия материал делится на две разновидности: изготовленный из обычной низкоуглеродистой стали и оцинкованный. Покрытие наносится посредством горячего цинкования, которое подразумевает выдерживание бухт проволоки в ваннах расплавленного цинка.
Материал с защитным покрытием делится на два класса — 1Ц и 2Ц. Отличия между ними заключаются в толщине слоя оцинковки, в материале класса 2Ц защитный слой значительно толще: для сравнения — 155 против 85 г/м2 в проволоке диаметром 6 мм. Альтернативой оцинкованным материалам является проволока МНЖКТ из медно-никелевого сплава, однако в строительстве ее применение неоправданно ввиду высокой стоимости.
Оцинкованная проволока ВР-1
По типу закалки арматурная проволока классифицируется на необработанную и прошедшую отжиг (имеет в маркировке литеру О). Суть термической обработки заключается в нагреве материала до заданной температуры в доменной печи и его последующего охлаждения. В результате отжига изменяется кристаллическая структура металла и разрушается внутреннее напряжение стали, что обеспечивает повышенную эластичность и механическую прочность проволоки.
В зависимости от класса прочности изделия классифицируются на две группы В-1 (обычная) и В-2 (высокопрочной). Отличия между ними заключается в марке используемых сплавов, для изготовления проволоки В-1 применяется низкоуглеродистая сталь, для В-2 — сталь с увеличенным количеством легирующих компонентов. Материалом В-2 выполняется соединения каркасов из напрягаемой арматуры, тогда как класс В-1 предназначен для монтажа ненапрягаемых конструкций.
2.1 Типоразмеры и вес
Диаметр материала зависит от наличия защитного покрытия — оцинкованная проволока выпускается в диаметрах 0.2-6 мм, без покрытия — 0.16-10 мм. С завода изделия поставляются в мотках (вес от 15 до 250 кг) либо катушках (500-1500 кг). Моток должен состоять из одного отрезка проволоки, катушка — не более, чем из 3-ех.
Приводим таблицу проволока вязальная вес 1 метра, марка ВР, наиболее востребованной на рынке :
Характерной особенностью марки ВР является наличие рифленых стенок, за счет которых увеличивается адгезия (сцепление) материала с прутками арматуры, что позитивно влияет на общую прочность железобетонных конструкций.
В последнее время распространение на рынке получила проволока для вязки арматуры с кольцами, также именуемая «Казачка». Она выпускается в виде отрезков длиной 8, 10, 12 и 14 см, на концах которых расположены кольца под крючок для вязки. Соединение арматуры «Казачкой» выполняется значительно быстрее, чем стандартным аналогом, поскольку отпадает необходимость в нарезке и самостоятельном формировании колец. Поставляется материал в виде бабин, состоящих из 1-5 тысяч отрезков.
2.3 Как вязать?
Для сборки каркаса из прутков арматуры 10-14 мм нужно использовать проволоку диаметром 1.2-1.4 мм. Если материал имеет плохую эластичность бухту необходимо выдержать в течении 20-30 минут в костре, после чего дать охладиться при естественной температуре. Использовать изделия меньшего диаметра можно, однако в таком случае выполняя соединение потребуется перегибать ее в два раза.
Вам потребуется специальный инструмент — крючок для вязки, который может быть ручным либо механическим. Ручной крючок можно купить за 100-300 рублей или же сделать его из мастерка либо малярного валика, подогнув и заточив их конец.
Инструкция по вязке арматуры крючком
Арматурная проволока вяжется достаточно просто — отрезок длиной 30 см складывается пополам, на расстоянии 1/3 от петли проволока огибается вокруг пальца и подсовывается под нахлест арматуры. В петлю вставляется крючок, после чего свободный конец материала загибается через арматуру и вводится в ложе крючка.
Далее вращением инструмента соединение затягивается. Количество оборотов крючка определяется на глаз так, чтобы соединение было достаточно прочным, но при этом не перетягивалось.
В процессе изготовления каркаса железобетонных конструкций необходимо соблюдать защитный слой бетона толщиной 3-5 см. Тут вместо специальных подставок можно использовать нарезанные кольца пластиковых сантехнических труб диаметром 4-5 см.
Портал об арматуре » Сетка » Проволока » Нюансы применения вязальной проволоки
Изготовление и отличия сеток Вр
Производство сетки Вр основано на сваривании перекрестных стержней, заранее нарубленных из проволоки. Применяемая автоматическая точечная сварка дает возможность получить прочное и качественное соединение.
Как правило, используемые для армирования ЖБИ сетки Вр производятся непосредственно на производстве самих железобетонных изделий. Это позволяет значительно сэкономить средства и производить сетки нужных размеров, если требуется отклоняться от стандартов. При этом востребованность таких сеток и в других сферах народного хозяйства, обосновывает рост производства, ориентированного на более широкий круг потребителей.
