что означает кирпич народный
Выбираем кирпич: обзор
Кирпич – это строительный материал, изготавливаемый на основе минерального сырья. По своей структуре кирпич представляет собой искусственный камень. Использование этого материала уходит своими корнями в глубокую древность. В Древнем Египте чаще использовался необожженный кирпич-сырец, который изготавливался из глины с добавлением соломы. Современные кирпичи имеют прямоугольную форму и проходят серьезную термическую обработку. Конструкции из кирпича отличаются прочностью, надежностью, морозостойкостью и хорошо сохраняют тепло внутри помещения.
В этой статье мы расскажем об основных разновидностях, технических характеристиках и других моментах, на которые стоит обратить внимание при выборе кирпича.
Размеры кирпича
В зависимости от размеров, кирпичи подразделяются на одинарные, полуторные и двойные
На фото наглядно видна разница в размерах между одинарным, полуторным и двойным кирпичом
Лицевой кирпич может отличаться по формату от рядового. Узкий лицевой кирпич имеет размеры 250х60х65 мм, лицевой кирпич европейского формата имеет габариты 250х85х65 мм.
Три поверхности кирпича имеют определенные названия.
Для понимания кладки полезно знать названия поверхностей кирпича
Для улучшения сцепления поверхностей (адгезии) рядового кирпича с отделочными материалами одна из поверхностей может иметь рифленое покрытие.
Прочность кирпича
Один из важнейших параметров при выборе кирпича – его прочность. Кирпич не должен разрушаться под воздействием внутренних напряжений и деформаций. Прочность зависит от марки изделия. Марка обозначается буквой «М». Цифра обозначает нагрузку (в килограммах), которую сможет выдержать материал на 1 квадратный сантиметр (М100, М125, М150, М175 и т.д.). М100 – M150 подходит для строительства домов с двумя или тремя этажами. М200 используется в многоэтажных домах, M300 – в цоколях высотных зданий.
Морозостойкость – испытание низкими температурами
В северном и центральном регионах России климат не отличается мягкостью. Дожди могут сменяться неожиданными заморозками. Морозостойкость – это характеристика, которая позволяет подобрать кирпич по климатическим особенностям. Марка устойчивости к холоду обозначается буквенным сочетанием «Мрз» или F. Определяют морозостойкость с помощью лабораторных испытаний. Кирпич погружают в воду и замораживают, этот цикл повторяют до тех пора, пока материал не начнет разрушаться, изменять вес и прочность. После тестов кирпичу присваивают марку F15, F25, F35 или F50. Цифра обозначает количество циклов. Для северных и центральных регионов России рекомендуется использовать марку не ниже F35.
Водопоглощение
Параметр водопоглощения связан с морозостойкостью. Под этой характеристикой понимают процентное соотношение количества воды к общему объему, которое кирпич может впитать при полном погружении. При понижении температур влага замерзает и расширяется, что приводит к разрушению внутренней структуры материала, поэтому от водопоглощения зависит и морозостойкость. Полное отсутствие поглощения воды тоже не допускается, минимальное значение по ГОСТу – 6%. Максимальное влагопоглощение для рядового кирпича составляет 14%, для облицовочного – 10%, для кирпича внутренней кладки – 16%.
Теплопроводность – как сохранить тепло
Теплопроводность – это способность материалов передавать тепловую энергию (теплообмен). Из-за присутствия в термине слова «тепло» некоторые относят это свойство материалов только к скорости остывания. При этом теплопроводность точно также влияет и на нагрев холодных объектов. Говоря простым языком, если на улице жара, то в доме со стенами из материала с низкой теплопроводностью будет дольше сохраняться прохлада, а зимой – тепло.
Передача тепла осуществляется за счет хаотического движения частиц в веществе – конвекции. В вакууме отсутствует вещество, а потому и тепловая энергия конвекцией не передается. При расчете коэффициента теплопроводности разных веществ за 0 принимается вакуумная среда.
Показателем, который отражает возможность вещества проводить тепло, является коэффициент теплопроводности (Вт/(м*K)). Теплопроводность кирпичей зависит от технологии изготовления и материала (от 0,3 до 1). Чем больше воздуха внутри тела кирпича, тем дольше он будет удерживать тепло.
Пустотелый или полнотелый
Кирпич различается в зависимости от количества воздуха внутри блока
Полнотелый одинарный рядовой кирпич для возведения несущих стен. Ложок имеет рифленое покрытие для улучшения адгезии
Керамический кирпич для облицовочных работ, пустоты выполнены в виде квадратов
Пустотность влияет на расход раствора при проведении работ. Часть раствора проваливается в отверстия. При правильной кладке такого следует избегать, так как из-за этого нарушаются теплоизоляция.
Некоторые производители формуют поризованный кирпич для системы соединения, где чередуются пазы и выступы
Богатство красок – выбор цвета
Традиционно кирпичный дом представляется в оранжево-красных тонах (кирпичный цвет). Этот цвет характерен для керамических кирпичей. Оттенки при этом зависят от разных факторов. Влияет регион происхождения глины. Некоторые разновидности после обжига приобретают желтоватый или оранжевый цвет. Пигментные добавки также могут менять расцветку.
Силикатный кирпич изначально имеет белую окраску, но после внесения определенных добавок его цвет тоже можно изменить. При использовании полуторной кладки с облицовочным кирпичом цвет внутренней кладки фактически не играет роли. Лицевой кладке с помощью глазуровки или ангобирования можно придать любую окраску.
Глазурованный кирпич имеет глянцевое цветное покрытие
Необычную окраску может иметь радуцированный кирпич, внешне поверхность кирпича заполняют переливы и градиенты. Достигается такой эффект с помощью особой технологии обжига. В конце обжига ограничивается доступ кислорода, в результате кислород начинает выделяться из глины, образуя на поверхности материала неравномерную окраску.
Материал для кирпича
Кирпич подразделяется на виды в зависимости от материала.
Керамический кирпич имеет характерный красный цвет. Форма прямоугольного бруска впервые стала массово использоваться в Англии XVI веке
По прочности керамический кирпич соответствует маркам от М-50 до М-300. Материал может быть пустотелым или полнотелым. Керамические пустотелые кирпичи обладают одним из лучших показателей с точки зрения теплоизоляции.
Обжиг – важная технологическая процедура при производстве кирпича. Пережженный кирпич будет иметь черные пятна. Недожженный отличается светлым розовым цветом. Оба технологических брака сказываются на характеристиках материала
Силикатный кирпич для облицовки фасадов европейского стандарта
Клинкерный кирпич в цвете шоколад подойдет для декоративной фасадной кладки
Уличная печь из шамотного кирпича для приготовления барбекю
Разные по назначению
В зависимости от способа применения кирпичи тоже разделяются на виды
Во вставки: Из-за непрезентабельного внешнего вида наружные стены из рядового кирпича облицовываются, а внутренние – отделываются.
Облицовочный пустотелый кирпич имеет фактуру под дерево
Облицовочный кирпич может быть двух видов: фактурный и фасонный. Поверхность фактурного кирпича отделывается под камень, дерево или бархат, края иногда завальцовывают для придания большей декоративности. Фасонный кирпич предназначен для конструкций сложных форм, к фасонным относятся угловые, закругленные и др. разновидности.
После формования на облицовочный кирпич могут наносится различные покрытия: ангобирование и глазуровка. Для ангобированного кирпича используется состав из жидкой глины (ангоб), измельченного стекла и минеральных красителей. Глиняная смесь наносится тонким слоем, после этого кирпич обжигается. После обжига материал приобретает матовый ровный цвет. Глазурованный кирпич имеет глянцевое покрытие. На брикет после обжига наносится слой глазури, цветной эмульсии из измельченного стекла, потом проводится повторный обжиг при меньшей температуре.
Формовка кирпича
Типы формования брусков могу различаться в зависимости от технологических особенностей.
Как защитить себя от покупки некачественного кирпича
Чтобы застраховать себя от приобретения некачественного изделия, рекомендуется приобретать кирпич, выполненный по ГОСТу. Кирпич, изготовленный по ТУ, может серьезно отличаться по своим свойствам. При этом нельзя обойтись без визуальной оценки качества.
Осмотрите кирпич. Желательно, чтобы на теле отсутствовали трещины и сколы (по ГОСТу может быть сколото не больше двух углов (до 15 мм), отбитости (10 мм) тоже допускаются в количестве не больше двух, трещина допускается только одна, при этом она должна быть не больше 300 мм). На лицевом кирпиче трещины и сколы не допускаются. Осмотрите ложки на них не должно быть известняковых отложений в виде белых пятен или комков. Если на постели проступают черные пятна – это пережженный кирпич. Количество половняка (разбитых пополам брусков) должно быть меньше 5%.
Геометрия не должна нарушаться. Проверьте показатели прочности и звонкости. При ударе пустотелый кирпич должен издавать звонки звук, полнотелый звучит более приглушенно. Для проверки прочности уроните кирпич с метровой высоты на твердую поверхность. Кирпич должен либо не разбиваться, либо разбиваться на крупные куски, если материал разлетелся на мелкую крошку, то прочность изделия оставляется желать лучшего. Перед покупкой рекомендуется осмотреть сооружения, возведенные из конкретных видов кирпича.
Расход кирпича
При покупке кирпича очень важно правильно рассчитать расход. От этого будут зависеть основные затраты на строительство. Расчет производится по площади (1 м.кв) и по объему кладки (1 м.куб). Для правильного подсчета желательно иметь под рукой готовый проект сооружения или эскиз. На количество кирпича влияет этажность, высота потолков, наличие фронтонов, проемы для окон и дверей, толщина стен, а также толщина шва при кладке. Для начала необходимо определиться с толщиной стен.
Наглядный вид различных способов кладки для разной толщины стен
При расчете расхода кирпича объем и площадь оконных проемов исключаются. При этом рекомендуется брать запас 10%, так как при строительстве часть кирпичей может уйти в брак.
Вывод
Все разновидности кирпичей обладают своими достоинствами и недостатками. Для капитальных построек подойдет полнотелый керамический кирпич, лицевой поможет придать постройке неповторимый облик. Силикатный кирпич подойдет для строительства стен и перегородок. Огнеупорный кирпич найдет применение при кладке печи или камина.
Кирпич: история и современность
Моя юбилейная, сотая статья на сайте 7dach.ru посвящена одному из древнейших строительных изделий – кирпичу. Глиняный кирпич как материал для возведения различных конструкций известен уже более четырех тысяч лет. По сути, это первое изделие, изготовленное специально для строительства жилых зданий.
Кирпич — первое изделие, специально изготовленное для строительства
Первые кирпичи — сырцовые — представляли собой глиняные бруски, которые формовались в деревянных рамках и высушивались естественным образом в условиях жаркого климата. В Древнем Египте и Месопотамии сырцовый кирпич делали из глинистого ила, добываемого из немногочисленных рек. Чтобы повысить прочность и снизить усушку материала, в сырье добавлялись мелкая галька и рубленая солома. Египтяне укладывали в стену просушенный кирпич на жидкий глиняный раствор, ассирийцы же пускали в дело свежеотформованный материал, который впоследствии склеивался в монолит. Прочность сырцового кирпича была достаточно высокой, потому он использовался для возведения внушительных по размерам сооружений. Нередко его сочетали с камнем либо с обожженным кирпичом. Кстати, последний применялся не только по причине более высокой прочности, но и из-за свойственной ему долговечности. Из обожженного кирпича строили дворцы, храмы и другие культовые сооружения.
«Кирпичные» цифры и факты
В Х–ХV веках кирпичные постройки — храмы и крепостные сооружения — возводились почти во всех крупных городах Древней Руси. Образцами русского зодчества служат и построенные из кирпича старинные русские соборы во Владимире, Новгороде, Пскове.
В Средние века область применения материала была расширена — его стали использовать и в качестве декоративно-выразительного средства: мастера выполняли узорную кладку из лекального (фасонного) глазурованного кирпича. В качестве примера приведем русскую узорочную архитектуру XVI–XVII веков.
Тот русский кирпич, что известен нам сейчас, начали формовать в середине XV века, когда Иван III приступил к перестройке соборов, стен и башен Московского Кремля. Шедевр русского зодчества XVI века — Покровский собор (храм Василия Блаженного) — построен из 18 типов кирпича.
Собор Василия Блаженного построен из 18 типов кирпича
Позднее Петр I в камне и кирпиче перестраивает Адмиралтейство, возводит Петропавловский собор, здание Двенадцати коллегий, Летний дворец, дворец Меньшикова. Всего производственные сараи в районе столицы Империи выпускали около 15 млн. штук кирпичей в год.
В этой же главе хочу привести один пример, кажущийся сейчас скорее забавным, чем поучительным. В 1725 году рядом с Невьянским кирпичным заводом (недалеко от Екатеринбурга) была сооружена наклонная колокольня высотой 57 м.
Наклонная колокольня в Невьянске, попутно использованная для определения прочности кирпичей. Фото Дмитрия Густова, лето 2017 года.
В те времена продукция завода отбраковывалась очень просто — каждый кирпич просто сбрасывался с верхней точки башни. Какой надежный ОТК!
За длительный период своего существования техника изготовления кирпича оставалась почти неизменной. Глина добывалась вручную и замешивалась ногами, формовка также проводилась вручную. Сушился кирпич под навесом или на открытых площадках, причем только летом, а обжигался в напольных печах-времянках, выложенных из высушенного сырца. Материал, сырье для которого замешивалось ногами, получил название «подпятного».
И кирпич подвержен воздействию времени
В середине XIX века производство все же механизировали: для формовки стали использовать ленточный пресс, для обжига — кольцевую печь.
В те же годы размеры кирпича стабилизируются (формат, правда, с некоторым округлением сохранился и до наших дней). Наилучшим образом перевязке швов в кирпичной кладке (с учетом толщины швов) соответствует кирпич с размерами 250х120х65 мм.
Современная кладка кирпича
Строительные изделия имеют четкое разделение — для кладки печей, стен домов, подвалов и цоколей, сводов, облицовки и др. Появляется специальный тип огнеупорного кирпича, предназначенный для применения в печном деле. На многих заводах изготавливаются также изразцы, черепица, майолика.
Первая мировая и Гражданская войны совершенно разрушают российское кирпичное производство. Но уже в 1923 году начинается реконструкция мощностей; особенно широкий размах она приобретает в годы первых пятилеток. В подмосковных Подольске и Лобне строятся первые механизированные кирпичные заводы. К слову сказать, кирпичный завод можно строить не в первом попавшемся месте, а рядом с богатыми залежами глины. А глина должного качества в России имеется отнюдь не везде.
Настоящее и будущее кирпича
Общий принцип получения обожженного керамического кирпича — добыча и подготовка глины, приготовление смеси, формовка и, наконец, закрепление полученной формы, а также структуры — за длительную историю существования кирпича не изменился. Однако техническое оснащение было серьезно усовершенствовано. Современные кирпичные заводы — это высокотехнологичные, полностью механизированные и часто роботизированные производства. Процесс основывается на тщательном отборе сырья, точном соблюдении технологических параметров и компьютерной оценке качества продукции.
Различают рядовой (строительный) и лицевой (облицовочный, фасадный, отделочный) кирпич.
В качестве стеновых материалов использованы обожженные кирпичи и ячеистые блоки
Также выпускается печной и дорожный материал.
Последний (пустотелый) значительно легче, и поэтому создает меньшую нагрузку на фундамент. Кроме того, у него более высокие теплотехнические характеристики.
Кирпич щелевидный
Еще лучше теплозащитные и звукоизоляционные свойства у материала с поризованным керамическим черепком (специальный режим обжига). Небольшая средняя плотность данного кирпича позволяет выпускать укрупненные изделия и даже крупноформатные камни, размеры которых в 10–15 раз больше, чем у одинарного материала.
Керамический поризованный блок
Общая площадь горизонтальных растворных швов получается меньше, наличие же гребней и пазов на боковых гранях таких камней исключает вертикальные швы. Получается, что количество мостиков холода (растворных швов) существенно уменьшается.
Плита перекрытия между двумя массивами кирпича. До утепления работает как хороший мостик холода
Основные потребительские качества обожженного кирпича — прочность и морозостойкость. Показателем прочности является марка. Например, марка М100 означает, что материал выдерживает нагрузку 100 кг/см2 (этого достаточно для строительства двух-, трехэтажного коттеджа). Чаще всего в продаже можно найти кирпич М100, 125, 150 и 175.
Морозостойкость — косвенный показатель долговечности материала: чем она выше, тем продолжительнее срок службы кирпича. Марки по морозостойкости — F15, F25, F35 и F50. Для Московского региона подходит кирпич морозостойкостью не ниже F35.
Рядовой кирпич, идущий в тело стены, можно вывалить и из кузова самосвала.
Скажем, если неопытному в строительстве дачнику при покупке навязывают более прочный (и дорогой) кирпич – скажем, марки М 150, – нахваливая при этом его прочность по сравнению с М100, то не стоит поддаваться на эти сладкие уговоры. Для сооружения массива стены 1-2 этажной дачи прочности кирпича марки М100 хватит за глаза, и совершенно не стоит переплачивать за ненужную прочность материала.
Было бы странно, если бы появление новых технологий не нашло своего отражения в кирпичном деле. Наряду с обычными рядовыми кирпичами появились керамические крупноразмерные поризованные камни. Самый большой из них – 15NF – имеет толщину 51 см.
Это поистине высшее достижение среди стеновых материалов — поризованный блок с теплоизоляционными вставками
Он позволяет возводить наружные стены дома вообще без утеплителя. При этом здания полностью отвечают современным требованиям по теплозащите.
Выложенная из поризованных блоков стена может постоять некоторое время и без облицовочной штукатурки
К примеру, теплопроводность поризованного камня 15NF (510х253х219 мм), который заменяет 15 одинарных кирпичей, составляет всего 0,18 Вт/м·°С. Дополняют ассортиментную линейку доборные камни (380х253х219 мм, 389х253х219 мм). То есть, воспользовавшись такой керамической продукцией, можно основательно сэкономить, осознано отказавшись от приобретения недешевой теплоизоляции.
Коробка коттеджа собрана из высокопоризованных керамических блоков
В последние годы наблюдается отрадная тенденция к улучшению внешнего облика зданий. Результат — появление облицовочного кирпича разных типоразмеров, формы, оттенков и фактур.
Дом облицован кирпичами компании «Винербергер». Фото: wienerberger.ru
В продаже можно найти даже материалы, изготовленные по старинной технологии ручного формования, а также имитирующие ручное производство.

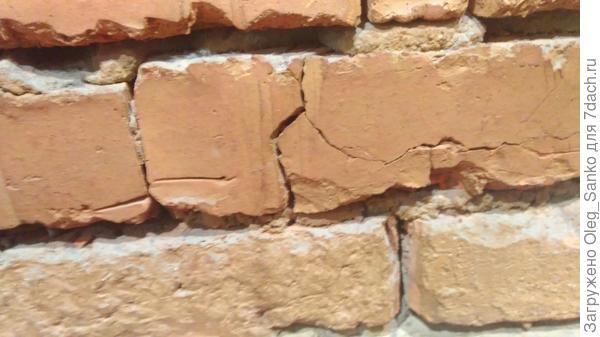

Еще одна тематическая фотография, вдогонку основному повествованию. При неаккуратной кладке (над трещиной нет раствора) и некачественном обжиге кирпича возникают деформации, ведущие к трещинам и в конечном итоге, потери несущей способности всей конструкции.
Трещина в керамическом кирпиче
Добрый всем день! Этим постом я хотел бы познакомить наших уважаемых читателей с одним из вариантов кирпичной кладки. Эта система называется и слоистой кладкой, и колодезной.
Если установить эту конструкцию правильно, срок ее службы будет практически бесконечным. Однако монтаж такой системы трудоемок, а ошибки, допущенные в его процессе, почти не поддаются исправлению. Мы попросили рассказать о том, как грамотно выполнить эту работу Василия Аксенова, руководителя направления «Минеральная изоляция» компании ТЕХНОНИКОЛЬ.
Система слоистой кладки состоит из трех слоев: внутренней несущей стены, которая обычно выполняется из кирпича или ячеистых блоков, утеплителя и наружной облицовочной стены из силикатного или глиняного обожженного кирпича.
Алгоритм монтажа
На начальном этапе необходимо установить на фундамент гидроизоляционную отсечку – она будет защищать стену от влаги снизу. Сложенный вдвое дист рубероида вполне для этого подойдет. Затем укладывают наружный слой облицовочного кирпича на высоту 600 мм, вслед за ним – внутренний до того же уровня. Между ними располагают теплоизоляцию. Ее прижимают к несущей кладке так, чтобы между утеплителем и облицовкой остался вентиляционный зазор. Все части конструкции фиксируют специальными закладными деталями – гибкими связями. После этого процесс повторяется: последовательно возводятся внешняя и внутренняя стены с утеплителем между ними.
Выбор утеплителя
В качестве утеплителя в системе слоистой кладки рекомендуется использовать каменную вату – негорючий и экологически безопасный материал. Он обладает таким важным для этой конструкции свойством, как паропроницаемость. Стены, утепленные минеральной изоляцией, смогут «дышать»: влага, всегда присутствующая в помещениях, будет проходить через минвату, а затем покидать конструкцию через вентзазор и продухи.
Например, для теплоизоляции системы слоистой кладки подойдут плиты ТЕХНОБЛОК СТАНДАРТ. Их плотность составляет 45 кг/куб. м, этого достаточно, чтобы материал не давал усадку под действием собственного веса. А благодаря своей долговечности ТЕХНОБЛОК СТАНДАРТ при правильном монтаже сохраняет тепло- и звукозащитные свойства в течение всего срока эксплуатации здания.
Установка гибких связей
Гибкие связи обеспечивают целостность всей конструкции, а также фиксируют утеплитель: с помощью шайбы каменная вата прижимается к внутренней стене, таким образом между теплоизоляцией и облицовочным слоем сохраняется воздушный зазор.
Гибкие связи закладывают в несущую стену на глубину 60-90 мм с шагом 600 мм по горизонтали и 500 мм по вертикали из расчета в среднем 4-5 штук на 1 кв. м.
Чаще всего гибкие связи сделаны из стеклопластика, базальтопластика или стальной арматуры. Однако в монтаже лучше использовать первые два варианта, так как сталь обладает высокой теплопроводностью и может стать мостиком холода.
Вентиляция
Систему слоистой кладки обязательно нужно обеспечить вентиляцией, чтобы воздух в ней постоянно циркулировал, а влага выводилась наружу. Для этого между утеплителем и внешним слоем кирпича предусматривают воздушный зазор, а в верхней и нижней части стены делают специальные отверстия – продухи. Ширина вентзазора составляет обычно 20-40 мм.
Чтобы создать продухи, вертикальные швы между кирпичами наружного слоя оставляют не заполненными раствором. Общая площадь этих отверстий обычно не превышает 75 кв. см на каждые 20 кв. м фасада, включая площадь окон. Продухи рекомендуют совмещать с цоколем и карнизами, а также располагать в пространствах над окнами и дверными проемами. Расстояние между продухами в лицевой кладке должно составлять около 3 м по высоте и 1 м по ширине.
Изложенная выше технология отлично себя зарекомендовала при сооружении малоэтажных зданий. Однако слепое копирование и применение в нулевые годы этого алгоритма на типовых гражданских зданиях привычной городской этажности оказалось неудачным.
Неудачным настолько, что потребовала вмешательства административных органов, ведающих строительством. Первыми на эту проблему среагировало Правительство Подмосковья, издав РАСПОРЯЖЕНИЕ от 23 мая 2008 года N 18 «О применении трехслойных стеновых ограждающих конструкций с внутренним слоем из плитного эффективного утеплителя и лицевым слоем из кирпичной кладки при строительстве гражданских зданий на территории Московской области». По сути, оно запретило использование такой кладки для домов, сооружаемых из бюджетных денег. Есть информация, что и в других регионах страны последовали этому примеру. Однако все это касается МНОГОЭТАЖНЫХ домов, к которым, уважаемые наши читатели, наши малоэтажные дачи совершенно не относятся. И сооружаются они не из госбюджетных денег, а из семейного кармана.

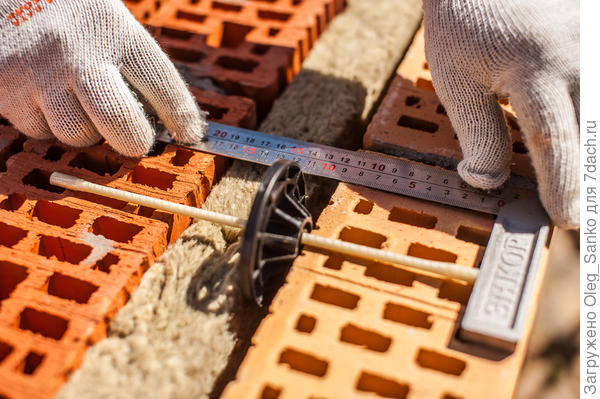

«Прицелка» установки теплоизоляционной плиты

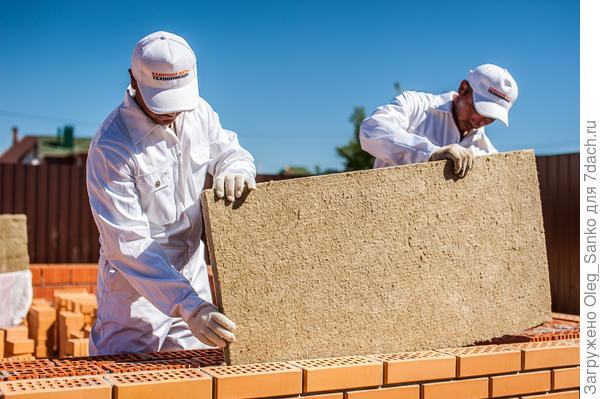

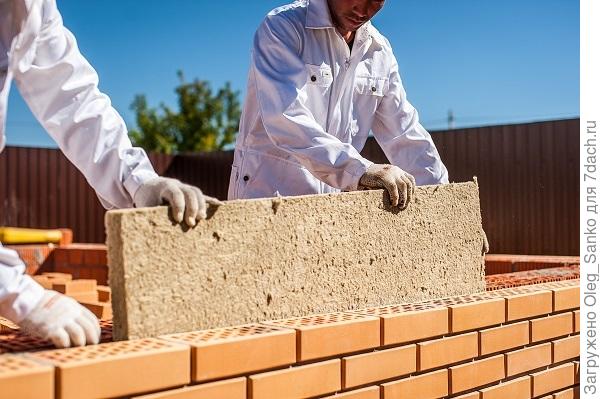

Установка теплоизоляции

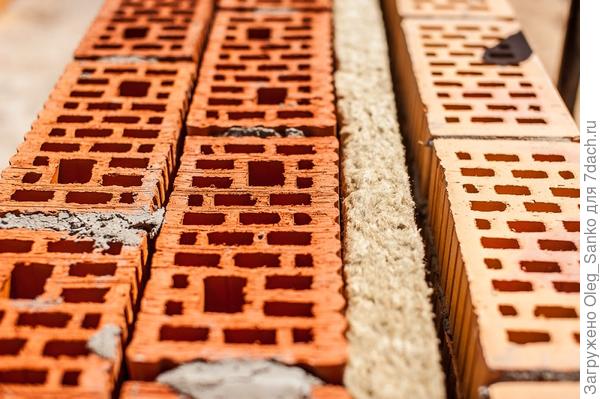

Слой облицовочного кирпича — справа
С помощью шайбы каменная вата прижимается к внутренней стенке
