что означает маркировка цепи

Расшифровываем маркировку мотоцепей. Краткий ликбез.

За последнее время мы стали чаще сталкиваться с вопросами о том, что означают те или иные буквы в маркировке цепей. Для того, чтобы у вас под рукой была максимально полная информация по данной теме, мы собрали все в одном месте.

В «Байк Ленд» представлен ассортимент двух крупнейших производителей данного расходника: JT Sprockets и DID , и их фирменные индексы имеют ряд отличий. Поговорим о каждом отдельно, но для начала – общие черты.

Почти все маркировки начинаются с трехзначного числа – самые распространенные это 520, 525 и 530. Первая цифра означает шаг цепи (то есть расстояние между осями звеньев), следующие две – ширину.
Также, если цепь сальниковая, индекс будет содержать букву, которая указывает на тип уплотнителя: O-ринг, X-ринг, W- или Z-ринг.
114, 118, 140 и так далее – это длина цепи в звеньях.

Буквенные обозначения в цепях марки DID.

Оригинальная маркировка состоит из цифр и букв, наносится на внешнюю сторону цепи. Сначала там указаны шаг и ширина, а потом параметры и назначение. На некоторых позициях в начале стоят буквы DID, указывающие на производителя. Основные модели:
1. Цепь DID VX: Прочная цепь, предназначенная для установки на шоссейную и спортивную технику.
2. Цепь DID ZVMX: Самая прочная цепь в линейке фирмы, предназначенная для дорожной и спортивной техники.
3. Цепь DID ERT2: Стандартная безсальниковая мотоцепь, предназначенная для установки на внедорожную технику.
4. Цепи DID MX: Самые прочные безсальниковые цепи для мотокросса и мотардов. Выбор большинства спортсменов, соревнующихся в условиях офф-роуда.
5. Цепи DID VT2: Рекомендуется для установки на эндуро-мотоциклы. Часто используюется на технике при подготовке к ралли-рейдам.
6. Цепь DID520ATV: Усиленная цепь для квадроциклов.
7. Цепь DID VO: Надёжная и недорогая цепь для дорожных мотоциклов умеренной мощности.

Надеемся, эта информация будет для вас полезной и поможет разобраться во всем многообразии мотоциклетных цепей.

Источник

Мото цепь.Что означает маркировка цепи.Типы цепей и их назначение

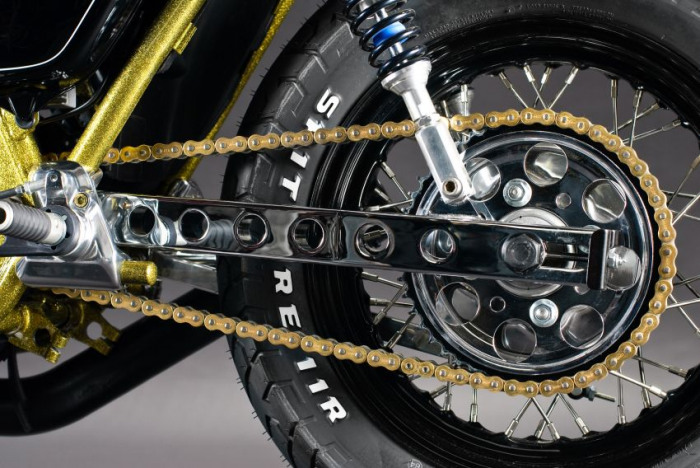

Цепь для мотоцикла. Короткий ликбез

В начале статьи стоит немного сказать о самом цепном приводе, о его особенностях, плюсах и минусах.
На сегодняшний день одним из самых распространенных приводов на заднее колесо, является цепной привод.
Преимущество цепного привода очевидны : высокое КПД, легкость в обслуживании и установке, возможность легко менять передаточное число, относительно низкая стоимость.
Минусов не так уж много, но они есть : прежде всего, это необходимость смазывать цепь и по мере износа и растягивания мото цепи своевременно подтягивать ее не допуская чрезмерного провиса.

Шаг приводных цепей мотоцикла

Первое на что следует обратить внимание это на шаг мото цепи. Каждая мото цепь имеет цифровую маркировку. Наиболее распространенные цепи: 428, 520, 525, 530. Первая цифра обозначает шаг цепи. Вторая и третья ширина мото цепи.

Количество звеньев мото цепи

Следующее, что необходимо знать – это количество звеньев мотоциклетной цепи, которое нам необходимо. Тут все просто. Можно взять нашу старую изношенную цепь и посчитать количество звеньев или используя некоторые сайты для подбора приводных звезд посмотреть необходимое количество звеньев на наш мотоцикл. Но если передаточные числа будут изменены, то соответственно и количество звеньев цепи понадобится или больше или меньше в зависимости от выбранных приводных звезд.
Разобравшись с количеством звеньев и шагом цепи, переходим к типам уплотнений.

Типы уплотнений мотоциклетных цепей

Просматривая историю и эволюцию мото цепей, именно сальниковые цепи позволили в свое время отказаться от использования защитных кожухов и применять открытую систему, которую мы наблюдаем теперь практически на всех мотоциклах.

Тем не менее, без сальниковые мото цепи по-прежнему используются, но как правило или в спорте или на мало кубатурной технике. Особенно популярны без сальниковые цепи и повсеместно используются, в мотокроссе и Hard Enduro.

Замок приводной цепи

Замки для мото цепей как правило поставляются в комплекте вместе с цепью. Поэтому тут особо выдумывать не приходится, просто берем и устанавливаем соединительный замок цепи. Если нам необходим, по каким то причинам новый замок мото цепи, то тут нам обязательно нужно знать маркировку цепи и под нее подбираем цепной замок с точно такой же маркировкой. Установка замков с разными маркировками не желательна, так как может быть не только разная толщина пинов и пластин, но и различная сталь. Следовательно, чтобы наша цепь не имела слабых мест, устанавливаем замки одного и того же производителя и точно с такой же маркировкой.

В завершении статьи

20 Комментарии

Отличная статья. Без лишних цифр, все по существу. Мне не совсем было понятно про маркировку шага цепи. У Вас на сайте, самое удобное объяснение. А, вот все таки. Японские цепи значительно превосходят цепи других фирм?

Спасибо Артур за комментарий.Приятно, когда нас читают и оставляют отзывы или комментарии.☺Японские цепи тоже бывают разные. Тут, так просто и коротко не ответить.Прежде всего, у Японцев существуют цепи разных брендов, которые прилично конкурируют между собой. Кроме того, необходимо внимательно изучать маркировку цепи. В общем, на эту тему напрашивается отдельная статья.Но в целом, можно сказать, что поставив цепи DID или RK, можно быть спокойным за правильно вложенные финансы. ✌

У меня на цепи всего две цифры. 40 что это значит и что подобрать по взаимозаменяемости.заранее спасибо

Александр. Цепь с шагом 12,7 мм обозначается 40 Остается вопрос ширины. Сделайте замер между пластинами. Можете написать в личку.

обратился за консультацией про маркировку цепи. Огромное спасибо Владимиру! Всё подробнейшим образам объяснил, проконсультировал! Теперь всё ясно и понятно! Ещё раз спасибо!

Спасибо за статью! Возникло пару вопросов: у меня маленькая кубатура (Viper Harley 72сс), катаю много, в том числе, на расстояния 1000+, для которых, на первый взгляд, такая кубатура не подходит. Есть ли смысл, учитывая такую эксплуатацию, ставить сальниковую цепь? И есть ли какие-то особые требования к обслуживанию сальниковой цепи?

Спасибо за отзывы, больше откликов больше желания писать полезный контент для вас друзья.Итак, если мы говорим собственно о вашей модели или подобной с небольшой мощностью, то будет достаточно установить попросту хорошую без сальниковую цепь.Ресурс без сальниковой цепи от известных брендов будет более чем достаточен.Но если решитесь установить сальниковую цепь, то ее обслуживание практически ничем не отличается без сальниковой. Все так же смазка, но реже и своевременная регулировка провиса.

Отличная статья!У меня вопрос,какую цепь ГРМ вы можете посоветовать на 72 кубковый двигатель?

Ответ с запозданием. Эх, не все успеваем.)) Так, тут же тема приводных цепей. Цепи ГРМ – это отдельная тема. На грм – DID тоже делает цепи. Можно полистать каталог и подобрать цепь на свой мотоцикл (большинство японцев участвуют в подборе).

Доброго времени суток! Где используется 420 цепь?

Доброе. Такие цепи используются на малокубатурной технике. Как правило, это мопеды или мотоциклы с мотором до 100 куб.см Но есть и исключения.

У меня китаец 150 кубов. Езжу много,легко гоняю на дальняк. Надоело то и дело подтягивать цепь. Есть ли смысл ставить DID?

Если надоело подтягивать часто цепь, то ответ очевиден – да имеет!Цепи DID обладают большим ресурсом, и тянуться значительно меньше чем китайские аналоги. Кроме того у DID есть разные цепи с различными характеристиками. Если мы говорим о цепях с шагом 428, то коротко о моделях:• DID 428D – хорошая, недорогая цепь. Нормальный ресурс, тянется слабо. • DID 428NZ – чрезвычайно прочная цепь. Применяется для эндуро и мотокросса. • DID 428VX – сальниковая цепь. Высокий ресурс, тянется крайне слабо. Идеальна для дальних пробегов.

Цепь DID серия VX (сальниковая) с шагом 520 – думаю будет шикарным вариантом. Высокий ресурс, минимально тянется, в общем… весьма хороший вариант.

Привет Серёга. Вопрос дискуссионный и у многих свои предубеждения. Скажу так, если катаем близко к хард и мотоцикл асфальта практически не видит – то безсальниковую. DID выпускает 3-и типа цепей для бездора: DZ, ERT, MX – всё безсальниковые. Если продубасы 50 на 50 или пробеги большие, то тут конечно сальниковая будет лучшим выбором. DID выпускает цепи VT (ERVT) – сальниковая цепь для эндуро. Выбор в конкретном случае под 250 ку. • DID ERT – высокий ресурс, слабо тянется, просто в обслуживании. • Или сальниковую цепь (VT) ERVT – используем для продолжительных вояжей, в дороге реже требует смазки. Это если коротко. Более подробно, это уже отдельная статья ))

Здравствуйте, вопрос, хочу купить цепь на geon scrambler сальниковую, только вот какую с маркировкой VX, VX2, VX3? И в чём разница?

Доброго. Разница в поколениях. DID VX – уже маловероятно найти в продаже, а вот VX2 еще у многих на остатках есть. По ресурсу цепи 2-ого и 3-его поколения, приблизительно одинаковые. Главное тут, что бы взять оригинал, а не подделку.

Большое спасибо сайту! Очень быстро и профессионально помогли разобраться в затрудняющихся вопросах! Успехов Вам!)

Источник

Что означает маркировка пильных цепей

Доброго времени суток, дорогие читатели!

Дачный и строительный сезон в некоторых местах набирает обороты, а в некоторых местах он кипит вовсю уже не первый месяц. И в это время особую популярность набирают определенные инструменты. Один из них — бензопила. Что представляет из себя инструмент, мы поговорим в другой раз.

А пока хочу рассказать все, что вам нужно знать о цифрах на шине для бензопилы.

Форма пластины: овальная плоская.

ЧТО НУЖНО ЗНАТЬ О МАРКИРОВКЕ НА ШИНЕ

Всего несколько основных моментов:

Чем больше звеньев, тем длиннее цепь. популярные значения: 50, 52, 55, 56, 57, 62.

Шаг показывает на каком расстоянии находится звено цепи от другого звена. Чем чаще зуб, тем чище и дольше будет пилить.

Толщига цепи влияет на производительность пилы. Но чем толще цепь, тем мощнее должен быть инструмент.

Длина шины определяет на какое расстояние способна пилить цепь. Опять же, длинные шины ставят на более мощные пилы.

Из качественных и профессиональных: OREGON(США), STIHL (Германия). Из бытовых: CHAMPION, например.

По большому счёту, это все, что вам необходимо знать, чтобы подобрать нужную вам шину и цепь к ней.

Рассмотрим какие значения имеет каждый пункт на примере.

Это «выбито» на самой шине. Но для большего удобства иногда основные значения пишут на коробке или картонном вкладыше. Пример изображён ниже.

Итак, все значения по порядку:

Вот это основные значения, которые вам нужно знать.

Если понравилась моя статья, ставьте лайки. А также подписывайтесь на канал.

Маркировка цепей для бензопил

В некоторых ситуациях у обладателей бензопил может возникать некая путаница в понимании всех обозначений маркировки цепей для этих инструментов. По итогу это приводить к неудачным покупкам. Выбор бензопил зачастую определяется всего лишь несколькими основными критериями, одним из которых является шаг цепи. Данный показатель помогает выделить будущие возможности инструмента, в том числе его скорость распила, а также по нормам должен соответствовать уровню мощности двигателя. Как же маркируются цепи? Давайте разберёмся!

Шаг и его размеры

Шаг – это промежуточное расстояние между тремя заклёпками, которые располагаются рядом. Для правильного вычисления шага цепи следует произвести замер расстояния между осями трёх заклёпок, размещённых вблизи друг друга. В виде формулы это выглядит следующим образом:

Где, L – это величины длины шага, которая в бензопилах характеризует степень удалённости двух зубьев по отношению друг к другу;

S – значение промежутка между двумя крайними заклёпками из трёх.

Величина шага может быть также равна длине расстояния между двумя соседними хвостовиками.

Закономерность: чем больше будет расстояние между режущими зубцами, тем глубже они будут входить в распиливаемый материал

Путём увеличения размера шага цепи становится возможным повышение производительности бензопилы. Однако, в подобном случае изменяется степень прилагаемого усилия для осуществления вращения приводной звёздочки. И чем выше шаг цепи, тем большей должна быть мощность двигателей и больше физических сил затрачивается для её протяжки при распиловке материалов.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Основные параметры цепей

Нанесение маркировка цепи предполагает наличие следующих параметров:

От значения шага зависит точность и качество создаваемого пропила. В случаях отсутствия важности достижения высокого качества при работе бензопилой иногда особое значение имеет точность реза. Для этого необходимо обязательно учитывать зависимость шага на роспуск древесины по заранее нанесённым разметкам.

Чем большей будет толщина звена и шире паз шины, тем высококачественнее считается бензопила, поскольку она способна выдерживать большие нагрузки.

Чем больше высота профиля, тем выше вход в материал (глубина) и скорость распиливания

Высокопрофильные цепи устанавливаются на бензопилы с повышенными мощностями двигателя. Информация о высоте профиля, как правило, прописывается в характеристике к инструменту.

Профиль влияет на возникновение вибраций, вызывающие в последствии изношенность привода либо проблемы при удержании инструмента в руках. При этом чем выше режущие части, тем сильнее будет степень вибрации.

Бытовые типы бензопил оснащаются низким профилем. В полупрофессиональных устройствах могут сочетаться разные варианты типов цепей. Однако в большинстве случаев придерживаются принципа:

В цепи с большим шагом устанавливают низкий профиль, а при шаге «0,325» — высокий

Такими вариациями повышается скорость распила не за счёт шага, а благодаря изменению глубины или высота профиля. Хотя в профессиональных инструментах акцент делают на повышение шага, объясняя это тем, что бензопила становится более управляемой.

Зачем нужен пропуск звеньев в цепи? В самих цепях наиболее ценным является качество режущих звеньев, поскольку они изготавливаются по особым технологиям и имеют большую стоимость в отличие от соединительных звеньев. При невозможности укоротить цепь единственным вариантом удешевления стоимости цепи становится пропуск режущих элементов. В работе цепи с пропусками звеньев показывают сниженную производительность и быстро изнашиваются.

В целом, желая приобрести инструмент для распила древесины с максимальной эффективностью, не поленитесь дополнительно изучить маркировку цепей для бензопил, указываемую также в инструкциях к инструменту.

Таблица для цепей бензопил

В те моменты, когда под рукой нет инструкции по эксплуатации бензопилы, а самостоятельно маркировку ее режущей гарнитуры установить не получается, на помощь приходят информационные таблицы, призванные не только упростить жизнь владельцам бензоинструментов, но и избавить их от вероятных оплошностей, которые можно допустить, выбрав неподходящие размеры шины или самого цепного полотна.

Почему табличный вариант представления информации самый лучший?

Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:

Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.

Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.

Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.

Суммарное количество режущих звеньев так же учитывается при подборе цепи.

Как пользоваться таблицей?

В левой колонке обозначены наиболее распространенные модели бензопил, в последующих – ведущие критерии. Отыскав нужную модификацию инструмента, можно в течение нескольких секунд узнать необходимые данные относительно ее пильной части и быстро разрешить любую спорную ситуацию.

Все что нужно знать о шаге цепи бензопилы для эффективной работы

Есть несколько основных параметров, по которым выбирают бензопилу, один из них, шаг пильной гарнитуры. Шаг находится в зависимости от мощности бензопилы, и в значительной степени влияет на скорость реза.

То насколько шаг соответствует мощности, определяет производительность и срок службы бензопилы. Также, от его правильного подбора зависит расход ГСМ.

Понятие шага

Шаг — половина расстояния между соседними хвостовиками или между тремя соседними заклепками.

Существует несколько размеров, 1/4 дюйма — самый маленький, 3/4 дюйма — самый большой и 3/8 и 0,325 — дюймовый, самые популярные.

Шаг — параметр, который имеется не только у гарнитуры, но и у звездочек шины и бензопилы.

Важно! Все три элемента, цепь, звездочка и шина, должны иметь одинаковый параметр шага, в противном случае установка и правильная работа невозможна.

На что влияет расстояние между зубьями

В пильной цепи, расстояние между режущими зубьями напрямую влияет на её производительность. Чем больше, тем глубже режущая кромка может врезаться в древесину, при условии правильной заточки ограничителя.

Соответственно на более мощные бензопилы, допустимо устанавливать гарнитуру с большим расстоянием между соседними звеньями и наоборот.

Если на мощную бензопилу поставить пильную гарнитуру ¼ дюйма, то производительность значительно упадет, а нагрузка на двигатель вырастет, т.к. пила будет работать в разнос и превышать максимально допустимые обороты, что в конечном итоге может привести к перегреву и задирам ЦПГ.

И наоборот, установка цепи с большим шагом на слабую бензопилу приведет к тому, что мощности пилы будет не достаточно для нормального распила, конечно, это не повлечет тяжелых последствий, как в первом случае, но работать таким инструментом не комфортно.

Также, от расстояния между звеньями зависит качество и точность реза. Чем дальше друг от друга соседние режущие зубья, тем сильнее вибрация при работе и ниже точность реза. Для более точного реза следует выбирать пильную гарнитуру с меньшим шагом. Этот фактор нужно учитывать тем, кто занимается фигурной резьбой бензопилой по дереву.

Большое влияние шаг цепи оказывает на так называемый «отскок». Чем больше расстояние между зубьями, тем вероятность того, что бензопила отскочит, выше.

Важно! Чаше всего, «отскок» возникает при работе кончиком шины, например, при выполнении внутренних разрезов. В таком случае нужно быть предельно внимательным, вне зависимости от того, с каким шагом используется цепь.

При подборе цепи действует правило, что шаг (расстояние между зубьями) пропорционален мощности, но точность реза находится в обратной зависимости, т.е. чем расстояние больше, тем точность ниже.

3/8 или 0,325 что лучше и почему

Определить какой параметр лучше, а какой хуже нельзя, т. к. каждый из них имеет свои особенности и предназначен для цепных пил определенной мощности. В зависимости от того как правильно подобрана пильная гарнитура, производительность инструмента будет иметь разные показатели. Если гарнитура подобрана оптимально, т.е. расстояние между звеньями соответствует рекомендованной мощности, то производительность бензопилы будет максимальной. При неправильном выборе, двигатель будет испытывать перегрузки, способные привести к возникновению неисправностей.

Оптимальные показатели мощности для 0,325 дюйма – 1,8-2 кВт. Именно по этой причине на бензопиле Хускварна 142/137 используются цепи с таким шагом.

Для параметра 3/8, необходим инструмент с мощностью до 3 кВт. В таком случае возникает вопрос, а почему на Штиль 180, с мощностью 1,5 кВт используются цепи 3/8 дюйма. Ответ прост: у бензопил Штиль, мощность не самое главное, большое значение имеет максимальное количество оборотов. Штиль 180 выдает более 13500 об/мин, за счет этого он способен пилить гарнитурой 3/8 дюйма.

Для 0,404 дюйма, оптимальная мощность 4,5 – 5 кВт.

Важно! Указанные значения мощности и шага цепи не несут обязательно характера, пользователь сам вправе выбирать параметры гарнитуры, которую он планирует использовать на бензопиле.

Как подобрать

В случае, когда необходимо подобрать оптимальный шаг цепи для бензопилы, лучше всего принять во внимание рекомендации производителя и уже основываясь на них выбрать тип пильной гарнитуры.

Если рекомендации производителя не известны, то нужно выбирать по мощности двигателя. Рекомендованные значения, соответствующие определенному шагу, мы предоставили чуть выше.

Важно! При выборе, не стоит забывать, что расстояние между звеньями, это не единственный параметр на который необходимо обращать внимание.

Также стоит подбирать толщину звена, тип режущего зуба, количество звеньев. Производительность в большей степени зависит от угла заточки, глубины реза и формы зуба ограничителя. Чем острее ограничительный зуб, тем выше скорость реза, и ниже его качество.

Ниже предлагаем посмотреть видео о выборе шага цепи бензопилы. В видео рассказано и показано как определить его, для каких бензопил, какой шаг цепи использовать.

Как узнать

Есть несколько способов узнать шаг цепи:

На фирменной упаковке цепей Штиль указана исчерпывающая информация о продукции, ознакомившись с которой можно узнать не только расстояние между соседними звеньями, но и тип зубьев, ширину звена, рекомендованный размер напильника для заточки.

Таблица цепей для бензопил

В заключение статьи предлагаем ознакомиться с таблицей, в которой указаны технические параметры популярных моделей цепей для бензопил разной мощности.

Основываясь на рекомендации производителя бензопилы и учитывая технические параметры из таблицы, можно узнать модель цепи, которая подойдет для вашего инструмента и не допустить ошибок при покупке.

Заключение

Расстояние между звеньями цепи бензопилы, это один из важнейших параметров, которым ни в коем случае нельзя пренебрегать. При покупке запасной гарнитуры, нужно знать какой шаг подходит для шины и звездочки установленной на вашей бензопиле, или менять цепь, шину и ведущую звездочку комплектом.

Цепи для бензопилы. Как выбрать? Как устроена? Видео.

Лесорубов-профессионалов и новичков в этом деле отличает между собой то, что первые точно понимают, как определить качество бензопилы. Брать в расчет одну только мощность устройства смысла мало, так как определяющее значение имеет конфигурация режущего элемента. В случае с бензопилой, этим элементом является цепь, которая состоит из режущих, ведущих и соединительных звеньев. Режущее звено включает в себя ограничитель глубины и саму режущую часть, работа которого чем-то похожа на рубанок, то есть, толщина стружки зависит от того, насколько сильно будет выдвинута верхняя кромка. Ведущее звено берет на себя функцию вращения цепи по пазу и распределение смазывающего вещества, а соединительные звенья предназначены для того, чтобы соединить остальные элементы цепи между собой. Их конструирование происходит всегда под строгим углом, то же самое относится и к последующей заточке, так как малейшее изменение угла в ту или иную сторону приведет к тому, что бензопила не будет работать.

Первый раз подобные инструменты стали использоваться еще в 1920 году, но тогда зубья были плоскими и прямыми, что не могло не сказаться на конечном результате резки, да и работать с такой пилой было достаточно трудно. Определенный прорыв в данной области случился в 1947 году, когда был введен принципиально новый тип зубьев цепи — Г-образная форма позволила выполнять распил материала значительно быстрее, кроме того, процесс заточки зубьев упростился, поэтому неудивительно, что изобретение Джозефа Кокса, который и предложил такую идею, за короткий срок стало лидером продаж. Если рассматривать именно наши дни, то до нас дошел практически такой же вариант бензопилы, в основе которой лежит цепная система с серпообразным режущим профилем, для которого тип древесины не играет существенной роли.

Данный параметр представляет собой значение в миллиметрах, хотя в документации принято писать дюймы. Вычисляется он посредством деления на 2 расстояния между тремя заклепками. Именно от этой характеристики принято разделять полотна на несколько основных групп:

Тут есть прямая зависимость между размером шага и производительностью инструмента, но также нужно учитывать, что большой шаг предполагает наличие более мощного мотора. Качество пропила устройств с большим шагом все же уступает устройствам с первых трех категорий, так как зубья там расположены более плотно. Для мощности 2,5 л подойдет шаг в 0,325 мм, а на более производительную бензопилу лучше ставить пильное полотно и цепь в 3/8 мм, так как это поможет раскрыть потенциал пилы в полной мере.

Толщина ведущего звена

В этом случае также используется разбиение на несколько основных категорий в соответствии с данным параметром. Речь идет о таких значениях толщины, как 1,1; 1,3; 1,5; 1,6; 2 мм (0,043’’, 0,050’’,0,058’’,0,063’’,0,080’’). Эта характеристика, измеряемая в дюймах, оказывает влияние на то, насколько плавно будет режущее полотно двигаться во время работы пилы.

Низкопрофильные и высокопрофильные цепи

Что нужно знать про высоту профиля цепи? Она определяет, какой будет глубина резания пилы. Исходя из этого параметра, пила может быть или низко или высокопрофильной, соответственно, в первом случае стружка будет сниматься тоньше, но работа будет происходить несколько медленней, тогда как во втором случае глубина и производительность будет большей. Для низкопрофильного инструмента используется параметр в 0,635 мм, а для высокопрофильного — 0,762 мм. Если рассматривать именно устройства для бытового использования, то они всегда являются низкопрофильными, профессиональное же оборудование может выпускаться в двух вариантах. При этом, чтобы стабилизировать вибрацию, которая неизбежно происходит во время работы, производители делают баланс между высотой профиля и количеством шагов. Для маленького шага делают высокий профиль, и наоборот. Несоблюдение этого правила приведет к тому, что бензопилой долго работать будет невозможно, хотя древесина будет разрезаться очень быстро. Баланс этот нужно соблюдать, если есть намерение выполнить заточку в домашних условиях, во всех же остальных ситуациях остается только выбирать пилу для дома или для профессиональной резки.

Основные виды звеньев

Если рассматривать наиболее распространенные виды звеньев, то это чизельные звенья, которые чаще всего можно встретить на профессиональном оборудовании, и чипперные, которые поставляются на простые бензопилы. Первый вариант в разрезе немного похож на цифру 7, а такая конструкция позволяет максимально быстро работать с пилой, так как звено впивается в материал равномерно. Резка происходит более точно, но точить такие звенья в домашних условиях крайне трудно, так как малейшее отклонение от допустимого угла нивелирует все преимущества данной конструкции. В случае с чиппером, нет необходимости выдерживать строгие углы, также такое звено не так сильно боится загрязнения, хотя отмечается более высокая нагрузка на инструмент. Для эксплуатации дома второй вариант подходит больше, особенно если навыков в заточке пилы нет. Что касается материала, то в основном используется хромоникелевая сталь, хотя при особой необходимости, если потребуется работать с особо прочным материалом, на зубья могут быть надеты твердосплавные напайки, о чем свидетельствует маркировки на них.

Цепи для продольного и поперечного пиления

Название цепей соответствует тому, для какого направления резки волокон они предназначаются. Для работы поперек острый угол заточки звена не нужен, так как сопротивление древесины не такое большое, как при работе в продольном направлении. Каждый сорт древесины предполагает выбор того или иного направления, и если речь идет именно о профессиональной работе с деревом, предполагающим и продольную резку в том числе, то затачивать зубья потребуется до 5-15 градусов, тогда как для работы дома хватит и 25-35 градусов. Спрос на продольные цепи минимальный, так как для продольной работы разумнее использовать циркулярную пилу. Бывает, что найти модель, которая работает вдоль, достаточно трудно даже в специализированном магазине. Для работы дома не имеет смысла искать такую пилу, так как все домашние задачи устройства для поперечного распила выполнят без труда.

Как определить для продольного или поперечного пиления цепь?

У Stihl цепь для продольного пиления имеет обозначение PMX. Например, STIHL 63 РМX 50.

У Oregon в индексе модели цепи будет стоять буква R. Пример: 73RD100R

Важна ли последовательность режущих звеньев?

В обычном варианте, когда пила изготовляется на заводе, принято ставить два ведущих звена на одно режущее звено, тем самым, всего режущих зубьев получается 50 %. Тогда производительность оборудования остается на уровне, и качество распила не хромает, но с целью удешевления цепи, режущие звенья могут ставить не каждый шаг, а через один или даже два шага, что доведет общее количество режущих звеньев до 37,5 %. Бензопила станет дешевле, но качество резки сильно ухудшится, поэтому на такие устройства лучше внимания не обращать.

Цепи твердосплавные

Подобные цепи стоят на порядок дороже, и они имеют особое предназначение – работа с мерзлой древесиной или с загрязненным материалом. Во всех остальных ситуациях деньги будут потрачены напрасно, так как для простой древесины смысла в твердосплавных напайках нет.

Основные производители цепей

Практически в любом интернет-магазине или специализированном салоне предлагают комплектующие для бензопилы, в том числе и цепи, от фирм Husqvarna (Швеция), Oregon (Канада), и Stihl (Германия). Каждый из производителей имеет свои преимущества перед своими конкурентами, но качество выпускаемых изделий от этих компаний находится на примерно одинаковом уровне.

Видео о цепях для бензопил
