Роторный экскаватор: устройство, принцип работы, применение, фото
Ро́торный экскава́тор — экскаватор непрерывного действия на гусеничном или шагающе-рельсовом ходовом оборудовании, разрабатывающий грунт, породу с помощью рабочих элементов (ковшей, скребков или резцов), укреплённых на роторном колесе. Различают траншейные роторные экскаваторы — машины продольного копания, предназначенные для отрытия траншей, и роторные стреловые экскаваторы — машины радиального копания, предназначенные для карьерных и добычных работ.
Характеристики роторных экскаваторов[править | править код]
Применение роторных экскаваторов[править | править код]
Рабочие инструменты роторных экскаваторов[править | править код]
Классификация роторных экскаваторов[править | править код]
Исторические факты[править | править код]
Производители роторных экскаваторов[править | править код]
В произведениях культуры[править | править код]
Примечания[править | править код]
Ссылки[править | править код]
Самый огромный ЛЕГО Техник набор: 42055 Роторный экскаватор
Роторный экскаватор
Роторный экскаватор.
Роторный экскаватор — самоходная машина непрерывного действия на гусеничном или шагающе-рельсовом ходу с выдвижной или невыдвижной стрелой с ротором. Обладает высокой производительностью.
Применение роторных экскаваторов
Описание:
Роторный экскаватор — самоходная машина непрерывного действия на гусеничном или шагающе-рельсовом ходу с выдвижной или невыдвижной стрелой, предназначенная для ведения вскрышных или добычных работ верхним (преимущественно) и нижним черпанием, разработки выемок (каналов), удаления породы в отвал или погрузки горной массы в транспортное средство.
Характеристики роторных экскаваторов впечатляют:
– производительность — более 10 000 м3/ч,
– диаметр роторных колёс — до 18 м,
– вместимость ковша – до 12 м3,
– высота разработки — до 50 м,
– глубина копания — до 25 м.
Принцип работы роторного экскаватора основан на вращении ковшей, закрепленных на роторномколесе. Ротор вгрызается в горную породу, в результате чего происходит наполнение ковшей горной породой. Разгрузка ковшей роторного экскаватора может производиться двумя способами: гравитационным или центробежным (за счет действия центробежных сил) способом. Выгрузка горных масс производится на конвейер, он располагается сбоку на экскаваторе, после чего обеспечивается их подача на конвейер разгрузки посредством системы перегрузки.
Экскаватор оборудован системами аварийного освещения, пожаротушения помещений электрооборудования, пылеподавления (орошения) в местах перегрузки горной массы и в зоне экскавации, а также системой обогрева перегрузочно – разгрузочных узлов конвейерной линии и картеров редукторов основных механизмов.
Кабины управления и помещения электрооборудования оснащены системами вентиляции, обогрева и кондиционирования воздуха, а бытовое помещение – всем необходимым для хранения, подогрева и приема пищи.
Преимущества:
– высокая производительность – более 10 000 м3/ч,
– большая надежность,
– долговечностьконструкций и узлов,
– возможность черпания как выше, так и ниже уровня стояния,
– большая длина стрелы,
– небольшое давление на грунт,
– непрерывность рабочего процесса.
Применение роторных экскаваторов:
– вскрышные и добычные работы верхним или нижним черпанием,
– удаление породы в отвал,
– селективная выемка маломощных пластов и разносортных пропластков полезного ископаемого,
– рытьё каналов и траншей,
– погрузка горной породы,
– транспортировка вскрышных пород и полезных ископаемых,
– складирование материалов.
форумнаписать на форумвопрос на Форумезадать вопросвопрос по технологиигде купитькак называется
карта сайта
конструктор техник техника большой роторный экскаватор 42055 купить цена видео инструкция фото
карьеры ремонт роторных экскаваторов
производительность разработка работа схема роторного экскаватора
роторные многоковшовые экскаваторы характеристики этр
роторный карьерный траншейный экскаватор эр 1250 эршрд 5000 видео
сколько стоит самый большой роторный экскаватор в мире
Коэффициент востребованности 227
comments powered by HyperComments
Роторный экскаватор СРс(К)-2000 на разрезе “Восточный”
Рабочее оборудование роторного экскаватора
Устройство и принцип работы экскаватора
Одноковшовый экскаватор — это тоже средство передвижения, хотя и созданное для копания, подъема и разгребания грунта и материалов. Ходовая часть этих машин очень похожа на ходовую часть танка: такой же двигатель и такая же гусеничная лента.
У экскаватора есть несколько стрел, и последняя кончается ковшом для зачерпывания земли. Многие экскаваторы, вроде того что изображен ниже на рисунке, имеют впереди мощный стальной щит для выравнивания территории. Так же как и на подъемном кране, в экскаваторе применяются гидравлические цилиндры для приведения в движение его стрел и ковша. Другие гидравлические двигатели и клапаны управления, находящиеся в кабине, позволяют управлять движением гусениц и бульдозерного щита. Гидроцилиндры приводятся в действие тем же двигателем внутреннего сгорания, что передвигает гусеницы экскаватора.
Принцип работы одноковшового экскаватора
Основной двигатель приводит в действие насосы, которые создают избыточное давление масла в гидроцилиндрах, и при этом вытягивается стрела. Водитель в кабине с помощью рычагов управляет движениями ковша и щита.
Изменяющаяся стрела экскаватора
Стрела поднимается и удлиняется, когда поршень в цилиндре идет вверх. А когда поршень опускается, стрела укорачивается и тоже опускается.
Поршень плечевого цилиндра управляет движением плеча.
Ковш черпает или высыпает, когда поршень его цилиндра вытягивается или втягивается.
Работая в открытом карьере, экскаватор с легкостью перетаскивает камни и валуны.
Типы одноковшовых экскаваторов
Погрузчик пользуется огромным ковшом, который при погрузке и разгрузке может поворачиваться под любым углом.
Бульдозер разгребает и выравнивает строительные площадки при помощи укрепленного спереди щита.
Землеройная машина зачерпывает землю отвалом, смонтированным под прицепом, и перевозит свой груз в любое место.
Роторный экскаватор – устройство и принцип работы
Экскаваторы роторного типа активно применяются в различных сферах. Они успешно справляются при горных разработках и добыче полезных ископаемых, при устройстве траншей и каналов. Это многоковшовые машины непрерывного действия, которые могут применяться на участках различной сложности.
История создания
Упоминания об экскаваторах известны со времен Древнего Египта и Китая. Роторное устройство успешно применялось для подъема воды на полях, позже в качестве землечерпалок. Прежде чем «водяное колесо» стало использоваться для обработки земли, механизм был усовершенствован. Еще в древности люди позаботились об освобождении емкости от земли и защите подвижных элементов устройства от грязи.
Далее развитие колеса претерпевало разные изменения, его диаметр менялся от 2 до 12 метров. Различимые признаки экскаватора были отражены в работах Леонардо да Винчи. Машины, приводимые в действия с помощью рук и ног, были созданы по его рисункам и широко использовались в Италии.
Существенный дальнейший вклад в развитие машин был сделан французам. В 1718 году во Франции была создана «Любекская мельница», роторный экскаватор с ветряным мельничным приводом. В 1827 году был создан экземпляр, который приводился в движение лошадьми.
Прототип современной машины был запатентован американцем Ч. Смитом в начале XIX века. В это время активно строились железные дороги, ощущалась нехватка людей. Это был экскаватор, оснащенный двумя роторными колесами.
Далее роторный экскаватор совершенствовался разными странами, появилось его массовое производство. Современная машиностроительная индустрия выпускает большой ассортимент машин высокой производительности.
Классификация машин и агрегатов
Экскаваторы разделяются на виды, в зависимости от функций и устройства. Бывают траншейные и карьерные экскаваторы. Выделяют две большие группы:
Одноковшовные – это наиболее распространенный и универсальный вид, который используется во многих сферах. Эта спецтехника применяются в основном на строительных площадках.
Многоковшовные роторные экскаваторы способны производить больше действий, они в свою очередь делятся на фрезерные, скребковые. Основная сфера применения – разработка полезных ископаемых, песка, каналов.
Современные роторные экскаваторы – это машины непрерывного действия с навесным оборудованием, в качестве которого выступает ротор (колесо).
Экскаватор роторного типа может быть:
По функциональному назначению выделяют:
По направлению рабочего поля:
Области применения и работоспособность
Экскаваторы – это техника, которая используется во многих сферах. Они предназначены для резки и выемки грунта, разработки карьеров, полезных ископаемых. Отличие одноковшовых и многоковшовых машин в том, что работа роторного экскаватора подразумевает поступательное перемещение.
Рабочий орган техники во время работы не меняет свое положение. Так, например, роторный траншейный экскаватор – незаменимая техника для подготовки траншей, трасс. Ширина траншеи зависит от размеров колеса экскаватора. Машинист может только увеличить или уменьшить глубину или выбрать направление рабочего органа.
Характеристики роторных экскаваторов позволяют без труда справляться со следующими задачами:
Карьерные роторные экскаваторы незаменимы при разработке глины, песка. Такая машина может круглосуточно добывать и отгружать природные строительные материалы.
На производительность роторных экскаваторов не влияют погодные условия и температурные режимы. Эта надежная техника широко применяется в труднодоступных уголках. Благодаря высокому КПД, использование техники снижает энергозатраты.
Сходства и различия конструкций
Механизм роторной машины по большей мере одинаковый. Это сложная конструкция, состоящая из поворотной платформы, к которой прикреплены различные узлы, такие как ходовая часть, стрела, оснащенная конвейером, кабина управления. Различаются конструкции незначительно. Основные параметры различий модификаций:
Функциональные различия могут быть по глубине копания, вместительности ковша. Также разница модификаций в расположении надстройки, способах разгрузки ковша.
Технические параметры агрегатов
За основу, при определении параметров, как правило, берутся средние значения, каждая разновидность имеет свои показатели и характеристики.
Один из основных элементов роторного экскаватора – стрела. Она может быть выдвижной (телескопической) или стационарной, различного размера. В конце стрелы находится вращающееся колесо. Стрела крепится на мачте с помощью лебедки.
С противоположной стороны машины находится отвальная стрела. Движение обеих стрел вниз-вверх происходят по одинаковой схеме. У конвейера угол отклонения составляет 279 градусов. Он работает по собственной поворотной механике, что упрощает некоторые задачи. Некоторые модели могут быть оснащены грунтометателем. В совокупности эти механизмы представляют собой надстройку, которая может поворачиваться на 360 градусов.
В среднем производительность экскаватора роторного типа составляет до 10 000 м3 в час.
Это при условии, что размер ротора 18-20 м., глубина рытья до 25 м., объем ковша 12 литров. Наличие гидромотора позволяет изменить скорость от 3,5 до 120 м. сек. Максимальная скорость, которую способна развить средняя машина составляет 7,5 км. час.
Цены на роторные экскаваторы
Стоимость роторной техники и запасных частей на нее, зависит от функционального назначения и технических характеристик машины. Купить роторный экскаватор можно новым или б/у. Окончательная цена зависит от технического состояния, года выпуска и модели.
Роторный экскаватор – это специфичный вид техники, приобрести его несколько проблематично. Однако относительно небольшие модели можно приобрести с помощью интернет магазинов. Так, например, экскаватор роторный ЭТР 204А на ходу 1995 года выпуска с массой 25 000 кг и объемом ковша 8 м3. можно приобрести примерно за 3 млн. рублей.
Для сравнения, работоспособный Corum Group ЭР-1250-17/1 с тем же годом выпуска, массой 600 тонн будет стоить около 110 млн. рублей.
Между прочим, цена всемирно известных машин-гигантов вследствие их уникальности измеряется миллионами долларов. Так, например, Bagger 288 оценивается в сумму около 100 млн долларов.
Мировые роторные экскаваторы-монстры
До середины 90-х годов прошлого столетия самым большим представителем этих экскаваторов считалась модель Bagger 288, она была сконструирована в конце 70-х годов прошлого столетия. Немецкой компании Takraft удалось создать модификацию еще больше по массе и длине, что дало толчок к соревнованиям по разработке более массивных машин.
Несмотря на то, что производительность двух машин была одинакова (они могли переработать около 240 000 м3 за сутки) новый Bagger 293 вытеснил предшественника из лидеров. Вес гиганта Bagger 288 и Bagger 293 различался на 70 000 тонн. В различных источниках информация разнится, но примерная длина предыдущего лидера-монстра составляла 220-240 метров, в то время как новая модель имела 225 метров.
Обе машины по сей день успешно используются в карьерных разработках Германии. Для обслуживания каждой единицы техники привлекается бригада из 5 человек. Габариты установки позволяют разместить непосредственно на экскаваторе ремонтную мастерскую, комнату для рабочих и санузел.
Стоит отметить и работоспособность такого монстра как Big Muskie 4250W
Этот американский большой роторный экскаватор проработал без остановки с 1969 по 1999 год. Его вес составляет 13 000 тонн, объем ковша 168 м3. За 30 лет разработки машина добыла 460 млн. м3 угля. В наши дни ковш этого трудяги в качестве экспоната находится в музее штата Огайо.
Заключение
Роторный экскаватор – это техника, прошедшая долгий путь трансформаций. Это машина, способная без остановки выкопать километры каналов и значительно ускорить добычу полезных ископаемых. Благодаря многофункциональности экскаватор позволяет значительно сократить затраты на разработку ископаемых и смежные работы.
В целом можно охарактеризовать эту спецтехнику как надежный вариант, способный решать различные вопросы. На сегодняшний день роторные экскаваторы широко применяются как на средних размеров строительных площадках, так и в местах крупных разработок полезных ископаемых.

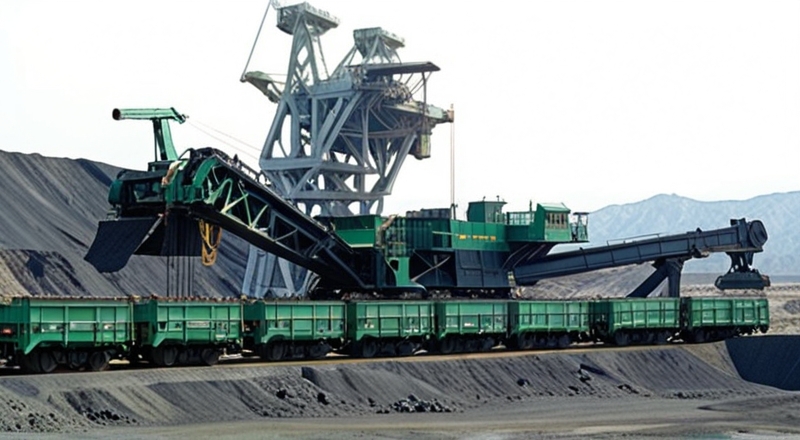

Роторный экскаватор СРс(К)-2000
Разновидности и области применения роторных экскаваторов
Роторный экскаватор представляет собой самоходную машину на шагающем рельсовом либо гусеничном ходу, которая предназначена для добычи полезных ископаемых и горных пород, разработки каналов, вскрышевания, глубокого и поверхностного черпания.
Подобное оборудование незаменимо при проведении горных работ как закрытого, так и открытого типа, а также для прокладки нефтепроводов, водопроводов, газопроводов, траншей и кабелей. Для получения доступа к залежам ценных ископаемых возникает потребность во вскрытии и удалении поверхностных пород, что требует наличия роторного оборудования.
История создания
Идея копающих колес была высказана еще в начале шестнадцатого столетия знаменитым ученым Леонардо да Винчи. Однако прототип современного экскаватора, оснащенного парой роторных колес, симметрично расположенных по отношению к конвейеру, был запатентован американским инженером Ч. Смитом лишь в конце девятнадцатого века.
На сегодняшний день индустрия производства подобного оборудования развивается путем выпуска машин, обладающих высокой производительностью, а также увеличенной удельной силой, с помощью которой осуществляется процесс выкапывания траншей и добычи полезных ископаемых.
Классификация
Роторные экскаваторы бывают как одноковшовыми, так и многоковшовыми. Первые представляют собой цикличное оборудование, повторяющее одни и те же действия. С помощью многоковшовых экскаваторов можно выполнять более широкий диапазон скребковых, фрезерных и прочих задач. Подобные экскаваторы бывают двух типов.
Карьерный экскаватор. Используется при разработке месторождений различных руд и угля. В категории многоковшового оборудования, предназначенного для карьерных работ, выделяют модели добычного и вскрышного типа. Материал добывается посредством поверхностного либо глубокого черпания. Карьерные машины используются при разработке почв до четвертого уровня сложности включительно.
Траншейный экскаватор относится к более универсальному оборудованию, которое задействуется для таких задач, как прокладка систем дренажа и орошение. Траншейное роторное оборудование позволяет вырывать траншеи глубиной до трех с половиной метров. Длительная безостановочная работа происходит в режиме совмещенного цикла.
Карьерное оборудование чаще всего используется при добыче пород скального типа, полезных ископаемых и песка. Предварительное рыхление перед стартом работ не требуется. Конструкция роторных колес может быть:
Промышленное роторное оборудование оснащается преимущественно безъячейковыми колесами по той причине, что они являются наиболее подходящими для нижнего копания. Разгрузка ковшей осуществляется в пределах общего желоба, расположенного внутри самого колеса, из которого грунт попадает на полотно конвейера роторной рамы. Для того чтобы заполнять ковши без каких-либо серьезных препятствий, их разгрузка начинается непосредственно во время процесса заполнения.
Особенности конструкции
Роторный экскаватор справляется с задачей выработки горных масс благодаря специальным ковшам, фиксирующимся на роторе, который вращается как вокруг собственной оси, так и в направлении, позволяющем обеспечить наилучшее заполнение. Такое оборудование может использовать в работе специальную стрелу. Отвальные и роторные стрелы опускаются и поднимаются благодаря специальным противовесам. Подача ротора на площадку происходит благодаря выдвижному механизму, который приводит стрелу в движение.
Для того чтобы опорожнить емкости после забора грунта, используется механизм гравитации. Надстройка экскаватора состоит из поворотной платформы, мачты, поддерживающей стрелу и системы полиспастов. Оборудование фиксируется на ходовой части экскаватора посредством поворотно-опорного устройства.
Экскаваторы, предназначенные для нижнего и верхнего копания, оснащаются ковшами, которые отличаются друг от друга левым либо правым вращением. Чтобы снизить ударную нагрузку и уменьшить износ конвейерной ленты, безъячейковые роторные колеса обыкновенно снабжаются специальными разгрузочными питателями.
Технические параметры
Поперечное и радиальное оборудование роторного типа отличается по таким параметрам, как максимальная теоретическая производительность, а также по следующим показателям:
Исходя из особенностей разгрузки ковша, роторное оборудование подразделяют на инерционное и гравитационное. В первом случае разгрузка осуществляется под воздействием центробежной силы, которая выбрасывает породу за пределы ковша.
Разгрузка роторного оборудования происходит под влиянием силы тяжести, которое оказывает добываемая порода. Работа инерционных экскаваторов реализуется благодаря высокой частоте вращения колес, что позволяет центробежной силе развить воздействие, превышающее силу гравитации.
У роторных экскаваторов производительность является весьма высокой, и подобное оборудование вырабатывает до 10 000 кубических метров материалов за час. Роторные колеса отличаются внушительным диаметром (17 метров и выше). Рабочий процесс удается оптимизировать также благодаря вместительным ковшам, а добычу различных материалов возможно осуществлять на высоте до 50 метров.
Большие модели
К наиболее мощным зарубежным моделям роторного оборудования относятся экскаваторы на гусеничном ходу от известных европейских марок. К примеру, производительность германских машин SRS-6300 и SchRs-6340 превышает 230000 м3 в сутки. Последняя из перечисленных моделей оснащена 70-метровой стрелой, которая дает возможность осуществлять отработку уступов более 50 метров в высоту и 16 метров в глубину. Расчетной производительностью данного колесного роторного оборудования является 19100 м3, а 4 двигателя привода обладают мощностью 3365 кВт.
Самым большим роторным экскаватором российского производства считается ЭРШРД-5250, с помощью которого осуществляют добычу бурого угля.
Машина оснащена двумя десятками ковшей, позволяющими вырабатывать свыше 5200 м3 угля за час. Высота агрегата – более 50 метров, что эквивалентно 17-этажному жилому дому.
Масса этого многоковшового экскаватора (оборудован 22 ковшами) – около четырех тысяч тонн, что позволяет заполнить вагон грузоподъемностью свыше 80 тонн менее, чем за одну минуту. Роторы этой машины вращаются благодаря двум электрическим приводам мощностью 1000 кВт каждый.
Сфера применения
Подобная строительная техника активно задействована в добыче и разработке полезных ископаемых. Благодаря особенностям конструкции ковша, который работает непрерывно и позволяет зачерпывать руду и различные породы, с помощью роторных экскаваторов можно осуществлять следующие виды деятельности:
Роторные экскаваторы обладают высоким КПД, что значительно сокращает расходы на разработку грунта и многие другие виды работ. Подобное оборудование отличается меньшим опорожнением ковша, что в свою очередь способствует увеличению производительности и снижению затрат. Оборудование непрерывного действия на сегодняшний день широко используется на площадках по добыче различных ископаемых нерудного типа, а также для селективной выемки разносортных пропластков и маломощных пластов.
Экскаваторы роторного типа способны работать практически при любых температурных условиях. В случае пород средней и низкой крепости использование роторных экскаваторов может осуществляться без необходимости проводить предварительные буровзрывные работы, что позволяет сэкономить время и значительно повысить КПД. Современное роторное оборудование способно за два-три дня выполнить добычу в таких внушительных объемах, на выработку которых с помощью прочей спецтехники может уйти несколько месяцев.
