Эксцентрик с отражателем что это
Какие бывают эксцентрики и можно ли обойтись без них при монтаже смесителя в ванную
Какие бывают эксцентрики и можно ли обойтись без них при монтаже смесителя в ванную
В основном используются универсальный тип эксцентриков для смесителей имеющих размеры не более 50 мм. в длину, с одной стороны дюймовая резьба 3/4, с другой 1/2. Смещение центов составляет 10 мм., что при установке смесителя дает весьма широкий диапазон регулировки от 130±1-2 мм. до 170±1-2 мм., в то время как стандартное межцентровое расстояние смесителей 150±1-2 мм. Именно для компенсирования разности расстояния водяных розеток и точек крепления смесителя и были они придуманы.
По «эксклюзивно-местному» применению, эксцентрики могут быть и короче, и длиннее, и их межцентровое пространство может быть больше 10 мм. Выбор требуемых форм эксцентриков зависит от конкретных условий установки.
На фото ниже обычные, универсальные эксцентрики, с межцентровым расстоянием 10-12 мм. —
Вот такие эксцентрики, в добавок к тому что имею достаточно большое межцентровое расстояние, на ряду с этим выполняют и декоративную функцию исключающую применение хромированных чашек.
Эксцентриками вот такого типа можно не только установить смеситель на слишком широкостоящие водяные розетки, но и даже поднять смеситель например над раковиной, если он работает одновременно на ванну и раковину. Такие эксцентрики могут быть одним из решений проблемы низкорасположенного к раковине гусака смесителя.
Да обойтись без эксцентриков можно. Особенно если есть возможность сдвинуть или раздвинуть выводы труб горячей и холодной воды (хотя бы одну из них) по ширине присоединительных гаек смесителя. Можно воспользоваться обычным переходником (ниппелем или «боченком») соответствующих диаметров резьбы на смесителе и на трубах.
Можно и еще на стадии монтажа, имея смеситель установить трубы с муфтами, наживив гайки, и в таком положении закрутить, через бронзовые ниппеля, и в таком положении «приморозить» (приварить трубы) Однако будьте готовы к тому что ремонтопригодность такой конструкции резко снижается, так как даже про ТУ и ГОСТу межцентровое расстояние у смесителей может быть 150 плюс-минус 1 — 2 миллиметра. При последующей замене, если новый смеситель подойдет отлично то значит повезло, а если нет, то опять можно будет вспомнить про все те же эксцентрики. Вывернут бочата и в муфты вкрутить эксцентрики.
Сам ставил смесители напрямую на полипропиленовые муфты через ниппеля 3/4 х 1/2, но только не в столь ответственных местах как например помещение для круглогодичного пребывания. На даче — пожалуйста Так если водяная станция стоит на давлении 2,5 Атмосферы, думаю такое крепление вполне подойдет.
Установка чашек смесителя вплотную к стене
В санитарной зоне (в ванной или душевой) все должно быть доведено до совершенства – отсутствие швов и значительных зазоров здесь играет не столько эстетическую, сколько защитную функцию. Чем менее значительными будут швы и зазоры — тем меньшее количество влаги сможет в них задержаться и, тем менее вероятно появление в этих зонах, знакомого многим, черного грибка, вывести который практически невозможно.
Для того, чтобы исключить попадание воды в зоны подключения смесителей, полотенцесушителей и прочих сантехнических приборов к системе водоснабжения, используются специальные декоративные чашки (отражатели) — круглые металлические накладки, которые накручиваются на штуцер эксцентрика до упора о поверхность плиточной облицовки.
Причина появления шва
При выполнении корректного монтажа коммуникаций и качественного устройства плиточной облицовки — отражатели соприкасаются с поверхностью вплотную, не оставляя шва. Однако, такой монтаж можно осуществить только в случае, правильного расчета, произведенного на этапе установки труб и согласованного с толщиной будущей плиточной облицовки. Если Вы выполняли отделку ванной сторонними наемными силами и, при этом, сантехники не смогли договориться с плиточниками – скорее всего отражатели будут расположены на значительном расстоянии от стены – не зная толщины облицовки, сантехники, для страховки, просто выдвигают штуцеры подальше, и, впоследствии, они не могут быть корректно закрыты облицовкой.
неправильный монтаж правильный монтаж
Методы устранения дефекта
Можно ли решить данную проблему и скорректировать положение чашек? В определенных случаях – можно. Для решения данной проблемы существует два метода:
Данный метод позволяет легко устранить зазор, сняв смеситель и заменив исходную чашку на отражатель большей высоты. Наибольшее распространение получили чашки высотой 20, 25, 35 мм. Таким образом, если Ваша чашка имеет высоту 20 мм — приобрести отражатель высотой 25 или 35 мм не составит труда.
Будьте внимательны — отражатели также имеют и несколько величин диаметров (1/2, 3/4, 1 дюйма). Подбирайте диаметр в соответствии с типоразмером эксцентриков.
Наиболее часто применяются чашки с диаметрами отверстий — 1/2 дюйма. Не страшно, если высота чашки окажется чуть больше необходимого для закрепления участка резьбы (на 1-2 мм) — ее прижмет крепежная гайка смесителя. Однако, значительные отклонения скомпенсировать не удастся.
2. Подрезка эксцентриков
Очень часто, использовать первый метод не удается, как, например, в случае незначительного зазора между чашкой и стеной. Ваш смеситель, также, может быть уже укомплектован декоративными чашками (такое очень часто встречается в случае покупки качественных импортных смесителей), в этом случае, подобрать более высокий отражатель, соответствующего качества и дизайна, будет практически невозможно.
Решить проблему в такой ситуации можно, используя более трудоемкий, но, вместе с тем, самый эффективный метод — непосредственную коррекцию длины эксцентриков. Используя УШМ и отрезной диск по металлу, резьба эксцентрика обрезается до нужного размера со стороны закрепления смесителя. При этом, сами эксцентрики можно не выкручивать. При необходимости, подрезку можно выполнить с обеих сторон эксцентрика. Для фиксации и обеспечения герметичности достаточно 5-7 мм резьбы с обеих сторон — остальное теоретически можно подвергнуть обрезке.
Установка чашек смесителя
Перекройте подачу воды, затем, кратковременно открыв краны, сбросьте остаточное давление. Снимите смеситель: используя разводной, или обычный рожковый ключ, ослабьте, поочередно, обе крепежные гайки, затем — открутите их полностью.
ВАЖНО: Во избежание повреждения поверхностей хромированных элементов — оберните рабочую поверхность ключа малярным скотчем. Удалите чашки и накрутите на штуцеры отражатели нужной высоты до упора о поверхность стены
Удалите чашки и накрутите на штуцеры отражатели нужной высоты до упора о поверхность стены.
Установите смеситель, затягивая гайки поочередно.
Определите — какую часть резьбы следует отрезать, а также — стоит ли выполнять подрезку с обеих сторон эксцентрика.
Снимите смеситель способом, описанным выше.
Если есть возможность, лучше, все-таки, снять эксцентрики — так выполнять рез будет удобнее и безопаснее. Отметьте контур реза, обернув резьбу изоляционной лентой.
С помощью УШМ, выполните рез эксцентриков.
Установите эксцентрики, предварительно уплотнив резьбу и выровняйте их по горизонтали (см. установка смесителя).
Установите на эксцентрики чашки, закрутив их до упора о стену.
Эксцентрик сантехнический INDIGO, с отражателем 1/2″х3/4″
Мы доставляем товары напрямую от партнёров со всей России. Эти товары не представлены в магазинах и доступны только для заказа на сайте.
Арт. 92708665 В списке покупок В список покупок В сравнении В сравнение
Описание
Эксцентрик сантехнический. Диаметр резьбы: 1/2″х3/4″ (15 мм х 20 мм). В комплекте с отражателем.
Характеристики
Отзывы
Эксцентрик сантехнический INDIGO, с отражателем 1/2″х3/4″ в Москве
Эксцентрик сантехнический INDIGO, с отражателем 1/2″х3/4″ и другие товары в данной категории доступны в каталоге интернет-магазина Леруа Мерлен в Москве по низким ценам. Ознакомьтесь с подробными характеристиками и описанием, а также отзывами о данном товаре, чтобы сделать правильный выбор и заказать товар онлайн.
Купите такие товары, как Эксцентрик сантехнический INDIGO, с отражателем 1/2″х3/4″, в интернет-магазине Леруа Мерлен, предварительно уточнив их наличие. Вы можете получить товар в Москве удобным для Вас способом, для этого ознакомьтесь с информацией о доставке и самовывозе.
Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на такие товары, как «Эксцентрик сантехнический INDIGO, с отражателем 1/2″х3/4″», но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.
Зачем нужны эксцентрики для смесителя
Замена сантехнического оборудования в ванной или на кухне – распространенная задача, которая, тем не менее, требует и определенной сноровки. Иногда без специального приспособления – эксцентрика, невозможно установить кран или смеситель ровно.
Деталь для легкой установки сантехнического оборудования
Поэтому тот, кто решил поменять кран или смеситель на стену, может столкнуться с несоответствием размеров входных патрубков. Для этого и применяются разные эксцентрики.
Что это такое?
Выбор смесителя – ответственная задача, в которой нужно учитывать множество параметров. От этого вдвойне обидно, когда смеситель, казавшийся идеальным, в итоге не подходит по какой-то одной величине. Чаще всего это бывает расстояние между его входными патрубками, которое не совпадает с расстоянием уже установленных в квартире выводов водопровода.
Теоретически, это расстояние во всех квартирах старой постройки должно было составлять ровно 15 см, но нередко вследствие брака реальное значение отличается на несколько сантиметров. А иногда эти выводы в свое время подгонялись под какую-то давно устаревшую конкретную модель смесителя, которая устанавливалась в квартире при постройке дома. К счастью, эта проблема легко решается. Как раз в такой ситуации и придет на помощь небольшая, но очень важная деталь – эксцентрик для смесителя.
По своей сути типичный эксцентрик представляет собой специальный переходник, призванный соединять входные патрубки смесителей и выводы водопроводной системы. Подгонка размеров при этом осуществляется за счет того, что такая деталь обычно имеет вид двух небольших отрезков металлической трубы разного диаметра, которые соединены между собой не соосно, а с некоторым расстоянием между осями. Именно это расстояние и позволяет нивелировать разницу между положениями входов смесителя и выводов трубопровода. К участку меньшего диаметра при этом обычно присоединяется смеситель, а выход большего диаметра чаще всего рассчитан на подключение к водопроводной сети.
Производители сантехники, конечно же, в курсе существования проблемы несоответствия расстояний. Поэтому многие доступные на рынке модели смесителей по умолчанию оснащены эксцентриками, входящими в комплект поставки. Несмотря на то что в этом случае одна из проблем (соответствие диаметра эксцентрика размерам входных патрубков смесителя) решается, нередко «родные» эксцентрики по качеству уступают деталям сторонних производителей.
Кроме того, бывают ситуации, когда поставляемые с сантехникой эксцентрики либо не подходят по размерам к выводам трубопровода, либо имеют недостаточное для подгонки расстояние между осями. Так, со смесителями фирмы Argo обычно поставляются эксцентрики с диаметром предназначенной для крепления к водопроводу части только в ¾ дюйма и длиной в 40,5 мм. Это ограничивает возможность установки такого смесителя в квартирах, где выводы трубопровода расположены на большом расстоянии или имеют другой диаметр.
Так что покупка смесителя почти всегда приводит к необходимости поисков подходящего эксцентрика. Однако эти детали доступны в широком ассортименте. Поэтому прежде чем приступать к выбору подобного фитинга, нужно разобраться в том, чем они отличаются, и какие их виды сейчас представлены на рынке.
Характеристики
Таким образом, эксцентрик – это сантехнический переходник для установки смесителя в ванной комнате, позволяющий сопрячь размеры деталей. Продаются эти изделия всегда попарно, а цена обычно указывается за комплект.
Исходя из условий эксплуатации, важнейшими его характеристиками будут:
Именно на эти характеристики следует обратить особое внимание при выборе нужной модели этого фитинга. Диапазон цен на изделия находится в пределах от 200 до 2000 рублей в зависимости от материала, изготовителя и размеров.
Виды и размеры
Современная фурнитура для сантехники выпускается многими компаниями. Эксцентрики пользуются особой популярностью, так как позволяют адаптировать все водопроводные механизмы под определенный стандартный размер. Условно эти изделия разделяют на несколько видов.
Обратите внимание, что такая фурнитура бывает как с внешней, так и с внутренней резьбой. Поэтому важно оценивать эти параметры при покупке. Многие известные производители подобных изделий покрывают их декоративными красками. Сегодня на рынке можно найти эксцентрики, имитирующие несколько материалов: медь, латунь, золото, серебро и многие другие.
Одним из критериев эксцентрика являются его габариты. Правильно подобранная конструкция позволяет осуществить быстрое подключение всех приборов. Практически все эксцентрики имеют на торцах резьбовые соединения. Но их диаметр может отличаться, так как они используются для подключения различных систем. Зачастую эти характеристики составляют ½ и ¾ дюйма, что соответствует большинству стандартных выходов для водопроводов и смесителей.
Еще одним критерием является размер по плечу эксцентрика. Данная характеристика указывает, насколько можно увеличить расстояние между точками при повороте в крайнее положение. Сегодня на рынке встречается несколько типоразмеров подобных конструкций: 40 мм, 60 мм, 80 мм.
Некоторые производители маркируют такие устройства специальными обозначениями – М8, М10 и т. д. Все это зависит только от конкретной марки эксцентрика и его предназначения. Типоразмеры изделий зачастую являются стандартными, что позволяет использовать их для решения большинства задач.
Выпускают эксцентрики нестандартной формы, позволяющей более гибко адаптировать систему к сложным условиям.
Зачем нужен эксцентрик
Ассортимент смесителей на сегодняшний день очень разнообразен. Каждый смеситель имеет свои технические параметры, отличающиеся конструктивными особенностями, внешним видом и расстоянием между патрубками. Часто при установке смесителя возникают некоторые сложности с его креплением и несовпадением стыковых отверстий. И вот в таких случаях на помощь приходит эксцентрик для смесителей.
Установка эксцентриков для смесителя предполагает вкручивание одного края с узкой и наружной резьбой непосредственно в водопровод, то есть водопроводную трубу, а другой конец с внутренней резьбой служит для крепления к нему одного из патрубков сантехнического устройства. Некоторые виды эксцентриков для смесителя изготавливаются из латуни или бронзы. Если трубы изготовлены из пластика, то нет никакой разницы, из какого материала изготовлен эксцентрик, а вот при вкручивании в металлический водопровод эксцентрик должен быть из того же металла, в данном случае это нержавейка. Таким способом обеспечивается одинаковое давление в середине трубы и температурное расширение, что автоматически устраняет протечку воды.
Установка
Если примерка показала, что длинны эксцентриков слишком много – их нужно укоротить. Укорачивать лучше со стороны резьбы ¾ – она не прячется в стену. В особо тяжелых случаях укорачиваются обе резьбы. Нужно помнить одно важное правило – резьбы должно хватить не менее, чем на три оборота, иначе укорачивание чревато протечками.
При сильном отклонении от соосности, эксцентрики лучше “припиливать” уже по месту. Заранее сложнее угадать конечное положение эксцентрика. Также в решении может помочь замена “родных” резиновых прокладок на силиконовые – они более мягкие. В крайнем случае можно попробовать уложить по две прокладки в одно соединение.
Эксцентрики пакуются уплотнителем и вкручиваются в водорозетки, подробнее о герметизации резьбовых соединений в этой статье. Положения выводов друг к другу хорошо проконтролировать уровнем – тогда смеситель встанет чётко и ровно. Путём корректировки эксцентриков нужно добиться нужного расстояния между ними – обе накидные гайки должны попадать без усилий и трений.
Вкручивать эксцентрики газовым или разводным ключом не совсем удобно, для этого лучше использовать обычный рожковый ключ, зацепляя его за квадратный переход между резьбами. Некоторые изделия обладают внутренней шестигранной структурой – шестигранный ключ в помощь.
Самое сложное позади, остается накрутить отражатели и крана с прокладками. Будьте осторожны с затягиванием накидных гаек – они достаточно хрупкие и могут лопнуть при чрезмерном усилии. Сила затягивания должна быть чуть-чуть сильнее, чем если бы гайку тянули голыми руками.
Какие бывают эксцентрики и можно ли обойтись без них при монтаже смесителя в ванную?
Теория вопроса
Когда мастер самостоятельно устанавливает смеситель, он сталкивается со следующей проблемой: показатель расстояния, которое разделяет трубы, через которые подается вода, и такой же параметр для соответствующих патрубков кранов не соотносятся. Это приводит к тому, что присоединить смеситель к трубам напрямую никак нельзя.
Именно с этой целью в данной статье рассматривается вопрос о том, что такое эксцентрики, поскольку такие приспособления при повороте из одной стороны в другую позволяют мастеру корректировать расстояние, находящееся между двумя втулками.
Зачастую подобного рода конструкции уже входят в приобретаемый набор вместе с самим смесителем, поэтому «изобретать велосипед» установщику не придется – ему необходимо просто прочитать инструкцию и действовать согласно указанным в ней рекомендациям.
Случается, правда, что комплект продается без таких приспособлений либо размеры эксцентриков некорректны. В такой ситуации придется докупать установочный механизм отдельно.
Эксцентрики в комплекте
В случае если конструкция оказалась короче, чем хотелось бы, можно приобрести дополнительный переходник – он поможет откорректировать размеры изделия.
Демонтаж
Замена эксцентрика в ванной комнате начинается с демонтажа устаревшего или пришедшего в непригодность оборудования. Выполнение работы в данной последовательности позволит корректно подобрать новое устройство с учетом всех особенностей подвода труб и пожеланий заказчика.
Как выкрутить эксцентрик? Работу рекомендуется выполнять в следующей последовательности:
Демонтаж смесителя в ванной комнате
Выкручивание устройства из трубы
Откручивать эксцентрики от труб требуется предельно аккуратно, чтобы не повредить резьбу на трубах.
После выполнения работ по снятию эксцентриков необходимо произвести очистку стен, труб и иных комплектующих от скоплений грязи, ржавчины и иных видов загрязнителей.
Процесс установки
При любых сантехнических ремонтных работах первым делом перекрывают трубы. Делают предварительную сборку, чтобы проверить, все ли детали подходят друг другу, легко ли накручиваются гайки, не остается ли лишних запчастей. Необходимо проверить уровень установки, убедиться, что нет перекосов
Важно обратить внимание на длину плеча, чтобы ее достаточно было для прочного соединения со смесителем. Только после этого проводят окончательный монтаж
На резьбу более узкой части эксцентрика наматывают лен по часовой стрелке. Можно использовать другой уплотнитель, например ФУМ-ленту
Соблюдение направления намотки важно для того, чтобы она не соскальзывала во время закручивания детали. При закручивании смесителя могут использоваться уплотнительные резинки, идущие в комплекте
Надо проверить их присутствие.
Вначале детали закручивают вручную, а затем зажимают разводным ключом. После установки, плотного затягивания гаек включают воду и проверяют, нет ли протечек. На этом работу можно считать выполненной. Если на переходнике возникла трещина и он начал протекать, то можно снять смеситель и заменить одну испорченную деталь. Вторую менять не надо, поскольку они совершенно независимы.
Что нужно знать
Гайки имеют хромированную поверхность, которую легко повредить при фиксации, поэтому желательно накладывать на них мягкую ткань при закручивании.
Иногда после фиксации гаек у самих отражателей возникает течь, в этом случае необходимо установить дополнительную прокладку либо заменить ее на более толстую. При этом нельзя прилагать чрезмерные усилия, достаточно закручивать до появления незначительного сопротивления, так как прокладки из современных материалов отличаются высокой герметичностью и не требуют сильного сжатия.
Для того чтобы упростить дальнейшую установку, шланг для душа стоит закрепить на конструкции до ее монтажа. Фиксация душевой лейки не требует использования специальных инструментов, ее легко прикрутить руками.
Сам гусак имеет внутри конструкции две прокладки, остается только соединить точки крепления и затянуть резьбовое соединение. Как было отмечено выше, нельзя слишком сильно затягивать резьбу, чтобы не повредить прокладку.
Монтаж оборудования
Установка новых эксцентриков производится в два этапа:
Крепление эксцентрика к трубам
Для крепления устройства к трубам потребуются:
Монтаж производится по следующей схеме:
Уплотнение резьбы льняной нитью
Для защиты покрытия эксцентрика при затяжке устройства ключами рекомендуется применить прокладку или накидную гайку.
Крепление смесителя к эксцентрику
Заключительный этап – монтаж смесителя выполняется так:
Изоляция соединения между эксцентриком и смесителем
Весь цикл работ по самостоятельной замене эксцентриков подробно представлен на видео.
Таким образом, самостоятельная замена эксцентриков не вызывает проблем и у начинающих мастеров. Главное – правильно подобрать устройство.
Устанавливаем эксцентрики и смеситель
Воспользовавшись прилагаемой к изделию подробной инструкцией, можно легко разобраться, как установить эксцентрики для смесителя, это не трудно.В первую очередь льняную или фторопластовую нить следует аккуратно и максимально плотно намотать по ходу резьбы. Поверх нее нанести силиконовый герметик или масляную краску, допустимо воспользоваться пастой, предназначенной для резьбовых соединений. Однако действие это желательно, но не обязательно.
Эксцентрики нужно поначалу устанавливать вручную, внимательно наблюдая за тем, чтобы не было перекоса. Только убедившись, что выполняемое соединение прошло качественно, можно воспользоваться гаечным или разводным ключом для окончательного затягивания. Эксцентрики должны стоять ровно и без перекоса, а их положение – обеспечивать удобное соединение с гайками смесителя. Лучше всего проверить горизонтальность при помощи уровня. Идущие в комплекте декоративные экраны прикручиваются вручную.
Часто в комплекте с приобретаемым сантехническим изделием идут паронитовые, силиконовые или обычные резиновые прокладки. Используя первый тип, перед использованием рекомендуется подержать их несколько минут в холодной воде. В начале следует “наживить” смеситель, аккуратно прикручивая гайки вручную. Убедившись в отсутствии перекоса и хорошем прохождении резьбы, разводным ключом нужно затянуть гайки до конца.
Как выбрать качественный товар
Меняя старый кран, чаще всего без помощи эксцентриков на обойтись. Часто в комплекте с китайскими или турецкими недорогими изделиями идут хромированные переходники, качество которых вызывает огромное сомнение. Эти блестящие привлекательные детали имеют массу нежелательных свойств – при эксплуатации на резьбе появляется ржавчина, а при установке возможен облом ненадежной головки. Лучше всего приобретать латунный, однако предварительно убедившись, что он цельнолитой.
Переходник по привлекательной цене из спрессованной латуни обладает повышенной хрупкостью и может подвести в любой момент, развалившись на части. Ориентиром при покупке может послужить вес приобретаемого изделия. Латунные переходники значительно тяжелее, да и стоимость их выше.
Золотистый цвет изделия не может служить доказательством, так как иногда под слоем напыления оказывается совсем иной материал.
Также интересно: при обустройстве ванной комнаты не забывайте и про душевые кабины в краснодаре интернет магазин http://santi.su/. Только качественные материалы по доступным ценам!
Отражатели для полотенцесушителя
Отражатели изготовлены таким образом, что внутренний их диаметр совпадает с диаметром резьбы. Но на саму резьбу их приходится надевать редко. Гораздо чаще – на саму поверхность удлинителей. Поэтому разборные отражатели на 3/4 дюйма отлично подходят для внешнего диаметра удлинителей, имеющих резьбу в 1/2 дюйма. Но вот, чтобы надеть их на удлинители с резьбой 3/4 дюйма, нужно слегка подрезать и завернуть внутреннюю кромку, как на фото.
Делается это ножницами по металлу и пассатижами с тонкими губками. Старайтесь не гнуть без необходимости тонкую грань стыка двух половинок окружностей. Два – три сгиба она выдержит, а вот больше уже нет, и с большой долей вероятности сломается.
Вот, что получилось в итоге. Полотенцесушитель с эксцентриками и отражателями.
Выбор нового эксцентрика
При выборе новых эксцентриков следует учитывать следующие параметры:
Если для монтажа смесителя производить смещение труб не требуется, то устанавливается прямой эксцентрик.
Разновидности эксцентриков в зависимости от размеров
Эксцентрик со стандартными параметрами
Последовательные этапы работы
Следующая операция – длинные эксцентрики следует вручную прикрутить к конструкции. Убедитесь, что приспособление корректно соотносится с самой резьбой, лишь тогда плотно заверните его при помощи разводного либо гаечного ключа. Лучше выполнить несколько последовательных вращательных движений инструментом. Тщательно проверяйте, чтобы нити изо льна, которые были намотаны непосредственно на резьбу, не оборачивались – это нарушит функциональность всей конструкции. Если это все же происходит, лучше демонтируйте всю систему, удалите остатки льна с резьбы, после чего вновь обмотайте ее при помощи уплотнителя.
После того, как кран установлен, можно переходить к монтажу отражателей, которые еще называют и декоративными экранами.

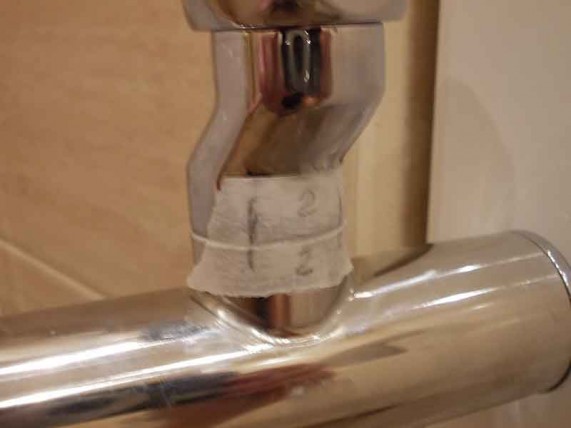

Как установить эксцентрики для полотенцесушителя
Прежде всего, убедитесь в том, что вы купили эксцентрики нужной резьбы. Такие, чтобы стыковались с резьбой полотенцесушителя и краном с “американкой” на отводах стояка. А если резьба не совпадает по размерам или “внутренности-наружности”, то найдите необходимые переходники.
Теперь замерьте расстояние между кранами на стояке и закрутите эксцентрики (пока без всякого уплотнительного материала), выставив отмеренные см. и мм. между ними. Приставьте полотенцесушитель на место и несильно затяните гайки. Если вас все устраивает, то наклейте малярный скотч в месте стыка эксцентриков и резьбы полотенцесушителя и сделайте метки карандашом. Это нужно для того, чтобы собирая конструкцию со льном или другим уплотнителем, вернуться к нужному положению. Теперь прорежьте лезвием ножа скотч по стыку, разберите соединение и начинайте новую сборку с уплотнением резьбы.
Там, где вы видите на эксцентрике большую красивую гайку, лен не нужен. Гайка имеет прокладку, которая отлично соединяется с “американкой” крана.
Кстати, если сам стояк расположен не строго вертикально, то эксцентрики позволяют решить и эту проблему. Нужно лишь, при их накручивании, сделать необходимые отклонения от вертикали в обратную сторону.
Если полотенцесушитель расположен слишком близко к стене, то эксцентрики позволят вам немного увеличить это расстояние. Но только в том случае, если сам полотенцесушитель параллелен стене. Если же это не так, то исправить проблему можно так, как описано в статье о стояке полотенцесушителя.
Еще один момент, которым часто пренебрегают, это установка хромированных удлинителей перед кранами стояка. Они симпатичнее металлических труб или труб полипропилена, торчащих из короба, облицованного плиткой. К тому же, на них можно закрепить разборные отражатели, которые скроют отверстие в плитке.
Эксцентрик для смесителя: особенности монтажа
Несмотря на кажущуюся простоту установки такого механизма, монтаж его следует осуществлять предельно внимательно и аккуратно. Весь процесс состоит из двух этапов:
Перед тем, как приступить непосредственно к работе, нужно перекрыть воду во избежание затопления соседей.
Далее рекомендуется выполнить сборку конструкции без применения уплотнителя – данная стадия нужна для того, чтобы убедиться в отсутствии перекосов изделия в собранном виде, а также сложностей соединения отдельных элементов друг с другом. Если детали оказываются слишком короткими, их следует заменить на эксцентрики для смесителей удлиненные либо дополнительно приобрести специальные экраны для таких конструкций.
Отдельно нужно сказать о демонтаже старого эксцентрика
Его важно открутить максимально аккуратно, после чего требуется обмотать короткую резьбу льном либо лентой из фторопласта. Любое из этих средств должно наматываться очень плотно, во избежание прокручивания материала вокруг основания.
После этого на обмотку следует нанести специальную пасту, которая облегчает работу с резьбовыми соединениями либо силиконовый герметик. При отсутствии данных материалов можно использовать обычную масляную краску. В самом крайнем случае данный этап можно пропустить.
Далее следует тонкая операция, отнестись к которой важно предельно внимательно
Установить смеситель эксцентрики важно осторожно и только вручную. Это позволит избежать возможных перекосов конструкции
Только после того, как будет проверено корректное соотношение устройства с резьбой, эксцентрик можно завернуть более плотно, используя для этого разводной либо гаечный ключ
Это позволит избежать возможных перекосов конструкции. Только после того, как будет проверено корректное соотношение устройства с резьбой, эксцентрик можно завернуть более плотно, используя для этого разводной либо гаечный ключ.
При этом необходимо постоянно проверять, чтобы льняные нити, намотанные ранее на резьбу, не прокручивались. Так как в этом случае функциональность всей конструкции в целом может быть нарушена.
Если проблема со льном все-таки возникла, следует выполнить полный демонтаж установленного оборудования и повторить всю процедуру снова, начиная с этапа обмотки резьбы.
После установки крана можно выполнить монтаж специальных отражателей – декоративных экранов.
Применение эксцентриков для разного типа смесителей и их размеры
Именно для облегчения задач по установке сантехники используются подобные приспособления. По принципу и назначению это переходники, у которых смещенные оси с резьбовыми частями 3/4″x1/2″ (15х20 мм). Один конец вкручивается в водопровод, а на другом крепится один из патрубков сантехнического изделия. Материал изготовления – обычно латунь или бронза.
По стандартам межосевое расстояние между входными отверстиями труб равняется 150 мм. В случаях, когда этот параметр немного не соответствует, то простым проворачиванием переходника удается добиться полной соосности. Таким образом, при помощи эксцентриков можно подогнать размеры любого смесителя под установленные по нормативам трубы.
Иногда «криворукие» сантехники или, может, плиточники делают стандартный размер 150 мм чуть меньшим. В этом случае обычный переходник с длиной плеча 40 мм не поможет и придется искать в специализированных магазинах изделие другой модели. Производители и здесь позаботились о простом потребителе, при желании можно найти такие размеры плеча по центрам:
В комплекте с краном от солидного производителя всегда идет эксцентрик на 40 мм вместе с декоративными отражателями, которые аккуратно прикроют отверстие в плитке, сделанное при строительстве. В зависимости от длины плеча следует устанавливать отражатель соответствующего диаметра, чтобы полностью перекрыть отверстие и переходник.
Завершение установки смесителя
Ну, теперь, после всего написанного мною, я уверен, что вы, несмотря на возможные затруднения, все-таки установили этот девайс так, как следует. Теперь дело за малым. Возьмите в руки смеситель, вставьте прокладки и совместите его гайки с эксцентриками. Равномерно закрутите гайки смесителя. Чтобы не повредить хромированную поверхность гаек, используйте как прокладку мягкую ткань между ключом и гайками.
Если вы закрутили гайки до самых отражателей, но в этом месте при подаче воды возникла течь, то установите прокладки потолще или используйте сразу две. Это решит проблему. Но и прижимать прокладки изо всех сил не нужно. Это может их повредить, что тоже будет причиной протекания. К сожалению, я не могу вам здесь в словах описать степень усилия, на котором следует остановиться. Напишу лишь, что не нужно виснуть на ключе всей тяжестью своего тела, достаточно лишь почувствовать небольшое сопротивление. Прокладка резиновая, легко вминаемая и очень герметичная.
Остальные части смесителя
Конструкция некоторых смесителей такова, что шланг душа лучше прикрутить к смесителю еще до того, как вы установите сам смеситель. Иначе вам может помешать близость поверхности кафеля. Подумайте об этом заранее и при необходимости так и сделайте.
Ну а дальше уж совсем мелочи. Прикрутить душевую лейку к шлангу. В основном для ее закручивания не требуется ключ. Достаточно усилий ваших рук.
И наконец, сам гусак. Посмотрите внимательно на картинку. Внутри гусака уже вмонтированы две прокладки. Вам следует лишь с небольшим усилием совместить места крепления и, нащупав ход резьбы, затянуть ее. Опять же, без фанатизма. Все резьбовые соединения с прокладками, не следует тянуть слишком сильно. Такие излишества в приложении энергии, с большой долей вероятности повредят прокладку. Ощутив небольшое сопротивление, следует тут же прекратить закручивание.
Теперь можно включить подачу воды и проверить все соединения. Если вдруг в местах, где есть прокладки, возникла небольшая течь, следует на 3/4 оборота докрутить гайку и убедиться, что все в порядке, и смеситель готов к эксплуатации.
Виды эксцентриков
Эксцентрик фактически является переходником, упрощающим монтаж смесителя. В отдельных случаях данные элементы монтажа входят в комплект крана, в других случаях, приходится покупать. Второй вариант предпочтительнее, не всегда комплект поставки соответствует представлениям владельцев квартир или особенностям того трубопровода, который достался в наследство.
При некомплекте часто требуется удлинить эксцентрик для смесителя, это можно сделать с помощью дополнительных переходников, но лучше использовать удлиненные модели. Они выглядят эстетичнее и не дают испортить внешний вид не очень добросовестным сантехникам, которые эстетике совершенно не уделяют внимания. На рынке предложено большое разнообразие моделей, очень широкий ассортимент предлагает компания Grohe. Предложенных вариантов действительно хватает на решение целого ряда задач.
Переходники принято делить (на фото):
Также предложены переходники с розеткой и в корпусе, используемые для монтажа дорогой сантехнической фурнитуры. При подборе нужно соблюдать соответствие типами крепления, например, «папа-мама», «мама-мама». Имеется в виду типу внутренней и наружной резьбы, а также крепление. Особый интерес представляют удлиненные переходники. Они позволяют установить кран ниже или выше места входа в трубопровод без проведения дополнительных капитальных сантехнических работ.
Когда это может потребоваться? Например, если вы установили более низкую раковину, или вам не нравится, что расплескивается вода от крана в ванну. С помощь длинных переходников можно сделать эстетичное подключение. Такие эксцентрики для смесителя в ванной выполнены в хроме или в золотом исполнении, смотрятся частью конструкции, которую можно открутить и заменить в любое время на традиционное исполнение.
Установка эксцентриковой стяжки
Рассмотрим, как применяется эксцентриковая стяжка на примере столешницы и шкафа. В качестве примера применения эксцентриковой стяжки можно привести письменный стол, или любой случай, когда необходимо скрыто соединить две детали.
Эксцентриковая стяжка состоит из двух частей шток и эксцентрик. Шток устанавливается в одну деталь, а эксцентрик в другую.
Рис.2. Для установки эксцентриковой стяжки необходимо просверлить несколько отверстий. В одной детали делают несквозное отверстие под эксцентрик диаметром 15 мм и глубиной 12,5 мм (расстояние между центром отверстия и торцом детали равняется длине штока), а также отверстие под шток диаметром 8 мм (расстояние между центром отверстия и поверхностью детали 8 мм). В другой детали делают несквозное отверстие диаметром 5 мм и глубиной 12 мм под установку штока.
Установку эксцентриковой стяжки начинают с разметки. Перед тем как разметить детали необходимо знать установочный размер. В приведенном далее примере установочный размер 26 мм. Узнать размер можно либо на упаковке, либо при покупке, либо замерив шток. От головки до начала резьбы.
Разметка отверстий под эксцентриковую стяжку
Разметку удобно выполнять следующим образом. Необходимо положить соединяемые детали друг на друга, и отметить линию расположения эксцентриковой стяжки.
Рис.3. Удобно делать разметку сразу на обеих соединяемых деталях. На деталях отмечается положение штока относительно переднего или заднего торца детали (обычно 5-7 см). На детали, в которой будет установлен эксцентрик, отмечают центр отверстия по эксцентрик.
На фото соединяются сразу две детали, поэтому разметку делал одновременно.
Далее на той детали, где будет установлен эксцентрик определяется центр отверстия под него. На фото выше это горизонтальная засечка. Длина отрезка — это установочный размер равный 26 мм.
Инструмент для сверления отверстий
После того как разметка сделана необходимо просверлить все отверстия. Отверстия на столешнице делается обычным сверлом диаметром 5 мм. Удобно применять специальные сверла по дереву. Аналогичным сверлом только диаметром 8 мм сверлится отверстие в торце сопрягаемой детали.
Для того чтобы сделать выборку под эксцентрик необходимо специальное сверло Форстнера. Эти специальные сверла бывают различного диаметра, поэтому для качественной установки эксцентрика следует приобрести сверло диаметром равному диаметру эксцентрика.
Рис.4. Отверстие для эксцентрика делают сверлом Форстнера диаметром 15 мм
Здесь важно точно соблюсти глубину отверстия. Традиционная глубина отверстия 12,5 мм
Выдержать глубину отверстия можно используя ограничитель глубины сверления.
С помощью этого сверла делаем отверстие глубиной равной толщине эксцентрика это порядка 12,5 мм.
Рис.5. После того, как готово отверстие под эксцентрик, сверлим отверстие диаметром 8 мм под шток. Порядок сверления отверстий важен, так просверлить слишком глубокое отверстие под шток не позволит отверстие под эксцентрик.
Примеры применения эксцентриковой стяжки.
Рис.6.
Рис.7.
Рис.8.
Выбор нужной модели
Чтобы приобрести подходящую деталь, надо знать расстояние между трубами и параметры смесителя. Если разница в расстояниях существенная, то стоит купить удлиненный эксцентрик с самым большим плечом. Такие детали обычно не включают в комплект.
Диаметр для подключения труб составляет 1/2 или 3/4 дюйма, поэтому эксцентрики подходят ко всем стандартным водопроводам. Очень редко встречаются необычные формы изделий, требующие индивидуального подхода.
Для пластиковых труб металл переходника не имеет значения, а для металлических желательно, чтобы материалы совпадали. Это обеспечивает одинаковое температурное расширение и реакцию на внутренне давление воды, что в конечном счете исключает протечки. В любом случае при обычных стальных трубах специалисты советуют выбирать латунные или бронзовые изделия – это будет самым лучшим вариантом. Латунные переходники должны быть цельнолитыми.
Недобросовестные производители наносят на металл плохого качества напыление, выдавая детали за более дорогие. При постоянном контакте с водой они быстро разрушаются, выходят из строя, начинаются протечки. Чтобы не ошибиться, надо покупать эксцентрики у тех поставщиков, которым вы доверяете, или обращаться в специализированные фирменные магазины.
Варианты и особенности монтажа
Монтаж эксцентриков ничем не отличается от обычной установки смесителя, их прикручивают обычным сантехническим инструментом. В продаже можно встретить более дорогие модели с прокладками «антипротечка». Брендовые переходники отличаются качественным металлом и точным соблюдением размеров, а также отличной нарезкой резьбы. Они не лопаются, когда их прикручивают с чрезмерным усилием.
Каталоги брендов отличаются широким набором вариантов, позволяющих сделать монтаж при любых недостатках трубопровода.
Причем исполнение соединительных элементов придает дополнительный внешний эффект и дает возможность:
К преимуществам брендовых моделей, как уже говорилось, относится большой ассортимент размеров, видов, покрытий и дизайна, разнообразие и возможности можно оценить даже по фото. Когда небольшое дополнение к крану в ванной способно сделать соединение эстетичным и удобным, это очень важный фактор выбора. Особенности монтажа коротких и длинных переходников можно посмотреть в видео.
Внешний вид и характеристики
Вращая эксцентрик по кругу, можно добиться идеальной стыковки труб с патрубками смесителя. Иными словами, он выступает в роли переходника, помогает обеспечить надежное соединение и делает процесс монтажа более простым. При помощи этой детали можно устанавливать в ванной, туалете, на кухне краны самых разных производителей.
Часто эти детали входят в набор для смесителя и указаны в инструкции по установке. Если же их нет, то несложно найти такие изделия в продаже отдельно.
Параметры эксцентриков, на которые обращают внимание, следующие:
Некоторые производители в эстетических целях покрывают переходник декоративной краской, имитирующей золото, серебро или медь, но это не влияет на качество. Устройства рассчитаны на расстояние между трубами в 150 мм. Цены отличаются в зависимости от производителя и применяемого материала. Иногда отличия по стоимости существенны, поэтому надо внимательно изучать предложения магазинов.
Популярные поломки эксцентриков
При откручивании старого латунного эксцентрика, бывает, что резьба прикипела к трубе и отломилась.
Чтобы ее вытащить, необходимо вооружиться полотном от ножовки по металлу, молотком и плоской отверткой:
Полотном от ножовки сделать первый пропил застрявшей внутри резьбы
Действовать нужно осторожно, чтобы не повредить внутреннюю резьбу трубы. Необходим контроль процесса: допилив до нужного момента, почувствуется сопротивление
Латунь намного мягче, чем металл.
Отступив 5 мм, сделать второй пропил.
Конец плоской отвертки аккуратно вставить между выпиленным сектором и внутренней резьбой уголка под углом 15 градусом, и несильными ударами молотком по отвертке, отсоединить застрявшую резьбу переходника.
Плоскогубцами вытащить остатки.
Нужно проследить, чтобы кусочки не провалились в трубу. Если это случилось, их можно убрать резким включением воды.
Если при неосторожном выбивании отломившегося сектора, повредилась резьба трубы, то вкрутить новый переходник, затем выкрутить, намотать уплотнитель с герметиком или смазкой и заново закрутить.
Установка или смена водяных эксцентриков для смесителей не требует особенных навыков и можно свободно произвести своими руками. Для этого нужны обычные инструменты, уплотнительные материалы и правильный подбор эксцентриков.
