Элемент нормальный ненасыщенный э 303 что это
Описание
Элемент нормальный ненасыщенный Э ЗОЗ класса 0,02 (ГОСТ 1954-75) применяется в качестве рабочей меры электродвижущей силы (э.д.с.) в стационарных и переносных электроизмерительных устройствах.
УСТРОЙСТВО
Положительный электрод н. э, состоит из ртути а сульфата закиси ртути Hg2SO4, отрицательный — из амальгамы кадмия, находящейся в двухфазном состоянии в диапазоне рабочих температур. В качестве электролита применяется водный раствор сульфата кадмия — CdSO4 s/sH2O, ненасыщенный в диапазоне рабочих температур.
Площадь электродов (поперечного сечения ветвей стеклянной оболочки) не превышает 160 мм2.
Выводы от амальгамы кадмия и ртути выполнены из платиновой проволоки, к которой приварены токовыводы из луженой медной проволоки.

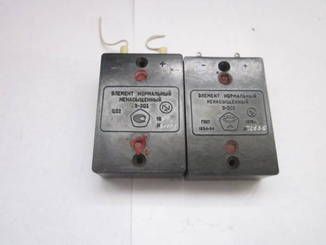

Реагирующие вещества, составляющие н. э. заключены в стеклянную оболочку Н-образной формы, которая герметически запаяна и помещена в пластмассовый корпус с крышкой.
Крышка и корпус имеют два сквозных отверстия для крепления н. э. к устройствам. Крышка крепится к корпусу двумя винтами, которые опечатываются.
Характеристики
Элемент нормальный ненасыщенный Э ЗОЗ
Внутреннее сопротивление н. э. постоянному току при выпуске с производства не более 600 Ом.
Увеличение внутреннего сопротивления и э. в течение первого года службы не более 500 Ом, в течение всего» срока службы не более 1000 Ом.
Сопротивление изоляции между электрической цепью н. э, и его корпусом не менее 1 ГОм.
Изоляция между электрической цепью и корпусом н. э. выдерживает в течение 1 мин действие испытательного напряжения 250 В практически синусоидальной формы и частоты 50 Гц.
Содержание драгметаллов: Пл-99,9—0,028322 г.
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:
Неисправности
О прошивках
Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.
На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.
Схемы аппаратуры
Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
Справочники
На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).
Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.
При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:
Краткие сокращения
При подаче информации, на форуме принято использование сокращений и аббревиатур, например:
Частые вопросы
После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.
Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.
Полезные ссылки
Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.
Элемент нормальный Э303
Элемент нормальный Э303 (Э 303, Э-303, Е303, Е 303, Е-303, Є303, Є 303, Є-303, e303, e 303, e-303)
Класс точности 0,02 ГОСТ 1954-82
Применяется в качестве меры электродвижущей силы (э.д.с.) в стационарных и переносных электроизмерительных устройствах.
Значение э.д.с. при температуре 20 °С при выпуске с производства: от 1,019000В до 1,019600В
Элементы нормальные ненасыщенные (н.э.) Э303 класса 0,02 ГОСТ 1954-82 применяются в качестве меры электродвижущей силы (э.д.с.) в стационарных и переносных электроизмерительных устройствах.
Основные технические характеристики н. э. Э303 соответствуют данным, приведенным в таблице.
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
Мы принимаем оплату:
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Условия гарантийного обслуживания
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Э303 Элемент нормальный
Класс точности 0,02 ГОСТ 1954-82
Применяется в качестве меры электродвижущей силы (э.д.с.) в стационарных и переносных электроизмерительных устройствах.
Значение э.д.с. при температуре 20 °С при выпуске с производства: от 1,019000В до 1,019600В
Элементы нормальные ненасыщенные (н.э.) Э303 класса 0,02 ГОСТ 1954-82 применяются в качестве меры электродвижущей силы (э.д.с.) в стационарных и переносных электроизмерительных устройствах.
Технические характеристики
Основные технические характеристики н. э. Э303 соответствуют данным, приведенным в таблице.
Значение э.д.с. при температуре 20 °С,
Отклонение э.д.с за 1 год, не более
Температура в условиях применения, °С
при выпуске с производства
при експлуатации
нормальных
рабочих
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Приведённые цены являются ориентировочными и на момент заказа требуют уточнения.
Наша компания принимает оплату только по безналичному расчёту.
Элемент нормальный ненасыщенный и его важные свойства
Нормальный ненасыщенный элемент может применяться в качестве электродвижующей силы специально для работы стационарного и переносного измерительного оборудования с разными техническими и практичными свойствами. И именно поэтому стоит внимательно ознакомиться с техническими требованиями такого оборудования во избежание неудобств в последующем. На сайте https://zemchic.ru/item/element_normalnyy_nenasyshchennyy_me4700 предоставляется большой ассортимент устройств такого плана, что позволяет получить многие положительные свойства в плане применения. А также можно проконсультироваться со специалистами своего дела во избежание появления неудобств технического плана и функциональности в последующем.
Особенности изготовления и применения
Элемент нормальный ненасыщенный – это изделие, которое относится к категории гальванических деталей, поэтому можно рассчитывать на работу в сфере электроснаюжения в плане создания электродвижущей силы. Отклонение силы, как правило, колеблется в пределах не более 100 мкВ, но среднее значение температуры составляет не более 20 градусов тепла. И именно поэтому требуется внимательное и грамотное отношение к деталям при выборе для получения функциональности в соответствии с установленными требованиями.
Непосредственно перед применением данного элемента стоит выдержать изделие на протяжении 30 суток или больше при температуре от 5 до 40 градусов, причем уровень относительно влажности должен составлять 80%. Именно так можно получить все поставленные технические и практичные параметры, которые смогут порадовать даже самых требовательных клиентов. Но важно помнить, что изделия обязательно должны быть сертифицированными и проверенными на предмет качества, надежности, практичности и прочих не менее важных свойств.
При выборе типа нормального элемента ненасыщенного стоит учесть способ применения, технические и практичные параметры. И именно поэтому не лишним будет проконсультироваться со специалистами своего дела во избежание неудобств в последующем.
