если цо диска меньше чем на ступице
в продолжении темы о дисках
буква R в размерности шины указывает на радиальную намотку корда.
также есть еще диагональные и арочные шины.
Диагональные практически не используются.
а Арочные — это, скорее, шины с низким давлением. как понимаете, там совсем иная конструкция корда.
корд — металлический(стальной) каркас шины.
по поводу вылета.
чем плох нестандартный вылет?
при уменьшении вылета увеличивается плечо обкатки колеса, так как изменяется колея, что соответственно сказывается на сроке эксплуатации поверхностей трения.
при увеличении вылета… да диск с большим вылетом просто не встанет на ваш авто. если у Вас был до этого диск с вылетом 24, то забудьте о диске с вылетом 46. или покупайте проставки.
ЦО (центральное отверстие) — диск колесный центрируется не колесными болтами или гайками, хотя те имеют коническую головку.А центрируется именно центральным отверстием.
если у Вас диаметр ступицы 70 мм, то центральное отверстие на диске должно быть таким-же.
Только так можно избавиться от проблемы с биением колеса.
крепить колесо нужно через один болт. то есть если их 4, то сначала 1, затем третий.
если их 5, то еще проще) 1-3-5-2-4.
Что делать если любимые диски имеют диаметр ЦО отличный от диаметра ступицы.
Советую брать диск с болшим диаметром.
Поскольку разницу в диаметрах легко можно компенсировать фторопластовыми проставочными кольцами. при правильной эксплуатации их нужно каждый год обновлять, дабы избежать биения.
если диаметр ЦО диска меньше диаметра ступицы, то забудьте про этот диск.
Расточка ЦО приведет к ослаблению конструкции литого диска. С кованными еще может и прокатит. Но операция не из дешевых — расточка ЦО.
Что если центральное отверстие на диске больше?
Если центральное отверстие меньше, установить диски просто не получится, если больше — для установки понадобятся центровочные кольца, или проставки.
Можно ли ставить диск с большим ЦО?
Если цо большое ставим спокойно диск и радуемся. Подгон цо, кольца, нужны только на авто с болтами для облегчения процедуры монтажа колеса. … Диск центруется и держится на ступице ТОЛЬКО за счет конусов болтов /гаек. Чтобы работало, как вы все хотите, нужно чтобы цо диска было притерто к цо ступицы как плунжер.
Как влияет центральное отверстие диска?
Поскольку у штатного оригинального диска центральное отверстие обычно совпадает по диаметру с выступающей частью ступицы, многие думают, что равенство этих диаметров — обязательный и необходимый фактор. Но это не так! Центральное отверстие и его диаметр не играют совершенно никакой роли в центровке и фиксации колеса.
Что такое ЦО на диске?
DIA (ЦО в мм) – диаметр центрального отверстия диска. Он должен соответствовать диаметру центрирующего выступа на ступице автомобиля. Допускается отклонение его величины в большую сторону.
Чем опасны проставки на колеса?
В том числе это происходит за счет того, что при изменении вылета колес машина перестает попадать в стандартную накатанную колею, повышаются риски вылета на скорости. Если проставка не достаточно точно отцентрирована – в этом случае возникают эксцентриситеты, нарушающие баланс автомобиля при движении.
Можно ли ставить диски с другим ЦО?
Если ЦО больше, чем надо
Увеличение центрального отверстия на дисках вполне допустимо, но с одним условием – если вы нашли адаптер нужного размера. Что это такое? Это вкладыш – центровочное кольцо из металла или пластика, внешний диаметр которого соответствует отверстию на диске, а внутренний ступичному диаметру.
Нужно ли ставить центровочные кольца на диски?
Центровочные кольца ОБЯЗАТЕЛЬНО НУЖНЫ если:
1) Если диски на вашем авто крепятся болтами, причем отверстий к примеру 5. Как к примеру на Мерседесе, Ауди или Фольксвагене (5-112), на BMW (5-120), ну и при этом неродное центральное отверстие диска (далее ЦО).
Чем грозит уменьшение вылета диска?
Чем больше вылет тем более колесо утапливается во внутрь. … Допускается уменьшение вылета до 5-7 мм, например установка дисков с вылетом 40-42 не приведет ни к каким последствиям, однако большее уменьшение вылета чревато тем что вылезшие колеса начнут задевать за крылья автомобиля.
Что будет если увеличить вылет диска?
Увеличение вылета приводит к смещению колеса внутрь арки. В результате диск может упереться в тормозной суппорт или детали подвески, и колесо просто не встанет на место.
Что будет если поставить диски с большим вылетом?
Вылетом называется расстояние между срединной плоскостью колеса и поверхностью, которой колесный диск примыкает к ступице. … Именно поэтому, если мы поставим колеса с большим вылетом, колеса расположатся ближе к продольной оси автомобиля. Колея машины при этом уменьшится.
Что такое ЦО и ет?
Это расстояние между привалочной плоскостью колесного диска (плоскость, которой прижимается диск к ступице) и осью симметрии диска (CL). Вылет (ЕТ) измеряется в миллиметрах.
Что такое диаметр ЦО на дисках?
DIA – это размер центрального отверстия (ЦО) колёсного диска. Несмотря на кажущуюся простоту, от размера этого параметра многое зависит. Диаметр ЦО на различных марках авто может отличаться, так как автомобиль проектируется под определённые эксплуатационные характеристики.
Что такое диаметр ЦО Dia?
DIA — диаметр центрального отверстия литого диска (измеряется в миллиметрах). Он должен соответствовать диаметру центрирующего выступа на ступице автомобиля. … Кольцо служит для центрирования на ступице при установке диска.
Почему нельзя ставить проставки?
Проставки и нестандартные колёса значительно изменяют характер управления автомобилем и почти всегда в негативную сторону. Также подобный тюнинг гарантированно приведёт к снижению ресурса подвески. Происходит это из-за перераспределения нагрузок, а также по причине использования тяжёлых нештатных колёс.
Что дает расширение колесной базы?
Проставки незаменимы для многих отечественных полноприводных автомобилей, так как позволяют устанавливать более широкие диски и, соответственно, резину — пятно контакта возрастает, машина увереннее чувствует себя в грязи. …
Для чего ставят проставки на диски?
Что же дают нам проставки? Они позволяют устранить проблему задевания элементов подвески или тормозной системы. Такая ситуация может возникнуть при замене дисков, резины или тормозных суппортов. Проставки-адаптеры дают возможность установить диски с другой сверловкой или сменить тип крепления колес.

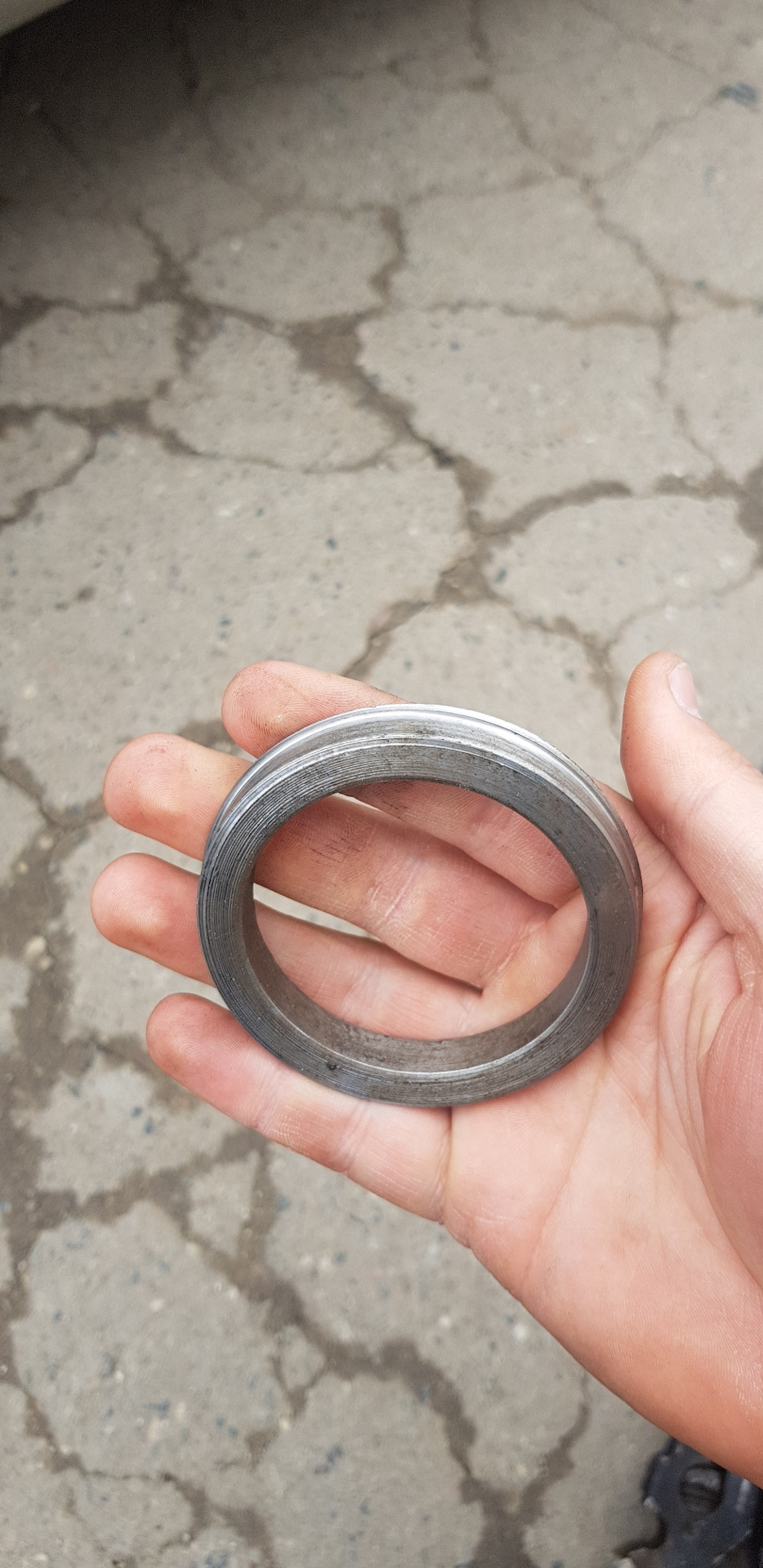

ЦО диска больше чем на ступице? Есть решение!
Эта запись как дополнение к предыдущей www.drive2.ru/l/526414282615687358/. На этих Azev центральное отверстие больше чем предусмотрено конструкцией ступицы. При езде на скоростях выше 80 км/ч, появлялась вибрация и биение в руль, поэтому у токаря были изготовлены адаптеры. После их установки все проблемы ушли! Теперь езжу наслаждаюсь от кочки до кочки😃 Всем ровных дорог!
Audi 100 1993, двигатель бензиновый 2.3 л., 134 л. с., передний привод, механическая коробка передач — колёсные диски
Машины в продаже
Комментарии 17
Виталий они же в автомагазинах есть
Ни как правило наборные.тоесть один в другой вставляется и разных диаметров
читая комменты осознаю, что маркетологи едят свой хлеб не зря…
Я такие кольца покупал пластиковые, но теперь нет проблем выточить так как появился в хозяйстве токарник и фрезер
Парни никому не в обиду, но центровочные кольца это не проблема. Пошел да и купил. А ставить диски с ЦО бОльшим ступицы без колец как минимум глупо. Потом начинают вибрации, и люди сходят с ума в поисках проблем. Потом начинается сдавливание центров в дисках от затяжки, и плюс разбивает посадочное под болты. И того мы получаем кучу гемора на ровном месте.
Полностью согласен. В продаже их море и любых конфигураций.
В моем городе кроме пластиковых я никаких не нашел, да ещё и нужного мне размера не было. Поэтому токарь оказался лучшим вариантом
Парни никому не в обиду, но центровочные кольца это не проблема. Пошел да и купил. А ставить диски с ЦО бОльшим ступицы без колец как минимум глупо. Потом начинают вибрации, и люди сходят с ума в поисках проблем. Потом начинается сдавливание центров в дисках от затяжки, и плюс разбивает посадочное под болты. И того мы получаем кучу гемора на ровном месте.
центровка по ступице на единицах авто…на газели например, но ни на одной модели ауди так не делали. можете взять в руки набор щупов, оригинальный диск и ступицу и замерить )
Да ладно? Штампы тож не в счёт? Или похер на ступицу? Диски усаженные видали хоть раз в живую после таких установок?
неважно штамп или литье. можем еще таврию вспомнить, там вообще ЦО нет…
Таврия это вообще даже не знаю к чему отнести. Но а производители видимо олухи…
Вылет диска. Параметры дисков. (ET, J, h, d)
Параметры дисков, маркировка
А — диаметр диска
В — ширина диска.
ET — вылет диска (Чем меньше вылет, тем больше диск будет выступать снаружи автомобиля. И наоборот, чем больше значения вылета, тем глубже будет «утоплен» диск внутрь автомобиля.)
HUMP (H) — хамп. Кольцевые выступы на ободе, которые предотвращают соскакивание бескамерной шины с колесного диска (рис. 1). Как правило, на колесе два хампа (Н2), но бывает и один (Н), либо же их может не быть вовсе. Хампы могут быть плоскими (FH — Flat Hump), асимметричные (AH — Asymmetric Hump) и комбинированные (CH — Combi Hump).
DIA — диаметр центрального отверстия.
PCD — диаметр окружности центров отверстий колесного диска. Другими словами, это диаметр, на котором расположены крепежные отверстия автодиска.
Пример маркировки диска
Рассмотрим в качестве примера маркировку обода колеса: 7.5 j x16 H2 5/112 ET 35 d 66.6
7,5 — ширина диска в дюймах. Для перевода дюймов в сантиметры, значение в дюймах необходимо умножить на 2,54 см.
J — символ указывает на определенные конструктивные особенности колеса (форму закраин у диска) и не несет смыслового значения для потребителей.
x — означает то, что данный диск нераздельный.
16 — посадочный диаметр колеса, в точности соответствует посадочному диаметру шины.
Н2 — указывает на наличие двух хампов (выступов) на полках обода.
5/112 — PCD (Pitch Circle Diameter). Здесь цифра 5 обозначает количество крепежных отверстий для болтов или гаек, а 112 — диаметр окружности (PCD) в миллиметрах, на которой они расположены.
ET 35 — обозначает, что вылет у данного диска положительный и составляет 35 мм.
d 66.6 — диаметр центрального отверстия (значение DIA). В идеальной ситуации d соответствует посадочному диаметру ступицы в миллиметрах. Если же посадочный диаметр ступицы меньше, чем d диска, то в таком случае используется специальное центрирующие посадочное кольцо (переходное кольцо).
Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?
Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.
А на самом деле? Давайте разберемся во всем по порядку и не спеша.
Что такое вылет диска?
Вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:
ET=a-b/2, где
a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска
Исходя из формулы вычисления, нетрудно заметить, что вылет диска может быть положительным (чаще всего), нулевым и отрицательным. Кроме того, вылет дисков фактически непосредственно влияет на ширину колесной базы, ибо от этого параметра напрямую зависит расстояние между центрами симметрии (по ширине) колес на одной оси.
Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.
В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)
Допустимы ли отклонения вылета диска?
Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.
Почему продавцы заявляют обратное? Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.
Почему для разных комплектаций автомобилей делают разные запчасти?
Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.
Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?
Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.
И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.
Какие силы действуют на детали подвески?
Если разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.
Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).
Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).
И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.
Что происходит при изменении расчетного вылета диска?
На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.
Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.
Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.
Внимание!
1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусмативают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.
УЧИМСЯ ПОДБИРАТЬ ДИСКИ + ТАБЛИЦА РАЗМЕРОВ СТУПИЦ (ПОЧТИ ВСЕ АВТО)
УЧИМСЯ ПОДБИРАТЬ ДИСКИ + ТАБЛИЦА РАЗМЕРОВ СТУПИЦ
Поговорим про основные понятия, которыми приходится оперировать при подборке автомобильных дисков.
Параметры LZ и PCD («сверловка»)
LZ – количество крепежных отверстий;
PCD – диаметр окружности в миллиметрах, на которой расположены крепежные отверстия.
Например, в обозначении «4х98»: 4 – это количество отверстий; 98 – диаметр (в миллиметрах) окружности, на которой они расположены.
ET (вылет диска) – расстояние в миллиметрах между плоскостью крепления диска к ступице автомобиля и воображаемой плоскостью, проходящей по середине обода.
Например, в обозначении «Вылет 35» или «ЕТ 35»: 35 – это расстояние в миллиметрах между плоскостью крепления диска к ступице автомобиля и воображаемой плоскостью, проходящей по середине обода.
Об этом уже писали и не раз. www.drive2.ru/b/1635357/
Общее правило таково: есть большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5 мм от стандартного.
И еще одно важное замечание. Параметр ET необходимо рассматривать в рамках стандартного размера диска. То есть вылет является «родным» строго только для определенной ширины диска. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет.
DIA – диаметр центрального отверстия диска (в миллиметрах)
Производители колес в большинстве случаев выпускают колеса с максимально возможным центральным отверстием. Для установки такого колеса на конкретную модель автомобиля используются специальные проставочные кольца из пластика или металла. Внешний диаметр колец равен центральному отверстию диска, внутренний – диаметру посадочного цилиндра на ступице автомобиля.
Например, в маркировке проставочного кольца «67,1–60,1»: 67,1 – внешний диаметр кольца, равный диаметру центрального отверстия диска, в миллиметрах; 60,1 – внутренний диаметр кольца, равный диаметру посадочного цилиндра на ступице конкретного автомобиля, тоже в миллиметрах.
Окончательное центрирование осуществляется болтами или гайками по коническим или сферическим поверхностям в отверстиях крепления диска.
Alfa Romeo
Model Year PCD Offset Bore
145,146 94 to 01 4×98 35 to 42 58.1
147 00 5×98 35 to 42 58.1
155 94 to 98 4×98 35 to 42 58.1
156 98 5×98 35 to 42 58.1
164 4 Stud 88 to 98 4×98 35 to 42 58.1
164 5 Stud 88 to 98 5×98 35 to 42 58.1
166 99 5×108 35 to 42 58.1
33 86 to 96 4×98 35 to 42 58.1
Audi
Model Year PCD Offset Bore
100/200 90 to 94 5×112 30 to 42 57.1
80/90/Coupe 92 to 95 4×108 35 to 42 57.1
A2 00 5×100 38 to 45 57.1
A3 96 to 03 5×100 38 to 42 57.1
New A3 03 5×112 42 to 50 57.1
A4 94 to 00 5×112 35 to 42 57.1
A6 94 5×112 35 to 42 57.1
A8 02 5×112 35 to 42 57.1
A8/S8 94 to 02 5×112 35 to 42 57.1
Allroad 00 5×112 15 to 25 57.1
Cabriolet 92 to 00 4×108 35 to 42 57.1
S3 98 5×100 35 to 42 57.1
S4 98 to 91 5×112 35 to 42 57.1
S6 94 5×112 35 to 42 57.1
TT 99 5×100 25 to 42 57.1
BMW
Model Year PCD Offset Bore
3 E36/M3 91 to 99 5×120 35 to 45 72.6
3 E46/Z3 1.8 98 5×120 35 to 45 72.6
3 Series E30 86 to 91 4×100 15 to 20 72.6
5 Series E34 87 to 95 5×120 15 to 25 72.6
5 Series E39 95 to 03 5×120 15 to 25 74.1
5 Series E60 03 5×120 15 to 25 72.6
7 Series E32 87 to 94 5×120 15 to 25 72.6
7 Series E38 94 to 02 5×120 15 to 25 72.6
7 Series E65 02 5×120 15 to 25 72.6
8 Series E31 90 to 99 5×120 15 to 25 72.6
M3 E30 89 to 92 5×120 15 to 25 72.6
M5 Series E39 95 to 03 5×120 15 to 25 74.1
X5 00 5×120 40 to 50 72.6
Z4 03 5×120 35 to 45 72.6
New Mini 01 4×100 35 to 48 56.1
Citroen
Model Year PCD Offset Bore
Berlingo 96 4×108 15 to 20 65.1
C2 03 4×108 15 to 25 65.1
C3 02 4×108 15 to 25 65.1
C5 01 4×108 15 to 25 65.1
C8 02 5×98 25 to 38 58.1
Evasion 94 to 02 5×98 25 to 38 58.1
Relay 98 5×98 15 to 20 58.1
Saxo 4 Stud 92 4×108 15 to 20 65.1
Saxo VTR/VTi 97 4×108 15 to 20 65.1
Xantia 93 to 97 4×108 15 to 20 65.1
XM 89 to 90 5×108 34 to 42 65.1
Xsara 97 4×108 15 to 20 65.1
Xsara Picasso 99 4×108 15 to 20 65.1
ZX 90 to 98 4×108 15 to 20 65.1
ZX 16v 92 to 98 4×108 15 to 20 65.1
Fiat
Model Year PCD Offset Bore
Barchetta 95 4×98 35 to 42 58.1
Bravo & Brava 96 to 01 4×98 35 to 42 58.1
Coupe 16V 95 to 01 4×98 35 to 42 58.1
Doblo 01 4×98 35 to 42 58.1
Florino 95 to 00 4×98 35 to 42 58.1
Idea 03 4×98 35 to 42 58.1
Marea 96 4×98 35 to 42 58.1
Multipla 99 4×98 25 to 38 58.1
Panda 03 4×98 30 to 38 58.1
Punto I 94 to 00 4×98 35 to 42 58.1
Punto II 94 to 00 4×98 35 to 42 58.1
Stilo 01 4×98 35 to 42 58.1
Tipo & Tempra 88 to 95 4×98 35 to 42 58.1
Uno 85 to 95 4×98 35 to 42 58.1
Uno Turbo 85 to 95 4×98 35 to 42 58.1
Ford
Model Year PCD Offset Bore
Cougar 98 to 02 4×108 35 to 42 63.4
Escort/Orion 80 4×108 35 to 42 63.4
Escort Cosworth 92 to 96 4×108 15 to 20 63.4
Fiesta 90 to 01 4×108 35 to 42 63.4
Focus 98 4×108 38 to 45 63.4
Focus C-MAX 03 5×108 38 to 42 63.4
Focus RS 03 4×108 40 to 45 63.4
Fusion 02 4×108 37 to 45 63.4
Galaxy 95 5×112 35 to 45 57.1
KA 96 4×108 35 to 42 63.4
Mondeo 93 to 00 4×108 35 to 42 63.4
New Fiesta 02 4×108 38 to 42 63.4
New Mondeo 00 5×108 38 to 45 63.4
Probe 94 to 98 5×114 35 to 42 67.1
Puma 90 to 01 4×108 35 to 42 63.4
Scorpio 94 to 00 4×108 35 to 42 63.4
Scorpio/Gran 86 to 94 5×112 35 to 42 63.4
Sierra 84 to 94 4×108 35 to 42 63.4
Street KA 03 4×108 35 to 42 63.4
Transit Connect 02 5×108 35 to 45 63.4
Honda
Model Year PCD Offset Bore
Accord 03 5×114 45 to 50 64.1
Accord / Prelude 2.0 90 to 97 4×114 38 to 45 64.1
Accord 2.0 99 to 03 4×114 45 to 50 64.1
Accord 2.3 Type R/V 01 to 03 5×114 45 to 50 64.1
Civic 00 4×100 35 to 45 56.1
Civic / CRX 84 to 00 4×100 35 to 42 56.1
Civic 1.8 / Aerodeck 97 to 01 4×114 35 to 42 64.1
Civic Type R 01 5×114 40 to 50 64.1
CR-V 95 5×114 38 to 45 64.1
HR-V 99 5×114 37 to 45 64.1
Integra Type R 99 5×114 35 to 45 64.1
Jazz 01 4×100 35 to 45 56.1
Legend 91 5×114 42 to 50 70.1
Prelude 2.2 97 to 01 5×114 45 to 50 64.1
Shuttle 95 to 00 5×114 40 to 50 64.1
Stream 01 5×114 38 to 45 64.1
Hyundai
Model Year PCD Offset Bore
Accent 94 to 00 4×114 35 to 45 67.1
Coupe & Tib 95 to 01 4×114 35 to 45 67.1
E Lantra 01 4×114 35 to 45 67.1
Getz 02 4×100 35 to 45 54.1
Lantra 91 to 01 4×114 35 to 45 67.1
Matrix 01 4×114 35 to 45 67.1
Santa Fe 00 5×114 35 to 45 67.1
Sonata 93 4×114 38 to 45 67.1
Trajet 00 5×114 35 to 45 67.1
XG 00 5×114 35 to 45 67.1
Kia
Model Year PCD Offset Bore
Carens 00 4×114 35 to 42 67.1
Clarus 96 4×114 35 to 42 67.1
Magnetis 01 4×114 35 to 42 67.1
Mentor / Shuma 94 4×100 35 to 42 67.1
Rio 00 4×100 35 to 42 54.1
Sedona / Carnival 99 5×114 35 to 42 67.1
Sorrento 94 5×139.7
Sportage 93 5×139.7
Lexus
Model Year PCD Offset Bore
ES 300 92 5×114 38 to 45 60.1
GS 300 / GS 400 93 5×114 38 to 45 60.1
IS 200 / IS 300 99 5×114 38 to 45 60.1
LS 400 91 to 94 5×114 38 to 45 60.1
RX 300 00 5×114 38 to 45 60.1
RX 470 92 5×114 38 to 45 60.1
Mazda
Model Year PCD Offset Bore
121 96 to 00 4×108 35 to 45 63.4
2 03 4×108 35 to 45 63.4
3 03 5×114 35 to 45 67.1
323 89 to 98 4×100 35 to 45 54.1
323 2.0 / 1.8 Se 94 to 98 5×114 35 to 45 54.1
6 02 5×114 35 to 45 67.1
626 / 929 92 5×114 35 to 45 67.1
Demio 98 to 02 4×100 35 to 45 54.1
MPV 98 5×114 35 to 45 67.1
MX3 92 to 97 4×100 35 to 45 54.1
MX5 / Miata 92 4×100 35 to 45 64.1
MX6 92 to 98 5×114 35 to 45 59.6
Premacy 99 to 03 5×114 35 to 45 67.1
RX7 89 to 92 5×114 35 to 45 59.6
RX8 03 5×114 35 to 45 67.1
Tribute 01 5×114 35 to 45 67.1
Xedos 6 92 to 99 5×114 35 to 45 67.1
Xedos 9 92 5×114 35 to 45 67.1
Mercedes
Model Year PCD Offset Bore
190 W201 95 to 93 5×112 35 to 42 66.6
A Class 98 5×112 45 to 50 66.6
C Class W202 93 to 00 5×112 35 to 42 66.6
C Class W203 00 5×112 35 to 42 66.6
CL Class W215 99 5×112 35 to 45 66.6
CLK W208 97 5×112 35 to 42 66.6
E Class W124 92 to 95 5×112 35 to 42 66.6
E Class W210 95 to 03 5×112 35 to 42 66.6
E Class W211 03 5×112 35 to 42 66.6
M Class ML270/320 98 5×112 66.6
M Class ML430/55 99 5×112 66.6
S Class W140 94 to 99 5×112 35 to 42 66.6
S Class W220 99 5×112 35 to 42 66.6
SL Class R129 96 to 01 5×112 20 66.6
SL Class W230 01 5×112 35 to 42 66.6
SLK R170 96 5×112 35 to 42 66.6
V Class W108 99 5×112 50 66.6
MG Rover
Model Year PCD Offset Bore
MGF 96 4×95.25 18 to 30 56.6
ZR 01 4×100 38 to 45 56.1
ZS 01 4×100 38 to 45 56.1
ZT 01 5×100 38 to 45 56.1
Mitsubishi
Model Year PCD Offset Bore
Carisma 99 4×114 38 to 45 67.1
Carisma 1.6 95 to 99 4×100 38 to 45 56.1
Carisma 1.8 95 to 99 4×114 38 to 45 67.1
Colt/Lancer 92 to 98 4×100 38 to 45 56.1
Diamante 91 5×114 38 to 45 67.1
Evolution I, II & III 93 to 97 4×114 35 to 45 67.1
Evolution IV 96 to 98 5×114 35 to 45 67.1
Evolution V 98 to 99 5×114 35 to 45 67.1
FTO 96 5×114 35 to 45 67.1
Galant 96 4×114 45 to 45 67.1
Grandis 03 5×114 35 to 45 67.1
Outlander 03 5×114 38 to 45 67.1
Pinin 00 5×114 38 to 45 67.1
Space Star 98 4×114 35 to 42 67.1
Space Wagon 98 5×114 38 to 50 67.1
Space Wagon/Runner 90 to 98 4×114 35 to 45 67.1
VR4 98 to 02 5×114 38 to 45 67.1
Nissan
Model Year PCD Offset Bore
100 NX 91 to 00 4×100 35 to 42 59.1
200 SX 88 to 94 4×114 35 to 42 66.1
Almera 99 4×100 35 to 42 66.1
Almera 00 4×114 35 to 42 66.1
Almera Tino 00 5×114 35 to 45 66.1
Maxima / QX 95 5×114 35 to 45 66.1
Micra 89 to 03 4×100 35 to 42 59.1
Primera 91 to 98 4×114 35 to 42 66.1
Serena 93 5×114 35 to 42 66.1
Sunny 91 to 00 4×100 35 to 42 59.1
X Trail 01 5×114 37 to 45 66.1
Peugeot
Model Year PCD Offset Bore 15″
106 4 Stud 91 4×108 15 to 20 65.1 195/45/15
106 GTI 96 4×108 15 to 20 65.1 195/45/15
205, 309 84 to 99 4×108 15 to 25 65.1 195/45/15
206 98 4×108 20 to 25 65.1 195/50/15
306 93 to 01 4×108 15 to 20 65.1 195/50/15
307 01 4×108 15 to 25 65.1 195/65/15
405 87 to 97 4×108 15 to 20 65.1 195/55/15
406/406 Coupe 95 4×108 15 to 25 65.1 195/65/15
605 90 to 99 5×108 35 to 42 65.1 205/60/15
607 01 5×108 35 to 42 65.1 195/65/15
607 V6 01 5×108 35 to 42 65.1
Partner 93 4×108 15 to 20 65.1 205/50/15
Renault
Model Year PCD Offset Bore
Avantime 90 to 98 4×100 35 to 42 60.1
Clio 1 1.2 to 1.8 90 to 98 4×100 35 to 42 60.1
Clio 1 16S & Williams 98 4×100 35 to 42 60.1
Clio 2 1.2 to 1.8 99 4×100 35 to 42 60.1
Clio 2 16V & 2.0 RS 99 4×100 35 to 42 60.1
Espace 03 5×108 38 to 45 60.1
Kangoo 98 4×100 35 to 42 60.1
Laguna 01 5×108 38 to 45 60.1
Laguna 4 Stud 94 to 01 4×100 38 to 45 60.1
Laguna 5 Stud 94 to 01 5×108 38 to 45 60.1
Megane 96 to 99 4×100 35 to 42 60.1
Megane & Coupe 99 to 03 4×100 35 to 42 60.1
R21 4 Stud 88 to 95 4×100 35 to 42 60.1
R21 Turbo 5 Stud 88 to 98 5×108 48 to 45 60.1
Safrane / Espace 4 Stud 94 to 00 4×100 38 to 45 60.1
Safrane / Espace 5 Stud 92 to 03 5×108 38 to 45 60.1
Scenic 97 to 03 4×100 38 to 45 60.1
Scenic RX4 00 to 03 5×108 38 to 45 60.1
Super 5 1.2 1.4 82 to 97 4×100 38 to 45 60.1
Super 5 GT Turbo 92 to 92 4×100 38 to 45 60.1
Trafic 01 5×118 38 to 45 71.2
Twingo 01 5×118 38 to 45 71.2
Vel Satis 02 5×108 38 to 45 60.1
Rover
Model Year PCD Offset Bore
200 / 400 90 to 99 4×100 35 to 42 56.1
25 / 45 99 4×100 35 to 42 56.1
600 93 to 99 4×114 35 to 42 64.1
75 99 5×100 42 to 50 56.1
800 86 to 96 4×114 38 to 45 64.1
Steetwise 03 4×100 38 to 45 56.1
Saab
Model Year PCD Offset Bore
9-3 02 5×110 35 to 42 65.1
900 87 to 93 4×108 35 to 42 65.1
900 / 9-3 87 to 93 4×108 35 to 42 65.1
9000 87 to 98 4×108 35 to 42 65.1
Seat
Model Year PCD Offset Bore
Alhambra 96 5×112 35 to 45 57.1
Arosa 97 4×100 35 to 45 57.1
Ibizia 02 5×100 35 to 45 57.1
Ibizia / Cordoba 93 to 00 4×100 35 to 45 57.1
Ibizia / Malaga 85 to 93 4×98 35 to 45 58.1
Leon Cupra R 03 5×100 35 to 45 57.1
Toledo 93 to 99 4×100 35 to 45 57.1
Toledo II / Leon 99 5×100 35 to 45 57.1
Skoda
Model Year PCD Offset Bore
Fabia 00 5×100 35 to 42 57.1
Felicia 94 to 01 4×100 35 to 42 57.1
Octavia 97 5×100 35 to 42 57.1
Superb 02 5×112 35 to 42 57.1
Subaru
Model Year PCD Offset Bore
Forrester 91 5×100 42 to 50 56.1
Impreza 93 to 97 5×100 42 to 50 56.1
Impreza Sti 02 5×100 42 to 50 56.1
Impreza WRX 01 5×100 42 to 50 56.1
Justy 96 4×114 35 to 42 60.1
Legacy 91 5×100 42 to 50 56.1
SVX 92 to 99 5×114 42 to 50 64.1
Toyota
Model Year PCD Offset Bore
Avensis 96 to 03 5×100 35 to 42 54.1
Avensis Verso 01 5×114 35 to 42 60.1
Camry 91 5×114 35 to 42 60.1
Carina R19 90 to 99 5×100 35 to 42 54.1
Celica T20 90 to 99 5×100 35 to 42 54.1
Celica T23 99 5×100 35 to 42 54.1
Corolla 02 4×100 35 to 42 54.1
Corolla Verso 02 4×100 35 to 42 54.1
Corolla / Peaseo 85 to 01 4×100 35 to 42 54.1
MR2 W20 00 4×100 35 to 42 54.1
MR2 W2 91 to 99 5×114 35 to 42 60.1
Picnic 96 5×114 35 to 42 60.1
Previa 95 5×114 35 to 42 60.1
Prius 00 4×100 35 to 42 54.1
Rav 4 94 5×114 35 to 42 60.1
Sienna 94 5×114 35 to 42 60.1
Starlet 90 to 99 4×100 35 to 42 54.1
Supra 86 to 93 5×114 35 to 42 60.1
Yaris / Yaris 98 4×100 35 to 42 54.1
Vauxhall
Model Year PCD Offset Bore
Astra/Kadet 84 to 98 4×100 35 to 45 56.6
Astra 4 Stud 98 to 03 4×100 35 to 45 56.6
Astra 5 Stud 98 to 03 5×110 35 to 45 65.1
Astra Coupe 98 5×110 35 to 45 65.1
Astravan 98 5×110 35 to 45 65.1
Calibra/Vectra 4 Sd 90 to 02 4×100 35 to 45 56.6
Calibra/Vectra 5 Sd 92 to 02 5×110 35 to 45 56.1
Corsa 00 4×100 38 to 45 56.6
Corsa 1.7 Cdti 03 5×110 38 to 45 65.1
Corsa Van/Combo 96 4×100 38 to 45 56.6
Kadet 03 5×110 38 to 45 65.1
Mervia 03 4×100 35 to 45 56.6
Nova 84 4×100 40 to 45 56.6
Omega 94 5×110 35 to 45 65.1
Sintra 97 to 99 5×115 35 to 45 70.3
Tigra 94 to 00 4×100 35 to 45 56.6
Vectra/Sigrum 02 5×110 35 to 45 65.1
Vivaro 01 5×118 40 to 45 71.2
Zafira 98 5×110 35 to 45 65.1
Volkswagen
Model Year PCD Offset Bore
Corrado 4 Stud 83 to 93 4×100 35 to 42 57.1
Corrado 5 Stud 92 to 98 5×100 35 to 42 57.1
Golf I / Cabrio 76 to 98 4×100 35 to 42 57.1
Golf II & III / Ventro 84 to 98 4×100 35 to 42 57.1
Golf III 5 Stud 92 to 98 5×100 35 to 42 57.1
Golf IV / Bora 98 to 03 5×100 35 to 42 57.1
Lupo 97 4×100 35 to 42 57.1
New Beetle 98 5×100 35 to 42 57.1
New Golf V 03 5×112 40 to 45 57.1
Passat 00 5×112 35 to 42 57.1
Passat 4 Stud 88 to 97 4×100 35 to 42 57.1
Passat 5 Stud 97 to 00 5×112 35 to 42 57.1
Passat W8 02 5×112 35 to 42 57.1
Phaeton 02 5×112 35 to 42 57.1
Polo 95 to 01 4×100 35 to 42 57.1
Sharan 96 5×112 35 to 45 57.1
Touareg 03 5×130 50 71.6
Touareg 2.5 Tdi 03 5×120 50 71.6
Touran 03 5×112 40 to 45 57.1
Transporter 90 5×112 25 to 42 57.1
Volvo
Model Year PCD Offset Bore
440 / 460 / 480 86 to 97 4×100 35 to 42 52.1
7 & 9 Series 82 to 94 5×108 15 to 25 65.1
850 4 Stud 91 to 94 4×108 25 to 42 65.1
850 5 Stud 94 to 97 5×108 35 to 42 65.1
960 95 to 97 5×108 35 to 42 65.1
C70 & S70 98 5×108 35 to 42 65.1
S40 / V40 96 to 00 4×114 35 to 42 67.1
S60 00 5×108 35 to 42 65.1
S80 98 5×108 38 to 45 65.1
V70 97 to 99 5×108 38 to 42 65.1
V70 X Country 00 5×108 28 to 42 65.1
