Форд фокус 3 хэтчбек не работает прикуриватель что делать

Короткое замыкание прикуривателя Focus 3

Дело было вечером, делать было нечего (в субботу). Решил сделать проводку на рацию «как полагается», потому что до этого дисплей на ней глючил по причине плохого «минуса». Вытащил прикуриватель, коснулся провода — замкнул, легкий дымок, оплавившаяся проводка до разъема прикуривателя (после, слава богу, все целое). Музыка резко выключилась, приборная панель не загорается, стартер не крутит, ЦЗ не работает, замок багажника в закрытом положении (весь инструмент там), освещение салона не работает, аварийная сигнализация включает только правую сторону. При повороте ключа, из признаков жизни было только жужжание бензонасоса, горела одна фара — ближнего света, и габариты только с одной стороны и еще включались дворники сами собой. Потом обнаружил, что еще работает вентилятор печки, стеклоподъемники. Итак, первая мысль — проверка всех предохранителей в салоне и под капотом. Потратил около часа, но все они визуально были целые, особенно тот 20А, с прикуривателя, который должен был отработать свое назначение и не дать току натворить дел. Сначала, конечно, паника. Потом пошел читать интернеты/форумы. Особенно напрягало это беспорядочное нелогичное поведение габаритов, поворотников в режиме аварийки, и фары — почему только справа? где питание левой части? где-то погорели дорожки?
Этими вопросами закончилась субботняя ночь. В воскресенье вооружился лампочкой с проводками, разобрал все к чертям в салоне, начал искать дохлый предохранитель и следы КЗ (оплавившаяся проводка, запахи гари на разъемах и т.п.).

Под рулевой колонкой

Позвонил в сервис — эвакуатор + 500 руб диагностика + 300 руб/час поиск горелых проводов… Сразу эту идею откинул, разведут на деньги и не проверишь, сколько они там искали горелые провода.

В итоге к понедельнику решил проблему следующим образом:

Позвонил знакомому, который прошивает мозги фордам — он подкинул электросхемы на ФФ3, указал примерно где искать. Очень нужная вещь, которая сняла все вопросы почти разом. Обязательно его за это отблагодарю.

С помощью проводка, иголки и лампочки выясняем, что нет питания на одном из проводов к колодке предохранителей в салоне (на которой, кстати, все неработающие агрегаты подвешены).
Далее нашел в электросхемах этот блок (просто начал листать, по названиям предохранителей сориентировался). Называется он BCM (Бэ Цэ Эм):

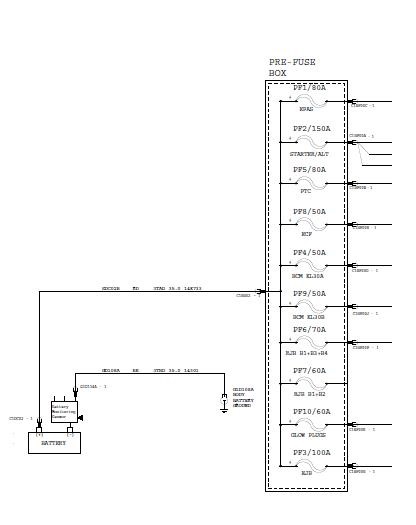

Нас интересует его питание, а именно два + провода, идущие на аккумулятор через блок Pre-fuse. Ищем его также в схемах:

Таким образом, остается найти этот блок под капотом (около аккумулятора). Что и сделалось далее:

Демонтаж:
Снимаем клемму + с аккумулятора.
Снимаем воздушный фильтр, коробку фильтра, убираем в сторону.
Отсоединяем колодку с предохранительной коробки под капотом, отгибаем ее со жгутом, чтобы не мешала.
Получаем доступ к боковой стенке аккумулятора (или торцевой, кому как удобнее). Там крышка, поднадеваем отверткой с каждого шпинька — верхнюю часть можно отогнуть и видим шину силовых проводов, с предохранителями не указанными в руководстве по эксплуатации. Визуально не видно, кто погорел, но нас интересуют только 50А — их там 3 штуки — проверяем нашей выручалочкой — лампочкой с проводками. Находим горелого — второй по порядку, или следующий за 100амперным предохранителем стартера. Открутил, снял, в магазин, купил за 90 рублей, поставил.
Собрал обратно, поставил клемму аккумулятора — все заработало.

Выводы из истории, надеюсь кому-то поможет:
1. Подавляем в себе панику, так быстрее начнет работать мозг на устранение неисправности — можно было схемы найти еще в субботу и воскресенье утром и не разбирать пол-салона.
2. Предохранитель прикуривателя на 20А не оплавился, а почему-то выдержал ток КЗ и пустил его дальше. Зато отработал предохранитель 50А. До сих пор не нахожу этому объяснение. Заменил его на 15ти амперный, а тот растоптал и выкинул куда подальше.

Источник

Положение предохранителя прикуривателя Форд Фокус 3

Задумка производителей Форд Фокус 3 была этакая универсальная машина мира. Выпуская новую модель, Фокус бросал вызов гольф классу, и нужно признать у них это получилось. Первый Фокус появился в России в конце 90 х годов, и спустя одиннадцать лет, он стал самой продаваемой иномаркой в нашей стране.

Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус из трех, который производится одинаково в разных странах без каких-либо изменений. Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях. Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне.
Комплектовался третий фокус различными моторами. Базовый двигатель был 1.6 мощностью 105 лошадиных сил. Был и еще один мотор объемом 1.6, но его мощность уже была 125 лошадиных сил. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор. И на рейтинговой версии был новый двигатель 1.5 EcoBoost мощностью 150 лошадиных сил. К сожалению, проблемы стука холодного двигателя 1.6 на Форд Фокус 2 перешли по наследству и третьему Фокусу.
Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия.

Замена предохранителя прикуривателя Форд Фокус 3

Прикуриватель в автомобиле является не отменной вещью. В современных машинах их устанавливают по два, а то и больше, так как прикуриватель давно уже перестали использовать по прямому назначению. Сейчас прикуриватель используют как розетку в домашнем быту. С помощью него заряжают различные гаджеты, подключают радар-детекторы, видеорегистраторы и т.д. В дальней поездки без прикуривателя просто не обойтись, вы не сможете зарядить телефон, чтоб связаться с кем-либо. Также есть возможность подключить питание ноутбука через прикуриватель. Но что если прикуриватель вышел из строя? Зачастую причиной неработающего прикуривателя является перегоревший предохранитель.

На форд фокус 3 устанавливаются три блока предохранителей

Предохранитель прикуривателя находится в салоне в районе ног переднего пассажира, также как и на Форд Фокус 2

Источник

Почему не работает прикуриватель

Калькулятор расчета тока утечки в автомобиле

Расчет допустимой утечки тока в автомобиле | Онлайн калькулятор

Если перестал работать прикуриватель, то самая вероятная причина — это сгоревший предохранитель, которых у него несколько. Также часто подгорает само гнездо. А может быть в прикуриватель просто попал посторонний предмет. Чтобы узнать какая причина у вас на автомобиле — читайте статью.

Ища причину почему не работает прикуриватель всегда начинайте с проверки предохранителей и потом двигайтесь далее. В таблице коротко указаны места, где обычно находятся предохранители, на популярных марках автомобилей. Хотя конечно, лучше всего пользоваться схемой именно к вашему автомобилю.

Где находятся предохранители на других автомобилях — ищите у нас на сайте, а о причинах можете задать вопрос в комментариях

Если проблема неработающего прикуривателя не решается заменой предохранителя (он целый), то более детально об универсальных методах проверки и устранения неисправностей найдете ответ ниже. Но чтобы выяснить причину, почему перестал работать прикуриватель разберитесь как он устроен и со схемой его работы. Ведь часто она еще пересекается и с магнитолой, и даже часами.

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Места неполадок и причины почему перестал работать прикуриватель

Как видно из схемы работы, прикуриватель перестанет работать, если в любом месте электроцепи возникнет обрыв контакта или его ухудшения. Поэтому если не работает прикуриватель, то причина может быть такая:

Место прогара в гнезде прикуривателя

Этот элемент отвечает за подсветку прикуривателя, который часто выходит из строя

Главная проблема большинства электроприборов, которые мы подключаем к гнезду — отсутствие четкого мирового стандарта штекеров и гнезд. Поэтому и возникают короткие замыкания, которые убивают прикуриватель.

Вторая глобальная причина — многие электроприборы, подключаемые к прикуривателю (компрессоры, пылесосы, холодильники и так далее) потребляют ток выше 20А, тогда как в среднем, он рассчитан на 15-20А. Так что часто система не выдерживает и перегорает в самом слабом месте, которым обычно является предохранитель.

Как вариант решения проблемы — на мощных приборах обрезать штекер для прикуривателя, приделать клещи-”крокодилы” и подключать напрямую к аккумулятору.

Кстати, плохая идея подключать магнитолу к прикуривателю. Хотя она потребляет не так много тока, она все равно отбирает его часть, и при подключении мощных электроприборов вероятность перегорания выше. Да и магнитола может пострадать.

Также не стоит исключать из списка причин обычный обрыв проводов вследствие физического износа или вибраций.

Что делать, когда не работает прикуриватель

Как уже озвучено вначале, наиболее вероятная причина выхода из строя прикуривателя — это сгоревший предохранитель. Поэтому достаем мануал к вашему автомобилю, ищем схему предохранителей и находим тот, который отвечает за именно за питание гнезда прикуривателя. Он может быть либо отдельным, либо совмещенным с другими системами (часто на нем есть маркировка в виде сигареты или надпись Cigar).

“Прозвоните” нужный предохранитель мультиметром или контрольной лампой, чтобы понять рабочий ли он. Если прибора нет, а сам предохранитель не имеет явных следов перегорания, попробуйте заменить его аналогичным и проверить прикуриватель. Заработал — меняйте предохранитель. Нет — ищем дальше.

Прозвон контактов прикуривателя с помощью мультиметра

Второе место, которое достаточно просто проверить — это гнездо прикуривателя. Внимательно осмотрите его на наличие посторонних предметов или следов прогорания по бокам. Дальнейшие действия уже потребуют разборки панели и снятия гнезда прикуривателя, а также наличия мультиметра или как минимум контрольной лампы. Не забудьте предварительно снять минусовую клемму АКБ!

Отсоедините фишку с разъемом прикуривателя от корпуса и прозвоните контакты (если нужно — включите зажигание). Если напряжение подается, внимательно осмотрите корпус. Возможно, на клеммах и разъемах прикуривателя есть налет или окись, которые можно убрать ватной палочкой, смоченной в спирте (дождитесь чтобы он улетучился перед включением прибора). Если это не помогло и гнездо явно перегорело, то поможет только его замена.

Следующий элемент, который нужно внимательно осмотреть — это плавкий предохранитель на корпусе прикуривателя. Чаще всего он имеет изогнутую под 90 градусов форму и соединяет контакты прикуривателя. Если перегорел он, то проблему можно решить с помощью паяльника либо замены корпуса. В большинстве случаев достаточно припаять либо прикрутить кусок проволоки (алюминиевой сечением 1,5 мм2), которая и будет замыкать контакты и выполнять роль предохранителя.

Если при рабочем предохранителе “прозвон” фишки с разъемами показал отсутствие напряжения в сети, то значит проблема либо в проводах, либо в монтажном блоке предохранителей, в котором выгорают токопроводящие дорожки. Причем у отечественных автомобилей это вероятнее всего именно дорожки, а в иномарках — провода.

Чтобы окончательно в этом убедиться, можно пойти двумя путями:

Что делать, если не работает прикуриватель на автомобилях ВАЗ?

Так как розетка прикуривателя чаще всего отказывается работать именно у владельцев отечественных авто то ниже будут приведены несколько полезных советов именно для ВАЗов.

Начните с осмотра предохранителя. Он находится в монтажном блоке в подкапотном пространстве — точное расположение можно посмотреть на схеме вашей модели:

Прозвон предохранителя прикуривателя с помощью самодельной контрольки на ВАЗ 2107

Для определение неисправности прикуривателя на ВАЗ — делается прозвон колодки (черный — минус, красный — плюс питания, белый — плюс при включенных габаритах)

Если предохранитель рабочий, проверьте также есть ли напряжение в его гнезде.

Следующий шаг — проверить есть ли питание на клеммах прикуривателя. Если у вас прикуриватель работает только при включенном зажигании — поверните ключ в замке. Когда прозвон мультиметром не показывает 12 Вольт, значит проблема вероятнее всего в дорожках монтажного блока. Разберите его и пропаяйте прогоревшие дорожки. Ну, а если мультиметр показывает, что питание есть — нужно менять сам корпус прикуривателя.

Что делать, если не работает подсветка прикуривателя

Как было сказано выше, у подсветки прикуривателя есть отдельный предохранитель и отдельный провод для подачи тока на лампочку или светодиод. Поэтому сначала проверьте соответствующий предохранитель, а если он в порядке, разберите прикуриватель и проверьте провод — скорее всего он просто отвалился. Перегорать здесь нечему, поэтому проблема может быть только в этих двух местах.

Источник

Перестал работать прикуриватель Форд Фокус 3

Примечание:

Если в салоне Форд не работает прикуриватель, нужно проверить соответствующий предохранитель. При необходимости, его заменить.

Замена предохранителя прикуривателя Форд Фокус 3

1. В салоне автомобиля, со стороны пассажира, убираем коврик.

2. Под бардачком, снизу, установлен монтажный блок предохранителей и реле. Он закрытый защитным кожухом.

3. Вынимаем 2 клипсы и снимаем защитный кожух.

Так откроется доступ к предохранителям.

4. Находим предохранитель прикуривателя Форд Фокус 3. Нам нужен предохранитель под № 61: первый ряд, четвертый снизу (цыфра 20).

5. Тянем на себя и вынимаем заменяемый предохранитель из блока.

Примечание:

Чтобы его вытащить, понадобятся круглогубцы с ребристыми кончиками. Если они будут плоские и гладкие, то будет очень тяжело вытащить. Также можно взять пинцет.

6. Проверяем напряжение на выводах с помощью мультиметра. Напряжение отсутствует. Значит, предохранитель сгорел.

7. Заменяем предохранитель прикуривателя Форд Фокус 3 на новый с номиналом 20 ампер.

8. Устанавливаем его на место в блоке.

9. Проверяем. Все работает.

Источник

Ford Focus 3 — все предохранители и реле

Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.

Расположение блоков

На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.

Схема

Описание

В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.

Блок в салоне

Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.

Схема

Расшифровка

За прикуриватель отвечает предохранитель номер 61 на 20А.

Блоки под капотом

Пример расположения блоков

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

Фото — схема

Обозначение предохранителей

За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.

Реле

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

Схема

Назначение

Блок в багажнике

Расположен за обшивкой либо защитной крышкой.

Схема

Описание

Инструкция Форд Фокус 3

Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: «скачать«.

По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.

А если останутся вопросы, задавайте их в комментарии.
