как можно увеличить сопротивление призменного образца бетона сжатию
Как можно увеличить сопротивление призменного образца бетона сжатию
5. Как влияет ползучесть на напряжения в бетоне и арматуре?
Рассмотрим схему на рис. 6. После приложения нагрузки N бетон и арматура укоротились на величину, соответствующую относительной деформации eb (благодаря сцеплению, они работают совместно). В бетоне установилось сжимающее усилие Nb1, а в арматуре Nsc1. Затем, вследствие ползучести, деформации выросли на величину eп. Поскольку арматура работает практически упруго, сжимающие напряжения в ней с течением времени возрастают по закону Гука на величину Dssc= eпЕs, а усилие – на величину DNsc = DsscAs (где Аs – площадь сечения арматуры), т.е. Nsc2 = =Nsc1 + DNsc. Но если Nsc растет, а внешняя сила N постоянна, то, значит, усилие и напряжения в бетоне падают: N = Nb1 + Nsc1 = Nb2 + Nsc2. Происходит перераспределение напряжений: бетон частично разгружается, а арматура дополнительно нагружается. При наличии в сжатом бетоне преднапряженной (предварительно натянутой) арматуры растягивающие напряжения в ней падают, “теряются” – отсюда и термин “потери напряжений” (см. главу 2).
6. Что такое усадка бетона?
Это свойство бетона самопроизвольно уменьшаться в объеме (укорачиваться во всех направлениях) в процессе твердения и набора прочности в воздушной среде. Усадке подвергается не весь бетон, а только цементный камень. Уменьшаясь в объеме, он сжимает встречающиеся препятствия (крупный заполнитель, арматуру), от которых, в свою очередь, получает реакции противодействия. Следовательно, в препятствии возникают сжимающие, а в цементном камне растягивающие напряжения. Последние приводят к появлению усадочных трещин. Чем меньше защитный слой бетона и чем больше диаметр арматуры, тем больше вероятность образования усадочных трещин на поверхности бетона (вот, кстати, еще одна причина, почему толщина защитного слоя зависит от диаметра арматуры). Если в обычной арматуре усадка вызывает сжимающие напряжения, то в преднапряженной приводит к уменьшению (потерям) растягивающих напряжений.
7. Почему различают призменную и кубиковую прочность бетона при сжатии?
Призменная прочность Rb наиболее точно соответствует реальной прочности бетона в конструкциях, ее определяют испытанием стандартных призм размерами 150´150´600 мм. Однако изготовление призм требует вчетверо больше расхода бетона, чем изготовление кубов, а их испытание – дело очень трудоемкое (много времени отнимает центрирование призмы на прессе) и требующее дополнительных приборов. Поэтому в строительной практике призмы заменены кубами размерами 150´150´150 мм, хотя их прочность R на 33. 37 % выше, чем Rb (вызвано это, главным образом, влиянием сил трения между плитами пресса и опорными гранями куба). Rb и R связаны между собой эмпирической зависимостью: Rb = (0,77– 0,001R)R.
8. Как можно увеличить сопротивление бетона сжатию?
Разрушение бетонных призм происходит вследствие поперечных деформаций, вызывающих продольные трещины (рис. 7,а). Если призму стянуть поперечными хомутами, то поперечные деформации уменьшатся, продольные трещины появятся позже, разрушение произойдет при более высокой нагрузке – сработает эффект обоймы. Роль внешних хомутов с успехом может выполнить и поперечная (косвенная) арматура в виде сеток или спиралей. Растягиваясь под влиянием поперечных деформаций бетона, арматура сопротивляется и сама воздействует на бетон в виде сжимающих сосредоточенных сил поперечного направления (рис. 7,б).
9. В чем различие между марками и классами бетона по прочности на сжатие?
Марка М – это средняя кубиковая прочность бетона`R в кг/см2; в проектировании железобетонных конструкций с 1986 г. не применяется, но в строительной практике по-прежнему имеет хождение. Класс В – это кубиковая прочность в МПа с обеспеченностью (доверительной вероятностью) 0,95. Как и любой другой материал, бетон обладает неоднородной прочностью – от Rmin до Rmax. Если изменчивость прочности представить в виде кривой нормального распределения (рис. 8), где n – число испытаний, то марка М будет соответствовать ее вершине, а класс В численно соответствует 0,0764М (при коэффициенте вариации 0,135). Например, В30 примерно соответствует М400.
10. Что такое “мягкая” и “твердая” арматурная сталь?
“Мягкая” арматура (классы А-I, A-II, A-III) на диаграмме растяжения (рис. 9,а) имеет три главных участка: упругие деформации (здесь действует закон Гука), площадку текучести при напряжениях spl (предел текучести) и упруго-пластические деформации (криволинейный участок). При проектировании конструкций используют первый и второй участки. Текучесть стали в той или иной степени учитывают в расчетах нормальных сечений на изгиб (при слабом армировании, при многорядном расположении арматуры и т.д.), в расчетах статически неопределимых конструкций по методу предельного равновесия и в других случаях. Третий участок в расчетах не участвует – деформации там столь велики, что в реальных условиях они соответствуют уже разрушению конструкций.
“Твердая”, или высокопрочная арматура (классы А-IV, Ат-IV и выше, B-II, Bp-II, K-7, K-19) не имеет физического предела текучести (рис. 9,б), она деформируется упруго до предела пропорциональности, а далее диаграмма постепенно искривляется. В качестве границы безопасной работы принят условный предел текучести s02, при котором остаточные, т.е. пластические удлинения составляют 0,2 %. У “твердых” сталей прочность выше, чем у “мягких”, но зато меньше удлинения при разрыве d, т.е. у них хуже пластические свойства, они более хрупкие. “Мягкая” и “твердая” сталь – понятия, разумеется, условные и в официальных документах отсутствуют, но они очень удобны в обиходе, потому их широко используют в научно-технической литературе.
11. Насколько важна величина удлинений арматуры при разрыве?
При малых удлинениях может произойти хрупкое (внезапное) обрушение железобетонной конструкции, даже при небольших перегрузках: арматура разорвется, когда прогибы малы, а раскрытие трещин незначительно – другими словами, когда конструкция не подает сигналов, предупреждающих о своем опасном состоянии. Поэтому арматура любого класса должна иметь величину равномерного относительного удлинения при разрыве d, как правило, не менее 2 %.
Для кого выпускается наша продукция и меры ее эксплуатации.
Качественные услуги сантехника: Киев и область (до 25 км).
Интересные и нужные сведения о строительных материалах и технологиях
Прочность бетона
Нарастание прочности бетона во времени. Опыты показывают, что прочность бетона увеличивается во времени и этот процесс может продолжаться годами (рис. 1.3). Однако степень повышения прочности связана с температурно-влажностными условиями окружающей среды и составом бетона. Наиболее быстрый рост прочности наблюдается в начальный период.
Рост прочности бетона напрямую связан с его старением и поэтому зависит, по существу, от тех же факторов.
Существует целый ряд предложений по установлению зависимости между прочностью бетона R и его возрастом. Для нормальных условий твердения бетона на портландцементе наиболее простой является логарифмическая зависимость, предложенная Б.Г. Скрамтаевым:
При сроках твердения, превышающих 7. 8 сут, эта формула даёт удовлетворительные результаты.
При хранении бетона в воде наблюдается более интенсивный рост прочности. В значительной степени это объясняется тем, что в бетоне не образуются поры от испарения воды, в которых давление паров воды направлено из бетона наружу. При водяном хранении давление направлено от внешней среды в бетон.
Прочность бетона при центральном сжатии. Как следует из опытов, ссли бетонный кубнк из плотного бетона имеет достаточно однородное строение и правильную геометрическую форму, то разрушаясь под действием равномерно распределённой нагрузки он приобретает форму двух усеченных пирамид, сложенных малыми основаниями (рис. 1.4, а). Подобный характер разрушения (разрушение от среза) обусловлен значительным влиянием сил трения, которые развиваются между подушками пресса и торцовыми поверхностями образца. Эти силы направлены внутрь образца и препятствуют свободному развитию поперечных деформаций, создавая своеобразную обойму. Эффект обоймы по мере удаления от торцов образца уменьшается.

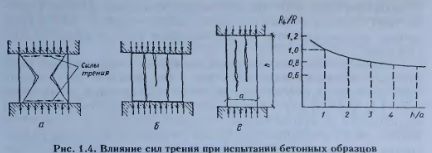

Если устранить влияние сил трения поверхностей касания (например, введением смазки на торцевых гранях образца), то разрушение приобретает иной характер (рис. 1.4, б): в образце возникают трещины, параллельные направлению сжатия. Теперь трение уже не препятствует развитию поперечных деформаций образца и разрушение происходит при гораздо меньшей (до 40 %) сжимающей нагрузке. Образцы-кубы из ячеистого и крупнопористого бетонов разрушаются по продольным поверхностям даже при наличии трения по опорным граням, поскольку связи между их структурными элементами ослаблены пустотами и порами.
Предел прочности на сжатие при испытании кубика подсчитывается делением разрушающей силы Nu на площадь грани кубика А.
В ряде стран (США и др.) вместо кубика принят образец цилиндрической формы высотой 12”(305 мм) и диаметром 6”(152 мм). Для одного и того же бетона прочность цилиндрического образца таких размеров составляет 0,8. 0,9 от прочности кубика с размером ребра 150 мм.
Прочность кубиков из бетона одного и того же состава зависит от размеров образца и уменьшается с увеличением размеров. Так, прочность кубика из тяжёлого бетона с ребром 300 мм составляет примерно 80% от прочности кубика с ребром 150 мм, а кубика с ребром 200 мм — 90%. Это объясняется как снижением эффекта обоймы при увеличении размеров образца и расстояния между его торцами, так и влиянием размеров образца на скорость твердения (чем крупнее образец, тем медленнее он набирает прочность на воздухе) и на вероятное наличие в нём внешних и внутренних дефектов (чем образец крупнее, тем, как правило, этих дефектов больше и прочность ниже).
Однако следует иметь в виду, что хотя кубиковая прочность и принята за эталон показателя прочности бетона (т.е. ее необходимо иметь для производственного контроля), она является условной характеристикой и не может быть непосоедственно использована в расчётах прочности железобетонных конструкций. Реальные конструкции (или их зоны), работающие на сжатие, по форме и размерам отличаются от кубика. В связи с этим, на основании многочисленных экспериментов установлены были эмпирические зависимости между кубиковой прочностью (классом) бетона и его прочностными характеристиками в различных условиях работы, приближающихся к работе реальных конструкций.
Опыты с бетонными образцами, имеющими форму призмы с квадратным основанием а и высотой h (рис. 1 4, в), показали, что с увеличением отношения h/a прочность при центральном сжатии Rb уменьшается (рис. 1.4, г) и при h/a > 3 становится почти стабильной и равной, в зависимости от класса бетона, 0,7. 0,9В. Это связано с тем, что в соответствии с принципом Сен-Венана напряжения, вызванные силами трения по опорным граням, существенны только в окрестности, размеры которой соизмеримы с размерами нагруженной грани. Таким образом, в призмах с высотой, превышающей двойной размер сечения, средняя часть свободна от влияния сил трения. Именно в средней по высоте части призм перед разрушением появляются продольные трещины, распространяющиеся вверх и вниз к опорным граням. Гибкость бетонного образца оказывает влияние при испытаниях только при h/a > 8.
В соответствии с указаниями ГОСТ 10180-78 прочность бетона при центральном сжатии Rh определяют испытаниями до разрушения бетонных образцов-призм с отношением высоты к стороне основания h/a = 3. 4. Нагрузку подают ступенями по 0,1 Nu с постоянной скоростью (0,6 ± 0,2) МПа/с и с 4. 5 минутными выдержками после каждой ступени.

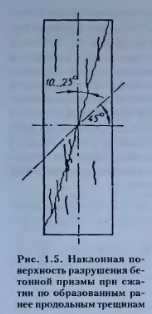

В большинстве случаев результаты таких испытаний совершенно чётко свидетельствуют о том, что разрушение образцов происходит от преодоления сопротивления отрыву (рис 1.4, г). Однако в ряде случаев (наиболее характерно для бетонов низкой прочности, отличающихся, начальными неоднородностями, вызывающими развитие микроразрушений на ранних стадиях загружения) образец разрушается по наклонной поверхности без нарушения целостности материала вне этой поверхности. Казалось бы, можно рассматривать такие случаи как результат разрушения от среза, так как на любой площадке, пересекающей продольную ось образца под острым углом, при его нагружении возникают как нормальные, так и касательные напряжения. Но повидимому, это, всё-таки не так. И прежде всего потому, что наклон поверхности разрушения к продольной оси призмы не 45 °, что соответствовало бы направлению действия максимальных касательных напряжений, а значительно меньше (рис. 1.5). Кроме того, поверхность разрушения явно неровная, она проходит через многочисленные продольные трещины и часто совпадает с ними.
Конечно, после развития разрывов в отдельных зонах на ослабленный материал оказывают влияние касателиные напряжения, но в целом, хотя разрушение бетона здесь и носит сложный характер, определяющее значение опять-таки принадлежит сопротивлению отрыва.
Между кубиковой и призменной прочностью существует прямо пропорциональная зависимость. На основании опытных данных для тяжёлых и лёгких бетонов призменная прочность колеблется от 0,78R (для бетонов высоких классов) до 0,83R (для бетонов низких классов), для ячеистых бетонов — соответственно от 0,87R до 0,94R.
Величину Rh используют при расчёте прочности сжатых бетонных и железобетонных конструкций (колонн, стоек, сжатых элементов ферм и т. д.), изгибаемых конструкций (балок, плит) и конструкций, работающих на некоторые другие виды воздействий, например, кручение, косой изгиб, косое внецентренное сжатие и т. д.
Прочность бетона при сжатии при данной активности цемента зависит, в общем случае, от количества цемента, физико-механических свойств цементного камня и заполнителей, концентрации их в единице объема материала и прочности сцепления, а также от формы и крупности зерен заполнителей.
Увеличение количества цемента повышает плотность (отношение массы тела к его объёму) бетона, способствуя непрерывному заполнению пустот между инертными и обеспечивая тем самым создание полного несущего скелета из цементного камня. Увеличение же плотности бетона ведет, при прочих равных условиях, к повышению его прочности. Расход цемента в бетонах для несущих железобетонных конструкций колеблется в зависимости от класса бетона и активности (марки) цемента в пределах 250 до 600 кгс/м3.
Прочность цементного камня зависит не только от прочности цемента, но и от водоцементного отношения. С повышением В/Ц увеличивается пористость цементного камня, и, следовательно, падает прочность бетона.
Обычно прочность инертных в конструктивных тяжёлых бетонах выше прочности цементного камня, поэтому на прочность таких бетонов влияет лишь форма и состав зёрен заполнителей. Так, в частности, из-за лучшего сцепления раствора с угловатыми зёрнами щебня бетон на щебне примерно на 10. 15% прочнее бетона на гравии. Хуже в этом отношении ведут себя лёгкие бетоны. Так как прочность инертных в лёгких бетонах (как правило) ниже, чем цементного камня, на прочность таких бетонов влияют ещё и свойства заполнителей. Причём, в отличие от плотных пористые заполнители снижают прочность бетона и тем значительнее, чем больше отличаются Еа и Ra от Ес и Rc.
Таким образом, если прочность обычных тяжёлых бетонов зависит от ограниченного числа факторов и её можно выражать (что и делают) как функцию акти вности цемента и водоцементного отношения, то для описания прочности лёгких бетонов для каждого вида заполнителей приходится подбирать корреляционные зависимости.
Прочность бетона при растяжении. Прочность бетона при растяжении зависит от прочности на растяжение цементного камня и его сцепления с зёрнами заполнителя.
Истинная прочность бетона при растяжении определяется его сопротивлением осевому растяжению. Предел прочности при осевом растяжении сравнительно невысоки составляет (0,05. 0,1) Rb. Столь невысокая прочность объясняется неоднородностью структуры и чрезмерно ранним нарушением сплошности бетона, что способствует концентрации напряжений, особенно при действии растягивающих усилий. Величину Rbt можно определять по эмпирической формуле Фере, предложенной в своё время для бетонов низкой прочности. В настоящее время эту зависимость распространяют и на бетоны класса В45.

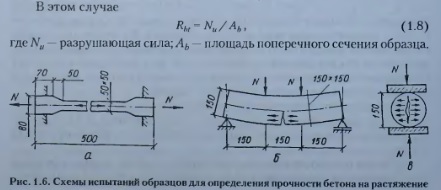

Прочность бетона при осевом растяжении устанавливают испытанием на разрыв образцов с рабочим участком в виде призмы достаточной длины, чтобы обеспечить равномерное распределение внутренних усилий в его средней части (рис. 1.6, а). Концевые участки таких образцов расширены для крепления в захватах. Нагрузку прикладывают равномерно со скоростью 0,05. 0,08 МПа/с.
Основной недостаток испытаний на осевое растяжение — трудности, возникающие при центрировании образца, и связанный с этим большой разброс опытных данных. Так, например, захват образца в разрывной машине может создавать условия, неблагоприятные для равномерного распределения усилия по его сечению, а неоднородность структуры бетона приводит к тому, что действительная (физическая) ось образца не будет совпадать с геометрической. Оказывает влияние на результаты испытаний и напряжённое состояние бетона, вызванное его усадкой.
Чаще всего сопротивление бетона растяжению оценивают испытанием на изгиб бетонных балочек сечением 150 х 150 мм (рис. 1.6, б ). Разрушение в этом случае наступает вследствие исчерпания сопротивления растянутой зоны, причём эпюра напряжений в ней из-за неупругих свойств бетона криволинейного очертания (рис.1.7, а).
С повышением класса бетона возрастает и его прочность при растяжении, однако не столь интенсивно, как при сжатии.
Влияние масштабного фактора также обнаруживается при определении Rbt. Общие теоретические соображения, основанные на статистической теории хрупкой прочности, приводят к заключению, что и в этом случае следует ожидать уменьшения прочности с увеличением размеров образцов. Однако недостатки современной техники испытания бетонных образцов на растяжение (создающие рассеяние показателей тем больше, чем меньше размеры сечения) нередко искажают общую закономерность.
Величину Rbt используют, прежде всего, при расчёте конструкций и сооружений, к которым предъявляют требования трещиностойкости (например, водонапорные трубы, резервуары для хранения жидкостей, стенки автоклавов и др.).
Прочность бетона при срезе и скалывании. В соответствии с теорией сопротивления материалов действующие на элементарную площадку полные напряжения разлагаются на нормальную составляющую о и касательную составляющую т, стремящуюся срезать (сколоть) тело по рассматриваемому сечению или сдвинуть одну сторону элементарного прямоугольного параллелепипеда по отношению к другой. Поэтому напряжения т и называют напряжениями среза, скалывания или напряжениями при сдвиге.
Помимо совместного действия нормальных и касательных напряжений возможен и особый случай, известный в теории сопротивления материалов под названием чистого среза, когда о = 0 и на площадке действуют лишь скалывающие напряжения т.
В железобетонных конструкциях чистый срез практически не встречается, обычно он сопровождается действием нормальных сил.

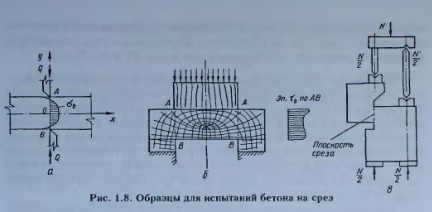

Для экспериментального определения прочности бетона при срезе Rbsh, т.е. его предельного сопротивления по плоскости, в которой действуют только касательные напряжения, довольно долго пользовались методикой нагружения, показанной на рис. 1.8, а.
Однако решение этой задачи методами теории упругости показывает, что в плоскости АВ касательные напряжения отсутствуют. Сечение же оказывается растянутым.
Наибольшее количество опытных данных было получено при испытании по схеме, предложенной Е. Мёршем (рис. 1.8, б). Это очень простая и потому заманчивая схема, однако, как видно из характера распределения главных растягивающих напряжений в образце и касательных напряжений по сечению АВ, такой образец, кроме среза, испытывает изгиб и местное сжатие (смятие) под прокладками.
Наилучшим образом обеспечивают условия, близкие к чистому срезу, испытания по схеме А. А. Гвоздева (рис. 1.8, в). Однако и здесь картина траекторий главных напояжений говорит о том, что напряжённое состояние образца отлично от состояния, соответствующего чистому срезу. В плоскости среза действуют растягивающие и касательные напряжения, причём в местах вырезов в образце наблюдают концентрацию напряжений.
Предел прочности бетона при чистом срезе можно определять по эмпирической формуле
где k — коэффициент, в зависимости от класса бетона равный 0,5. 1,0.
Существенное значение при срезе имеет сопротивление крупных зёрен заполнителя, которые, попадая в плоскость среза, работают как своего рода шпонки. Уменьшение прочности заполнителей в лёгких бетонах того же класса приводит поэтому к понижению предела прочности при срезе. Предел прочности бетона при чистом срезе используют в некоторых современных методиках расчёта прочности железобетонных конструкций по наклонным сечениям.
С сопротивлением скалыванию можно встретиться при изгибе железобетонных балок до появления в них наклонных трещин. Распределение скалывающих напряжений при изгибе принимают по параболе (как для однородного изотропного тела). Опытами установлено, что предел прочности бетона па скалывание в 1,5. 2 раза выше, чем при осевом растяжении, поэтому для балок без преднапряжения расчёт на скалывание сводится, по существу, к определению главных растягивающих напряжений, действующих под углом 45° к оси балки.
Влияние на прочность бетона длительных и многократно повторных нагрузок. Одним из важнейших показателей прочности бетона следует считать его длительное сопротивление (длительную прочность), определяемое из опытов с длительным нагружением, в процессе которого бетонный образец может разрушиться при напряжениях меньших, чем его предельное сопротивление. Пределом длительного сопротивления бетона называют наибольшие напряжения, которые он может выдержать неограниченно долгое время без разрушения (для строительных конструкций это десятки лет и более).
На основании опытов принято считать, что статические напряжения, значения которых не превышают 0,8 Rb, не вызывают разрушения образца при любой длительности действия нагрузки, так как развитие возникающих в бетоне микроразрушений со временем прекращается. Если же образец нагружен большими напряжениями, то появившиеся нарушения структуры будут развиваться, и, в зависимости от уровня напряжений, через определённое время он разрушится.
Таким образом, предел длительной прочности определяется, по существу, характером структурных изменений, вызванных продолжительно действующей нагрузкой. Если процессы нарушения структуры не нейтрализуются процессами исчезновения и видоизменения дефектов, предел длительной прочности превзойден, если нейтрализуются — образец может неограниченно долго сопротивляться действующим напряжениям. Примерная граница, выше которой образец разрушается, а ниже — не разрушается, соответствует напряжениям Rvcrc. Аналогичная картина наблюдается и при растяжении.
В последние годы предложен ряд формул, позволяющих более дифференцированно подходить к оценке относительного предела длительной прочности бетона. Так, для старых тяжёлых бетонов обычных классов хорошие результаты дает формула
Если же бетон тех же классов нагружать в среднем возрасте, когда процессы твердения продолжают ещё оказывать влияние на параметр R, то длительную прочность можно определять по формуле
Поскольку параметры R зависят главным образом от класса бетона, его возраста в момент нагружения, роста прочности и условий влагообмепа с окружающей средой, можно считать, что и предел длительной прочности зависит в основном от тех же факторов. Так, например, относительное значение длительной прочности бетона, нагруженного в достаточно раннем возрасте, выше чем старого или малотвердеющего (прошедшего тепловлажностную обработку), а высокопрочного выше, чем бетона низкой или средней прочности.
Степень снижения длителыюй прочности зависит от продолжительности и режима предшествующих силовых воздействий. Так, длительная прочность бетона при сжатии, если он ранее находился в условиях длительного сжатия (до напряжений не более 0,6 Rh), повышается, а при растяжении — снижается.
При действии многократно повторных (подвижных или пульсирующих) нагрузок, в частности, при стационарных гармонических внешних воздействиях, предел длительной прочности бетона снижается еще больше, чем при продолжительном действии статической нагрузки. Предел прочности бетона понижается в зависимости от числа циклов нагружения, величины максимальных напряжений и характеристики цикла.
Опытные данные свидетельствуют о том, что если многократно повторно действующие напряжения превышают предел выносливости, хотя и не превышают предел длительной прочности, то при достаточном повторении циклов нагружения происходит разрушение образца. При этом разрушающие напряжения (длительная динамическая прочность) тем ниже и ближе к пределу выносливости, чем большее число циклов нагружения действовало на образец.

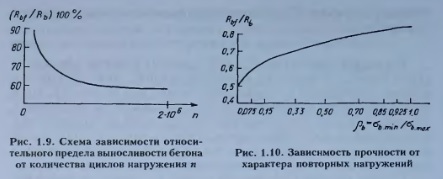

Зависимость относительного предела выносливости Rbj/Rb от числа циклов повторения нагрузки имеет криволинейный характер (рис. 1.9), приближаясь асимптотически к абсолютному пределу выносливости бетона, равному нижней границе микротрещинообразования.
При уменьшении относительный предел выносливости бетона снижается (рис. 1.10), с увеличением скорости нагружения повышается, но незначительно. Водонасыщение снижает относительный предел выносливости бетона. С увеличением возраста бетона отношение Rbf/Rb несколько увеличивается. Практический интерес представляют опытные данные о зависимости степени снижения прочности бетона при воздействии асимметричной циклической нагрузки от нижней границы микротрещинообразования в бетоне. В соответствии с этими данными значения предела выносливости пропорциональны изменению и, следовательно, отношение Rhj/Rh тем выше, чем выше прочность бетона.
Данными о пределе выносливости необходимо располагать при расчёте железобетонных подкрановых балок, шпал, станин мощных прессов и станков, фундаментов под неуравновешенные двигатели и другое оборудование, а также при расчёте элементов мостовых конструкций и разного типа транспортных, крановых и разгрузочных эстакад.
Влияние на прочность бетона высоких и низких температур. Различие в коэффициентах линейного расширения цементного камня п заполнителей при изменении температуры окружающей среды в пределах до 100 °С (т. е. стеснённые условия деформирования бетона при темперагурных воздействиях) не вызывает сколько-нибудь заметных напряжений и практически не отражается на прочности бетона.
Воздействие же на бетон повышенных температур (до 250. 300 °С) приводит к заметному изменению его прочности, причём прочность зависит от степени водопасыщения бетона. С увеличением водонасы- щения бетона при воздействии повышенных температур усиливаются процессы влаго- и газообмена, миграции влаги, происходит интенсивное высыхание бетона и образование в нем микротрещин (главным образом вследствие значительных температурных и усадочных напряжений), возрастают значения температурного коэффициента.
При действии высоких температур дело обстоит ещё хуже. При температурах свыше 250. 300 °С объёмные деформации цементного камня и заполнителей меняются. Причём, если для гранита и песчаника объёмные деформации при температуре около 500 °С резко возрастают, то для цементного камня они достигают максимума при температуре около 300 °С, а затем уменьшаются. Столь резкая разница в деформациях вызывает внутренние напряжения, разрывающие цементный камень, что влечёт за собой понижение механической прочности бетона вплоть до его разрушения. Поэтому при продолжительном действии высоких температур обычные бетоны не применяются.
Температурные напряжения можно уменьшить соответствующим подбором цемента и заполнителей. Для жаростойких бетонов применяют заполнители с малым коэффициентом линейного расширения: бой красного кирпича, доменные шлаки, диабазы и др. В качестве вяжущего используют глинозёмистый цемент или портландцемент с тонкомолотыми добавками из хромита или шамота. Для особо высоких температур (1000. 1300 °С) применяют бетоны на глинозёмистом цементе с шамотом или хромитом в качестве заполнителя.
При замораживании бетона (т. е. при действии низких температур) прочность его повышается, а при оттаивании — снижается. Определяющее влияние на прочность бетона оказывают температура замораживания и степень водонасышения бетона при его замораживании и оттаивании. Изменение прочности связано с условиями кристаллизации льда в порах бетона и возникновением в них внутреннего избыточного давления при переходе в лёд с увеличением объёма (до 10%).
Температура замерзания воды зависит от размеров пор и капилляров, в которых она замерзает. Чем меньше диаметр капилляров, тем ниже температура замерзания воды. Исследования показывают, что вода, содержащаяся в порах, замерзает не вся одновременно, а постепенно, по мере понижения температуры. Содержание льда в бетоне существенно зависит от характера его пористости. Все это говорит о том, что с понижением температуры замораживания возрастает давление в порах бетона и ускоряется его разрушение.
Существенным фактором, влияющим на прочность бетона, является наличие дефектов в его структуре в виде микро- и макротрещин. Замерзание воды в трещине и создание уже небольшого давления на её стенки вызывает концентрацию напряжений в тупике трещины и приводит к её дальнейшему прорастанию в материале.
В процессе разрушения бетона при его замораживании и оттаивании важную роль играют верхняя и нижняя условные границы микротрещинообразования.
Поскольку основной путь проникновения воды в бетон зависит от системы капилляров, повышение морозостойкости бетона следует искать, повидимому, в улучшении его структуры — уменьшении общей пористости и формировании в нём закрытой пористости вместо открытой (введение в бетон газообразующих и воздухововлекающих добавок).
