как определить левый или правый радиальный вентилятор
Как легко определить положение корпуса и направление вращения вентилятора
Даже специалистам бывает тяжело определиться с положением корпуса и направлением вращения промышленных вениляторов, учитывая количество разной информации в Интернете и каталогах.
Стоит отметить, что способы определения для обычных вентиляторов и дымососов несколько отличаются.
Предлагаем Вам самый легкий и правильный способ выбора (в соответствии с ГОСТами).
Определение направления вращения и положения корпуса вытяжных вентиляторов, кроме дымососов
Определить «правый» или «левый» вентилятор, тоесть правого или левого вращения можно по направлению движения рабочего колеса (воздуха):
Положение корпуса и направление вращения определяется со стороны всасывания (круглое отверстие) в соответствии с рисунком ниже.
Шаг смены положения составляет 45 градусов.
Определение направления вращения и положения корпуса дымососов (не касается других видов вентиляторов)
Основным отличием в определении направления вращения является то, что рассматривать дымосос необходимо со стороны электродвигателя (см. рисунок ниже):
Положение корпуса дымососов правого та левого вращения
Положения корпуса дымососов ДН правого и левого вращения
Даже если Вы уверены, что определились с положением корпуса правильно и учли все рекомендации ГОСТ-ов, не поленитесь убедиться, что вы с менеджером правильно поняли друг друга. Разные компании всё же могут иметь разный подход.
Сохраните свои нервы и время, мы волнуемся!
Надеемся, информация стала Вам полезной!
Если у Вас остались вопросы, звоните за консультацией специалистов:
(067) 532-66-60; (050) 482-85-75.
Определяем направление вращения вентилятора или дымососа
Определяем направление вращения вентилятора или дымососа
Зачем определять направление вращения вентилятора или дымососа –
Для более удобного размещения вентилятора или дымососа на месте его постоянной работы. При отгрузке новых вентиляторов и дымососов заказчику, оборудование маркируют специальными значками-«стрелками». Таким образом, указано направление вращения рабочего колеса вентиляционного оборудования. Как же определить направление вращения, если вентилятор не новый, стрелки затерты или вообще отсутствуют
Определить направление вращения вентилятора желательно и необходимо:
Смотрим на вентилятор со стороны всасывания воздуха.
Вентилятор Правый 90°
Вентилятор Правый 337°
Вентилятор Левый 315°
Вентилятор Левый 0°
СХЕМЫ УСТАНОВКИ РАЗВОРОТОВ КОРПУСА ВЕНТИЛЯТОРОВ ПО ГОСТ 5976-90, ВИД СО СТОРОНЫ ВСАСЫВАНИЯ
Определить направление вращения дымососа желательно и необходимо:
Направление вращения дымососа определяют со стороны двигателя. Смотрим на дымосос со стороны электродвигателя.
СХЕМЫ УСТАНОВКИ РАЗВОРОТОВ КОРПУСА ТЯГОДУТЬЕВЫХ МАШИН (ДЫМОСОСОВ) ПО ГОСТ 9725-82, ВИД СО СТОРОНЫ ДВИГАТЕЛЯ
Схема положения корпуса
Удобно определять направление вращения рабочего колеса вентилятора или дымососа по схеме положения корпуса. Такие схемы представлены для каждого типа вентиляторов и дымососов, выпускаемых Вентиляторный завод «Укрвентсистемы» Пример для дымососа «Схема положения корпуса»
Как определить положение радиального вентилятора
Как легко определить положение корпуса и направление вращения вентилятора
Даже специалистам бывает тяжело определиться с положением корпуса и направлением вращения промышленных вениляторов, учитывая количество разной информации в Интернете и каталогах.
Стоит отметить, что способы определения для обычных вентиляторов и дымососов несколько отличаются.
Предлагаем Вам самый легкий и правильный способ выбора (в соответствии с ГОСТами).
Определение направления вращения и положения корпуса вытяжных вентиляторов, кроме дымососов
Определить «правый» или «левый» вентилятор, тоесть правого или левого вращения можно по направлению движения рабочего колеса (воздуха):
Положение корпуса и направление вращения определяется со стороны всасывания (круглое отверстие) в соответствии с рисунком ниже.
Нулевое положение — вертикально вверх.
Шаг смены положения составляет 45 градусов.
Для вентиляторов правого вращения положения изменяются по часовой стрелке, для левого — против.
Положение корпуса промышленных вентиляторов (кроме дымососов — см. ниже) правого и левого вращения
Определение направления вращения и положения корпуса дымососов (не касается других видов вентиляторов)
Основным отличием в определении направления вращения является то, что рассматривать дымосос необходимо со стороны электродвигателя (см. рисунок ниже):
Отличия наблюдаются и в вычислении положения корпуса — нулевое положение уже другое (см. рисунок).
Положение корпуса дымососов правого та левого вращения
Для дымососов ДН имеем несколько больший выбор положений — обратите внимание, если Вас интересует именно ДН.
Положения корпуса дымососов ДН правого и левого вращения
Даже если Вы уверены, что определились с положением корпуса правильно и учли все рекомендации ГОСТ-ов, не поленитесь убедиться, что вы с менеджером правильно поняли друг друга. Разные компании всё же могут иметь разный подход.
Сохраните свои нервы и время, мы волнуемся!
Надеемся, информация стала Вам полезной!
Если у Вас остались вопросы, звоните за консультацией специалистов:
(067) 532-66-60; (050) 482-85-75.
Направление вращения вентилятора очень важно выбрать правильно, так как в систему вентиляции монтируют вентилятор определенного направления вращения и угла разворота.
Направление вращения рабочего колеса обусловливает «закрученность» корпуса улитки вентилятора, оно бывает правым или левым.
Определение направления вращения и угла поворота вентилятора
Необходимо посмотреть на вентилятор со стороны всасывающего отверстия (как показано на фотографии).
За начало отсчета взято положение выходного отверстия вертикально вверх, это ноль градусов. Далее, по часовой стрелке для правых и против часовой стрелки для левых, с кратностью в сорок пять градусов отсчитываются углы разворота улитки.
Рисунок ниже поможет определить необходимое направление вращения вентилятора.
Определение направления вращения и угла поворота дымососа
Для дымососов и тягодутьевых вентиляторов наоборот, смотреть необходимо со стороны электродвигателя:
За начало отсчета взято положение выходного отверстия, расположенного горизонтально, это ноль градусов. Далее, по часовой стрелке для правых и против часовой стрелки для левых, с кратностью в пятнадцать градусов отсчитываются углы разворота улитки.
Рисунок ниже поможет определить необходимое направление вращения дымососа.
Необходимо быть очень внимательными при определении направления вращения. Если Вы сомневаетесь в точном определении направления вращения Вашего вентилятора — проконсультируйтесь у наших менеджеров!
Классификация и конструктивные исполнения радиальных вентиляторов
I. В зависимости от величины полного давления различают вентиляторы:
II. В зависимости от величины окружной скорости на рабочем колесе вентиляторы делятся на классы:
III. В зависимости от направления вращения вентиляторы изготавливаются правого или левого вращения. Вентиляторы правого вращения с колесом, вращающимся по часовой стрелке, левого вращения — с колесом, вращающимся против часовой стрелки, если смотреть со стороны всасывающего отверстия вентилятора.
Вентиляторы от №2,5 до №12,5 включительно, изготавливаются с поворотными корпусами, допускающими их установку в любое из положений, а номера выше 12,5 изготавливаются с поворотными корпусами по заказу потребителей. Положение спирального корпуса вентилятора определяют углом поворота относительно исходного нулевого положения. Углы поворота корпуса отсчитываются по направлению вращения рабочего колеса в соответствии с чертежом.
IV. В зависимости от расположения привода различают 7 конструктивных исполнений вентиляторов:
Что нужно знать о радиальных вентиляторах?
Радиальные, или центробежные вентиляторы являются преобладающей группой устройств для перемещения воздушных или газовых потоков. Они используются в бытовых или промышленных установках для вентиляции или в технологических целях. Конструкция радиального вентилятора практически неизменна с момента изобретения, что подтверждает высокий уровень эффективности, надежности и прочности.
Устройство и принцип действия
Радиальный вентилятор состоит из двух основных элементов:
Корпус имеет специфическую форму «улитки», способствующую эффективной организации движения воздушного потока. Рабочее колесо осуществляет непосредственное воздействие на газовоздушную смесь, заставляя ее перемещаться с определенным импульсом.
Важно! Радиальный вентилятор имеет специфический принцип организации воздушного потока. Забор производится вдоль оси вращения, а выброс — в перпендикулярном направлении.
Внимание! Принципиальной особенностью радиальных вентиляторов является способность создавать высокое давление, приближающее отдельные образцы к уровню компрессоров.
Это позволяет использовать устройства в связке с продолжительными и разветвленными линиями воздуховодов, перемещать потоки газовоздушных смесей на большие расстояния и осуществлять вентиляцию помещений сложной конфигурации.
Технические характеристики
В число параметров, определяющих технические возможности вентиляторов, принято включать:
Все эти параметры дают достаточно полное представление о свойствах данной модели и позволяют выбирать тот или иной вариант.
Виды радиальных вентиляторов
Существует несколько вариантов классификации центробежных вентиляторов. Они подразделяются по разным признакам. По создаваемому давлению:
Низкого давления
Развивают давление до 1000 Па.
Среднего давления
Способны выдавать от 100 Па до 3000 Па.
Высокого давления
Создают от 3000 до 12000 Па.
Устройства, способные превышать 12000Па относятся уже к компрессорам, хотя есть некоторые модели вентиляторов, развивающие гораздо большие давления.
По количеству всасывающих отверстий:
Имеются разные номера вентиляторов, обозначающие их типоразмер. Так, №1 означает диаметр рабочего колеса в м, разделенный на 10, т. е. 0,1 м. №5 — соответственно 0,5 м и т. д.
Интересно! Имеются 5 вариантов привода центробежных вентиляторов, из которых на сегодня активно используются только вариант 1 (рабочее колесо установлено непосредственно на валу двигателя) и 5 (рабочее колесо приводится во вращение электродвигателем через систему шкивов и клиноременную передачу). Все остальные варианты требуют использования дополнительных устройств (редукторов), сложных и капризных в обслуживании и эксплуатации, поэтому практически не применяются.
Условия эксплуатации
Центробежные вентиляторы общего назначения рассчитаны на эксплуатацию в следующих условиях:
Обозначения
Согласно требованиям ГОСТ, в обозначениях радиальных вентиляторов отражены следующие данные:
Так, обозначение ВР-86-77-6,3 означает:
У разных производителей встречаются собственные системы обозначений, отображающие иные параметры.
Область применения
Вентиляционные или отопительные комплексы
Основное предназначение радиальных вентиляторов — использование в составе вентиляционных или отопительных комплексов зданий промышленного, административного или общественного назначения. Кроме того, радиальные вентиляторы активно применяются в составе технологических установок различного назначения. Широко используются в различных сушильных комплексах, применяются для транспортировки сыпучих веществ или материалов. Например, на зерновых элеваторах или иных сельскохозяйственных предприятиях.
Системы аспирации и удаления отходов
Также успешно используются для удаления отходов в лесопильных или столярных производственных цехах. Для систем аспирации (транспортировки сыпучих материалов) применяются специальные виды вентиляторов с малым числом лопаток рабочего колеса, что позволяет исключить застревание более крупных частиц между лопатками и снижение рабочих характеристик устройства.
Устройства наддува при сжигании
Используются в металлургии и в энергетике в качестве устройств наддува при сжигании различного топлива, для создания необходимого давления в печах или домнах.
Противопожарные системы
Не менее широко применяются в системах дымоудаления или пожарной вентиляции для вывода из помещений продуктов горения, организации подпора для вытеснения дыма из путей эвакуации людей.
Широкое распространение радиальных вентиляторов обусловлено их неприхотливостью в обслуживании, стабильной и равномерной работой. Большое количество типоразмеров позволяет подобрать наиболее подходящий вариант для любых условий и требований, что делает эти устройства наиболее универсальными и предпочтительными из всех возможных вариантов.
Частота, определение и смена вращения вентилятора
Вентиляторы являются неотъемлемой частью систем вентиляции, кондиционирования и обогрева. Они используются как в промышленных помещениях, так и в жилых домах для обеспечения лучшей циркуляции воздуха либо его вытяжки.
Пример вентилятора, используемого в промышленных помещениях
Этот прибор представляет собой устройство, состоящее из пропеллера и электродвигателя, который приводит их в движение. По типу установки они подразделяются на устанавливаемые внутри помещения и крышные. Как определить в какую сторону крутятся лопасти? Как изменить сторону вращения? Как определить частоту производимых оборотов? Именно об этом дальше и пойдёт речь.
Определение стороны вращения
Определить сторону движения крыльчатки очень просто. Зачастую направление вращения маркируют в виде стрелки. Стрелка указывает сторону, в которую вращается крыльчатка. Если по какой-то из причин обозначение направления движения отсутствует, то определение правильной стороны не составит труда и без этого.
Пример указателя направленности движения «улитки»
Для определения направления лопастей необходимо посмотреть конструкцию со стороны отверстия, через которое происходит всасывание воздуха. Если крыльчатка проворачивается по часовой стрелке и корпус типа «улитки» закручен по часовой стрелке — движение правое. Если обороты лопастей идут против часовой стрелки — сторона левая.
Как определить частоту вращения вентилятора?
Частота оборотов показывает его производительность установки. Для того чтобы вычислить частоту движения крыльчатки, применяется прибор под названием тахометр. Для более точного определения рекомендуется применять тахометры класса точность 0.5 или 1.
Тахометры различаются по месту установки и подразделяются на:
Также тахометры различаются по принципу действия. Они бывают механическими, магнитными, магнитно-индукционными и электронными.
Современный электронный тахометр в действии
Рассмотрим пример, указанный на картинке. С помощью лазерного луча, направленного на колесо, идёт измерение частоты вращения (rpm). Все данные отображаются на небольшом дисплее.
Как поменять направление вращения пропеллера?
Иногда случаются такие ситуации, когда нужно поменять сторону поворота лопастей. Для таких целей используются реверсивные вентиляторы. Их главным отличием является то, что реверсивный вентилятор предназначен для возможных изменений направления, а обычный — нет.
Большое распространение реверсивные модели получили на шахтных предприятиях. Они служат как для подачи воздуха, так и для его вытяжки.
Реверсивные осевые модели, используемые на шахтах
Изменение стороны движения осевых моделей осуществляется двумя основными способами:
При применении второго способа без смены положения лопастей система работает не в полную силу. Колесо работает задней частью вперёд, из-за чего падает КПД. Для того чтобы получить 100% производительности при реверсе, необходимо изменить положение лопаток.
Для того чтобы поменять сторону вращения пропеллера, необходимо разобрать двигатель и поменять фазы:
Для того чтобы изменить направленность хода пропеллера вытяжной вытяжки (кухонной вытяжки) существует два действующих способа:
Подведём итог. Направленность хода колеса определяется либо по стрелке, нарисованной на корпусе или крыльчатке, либо по взгляду со стороны.
Для измерения частоты оборотов лопастей используется прибор под названием тахометр. Они бывают как старые механические, так и современные, считывающие информацию с помощью лазерного луча.
Для изменения стороны направления оборотов лопастей нам необходимо просто поменять необходимые контакты на электродвигателе. Если после смены стороны направления нет возможности поменять положение лопастей, то КПД и его производительность упадёт примерно на 30% от нормы (в зависимости от вида).
Все эти процедуры можно выполнить без особых усилий и своими руками.
Как определить вращение вентилятора правое или левое
Определить направление вращения вентилятора или дымососа нужно для более удобного размещения вентилятора или дымососа на месте его постоянной работы.
На новых вентиляторов и дымососах оборудование маркируют специальными значками-«стрелками», но на старых вентиляторах бывают «стрелки» затерты. В таком случае можно самостоятельно определить направление вращения вентилятора.
Определение вращения вентилятора.
Смотрим на вентилятор со стороны всасывания воздуха.
Определяем:
Рабочее колесо вращается по часовой стрелке — Вентилятор Правый
Рабочее колесо вращается против часовой стрелки — Вентилятор Левый
Определение вращения дымососа.
Направление вращения дымососа определяют со стороны двигателя.
Смотрим на дымосос со стороны двигателя.
Определяем:
Рабочее колесо вращается по часовой стрелке — Дымосос Правый
Рабочее колесо вращается против часовой стрелки — Дымосос Левый
Схема положения корпуса
Удобно определять направление вращения рабочего колеса вентилятора или дымососа по схеме положения корпуса.
Такие схемы обычно представлены для каждого типа вентиляторов и дымососов.
вентилятор правого вращения: вентилятор, рабочее колесо которого вращается по часовой стрелке — вид со стороны всасывания.
вентилятор левого вращения: Вентилятор, рабочее колесо которого вращается против часовой стрелки — вид со стороны всасывания.

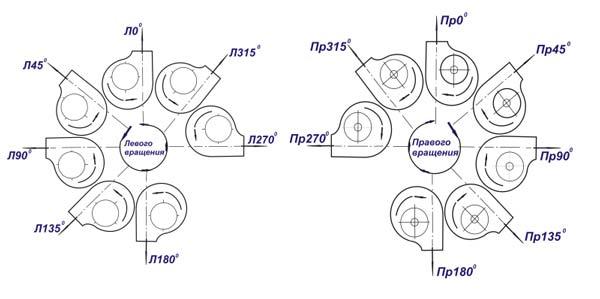

Рис.6. Схемы расположения кожухов радиальных вентиляторов: а левого вращения (Л), 6 правого вращения (ПР)
По направлению вращения рабочего колеса различают вентиляторы правого и левого вращения:
вентилятор правого вращения: вентилятор, рабочее колесо которого вращается по часовой стрелке — вид со стороны всасывания.
вентилятор левого вращения: Вентилятор, рабочее колесо которого вращается против часовой стрелки — вид со стороны всасывания.
У вентиляторов двухстороннего всасывания направление вращения определяется со стороны, противоположной приводу.
Вентиляторы радиальные выпускаются по 1 конструктивному исполнению (рабочее колесо на валу электродвигателя), по 3 конструктивному исполнению (рабочее колесо на валу подшипникового узла, связанном с электродвигателем втулочно-пальцевой муфтой), 5 конструктивному исполнению (рабочее колесо на валу подшипникового узла, связанном с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами).
Осевые вентиляторы
Осевой вентилятор представляет собой колесо из лопастей (крыльчатку), прикрепленных к втулке под некоторым углом к плоскости вращения. Это колесо установлено в цилиндрическом кожухе (рис.7). При вращении лопастей они захватывают воздух и перемещают его в осевом направлении. При этом в радиальном направлении воздух почти не перемещается. Чаще всего лопасти осевого вентилятора непосредственно насаживаются на ось электродвигателя.
Рис.7. Схемы осевого вентилятора: 1 – лопасть рабочего колеса; 2 – корпус; 3 – электродвигатель; 4 — основание
большой КПД по сравнению с другими типами
легко регулировать расход воздуха (поворотом лопастей)
При равных частотах вращения и диаметрах колес, осевые вентиляторы создают в 2-3 раза меньшее давление, но имеют большую производительность, чем радиальные вентиляторы, поэтому в вентиляционных системах они используются в основном для перемещения больших объемов воздуха – на вытяжке, для создания противодымного подпора и т. д.
Тангенциальный вентилятор — тип вентиляторов, в котором перемещение воздуха происходит в плоскости, перпендикулярной оси вращения рабочего колеса. Угол между входом и выходом потока может быть разным, существуют также вентиляторы с различными углами выхода потока, вплоть до 180°. Тангенциальный вентилятор представляет собой колесо барабанного типа с загнутыми вперед лопатками в корпусе. Колесо тангенциального вентилятора установлено в корпус, напоминающий корпус центробежного вентилятора (рис.8).

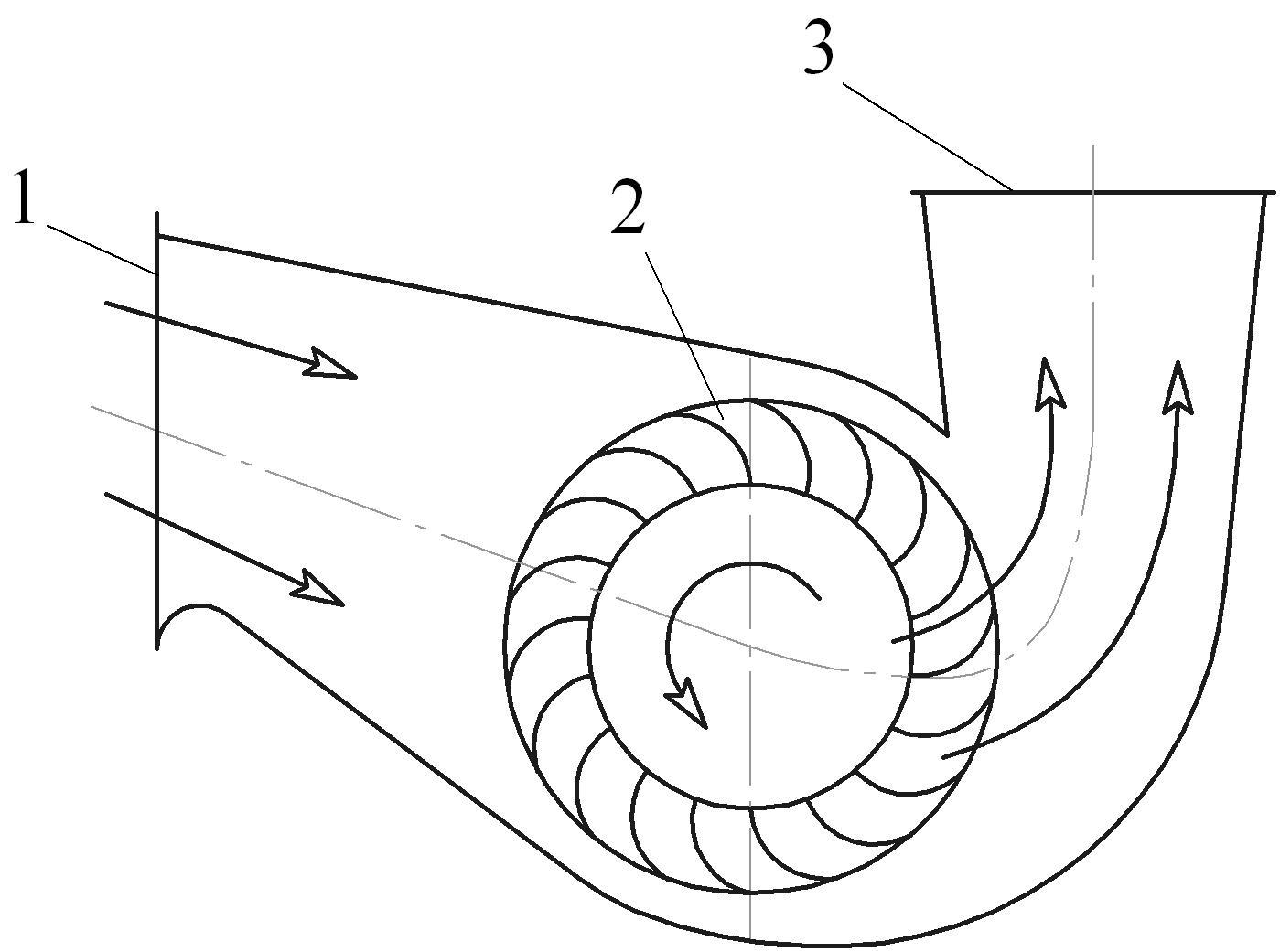

Рис. 8. Тангенциальный вентилятор: 1 – входной патрубок; 2 – рабочее
колесо; 3 – выходной диффузор
Только воздух забирается не с торца вентилятора, а по всей его длине с фронтальной стороны устройства. Воздух увлекается вращающимися лопатками, а потом благодаря выходному диффузору приобретает ускорение в нужном направлении. Отличительной особенностью диаметральных вентиляторов является возможность увеличения длины колеса (осевой протяженности), что дает возможность увеличивать производительность вентилятора (при соответствующем увеличении мощности привода). Корпус таких вентиляторов имеет патрубок на входе воздуха и диффузор на выходе. Воздух двукратно проходит рабочее колесо тангенциального вентилятора в поперечном направлении.
создают равномерный плоский поток воздуха;
удобная компоновка позволяет легко изменять направление потока;
большой КПД (достигает 0,7);
Несмотря на очевидные компоновочные преимущества, диаметральные вентиляторы не нашли широкого применения в вентсистемах. Это связано с относительно малой аэродинамической эффективностью этих вентиляторов. В основном они используются в маломощных завесах, хотя известны попытки применения диаметральных вентиляторов в воздухоприточных установках.
Вращение радиальных вентиляторов (левое или правое) определяется со стороны воздухозабоного патрубка.
в соответствии с рисунками (двигатель за улиткой, на переднем плане левый, заднем — правый).
Вращение влияет на компоновочное решение при установке радиального вентилятора. Имеет большую важность при замене старого вентилятора на новый.
Внимание!
правила определения радиальных вращения вентиляторов к дымососам не подходят, у дымососов свои правила определения вращения.
Вид со стороны всасывания, двигатель за улиткой.
Схемы конструктивного исполнения вентиляторов
Схема исполнения 1
Рабочее колесо на валу двигателя.
Применяется для малонагруженных или тихоходных вентиляторов.
Вся нагрузка приходиться на подшипники двигателя.
Обороты рабочего колеса определяются оборотами двигателя
Схема исполнения 5
На раме с приводными ремнями, с промежуточными
подшипниками опор вала рабочего колеса.
Прочность и надежность конструкции.
Нагрузка передается на подшипники промежуточных опор
Обслуживание ходовой части и электродвигателя без отсоединения от вентиляционной сети
Обороты рабочего колеса зависят от соотношения диаметров шкифов
КПД ниже из-за потерь на трение в ременной передаче
454084, г. Челябинск, ул. Валдайская, д. 15, т./ф. (351) 240-02-39, 231-70-05, mail@teploventkom.ru
© TeploVentKom — промышленная вентиляция, воздушное отопление, промышленное кондиционирование, противопожарная вентиляция 2010-2013
Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.
