Сантехшноркель душит машину!
В городе стоит жара 32 градуса уже неделю. Заметил, что после пробок машина не едет. Жмешь на педаль в пол, а разгоняется она как то вяло. Я всегда знал, что сантехшноркель к аккамулятору не самое удачное решение, но не думал что настолько…
Настроил себе бортовой комп multitronics, так что бы он показывал температуру впуска и начал следить.
1) Полдень, жара 32 град, солнце калит, машина черная, работает кондер
Машина стоит на солнце. Температура впуска начинается с 50 град. Вроде сильно не тупит еще. Доезжаю до пробки, кондер молотит, солнце калит на выходе из пробки температура 60 град. Динамика уже хуже. После второй пробки — температура начала доходить до 70 гр. Выше уже не пошла. Машина тупит при нажатии педали газа…
2) Вечер, солнце зашло, жара спала, температура около 25 град, работает кондер
На старте температура 30 град (не остыла еще до конца после солнца). Дальше выше 45 даже после пробок не поднимается. Думаю сказывается отсутствие нагрева машины солнцем. Машина едет хорошо и не тупит.

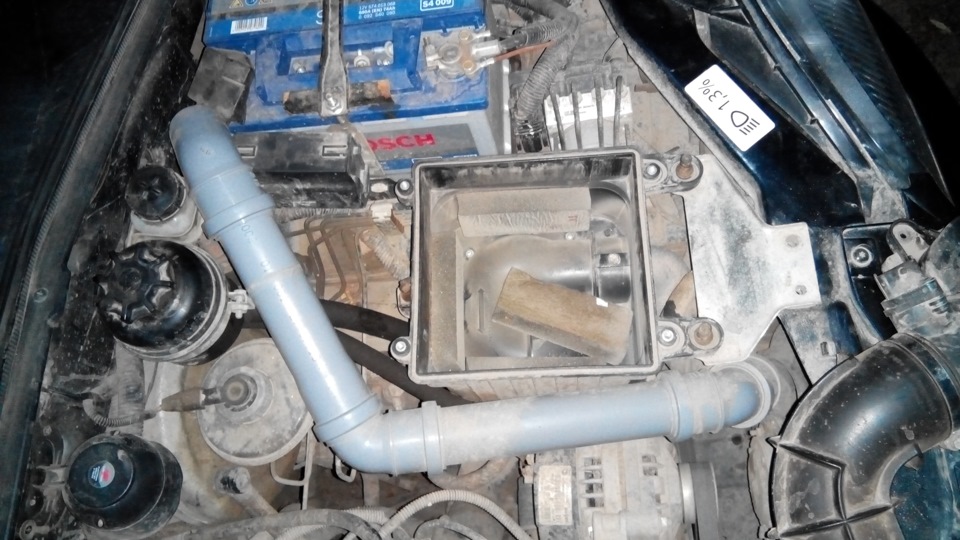

т.к. куплен шноркель и подводить к нему трубопровод, я планирую за аккамулятором — решил развернуть корпус фильтра на 180 град (позже опишу как это сделал).
Дано: короб фильтра развернут на 180 град все входящие в него трубки выкинуты. т.е диаметр впуска около 70 мм. Условия все те же. Температура впуска ожидаемо во всех условиях такая же. Воздух под капотом холоднее не стал) НО, она не тупит при любой температуре! И мало того, так и едет лучше. Сначала списал это на вау эффект, но на следущий день ситуация не изменилась. Машина реально лучше разгоняется после снятия сантехшноркеля.
Выводы:
— Во первых, у меня очень не оптимальный трубопровод был проложен. Слишком длинный и кучей перегибов. Возможно усугубило ситуацию
— 50-й трубы мало, но сильно заметно это становится только при высокой температуре впуска. Хотя без нее все равно динамика лучше.
— Впуск желательно, но не очень критично при условии нормального диаметра трубы — делать холодным, большо уж сильно воздух под капотом нагревается.
— Многие пишут, что у них со шноркелем и 50 трубой динамика не страдает. Думаю это почти верно, т.к. шноркель дает приток холодного воздуха.
— Сантехшноркель из 50-й трубы нужно выводить под жабо к прохладному воздуху либо делать его большего диаметра, а еще лучше и то и другое.
— Возможно 50-я труба небольшой длинны при развернутом фильтре, так душить двигатель не будет, но я в этом сомневаюсь и этот вариант не тестировал.
В общем, посмотрите еще раз, как НЕ НУЖНО и делайте выводы. Я, честно говоря, не ожидал, что разница будет такая большая.
Шноркель на Ниву: важная деталь или элемент тюнинга
Шноркель на Ниву автовладельцы устанавливают в том случае, когда предполагается, что автомобиль будет эксплуатироваться в экстремальных условиях. К ним можно отнести частые поездки по пересечённой местности, преодоление вброд водных преград, по песчаным барханам и иные методы «борьбы» с бездорожьем.
Связанно данное обстоятельство с тем, что для нормальной работы двигателя внутреннего сгорания в него должен постоянно поступать кислород, а при форсировании, например, реки, такой доступ может быть перекрыт, в результате чего мотор заглохнет. Такое устройство как шноркель позволяет брать воздух для этого с поверхности водоема «без всплытия».
Виды шноркелей
Литература по выбору, установке и эксплуатации шноркелей выделяет несколько их разновидностей. При этом те из них, которые предназначены для снабжения силового агрегата кислородом под водой, в любом случае устанавливаются на автомобиль так, чтобы они могли брать для этого воздух с поверхности водоёма.
С технической точки зрения они представляют собой трубу воздухозаборника, вынесенную на верх машины. В некоторых случаях шноркель может питать мотор внедорожника с глубины до двух метров, что значительно расширяет возможности вашей Нивы при езде в экстремальных условиях.
В зависимости от того, в каких условиях владелец Нивы собирается её эксплуатируют, различают следующие разновидности этого воздухозаборника:
Кроме того, стоит отметить, что существуют как самодельные шноркели, так и устройства промышленного производства. Так, например, если приобрести шноркель «стократ», то вам останется только установить его на вашу Ниву, так как он выпускается в уже готовом виде. Если же данный воздухозаборник вы собираетесь изготовить самостоятельно, придётся на это затратить дополнительные средства и время, но зато аксессуар будет полностью удовлетворять всем вашим запросам.
Технические характеристики шноркелей
Шноркели применяют для исключения гидроудара при погружении автомобиля в воду, а также для питания двигателя кислородом во время нахождения внедорожника в воде. Естественно, что для нормального выполнения данных функций воздухозаборник должен отвечать определённым требованиям. Обычно при его выборе обращают внимание на следующие характеристики:
Самые современные шноркели изготовляются из металла, которым обычно является алюминий и сталь. Они прочны и долговечны, что позволяет эксплуатировать выполненный из них воздухозаборник длительное время без замены. Кроме того, часто описываемый аксессуар выполняется из полимеров, например из полиуретана и ABS (инженерного пластика).
Что касается верхней головной насадки, то она выполняется в виде «гусака» или «циклона». Наибольшей популярностью пользуются поворотные насадки шноркелей, позволяющие развернуть, в случае необходимости, входное отверстие воздухозаборника в нужном направлении. Если же использовать неповоротные модели, придётся заранее решить, в каком направлении по ходу движения автомобиля они будут расположены.
Так как через главную трубу воздуховода будет прокачиваться основной объём воздуха, на её подбор стоит обратить особое внимание. Так для питания двигателя Нивы будет достаточно устройства диаметром 50-60 миллиметров. Если же на неё установлен форсированный силовой агрегат, понадобиться труба диаметром уже 70-75 миллиметров.
Крепление устройства обычно выполняется с помощью специальных кронштейнов, а также болтов М6 с подкладными гайками. Кронштейны и зажимы выполняются из металла или прочного пластика. Оптимальным их выбором станет использование тех моделей, которые имеют прорезиненные соединения и антикоррозийное покрытие. Кроме того, существуют нюансы монтажа шноркелей в зависимости от того, для обслуживания каких двигателей они предназначены: бензиновых или дизелей.
Шноркель на Ниву нового образца
Так как каждая модель автомобиля имеет собственную геометрию кузова и особенности конструкции, приходиться каждый раз шноркель подбирать для той или иной машины индивидуально. Если же это не удастся сделать, нужно изготовлять такой воздуховод в индивидуальном порядке. В настоящее время промышленность выпускает для Нивы устройство нового образца, которое подходит для большинства моделей этого бренда. Для того чтобы правильно выбрать такой шноркель, достаточно внимательно изучить его описание, и выбрать изделие подходящие именно вашей машине. При этом данное изделие не деформируется само после установки и не деформирует кузов автомобиля. Кроме того, приклеивать его к нему не нужно.
Выбирая шноркель на ниву 21214 с установочным комплектом, стоит обратить внимание на следующее обстоятельство: сечение воздуховода не должно быть меньше диаметра трубы идущей от воздушного фильтра к силовому агрегату.
Дело в том, что такая конструкция не сможет поставлять кислород в нужном количестве для работы двигателя внутреннего сгорания. В результате он начнёт работать с перебоями. Что же касается конкретной модели, то ответ на вопрос: какой лучше установить шноркель на Ниву можно получить, изучая инструкцию к вашему автомобилю.
Изготовление шноркеля своими руками
В том случае, когда воздухозаборник промышленного производства по каким-либо причинам вам не подходит, придётся изготовить шноркель на Ниву своими руками. Обычно для этого используют пластиковую трубу, уголки и герметизирующие материалы. Труба разрезается на заготовки необходимой длины, которые соединяются между собой уголками. Кроме того, встречается также шноркель на Ниву сделанный своими руками из сплошной пластиковой трубы. Для этого её прогревают строительным феном и выгибают согласно геометрии кузова.
Установка шноркеля
Для того чтобы установить шноркель на ниву необходимо выполнить следующие операции:
Разметка мест крепления описываемого устройства обычно производиться с помощью лекал, выполненных из картона. Их силуэт обводиться фломастером, им же намечаются отверстия под болты. Далее при помощи дрели и фрезы по металлу выполняется основное отверстие диаметром примерно 50 миллиметров по основную трубы устройства. При этом надо обеспечить его герметичность с помощью резиновых прокладок и герметиков.
Непосредственно к корпусу автомобиля аксессуар крепиться при помощи болтов М6 с закладными гайками. Если проводка трубы будет скрытая, ничего больше не понадобиться, не нужно даже будет дополнительное отверстие в капоте. В том же случае, когда труба будет выводиться наружу, потребуется кронштейн для крепления, например, Roxel Pro 531163 и закладная гайка.
Конструкция автомобиля Нива 2121 предусматривает собственную геометрию кузова, поэтому шноркель придётся по нему подогнать, прогревая изделие строительным феном и притягивая его к корпусу машины болтами. После этого нужно будет выполнить подключение воздушного фильтра к двигателю, а при этом его патрубок соединяется с шноркелем к нему посредством гофрированного шланга. По окончании работ систему воздухозабора необходимо хорошо загерметизировать при помощи резиновых уголков и хомутов.
Особенности установки на инжекторе и карбюраторе
Установка шноркеля Шевроле на Ниву имеет свои особенности в том случае, когда она выполняется своими руками. Дело в том, что выпускаются автомобили этой марки как с инжекторным, так и карбюраторным двигателем. Подключение нового воздуховода к ним имеет свои особенности и обычно выполняется при помощи переходников. Так, например, если производится установка шноркеля на Ниву 2121, придётся корпус карбюратора поставить как раз с этими переходниками. Подбирать их следует в зависимости конкретной модели двигателя установленного на ваш автомобиль.
Обычно шноркенль на Ниву устанавливают опытные автолюбители, знающие как выполнить подобную операцию. Новичкам же стоит посоветовать обратить особое внимание на герметизацию всей системы. Так обязательно нужно загерметизировать отверстие в капоте через которое вуздоховод будет заводиться в моторный отсек, а также все сочленения трубы. Подобное улучшение обойдется вам совсем недорого, а в результате вы сможете преодолевать на Ниве в стандартной комплектации достаточно глубокие водоёмы с твёрдым дном.
Легальный шноркель
Друзья, привет, наверное многие заметили, что последние пару недель активно обсуждается тема внесения изменений в транспортное средства и наказания за это. Где-то ходит письмо о снятии с учета за (шнорк, лифт и силовик). К кому-то на трассе домогались инспекторы, пытаясь взять на себя функции технадзора.
Во время одного такого обсуждения, один товарищ мне справедливо заметил, что столкнись я со злобным инспектором, то трудно будет доказать легальность шноркеля.
С одной стороны все ровно. Я честно купил машину в такой комплектации, но ведь комплектация не указана в свидетельстве. Комплектация не указана на кузове. Никаких доказательств того, что шноркель установлен заводом изготовителем и прошел сертификацию я бы не смог предоставить. Согласитесь, ведь можно же купить шниву в любой комплектации, потом прикупить шнорк и ничем он не будет отличаться от заводского, а точнее это будет одно и тоже.
Понимаю, что даже самый суровый проверяющий разбирается в автомобилях, выпускаемых в нашей стране и в законность данной доделки он поверит, но все же я решил разобраться в документации.
Повторюсь, что в документах, которые у меня есть на руках нет никаких отметок об установленном оборудовании. Начал копать.
Одобрение типа транспортного средства ОТТС — свидетельство, подтверждающее соответствие автомобиля определенным требованиям ТРТС 018/2011, устанавливающего на территории стран ЕАЭС стандарты относительно всех колесных транспортных средств. Этот документ важен при определения объема транспортного налога. Он также дает право на изготовление и реализацию автомобиля, его ввоз и растаможивание.
ОТТС является официальным основанием для составления ПТС органами ГИБДД производителю/дистрибьютору новых авто для их будущей постановки на учёт или продажи. Именно одобрение типа транспортного средства предоставляет возможность получить соответствующие сертификаты, необходимые при растаможивания автокомплектов. читать далее >>>
Как найти этот документ?
Он должен быть у дилера. Езжайте к официалу, он есть там.
Важно понять, что ОТТС выдается на определенный срок, а иногда на ограниченную партию автомобилей. Что бы узнать какое именно ОТТС нужно вам — посмотрите на машину.
Вот эта страшная кодировка E-RU.MT02.B.00144 и обозначает код документа. Если этой информации нет, то нужна информация о VIN, в некоторых сертификатах (на иномарках) указываются диапазоны номеров на которые он распространяется.
При помощи гугла откапываем нужный документ
УСТАНОВКА ШНОРКЕЛЯ Стократ на Ниву. КАК УСТАНОВИТЬ ШНОРКЕЛЬ ПРАВИЛЬНО? Шноркель с гуськом на Ниву.
Ну наконец-то я дошел и морально и физически до того момента, когда все же необходимость в установке шноркеля стала уже основательно занимать место в следующем этапе тюнинга Нивы. Переходим в разряд подготовленных джиперов, значит и внедорожник должен быть тоже подготовлен не только размером колес и увеличенным клиренсом.
Как-то раз, просто проезжая по лужам, вода попала в двигатель… обошлось малой кровью, поменяли только гидрокомпенсаторы и погнали дальше. Так как теперь мы ныряем гораздо глубже, чтобы такая преграда как вода не вставали на пути, установка шноркеля стала просто необходимым действием.
Меня всегда привлекали большие экспедиционники, у которых стояли шноркели Safari с гордо смотрящим гуськом по ходу движения. И я мечтал, что, когда моя Нива подрастет, у нее тоже будет такой шноркель. Поэтому, я не рассматривал для покупки обычные экземпляры с воздухозаборником, крепящимся к крыше. Также я не смотрел в сторону китайских «одноразовых» материалов.

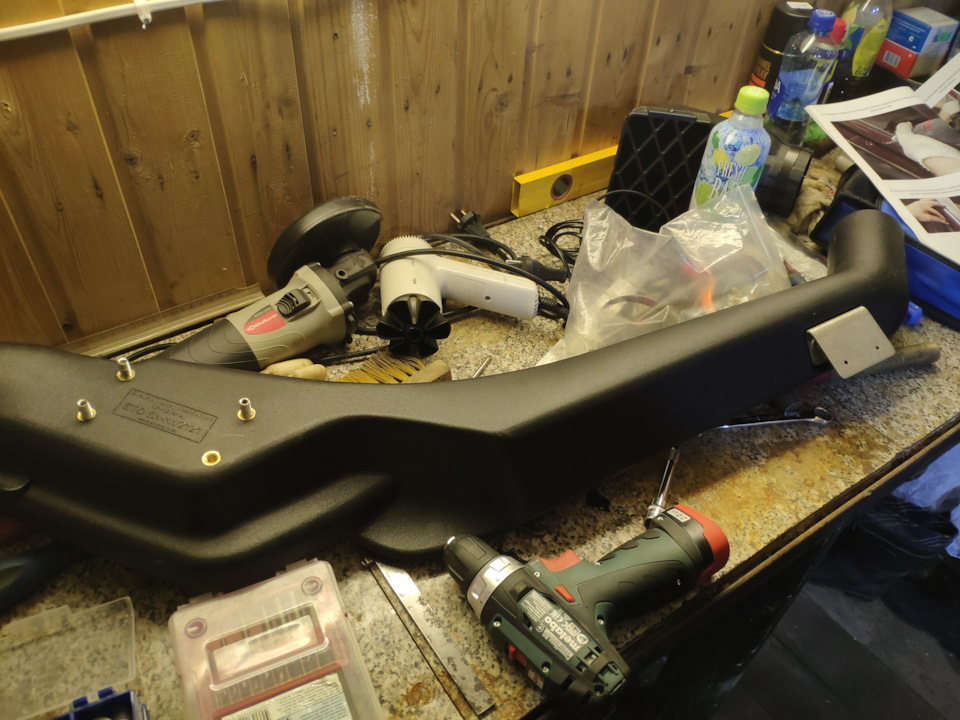

Мне нужен качественный шноркель с гуськом для Нивы, им стал шноркель Стократ. О его установке я снял полноценное видео, можно сказать пошаговая инструкция. Достаточно один раз посмотреть и вы сами сможете эти работы провести. Все что вам понадобится для этого, также я рассказал.
Конечно, многое пришлось «доработать напильником», я уже даже не знаю с чем это связано, толи потому что это Нива, толи производители всегда оставляют за собой право, заочно поиздеваться над гаражными умельцами 🙂
В целом ничего заумного нет, в комплекте есть инструкция, с цветными картинками и краткими текстовыми комментариями, по каждому шагу. Повторяй и все. Правда для этого вам понадобится гараж или точка с электричеством, основным инструментом станет болгарка. Ну и так по мелочи.

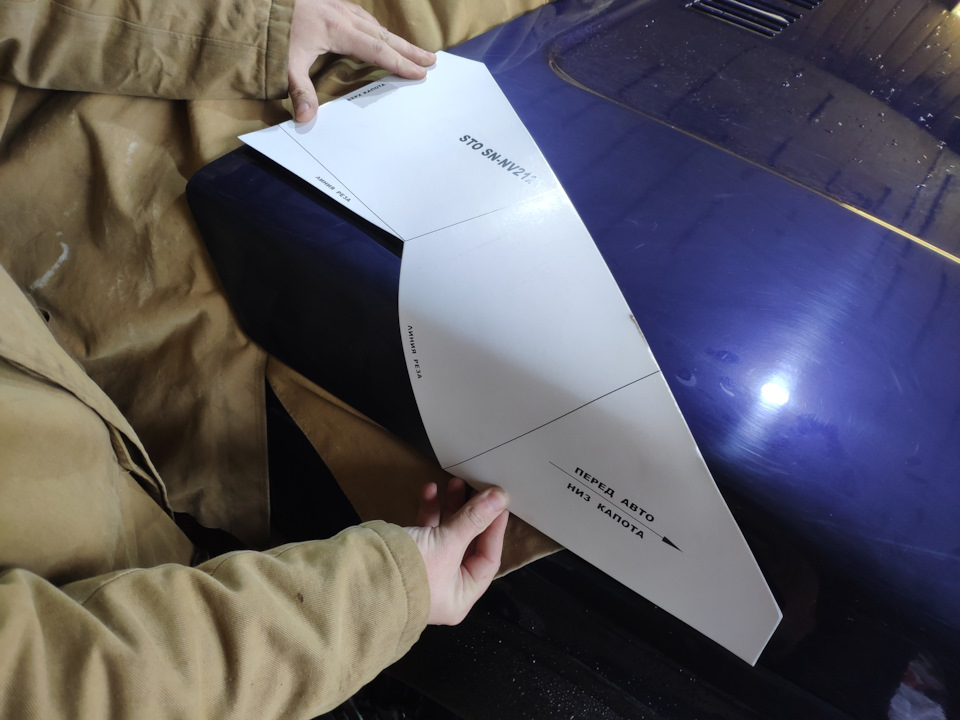

В двух словах, основные шаги по установке шноркеля. Распаковываем, просматриваем инструкцию и прилагаемые комплектующие. Прикладываем шаблон к капоту, намечаем линию реза, советую его еще прямо по линии проклеить молярным скотчем, по нему начертить линию реза и пилить.
Придется перенести расширительный бачок, не забудьте купить более длинный патрубок. Соблюдайте технику безопасности при монтаже и работах! Обработать все герметиком, надеть гофру, пропустить под капотом, затянуть хомуты.
Нива : что такое шноркель, сколько стоит и как поставить
Что это такое и для чего нужен шноркель
Такое устройство, как шноркель, появилось во время войны и предназначалось для обеспечения возможности работы дизелям подводной лодки под водой без всплытия, подавая воздух с поверхности и выводя отработанные газы. Затем тот же принцип стали использовать для подачи воздуха к двигателям во время сафари в Африке, стараясь уменьшить попадание в моторы пыли, в огромных количествах поднимающейся при движении автомобиля.
Ну а сейчас подобное устройство чаще всего применяют для исключения гидроудара при движении по воде.
Гидроудар возникает, когда вода попадает в цилиндры работающего двигателя через систему воздухозабора. Следствием этого может быть деформация шатунов и появление в блоке трещин. Избежать такого позволит забор воздуха для работы двигателя на уровне крыши автомобиля, для чего и используется шноркель.
Какой он бывает?
Существует несколько возможных вариантов оснащения автомобиля таким устройством.
1. Приобрести изделие производства известных фирм. Как правило, ему присуще высокое качество изготовления, хорошо продуманная конструкция и гарантированное получение нужного результата. Вот только стоимость такого шноркеля будет составлять сотни долларов. Правда, что лучше – поставить устройство за пятьсот долларов или ремонтировать двигатель из-за его отсутствия – это личный выбор каждого.
2. Купить шноркель отечественного производства. Сейчас есть множество изготовителей подобных устройств, но в этом случае нет гарантии, насколько эффективно будет работать такое изделие. Но цена окажется вполне приемлемой – несколько тысяч рублей, причем она будет зависеть от варианта модели шноркеля. Можно взять тысячи за 3-5.
3. Изготовить самостоятельно, в этом случае цена будет минимальной, но что вы получите в итоге – вопрос открытый.
Что такое шноркель, как он поможет преодолевать броды на Ниве и как выбрать и установить. Сколько всё это дело стоит.
Кроме изложенного, необходимо отметить, что монтаж шноркеля может быть выполнен и в мастерской и собственными силами. И необходимо учитывать, что в большинстве случаев шноркель располагается с правой стороны лобового стекла, и для его подключения к штатному воздушному фильтру придется вырезать дополнительное отверстие в капоте или в левом крыле.
Правда, существуют отдельные модели шноркеля для некоторых моделей машин, которые не требуют такой доработки, но обычно для установки подобных устройств надо резать кузов авто.
В качестве материала, применяемого при изготовлении, может применяться как пластик, так и металл. Его использование предпочтительней из-за повышенной прочности.
На что обратить внимание при выборе и установке
В данном случае, независимо от всех остальных факторов, определяющим является сечение воздуховодов. Оно ни в коем случае не должно быть меньше диаметра трубы, идущей от воздушного фильтра к двигателю. В противном случае работающий мотор не получит нужного количества воздуха и начнет «задыхаться».
Однако того, что на авто установлен шноркель, для движения по бездорожью мало. Надо обеспечить герметичность всей системы подачи воздуха. Несмотря на то, что его забор осуществляется с высоты крыши машины, ни сам воздушный фильтр, ни воздуховоды герметичностью не отличаются. Ее после установки шноркеля надо обеспечить дополнительно, в первую очередь это касается воздушного фильтра.
Полезные наблюдения и выводы
Проделав всё вышеописанное – выбрав подходящий шноркель и правильно установив его на машину, стоит помнить, что вы получили автомобиль, способный передвигаться по воде и преодолевать глубокие заболоченные участки, а не подводную лодку. Конечно, этого уже немало, особенно если вы планируете отправляться в ралли-рейды или пробеги по бездорожью. Вернее будет сказать, оснащение авто подобным устройством является частью подготовки машины к участию в подобных путешествиях. Без этого вы просто не сможете уехать никуда дальше ближайшего пригородного леса.
Но надо помнить, что у вас стоит бензиновый мотор и для его работы необходима успешно функционирующая система зажигания, для чего потребуется принять какие-то дополнительные меры по защите узлов с электропитанием. Поэтому при любых обстоятельствах постарайтесь избегать ситуации, когда вода заливает генератор и свечи. Для этого не обязательно попадать на большие глубины, при движении даже по относительно мелкой луже впереди автомобиля образуется волна, которая поднимает общий уровень воды. Да и о вентиляторе охлаждения двигателя не стоит забывать. Если при его работе вода попадет под лопасти, то ее всю разбрызгает по подкапотному пространству.
Видео Нива, идущая вброд (без шноркеля такие действия будут невозможны):
Ничего неожиданного в таком подходе к шноркелю нет. Это просто дополнительное устройство, значительно расширяющее возможности вашей Нивы, но ни в коем случае не волшебная палочка, по желанию делающая из вашей машины танк, самолёт или подводную лодку.Шноркель можно признать обязательным элементом машины, на которой приходится преодолевать залитые водой участки, переправляться вброд или участвовать в ралли-рейдах. Без него лучше всего и не пытаться справиться с серьезным бездорожьем. Поэтому к выбору, установке и эксплуатации подобного устройства надо относиться ответственно, и такой подход позволит вам реализовать скрытые возможности автомобиля.
Читайте также о том, как полностью подготовить Ниву к бездорожью
