Почему нельзя ходить по крылу у края и угол атаки
Этот случай рассказал мой отец. Он был авиационным инженером на заводе и отвечал за конечную сдачу изделия заказчику. Приземлялся истребитель, который буквально недавно выкатили из цеха окончательной сборки. Мягкое касание, штатная посадка. В общем, обычный испытательный полет. Ничего нового. Но пилот не улыбается, как обычно.
— Что такое, Женя? — спрашивает мой отец лётчика.
— Всё хорошо, Валер, но пока «неуд»: угол атаки врёт, и врёт намного. Я не подпишу акт приёмки.
— На сколько?
— Прямо намного.
— Хм… Будем посмотреть.
Как он мог это почувствовать? Каких-то 5–7 градусов. Неужели он так хорошо чувствует машину? В начале моей лётной карьеры этот вопрос меня затрагивал за живое, поэтому рассказ отца я слушал с особым интересом.
Бытовало мнение, что лётчик более гуманитарен, чем инженер. В среде инженеров, конечно. Поэтому словам лётчиков доверяли не всегда и старались проверять их очень тщательно. Однако тесная работа с лётчиками подсказывала, что, если они не уверены и говорят, что «что-то не так», то факт заслуживает внимания. Кроме того, именно среди лётчиков-испытателей многие пилоты знали матчасть не упрощённо, а вполне себе комплексно вплоть до агрегатов и принципиальных схем. И если инженер отвечал только за своё направление, например, инженер по радиооборудованию знал только радиооборудование, инженер по СД (специалист по планеру самолёта и двигателя) знал только двигатель, то лётчик знал всё.
Прежде чем рассказывать дальше, давайте разберёмся, что такое вообще угол атаки по определению. Это угол между проекцией вектора скорости на ось асимметрии самолёта и продольной осью самолёта.
Важный параметр, по которому лётчики определяют, насколько самолёт устойчив в воздухе. То есть крыло, находясь в определённом положении при определённой скорости и с определённым весом, создаёт определённую подъёмную силу на крыле.
Но только до определённого момента, пока не происходит срыв потока с крыла. В кабине это чувствуется так: сначала — тряска штурвала (или самолёт иным способом сигнализирует о приближении к критическому углу), потом при превышении критического угла атаки происходит дальнейший срыв потока воздуха на крыле, резко теряется подъёмная сила, и наконец самолёт сваливается в штопор.
Как измерить угол атаки? Информацию об угле атаки лётчики считывают с УАСП. Автомат углов атаки и сигнализации перегрузок (АУАСП) — это элемент пилотажно-навигационного комплекса в самолёте, предназначенный для контроля текущего угла атаки и оповещения экипажа в случае выхода на близкий к критическому или критический угол атаки. Как мы уже говорили, опасность превышения допустимого значения угла атаки состоит в возможном срыве потока и последующем сваливании самолёта в штопор.
Принцип действия АУАСП основан на постоянном измерении текущего угла атаки, местного критического и перегрузки встроенными датчиками и их сравнении с предельно допустимыми на данном типе самолёта. В случае выхода на критический уровень срабатывает звуковая сигнализация, и загорается световое табло.
Другими словами, флюгарка от набегающего потока отклоняется и через систему специальных датчиков подаёт значение текущего угла атаки.
Это очень важный прибор. Даже братья Райт взяли его в полёт. Вообще у них он был единственным прибором. Не было указателя скорости или высоты, не было никакого авиагоризонта и даже компаса. Первый АУАСП выглядел, как бечёвка, привязанная к передней кромке крыла. Она показывала первым пилотам угол атаки самолёта, и уже по нему они судили о скорости полёта!
Итак, теперь вы понимаете, почему 5–7 градусов угла атаки — это «неуд» по приёмке.
Первым делом на заводе были перепроверены журналы проверочной аппаратуры. Все параметры согласно записям — в норме.
Cамолёт закатили в ангар и, как больного пациента в реанимации, подключили к стенду.
Проверка происходила следующим способом. К стенду подключили самолёт и вручную отклоняли флюгарку. Стенд не зафиксировал ложной информации. Отклонили на 5 градусов — 5 градусов прописалось на стенде, отклонили на 10 градусов — прописалось 10. Все параметры были в норме.
Хм… ну ладно. Опять самолёт выкатили на испытания. Опять полёт. Опять лётчик-испытатель не подписывает акт проверки. Угол атаки врёт, и врёт прилично. Данную процедуру проделывали несколько раз. Несколько раз самолёт поднимали в воздух, и каждый раз лётчик подтверждал дефект, каждый раз десятки авиаспециалистов искали дефект на земле, который не подтверждался. Топливо, аэродромные службы, ресурс двигателя, трудочасы авиаинженеров — это всё расходы, которые нёс завод при испытании только что произведённой машины, и если вы думаете, что в Советском Союзе никто не считал подобных затрат, то ошибаетесь.
— Женя, не дури, самолёт исправен, подписывай, — давили на лётчика и отец, и заводское начальство.
Но Женя не соглашался.
— Не подпишу, ребята, я лучше себе «руку сломаю»…
Шло время, лётчик не подписывал, самолёт на земле исправен, производственные показатели падали, что предвещало проблемы уже на уровне Министерства авиационной промышленности. Решили «увеличить угол атаки» — надавить на лётчика «тяжёлой артиллерией», но в самый ответственный момент, когда давить стали уж очень авторитетные люди, он «сукин сын», взял и ушёл на больничный. Из столицы нашей родины Москвы был вызван «альтернативный» лётчик-испытатель, который вновь подтвердил дефект!
Опустим в нашем повествовании споры и ругань, приёмы психологического давления на личность между разработчиком и заказчиком, опустим и способы поиска причины, но дефект всё-таки был выявлен! Всё было просто: какой-то техник, обслуживавший самолёт, находясь на стремянке или в каком-то другом положении, наступил на эту флюгарку и просто немного её деформировал.
Вообще, конечно, по крылу ходить можно. Оно очень прочное, оно целый самолёт на себе несёт и испытывает огромные нагрузки — куда большие, чем вес пары-тройки человек, пытающихся его обслужить. Но не везде! Зоны, куда нельзя заступать, отмечены специальными обозначениями. Причём не из-за прочностных показателей, а как раз из-за близости к разным датчикам и по другим причинам (хотя на некоторых самолётах и из-за прочности).
Вмятина была незаметна глазу, но она таки создавала другой профиль обтекания этой флюгарки воздухом. То есть, когда её отклоняли рукой на земле, всё было в норме, но в воздухе от набегавшего потока угол отклонения был другим — нерасчётным. Вот и весь ответ. А лётчики-испытатели «просто чувствовали» эту разницу!
Как? — задавал я себе вопрос. Задницей, отвечали лётчики. На самом деле ответ прост: в горизонтальном полёте угол атаки равняется тангажу. Это реально просто.
Тангаж — это угол между горизонтом и строительной осью самолёта. Положительный тангаж с увеличением угла (подъём носа) — кабрирование, штурвал на себя; отрицательный с уменьшением угла (опускание носа) — пикирование, штурвал от себя. Измеряется в градусах, индуцируется на КПП командно-пилотажным прибором. Его не чувствуют… Это величина вполне физическая, которую смотрят на КПП.
Шло время, я начал летать, тесная связь между скоростью, углом атаки и тангажом ощущалась всё яснее уже на практике. Однако каково было моё удивление, когда я начал знакомиться с иностранной техникой! На иномарках последнего поколения нет УАСП или его аналога. До сих пор многих лётчиков, переучивающихся с отечественной техники, этот факт не то что удивляет — он их потрясает.
— Почему? — спрашивал я.
— А зачем? — отвечали мне. — Есть скорость, пилотируй по скорости.
— А если её нет?
— Кого нет?
— Скорости.
— Это как так?
— Ну как? Вот так: не показывает по каким-то причинам скорость.
Для этого есть memory actions. Тот самый отказ прописан в специальной книжке, где определены все действия при этом отказе, которые мы должны помнить наизусть. Отключаем автопилот, отключаем автомат тяги (автомат, который отвечает за режим работы двигателя и соответственно за выдерживание скорости), отключаем флайт директора (это планки на командно-пилотажном приборе, которые подсказывают пилоту, какие надо выдерживать тангаж и крен, чтобы поддерживать заданный режим полёта) и устанавливаем определённые обороты двигателя при определённой механизации крыла. И всё — летим.
Опа-а-а… А на советской технике это как будто само собой разумеется. Далее я предвижу горячие споры на эту тему. Это здорово, что это прописано в специальной книге, и не просто прописано, а ещё и включено в список отказов, которые надо знать наизусть.
На первый взгляд кажется: всё просто. На самом деле простой вопрос об угле атаки вызывает много споров среди инженеров и лётчиков, нужен ли он.
Пилотируем большой реактивный
Автор: Darkstar Дата: 06.02.2005 23:44
В этой статье мы рассмотрим основные принципы захода на посадку на больших реактивных самолетах применительно к нашим условиям. Хотя за основу рассмотрения выбран Ту-154, следует учитывать, что на других типах ВС применяются, в общем, сходные принципы пилотирования.
Содержание
Пилотируем большой реактивный
В этой статье мы рассмотрим основные принципы захода на посадку на больших реактивных самолетах применительно к нашим условиям. Хотя за основу рассмотрения выбран Ту-154, следует учитывать, что на других типах ВС применяются, в общем, сходные принципы пилотирования. Информацию взята из расчета на реальную технику, а испытывать судьбу мы будем пока в MSFS98-2002, есть у фирмы «Микрософт» такой компьютерный симулятор, возможно, вы даже слышали.
Посадочная конфигурация самолета
Конфигурация самолета — сочетание положений механизации крыла, шасси, частей и агрегатов ВС, определяющих его аэродинамические качества.

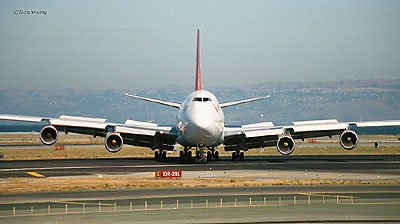

На транспортном самолете, еще до входа в глиссаду, должна быть выпущена механизация крыла, шасси и переложен стабилизатор. Кроме того, по решению командира воздушного судна, экипаж может включить автопилот и/или автомат тяги для захода в автоматическом режиме.
Механизация крыла
Механизация крыла — комплекс устройств на крыле, предназначенных для регулирования его несущей способности и улучшения характеристик устойчивости и управляемости. Механизация крыла включает закрылки, предкрылки, щитки (интерцепторы), активные системы управления пограничным слоем (например, его сдув, отбираемым от двигателей воздухом) и т.д.

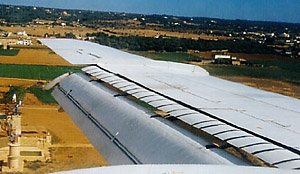

Закрылки (flaps)
В целом, закрылки и предкрылки предназначены для повышения несущей способности крыла на взлетно-посадочных режимах.
Аэродинамически, это выражается в следующем:
Увеличение подъемной силы крыла позволяет снизить скорость до более низкого предела. Например, если при массе 80 т скорость сваливания Ту-154Б без закрылков составляет 270 км/ч, то после выпуска закрылков полностью (на 48 град) она уменьшается до 210 км/ч. Если уменьшить скорость ниже этого предела, самолет выйдет на опасные углы атаки, возникнет срывная тряска (бафтинг, buffeting) (особенно при убраных закрылках) и, в конце концов, произойдет сваливание в штопор.
Крыло, оборудованное закрылками и предкрылками, образующими в нем профилированные щели, называют щелевым. Закрылки также могут состоять из нескольких панелей и иметь щели. Например, на Ту-154М применяются двухщелевые, а на Ту-154Б трехщелевые закрылки (на фото Ту-154Б-2). На щелевом крыле воздух из области повышенного давления под крылом с большой скоростью поступает через щели на верхнюю поверхность крыла, что приводит к уменьшению давления на верхней поверхности. При меньшей разности давлений, обтекание крыла получается более плавным и тенденция к формированию срыва уменьшается.
Угол атаки (УА), Angle of Attack (AoA)
Основное понятие аэродинамики. Углом атаки профиля крыла называется угол, под которым профиль обдувается набегающим потоком воздуха. В нормальной ситуации УА не должен превышать 12-15 град, в противном случае возникает срыв потока, т.е. образование турбулентных “бурунчиков” за крылом, как в быстром ручье, если поставить ладонь не вдоль, а поперек потока воды. Срыв приводит к потере подъемной силы на крыле и сваливанию самолета.

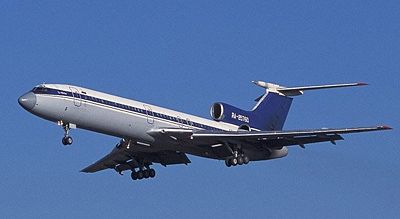

На «небольших» самолетах (включая Як-40, Ту-134) выпуск закрылков обычно приводит к “вспуханию” — самолет немного увеличивает вертикальную скорость и задирает нос. На «больших» самолетах стоят системы улучшения устойчивости и управляемости, которые автоматически парируют возникающий момент опусканием носа. Такая система есть на Ту-154 поэтому там «вспухание» невелико (кроме того, там момент выпуска закрылков совмещено с моментом перекладки стабилизатора, который создает противоположный момент). На Ту-134 пилоту приходится гасить увеличение подъемной силы вручаную отклоняя штурвальную колонку от себя. В любом случае, для уменьшения «вспухания», закрылки принято выпускать в два или три приема — обычно сначала на 20-25, потом на 30-45 градусов.

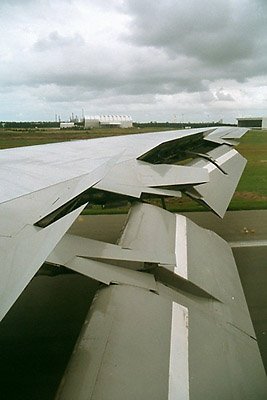

Предкрылки (slats)
Кроме закрылков, почти все транспортные самолеты также имеют предкрылки, которые установлены в передней части крыла, и автоматически отклоняются вниз одновременно с закрылками (пилот о них почти не думает). Принципиально они выполняет ту же функцию, что и закрылки. Отличие состоит в следующим:
В целом, выпуск как закрылков так и предкрылков сводится к увеличению кривизны профиля крыла, что позволяет сильнее отклонять вниз набегающий поток воздуха, а значит увеличивать подъемную силу.
Насколько до сих пор известно, предкрылки отдельно в аir-файле не выделены.
Чтобы понять, на фига на самолетах применяется такая сложная механизация, понаблюдайте за приземлением птиц. Часто можно обратить внимание, как голуби и им подобные вороны садятся сильно распушив крылья, поджимая хвост и стабилизатор под себя, пытаясь получить профиль крыла большой кривизны и создать хорошую воздушную подушку. Это и есть выпуск закрылков и предкрылков.
Интерцепторы (spoilers)
Интерцепторы, они же спойлеры представляют собой отклоняемые тормозные щитки на верхней поверхности крыла, которые увеличивают аэродинамическое сопротивление и уменьшают подъемную силу (в отличие от закрылков и предкрылков). Поэтому интерцепторы (особенно на «илах») также называют гасителями подъемной силы.
Интерцепторы — это очень широкое понятие, в которое напичкано много всяких разновидностей гасителей, и на разных типах они могут называться по-разному и располагаться в разных местах.

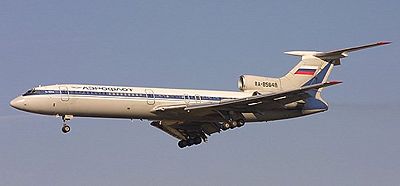

В качестве примера рассмотрим крыло самолета Ту-154, на котором применяются три типа интерцепторов:
1) внешние элерон-интерцепторы (spoilerons, roll spoilers)
Элерон-интерцепторы представляют собой дополнение к элеронам. Они отклоняются несимметрично. Например на Ту-154, при отклонении левого элерона вверх на угол до 20 град, левый элерон-интерцептор автоматически отклоняются вверх на угол до 45 град. В результате подъемная сила на левом полукрыле уменьшается, и самолет кренится влево. То же самое для правого полукрыла.
Почему нельзя обойтись только одними элеронами?
Дело в том, что чтобы создать момент крена на большом самолете, нужна большая площадь отклоняемых элеронов. Но, поскольку реактивные самолеты летают на скоростях близких к звуковым, они должны иметь тонкий профиль крыла, который бы не создавал слишком большого сопротивления. Применение больших элеронов приводило бы к его скручиванию и всяким нехорошим явлениям типа реверса элеронов (такое, например, может иметь место быть на Ту-134). Поэтому нужен способ распределить нагрузку на крыло более равномерно. Для этого и используются элерон-интерцепторы.— щитки, установленные на верхней поверхности, которые при отклонении вверх, уменьшают подъемную силу на данном полукрыле, и «топят» его вниз. Скорость вращения по крену при этом значительно возрастает.
Пилот не задумывается об элерон-интерцепторах, с его точки зрения, все происходит автоматически.
В air-файле элерон-интерцепторы, в принципе, предусмотрены.
2) средние интерцепторы (spoilers, speed brakes)
Средние интерцепторы это то, что обычно понимают под просто «интерцепторами» или «спойлерами» — т.е. «воздушные тормоза». Симметричное задействование интерцепторов на обеих половинах крыла приводит к резкому уменьшению подъемной силы и торможению самолета. После выпуска «воздушных тормозов» самолет сбалансируется на большем угле атаки, начнет тормозиться за счет возросшего сопротивления и плавно снижаться.
На Ту-154 средние интерцепторы отклоняются на произвольный угол до 45 град с помощью рычага на среднем пульте пилотов. Это к вопросу, где у самолета стоп-кран.
На Ту-154 внешние и средние интерцепторы это конструктивно разные элементы, но на других самолетах «воздушные тормоза» могут быть конструктивно совмещены с элерон-интерцепторами. Например, на Ил-76 интерцепторы обычно работают в элеронном режиме (с отклонением на угол до 20 град), а при необходимости — в тормозном (с отклонением на угол до 40 град).
Выпускать средние интерцепторы при заходе на посадку не надо. Вообще-то, выпуск интерцепторов после выпуска шасси обычно запрещен. В нормальной ситуации, интерцепторы выпускаются для более быстрого снижения с эшелона с вертикальной скоростью до 15 м/c и после после приземления самолета. Кроме того, они могут применяться при прерванном взлете и экстренном снижении.
Бывает, что «виртуальщики» при заходе на посадку забывают убрать газ, и держат режим чуть ли не на взлетном, пытаясь вписаться в схему посадки с очень высокой скоростью, вызывая гневные вопли диспетчера в стиле “Maximum speed below ten thousand feet is 200 knots!” В таких случаях можно кратковременно выпустить средние интерцепторы, но в реальности, это вряд ли приведет к чему-нибудь хорошему. Лучше пользоваться таким грубым методом гашения скорости заблаговременно — только на снижении, причем не всегда обязательно выпускать интерцепторы на полный угол.
Также «тормозные щитки»
Расположены на верхней поверхности во внутренней (корневой) части крыла между фюзеляжем и гондолами шасси. У Ту-154 автоматически отклоняются на угол 50 град после приземления при обжатии основных аморстоек шасси, скорости более 100 км/ч и РУД-ах в положении «малый газ» или «реверс». Одновременно отклоняются и средние интерцепторы..
Внутренние интерцепторы предназначены для гашения подъемной силы после приземления или при прерваном взлете. Как и другие типы интерцепторов, они не столько гасят скорость, сколько гасят подъемную силу крыла, что приводит к увеличению нагрузки на колеса и улучшению сцепления колес с поверхностью. Благодаря этому после выпуска внутренних интерцепторов можно переходить к торможению с помощью колес.
На Ту-134 тормозные щитки — это единственный тип интерцепторов.
В симуляторе внутренние интерцепторы либо отсутствуют, либо воссоздаются достаточно условно.
Балансировка по тангажу
Большие самолеты имеют ряд особенностей управления по тангажу, о которых нельзя не упомянуть. Триммирование, центровка, балансировка, перекладка стабилизатора, расход штурвальной колонки. Рассмотрим эти вопросы более подробно.
Тангаж (pitch)
Тангаж (pitch)— угловое движение летательного аппарата относительно поперечной оси инерции, а проще говоря «задир». У моряков эта фигня называется «дифферент». Тангаж противопоставлен крену (bank) и рысканию (yaw), которые соответственно характеризуют положения ЛА при его вращении вокруг продольной и вертикальной оси. Соответственно различают углы тангажа, крена и рысканья (иногда их называют углы Эйлера). Термин «рысканье» можно заменять словом «курс», например говорят «в канале курса».
Отличие угла тангажа от угла атаки, надеюсь объяснять нет необходимости. Когда самолет падает совершенно плашмя, как утюг, угол атаки у него будет 90 град, а угол тангажа будет близок к нулю. Наоборот, когда истребитель идет в наборе, на форсаже, с хорошей скоростью, у него угол тангажа может быть 20 град, а угол атаки, скажем, всего 5 град.
Триммирование
Чтобы обеспечить нормальное пилотирование, усилие на штурвале должно быть ощутимым, в противном случае, любое случайное отклонение могло бы ввести самолет в какой-нибудь нехороший штопор. Собственно говоря, именно поэтому на тяжелых самолетах, не предназначенных для выполнения резких маневров, обычно применяются штурвалы, а не ручки — их не так просто случайно отклонить по крену. (Исключение составляет Airbus, который предпочитает джойстики.)
Понятно, что при затяжеленном управлении бицепсы у пилота будут постепенно развиваться довольно приличные, более того, если самолет разбалансирован по усилиям его трудно пилотировать, т.к. любое ослабление усилия толкнет штурвальную колонку (ШК) не туда, куда надо. Поэтому, чтобы в процессе выполнения полета, летчики могли иногда хлопнуть стюардессу Катьку по заднице, на самолетах устанавливают триммеры.
Триммер — устройство, которое тем или иным способом фиксирует штурвал (ручку управления) в заданном положении, дабы папелац мог снижаться, набирать высоту и лететь в горизонтальном полете и т.д. без приложения усилий к штурвальной колонке.
В результате триммирования, точка, в которую тянет штурвал (ручку), будет не совпадать с нейтральным положением для данного руля. Чем дальше от положения триммирования, тем большие усилия приходится прикладывать, чтобы удержать штурвал (ручку) в заданном положении.
Чаще всего, под триммером имеют в виду триммер в канале тангажа — т.е. триммер руля высоты (РВ). Тем не менее, на больших самолетах триммеры на всякий случай, ставят во всех трех каналах — там они обычно выполняют вспомогательную роль. Например, в канале крена триммирование может применятся при продольной разбалансировки самолета из-за несимметричной выработки топлива из крыльевых баков, т.е. когда одно крыло перетягивает другое. В канале курса — при отказе двигателя, чтобы самолет не рыскал в сторону, когда один двигатель не работает. И т.д.
Триммирование можно технически реализовать следующими способами:
1) с помощью отдельного аэродинамического триммера, как на Ту-134— т.е. маленького «рулька» на руле высоты, который удерживают основной руль в заданном положении с помощью аэродинамической компенсации, т.е. используя силу набегающего потока. На Ту-134 для управления таким триммером используется колесо триммера, на которое наматывается трос, идущий к РВ.
2) с помощью МЭТ (механизма эффекта триммирования), как на Ту-154 — т.е. просто регулируя затяжку в системе пружин (правильнее сказать, пружинных загружателей), которые чисто механически удерживает штурвальную колонку в заданном положении. Когда шток МЭТ перемещается вперед-назад, загружатели то ослабляются, то натягиваются. Для управления МЭТ используются небольшие нажимные переключатели на рукоятках штурвалов, при включении которых, шток МЭТ, а за ним и штурвальная колонка медленно перемещаются в заданное положение. Аэродинамические триммеры как на Ту-134, на Ту-154 отсутствуют.
3) с использованием переставного стабилизатора, как на большинстве западных типов (см ниже)
В симуляторе трудно воссоздать настоящий триммер руля высоты, для этого придется использовать навороченный джойстик с эффектом триммирования, потому что, то, что в MSFS называется триммером, по сути, не стоит воспринимать как таковой — правильнее было бы замазать джойстик пластилином или жевачкой или просто положить мышь на стол (в FS98) — вот вам и триммер. Надо сказать, что управление это вообще больное место всех симуляторов. Даже если купить самый навороченный штурвал и систему педалей, оно все равно, скорее всего, будет далековато от реального. Имитация она и есть имитация, потому что, чтобы получить абсолютно точную копию настоящего самолета нужно затратить столько же усилий и переработать столько же информации, сколько и для того, чтобы построить настоящий самолет.
Центровка (CG)

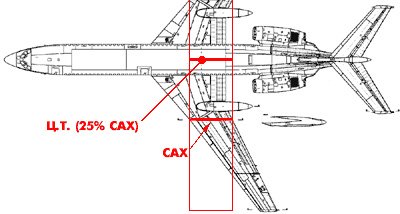

Центровка воздушного судна (Center of Gravity (CG) position)— положение центра тяжести, измеряемое в процентах длины так называемой средней аэродинамической хорды (САХ, Mean Aerodynamic Chord, MAC) — т.е. хорды условного прямоугольного крыла, равноценного данному крылу, и имеющее с ним одинаковую площадь.
Хорда — отрезок прямой, соединяющий переднюю и заднюю кромку профиля крыла.
Длину средней аэродинамической хорды находят интегрированием по длинам хорд вдоль всех профилей полукрыла. Грубо говоря, САХ характеризуют наиболее распространенный, наиболее вероятный профиль крыла. т.е. предполагается, что все крыло со всем его разнобоем профилей можно заменить одним единственном усредненным профилем с одной единственной усредненной хордой — САХ.
Чтобы найти положение САХ, зная его длину, нужно пересечь САХ с контуром реального крыла и посмотреть, где находится начало полученного отрезка. Эта точка (0% САХ) и будет служить точкой отсчета для определения центровки.
Разумеется, транспортный самолет не может иметь постоянную центровку. Она будет меняться от вылета к вылету из-за перемещений грузов, изменения количества пассажиров, а также в процессе полета по мере выработки топлива. Для каждого самолета определен допустимый диапазон центровок, при котором обеспечивается его хорошая устойчивость и управляемость. Обычно различают переднюю (для Ту-154Б — 21-28%), среднюю (28-35%) и заднюю (35-50%) центровки — для других типов цифры будут несколько отличаться.
Центровка пустого самолета сильно отличается от центровки заправленного самолета со всеми грузами и пассажирами, и для ее расчета перед вылетом заполняется специальный центровочный график.
Пустой Ту-154Б имеет центровку порядка 49-50% САХ, при том, что при 52,5% он уже опрокидывается на хвост (двигатели на хвосте перетягивают). Поэтому под хвостовой частью фюзеляжа в некоторых случаях необходимо устанавливать страховочную штангу.
Балансировка в полете
У самолета со стреловидным крылом центр приложения подъемной силы на крыле расположен в точке примерно 50-60% САХ, т.е. позади центра тяжести, который в полете обычно располагается в районе 20-30 % САХ.
В результате, в горизонтальном полете на крыле возникает рычаг подъемной силы, который хочет опрокинуть самолет на нос, т.е. в нормальной ситуации самолет находится под действием пикирующего момента.
Чтобы избежать всего этого, в течении всего полета придется парировать возникающий пикирующий момент балансировочным отклонением РВ, т.е. отклонение руля высоты не будет равно нулю даже в горизонтальном полете.
В основном, чтобы удержать самолет от «клевка» нужно будет создавать кабрирующий момент, т.е. РВ нужно будет отклоняться вверх.
Всегда только вверх? Нет, не всегда.
При увеличении скорости, скоростной напор увеличится, а значит пропорционально возрастет суммарная подъемная сила на крыле, на стабилизаторе и на руле высоты
F под = F под1 – F под2 – F под3
Но сила тяжести останется прежней, а значит самолет перейдет в набор. Чтобы снова сбалансировать папелац в горизонтальном полете, придется опустить руль высоты пониже (отдать штурвал от себя), т.е. уменьшить слагаемое F под3. Тогда нос опустится, и самолет снова сбалансируется в горизонтальном полете, но уже на меньшем угле атаки.
Таким образом, для каждой скорости у нас будет свое балансировочное отклонение РВ — мы получим ажно целую балансировочную кривую (зависимость отклонения РВ от скорости полета). На больших скоростях, придется отдавать штурвальную колонку от себя (РВ вниз), чтобы удержать самик от кабрирования, на малых скоростях придется брать штурвальную колонку на себя (РВ вверх), чтобы удержать самик от пикирования. Штурвал и руль высоты будут находится в нейтральном положении только на какой-то одной определенной приборной скорости (около 490 км/ч для Ту-154Б).
Стабилизатор (Horizontal Stabilizer)
Кроме того, как видно из приведенной схемы, самолет можно балансировать не только рулем высоты, но и переставным стабилизатором (слагаемое Fпод2). Такой стабилизатор с помощью специального механизма может целиком устанавливаться на новый угол. Эффективность такой перекладки будет примерно в 3 раза выше — т.е. 3 град отклонения РВ будут соответствовать 1 град отклонения стабилизатора, т.к. его площадь горизонтального стабилизатора у «тушки» примерно в 3 раза больше площади РВ.
В чем преимущество использования переставного стабилизатора? Прежде всего в том, что при этом уменьшается расход руля высоты. Дело в том, что иногда из-за слишком передней центровки для удержания самолета на определенном угле атаки приходится использовать весь ход штурвальной колонки — пилот выбрал управление полностью на себя, и дальше самолет уже не заманишь вверх никакой морковкой. Это особенно может иметь место на посадке с предельно передней центровкой, когда при попытке ухода на второй круг, руля высоты может не хватить. Собственно говоря, значение предельно передней центровки и устанавливаются из расчета, чтобы располагаемого отклонения руля высоты хватало на всех режимах полета.
Поскольку РВ отклоняется относительно стабилизатора, то нетрудно видеть, что применение переставного стабилизатора уменьшит расход штурвала и увеличит доступный диапазон центровок и доступных скоростей. А значит можно будет взять больше грузов и расположить их более удобным способом.
При этом, для удобства экипажа и по ряду других причин, перекладка совмещена с выпуском закрылков и предкрылков, т.е. при переводе рукоятки закрылков из положения 0 в положение на выпуск, автоматически выпускаются предкрылки и стабилизатор перекладывается в согласованное положение. При уборке закрылков после взлета — то же самое, в обратном порядке.
Приведем таблицу, которая висит в кабине экипажа, чтобы постоянно ему напоминать, что у них там блин на фиг выпускается.
