за что отвечает реле 361 ауди а6 с5

Расшифровка блока предохранителей Ауди А6с5

Решил написать полезную статейку и добавить сюда, т.к. это и мне будет полезна и может еще кому-то поможет. В ней рассказано, где находятся плавкие предохранители в Ауди А6 С5, как их менять и за какую из схем они отвечают. Если у вас что-то не работает в автомобиле, то первым делом смотрите состояние предохранителя и если он исправен, только потом начинайте искать причину в узле или проводке.

Если быть точнее, то в автомобилях Audi A6 и Audi A6 Avant 1997 — 2004 года выпуска с целью исключения повреждений от коротких замыканий и перегрузок соеди­нительных проводов и потребителей электроэнергии, электрические цепи изначально защищены плавкими предохранителя­ми.
Плавкие предохранители размещены в блоке предохранителей, расположен­ном с левой стороны панели приборов.

После того, как вы снимите пластиковую крышку (подковырните ее отверткой) перед вам откроется блок с предами, для удобства замены которых лучше использовать специальную прищепку (идет в комплектации Ауди А6 на обратной стороне крышки, что вы снимите).

Далее привожу список всех схем предохранителей Ауди из основного блока.

Цвета предохранителей (Ампер):

ну и в заключении решил добавить видео расположения предохранителей

Источник

Схема предохранителей и реле Audi A6 C5, Allroad, S6, RS6 (1997–2005) » Схемы предохранителей, электросхемы автомобилей

Места расположения блоков предохранителей в ауди а6 с5

Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание.

Основной блок предохранителей

Плавкие предохранители размещены в блоке предохранителей, расположен­ном с левой стороны панели приборов.

После того, как вы снимите пластиковую крышку (подковырните ее отверткой) перед вам откроется блок с предами, для удобства замены которых лучше использовать специальную прищепку (идет в комплектации Ауди А6 на обратной стороне крышки, что вы снимите).

Далее привожу список всех схем предохранителей Ауди из основного блока.

Цвета предохранителей (Ампер):

Также рекомендую посмотреть видео на тему расположения предохранителей Ауди А6.

3-х разъемный монтажный блок

A Не используется

B Не используется

C Предохранитель дополнительного нагревателя 2 — S143
Предохранитель гидравлического насоса (усилитель тормозов) — S279
Предохранитель топливного насоса — S81 (RS6 с левым рулем)

D Предохранитель дополнительного нагревателя — S109
Предохранитель топливного насоса — S81 (RS6 с правым рулем)

8-ми разъемный монтажный блок

Блок расположен по середине, ниже приведена его схема.

1 Реле электромагнитных клапанов — ABS с ESP — J106

2 Реле вентилятора радиатора (2-я скорость) — J101

4 Реле включения вентилятора радиатора — J138

5 Не используется

6 Реле компрессора пневмоподвески — J403 (Allroad)

7 Реле гидравлического насоса — ABS с ESP — J105

8 Реле запорного клапана охлаждающей жидкости — J541

14 Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)

15 Предохранитель 12В разъема — S184

16 Термо-предохранитель передних стеклоподъемников — S37

17 Термо-предохранитель задних стеклоподъемников — S43

18 Предохранитель блока ABS — S123

19 Предохранитель вентилятора радиатора — S42

20 Предохранитель блока управления вентилятора радиатора — S142

21 Термо-предохранитель регулировки сиденья водителя — S44
Предохранитель вентилятора радиатора — S42 (Allroad)

22 Предохранитель пневмоподвески — S110 (Allroad)

24 Термо-предохранитель регулировки сиденья пассажира — S80

Центральное распределительное устройство с блоком реле

A Предохранитель регулировки рулевой колонки — S275

B Предохранитель задней шторки — S100

C Предохранитель блока управления охранной сигнализацией II — S181 (такси)
Предохранитель C — S204 (полицейские автомобили)
Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили)
Предохранитель блока управления многофункционального рулевого колеса — S326

13-ти разъемный монтажный блок

Центральное распределительное устройство с блоком реле

№	Функция/компонент
1	Реле звукового сигнала — J4
2	Реле разгрузки X контакта — J59
3	Реле гидронасоса понижающего демультипликатора — J555 (Allroad)
4	Реле топливного насоса — J17 (бензиновые двигатели) Реле свечей накаливания — J52 (дизельные двигатели)
5	Реле стеклоочистителя и омывателя — J31
6	Реле стеклоочистителя и омывателя — J31
A	Предохранитель регулировки рулевой колонки — S275
B	Предохранитель задней шторки — S100
C	Предохранитель блока управления охранной сигнализацией II — S181 (такси) Предохранитель C — S204 (полицейские автомобили) Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили) Предохранитель блока управления многофункционального рулевого колеса — S326

Блок реле за центральным распределительным устройством ( автомобили с левым рулем)

Блок реле за центральным распределительным устройством ( автомобили с правым рулем)

№	Функция/компонент
2	Реле компрессора пневмоподвески — J403 (Allroad)
3	Реле включения вентилятора радиатора — J138
4	Реле электромагнитных клапанов — ABS с ESP — J106
5	Реле вентилятора радиатора — J26
6	Реле гидравлического насоса — ABS с ESP — J105
7	Реле вентилятора радиатора (2-я скорость) — J101
8	Не используется
9	Не используется
10	Не используется
11	Предохранитель пневмоподвески — S110 (Allroad) Термо-предохранитель регулировки сиденья пассажира — S80 (RS6)
12	Термо-предохранитель регулировки сиденья пассажира — S80 Предохранитель блока управления вентилятора радиатора — S142 (RS6)
13	Термо-предохранитель передних стеклоподъемников — S37
14	Термо-предохранитель задних стеклоподъемников — S43
15	Термо-предохранитель регулировки сиденья водителя — S44
16	Предохранитель вентилятора радиатора — S42
17	Предохранитель блока управления вентилятора радиатора — S142 Предохранитель 12В разъема — S184 (RS6)
18	Предохранитель блока ABS — S123
19	Предохранитель 12В разъема — S184

Блок предохранителей с левой стороны панели приборов

Данный блое расположен с левой стороны на панели приборов, со стороны водителя. Для доступа уберите защитную крышку.

Точное описание предохранителей сверяйте с представленным на обратной стороне защитной крышки.

Описание и наначение предохранителей в автомобиле Audi A6 C6 (2004 – 2011)

1	Резервный
2	Резервный
3	5A управление двигателем
4	5A сенсор уровня масла
5	5A кондиционер
6	5A электронная система динамической стабилизации (ESP), сенсор сцепления
7	5A штекер системы диагностики
8	5A блок управления HomeLink
9	5A автоматически экранируемое внутреннее зеркало заднего вида
10	5A поддержание дистанции (adaptive cruise control)
11	5A автономный отопитель
12	10A штекер системы диагностики
13	10A модуль переключателей рулевой колонки
14	5A выключатель сигнала торможения
15	10A комбинация приборов
16	10A телефон, телематика, мобильный телефон
17	10A электронная система динамической стабилизации (ESP)
18	5A электроника левой фары
19	5A сенсор дождя
20	5A обогреваемые жиклеры стеклоомывателя
21	5A антенный усилитель
22	отсутствует
23	5A электромеханический стояночный тормоз
24	отсутствует
25	отсутствует
26	отсутствует
27	отсутствует
28	отсутствует
29	отсутствует
30	отсутствует
31	15A выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя
32	30A интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки)
33	25A интеллигентный модуль мощности водителя (освещение слева)
34	25A интеллигентный модуль мощности водителя (освещение справа)
35	20A автономный отопитель
36	30A устройство чистки фар
37	25A электронная система динамической стабилизации (ESP)
38	30A стеклоочиститель
39	15A блок управления левой дверью
40	25A звуковой сигнал / MMI-дисплей
41	40A вентилятор отопителя
42	30A блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки
43	отсутствует
44	15A блок управления advanced key / подушка безопасности

Кронштейн с реле в салоне автомобиля Audi A6 C6 (2004 – 2011)

Данный блок элементов располагается под приборной панелью, немного левее руля. Все элементы расположены на специальном кронштейне держателе.

Обозначение

Блок предохранителей с правой стороны панели приборов Audi A6 C6 (2004 – 2011)

Находится соответственно с правой стороны приборной панели со стороны пассажира. Для доступа к данному блоку предохранителей необходимо открыть пассажирскую дверь и снять декоративную накладку на правом торце приборной панели.

Таблица с назначением предохранителей

блок предохранителей (черного цвета)

15A телепаспорт (в некоторых экспортных странах)220A передний прикуриватель35A система контроля давления воздуха в шинах4отсутствует515A интеллигентный модуль мощности переднего пассажира (отпирание вещевого ящика)615A блок управления правой дверью720A сдвигаемая панель крыши810A органы управления кондиционером930A обогрев передних сидений105/10A коммуникация1115A регулирование дорожного просвета125A коммуникация

блок предохранителей (коричневого цвета)

120A топливный насос с электроприводом25A автомобильный телефон (Bluetooth)3отсутствует4отсутствует55A регулирование дорожного просвета65A кулиса переключения автоматической коробки передач/ выключатель сцепления75A помощь при парковке (acoustic parking system)85A блок управления Gateway95A автоматический регулятор угла наклона фар (вспомогательный свет фар), электроника правой фары105A подушка безопасности115A обогрев задних сидений12отсутствует

За передний прикуриватель отвечает предохранить номер 2 в черном ряду в противном случае смотрите блок в багажном отделении.

Блок предохранителей и реле в водоотводящем коробе

Источник

1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.
Расшифровка блока предохранителей Ауди А6 С5

1. 3-х разъёмный монтажный блок.
2. 8-ми разъёмный монтажный блок.
3. Центральное распределительное устройство с блоком реле.
4. Основной блок предохранителей.
5. 13-ти разъемный монтажный блок.
6. Монтажный блок в водоотводящем коробе.

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.

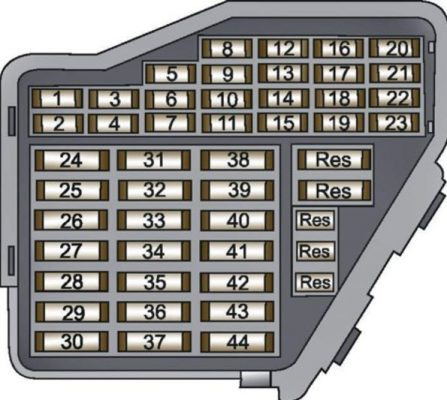

На крышке нанесена схема расположения предохранителей.

1. Обогреваемые форсунки омывателя стёкол 5А
2. Указатель поворота 10А
3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,
панели приборов). 5А
4. Освещение номерного знака 5А
5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),
катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и их
моторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,
автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке
(Парктроник), отопителя, системы навигации). 10А
6. Центральный замок 5А
7. Анти-блокировочная система тормозов (ABS) 10А
8. Телефон (сеть D) 5А
9. Обогрев зеркал 10А
10. Автоматический корректор света фар 5А
11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А
12. Питание системы самодиагностики 10А
13. Сигналы торможения 10А
14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,
косметических зеркал, памяти электрически регулируемых сидений). 10А
15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений и
электрически регулируемых зеркал, таймер для Webasto, система навигации 10А
16. Электронная система стабилизации (ESP) 5А
17. Система навигации 10А
18. Фары головного света, дальний, правая сторона 10А
19. Фары головного света, дальний, левая сторона 10А
20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А
21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А
22. Габаритные и стояночные огни, правая сторона 5А
23. Габаритные и стояночные огни, левая сторона 5А
24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А
25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А
26. Обогрев заднего стекла 30А
27. Обогрев рулевого колеса, стеклоочиститель заднего стекла 15А
28. Топливный насос, дополнительный насос дизеля 15А
29. Система управления впрыском и зажиганием двигателя 20А
30. Электрический люк в крыше 20А
31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробка
передач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднего
вида, тактовый клапан системы улавливания паров бензина 15А
32. Система управления впрыском и зажиганием двигателя 20А
33. Прикуриватель 15А
34. Система управления впрыском и зажиганием двигателя 15А
35. Штепсельный разъём для прицепа 30А
36. Противотуманные фары, задний противотуманный фонарь 15А
37. Телефон (сеть D), радио 20А
38. Освещение багажного отделения, центральный замок 15А
39. Аварийная сигнализация 15А
40. Звуковой сигнал 25А
41. Антиблокировочная система/Система стабилизации 15А
42. Электронная система стабилизации (ESP) 25А
43. Контакты S (радио)
44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

1. Реле малой мощности нагрева — J359
Реле усилителя тормозов — J569
2. Реле автономного отопителя — J8
Разделительное реле солнечной батареи — J354
3. Реле большой мощности нагрева — J360

A Не используется
B Не используется
C Предохранитель дополнительного нагревателя 2 — S143
Предохранитель гидравлического насоса (усилитель тормозов) — S279
Предохранитель топливного насоса — S81 (RS6 с левым рулем)
D Предохранитель дополнительного нагревателя — S109
Предохранитель топливного насоса — S81 (RS6 с правым рулем)
.
8-ми разъемный монтажный блок

Блок расположен по середине, ниже приведена его схема.

Источник

Схема распложения предохранителей ауди а6с5

Потребитель тока
Номер 1
Ток 5А

Обогреваемые жиклеры омывателей лобового стекла, обогре­ваемые наружные зеркала
2
10

Очистители фар, освещение
4
5

Освещение номерного знака
‘5
10

Обогрев сидений, контроль ламп, катализатор, освещение вык­лючателей, переключатели и двигатели наружного зеркала, кон­трольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя што­ра, люк, система навигации
6
5

Центральная блокировка замков
7
10

Блок управления ABS, выключатели стоп-сигнала и педали сцеп­ления
8
5

Автоматический корректор света фар
Освещение салона (до 2002)
11
10

Круиз-контроль при автоматической коробке передач Multitronic
12
10

Питание системы самодиагностики
13
10

Внутреннее освещение, светильники для чтения, предупреди­тельная сигнализация, зеркало в противосолнечном козырьке, память сиденья
15
10

Комбинация приборов, кондиционер, память сиденья и зерка­ла, часы предварительной системы отопления, система нави­гации
16
5

Электронная система стабилизации
17
10

Дальний свет правый
19
10

Дальний свет левый
20
10/15

Ближний свет правый, корректор наклона правой фары
21
10/15

Ближний свет левый, корректор наклона левой фары
22
5

Габаритные и стояночные огни правые
23
5

Габаритные и стояночные огни левые
‘24
25

Стеклоочистители, насос омывателя, реле интервалов времени
25
30

Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк
26
30

Обогрев заднего стекла
27
15

Обогрев рулевого колеса
28
20

Электронные системы двигателя
30
20

Подъемно-сдвижная панель люка крыши
31
15

Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида
32
20

Электронные системы управления двигателем
33
15

Предохранитель прикуривателя Audi A6 C5
34
15

Электронные системы управления двигателем
35
30

„Плюс“ продолжительного электропитания прицепа
36
15

Противотуманные фары, задние противотуманные фонари
37
20

Светильник багажника, центральная блокировка замков
39
15

Звуковой сигнал
‘ 41
25

Антиблокировочная система/ система электронной стабилиза­ции
42
25

Система электронной стабилизации
43
5

Источник
