Поршневые кольца. Устройство, виды, функции поршневых колец. №1
Привет всем зашедшим. В качестве ликбеза решил выложить материал по кольцам. Букв будет много, но весьма полезно и познавательно. Уверен, что нижеописанная информация известна далеко не всем.
1. Требования к поршневым кольцам.
Поршневые кольца для двигателей внутреннего сгорания должны отвечать всем требованиям, предъявляемым к динамическому линейному уплотнению. Они должны не только выдерживать термические и химические нагрузки, но и выполнять ряд функций. Кроме того, они должны обладать следующими свойствами:
Функции поршневых колец:
Предотвращение (за счет уплотнения) прорыва газов из камеры сгорания в картер, во избежание снижения давления газов и, следовательно, мощности двигателя
Уплотнение, т. е. предотвращение попадания смазывающего масла из кривошипной камеры (картера) в камеру сгорания
Обеспечение наличия на стенке цилиндра масляной пленки точно заданной толщины
Распределение смазочного масла по стенке цилиндра
Стабилизация движения поршня (качание поршня) – особенно на холодном двигателе и большом зазоре между поршнем и цилиндром
Передача тепла (отвод тепла) от поршня к цилиндру
Свойства поршневых колец:
Низкое трение во избежание существенных потерь мощности двигателя
Высокая износостойкость и сопротивление термомеханической усталости, химическим нагрузкам и горячей коррозии
Поршневое кольцо не должно вызывать чрезмерный износ цилиндра, иначе значительно сокращается срок службы двигателя.
Длительный срок службы, эксплуатационная надежность и эффективность затрат в течение всего времени эксплуатации
2. Основные функции поршневых колец
2.1. Уплотнение от прорыва отработанных газов
Основной функцией компрессионных поршневых колец является предотвращение прорыва газов между поршнем и стенками цилиндра в картер. В большинстве двигателей это достигается за счет использования двух компрессионных поршневых колец, образующих лабиринт для газов.
В силу конструктивных особенностей, поршневые кольца для двигателей внутреннего сгорания не обеспечивают 100%-ого уплотнения, поэтому в картер всегда проникает небольшое количество газов. Это нормальное явление, полностью исключить прорыв газов невозможно в связи с особенностями конструкции колец.
Однако в любом случае необходимо избежать чрезмерного прорыва горячих отработанных газов между поршнем и стенкой цилиндра. Иначе это повлекло бы за собой снижение мощности, повышенный нагрев компонентов и прекращение смазывания. Всё это отрицательно сказалось бы на сроке службы и работе двигателя. Различные уплотняющие и прочие функции колец, а также возникающий прорыв газов будут подробнее рассмотрены ниже.
2.2. Съем и распределение масла
Поршневые кольца не только обеспечивают герметичность между камерой сгорания и полостью картера, но и регулируют толщину масляной пленки. Кольца равномерно распределяют масло по стенке цилиндра. Съем избыточного количества масла осуществляется в основном маслосъемным поршневым кольцом (3-е кольцо), а также комбинированным компрессионным/скребковым кольцом (2-е кольцо).
2.3. Отвод тепла
Еще одна важная функция поршневых колец заключается в регулировании температуры поршня. Основная часть (около 70 %) тепла, поглощенного поршнем при сгорании топлива, отводится через поршневые кольца к цилиндру. Решающую роль при этом играют компрессионные поршневые кольца.
Отсутствие постоянного отвода тепла поршневыми кольцами привело бы к образованию на поршне задиров или даже к расплавлению поршня всего за несколько минут. В связи с этим очевидно, что поршневые кольца всегда должны иметь оптимальный контакт со стенкой цилиндра. Некруглости цилиндра или блокирование поршневых колец в кольцевых канавках (нагарообразование, грязь, деформация) с течением времени приводят к повреждениям поршня, вызванным перегревом из-за недостаточного отвода тепла.
3. Типы поршневых колец
3.1. Компрессионные поршневые кольца
Цилиндрические компрессионные поршневые кольца
Что означает буква N на поршневых кольцах?
Что означает буква N на поршневых кольцах?
Обращаем внимание на латинскую букву N на конце кольца — она обозначает верхнюю часть кольца. Последним устанавливаем первое компрессионное — так же как и второе. Готово! Повторяем процедуру для оставшихся трех поршней.
Что означает буква R на поршневых кольцах?
Как работают компрессионные кольца?
Целью их работы является максимальное уменьшение расхода масла, при постоянной и достаточной смазке деталей скольжения и одновременно минимальная газопроницаемость. Вследствие насосного действия компрессионных колец, а так же разряжения в цилиндре во время всасывания в камеру поступает масло, где оно частично сгорает.
Для чего нужны компрессионные кольца?
Простой ответ: Поршневые кольца образуют уплотнение между поршнем и стенкой цилиндра, что предотвращает попадание газообразных продуктов сгорания в масляный поддон. Они регулируют потребление масла, предотвращая попадание избыточного моторного масла в камеру сгорания и как следствие его горения.
Как узнать что маслосъемные кольца?
Как определить износ поршневых колец?
Как определить степень износа двигателя?
Если дым из выхлопной трубы сильно токсичный, сизого цвета и присутствует запах горелого масла – это главный и, можно сказать, основной признак износа двигателя. Нужно открыть маслоналивную крышку на только что заведенном моторе. Если присутствует газообразование, то это говорит о сильной изношенности колец поршней.
Как понять что нужно делать капиталку?
Как определить застучал двигатель или нет?
Отчетливо прослушивается на низких оборотах прогретого мотора (слабое давление моторного масла), при резком поднятии оборотов и сбросе газа. Зазоры увеличиваются между шейкой и вкладышем, составляя около 0.
Что такое масляная компрессия?
Для чего заливают масло в цилиндр?
Как понять что плохая компрессия?
Если низкая компрессия обнаружена в двух цилиндрах находящихся рядом, то обычно это прогоревшая прокладка головки блока цилиндров (прокладка ГБЦ). Если же низкая компрессия во всех цилиндрах, значит изношены сами цилиндры или поршневые кольца, или все вместе.
Какая компрессия должна быть на Шкода Октавия 1.8 турбо?
По мнению специалистов, величина значения компресии на исправном моторе должна быть в пределах: 10-12 Бар, что приблизительно равно 10-12 кгс/см2.
Какая должна быть компрессия на Шевроле Ланос?
Завод изготовитель регламентирует не ниже 1,0 МПа и давление по цилиндрам не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Или в кгс/см² — не менее 10.
Какая должна быть компрессия в двигателе газ 53?
Для исправных двигателей ГАЗ-51А, ГАЗ-53Ф, ГАЗ-63, ГАЗ-69 компрессия должна быть 6,5-7,5 кгс/см2; двигателей ЗИЛ-164А и ЗИЛ-120 — 6-7 кгс/см2; ЗИЛ-130 — 7,0-7,5 кгс/см2; М-21 — 7-7,2 кгс/см2; ЯАЗ-204 и ЯАЗ-206 — 27 кгс/см2 и ЯМЗ-236 — 30 кгс/см2. Проверку повторяют 2-3 раза для каждого цилиндра.
Какое должно быть давление масла газ 53?
Давление масла в система смазки ГАЗ—53 при движении автомобиля на прямой передаче со скоростью 55 км/ч должно быть не менее 250 кПа при выключенном масляном радиаторе на хорошо прогретом двигателе. При пуске и прогреве холодного двигателя давление масла может достигнуть 500 — 550 кПа.
Тюнинг двигателя. Начало сборке положено — установка ПШГ
После долгой подготовки (и моральной и материальной))) начал сборку сердца своей акулы.
За вечер не торопясь надел поршневые колечки и, собрал ПШГ, уложил коленку.
Итак:

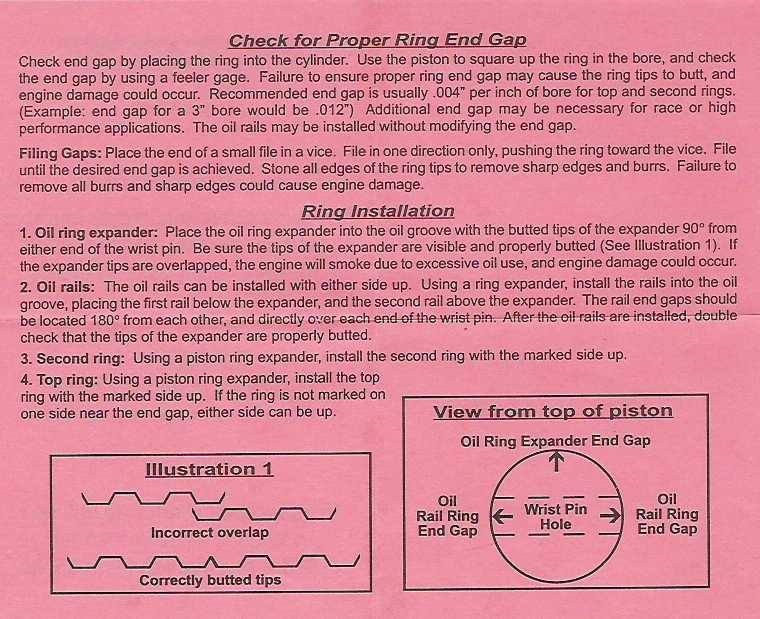

1. Установка поршневых колец.

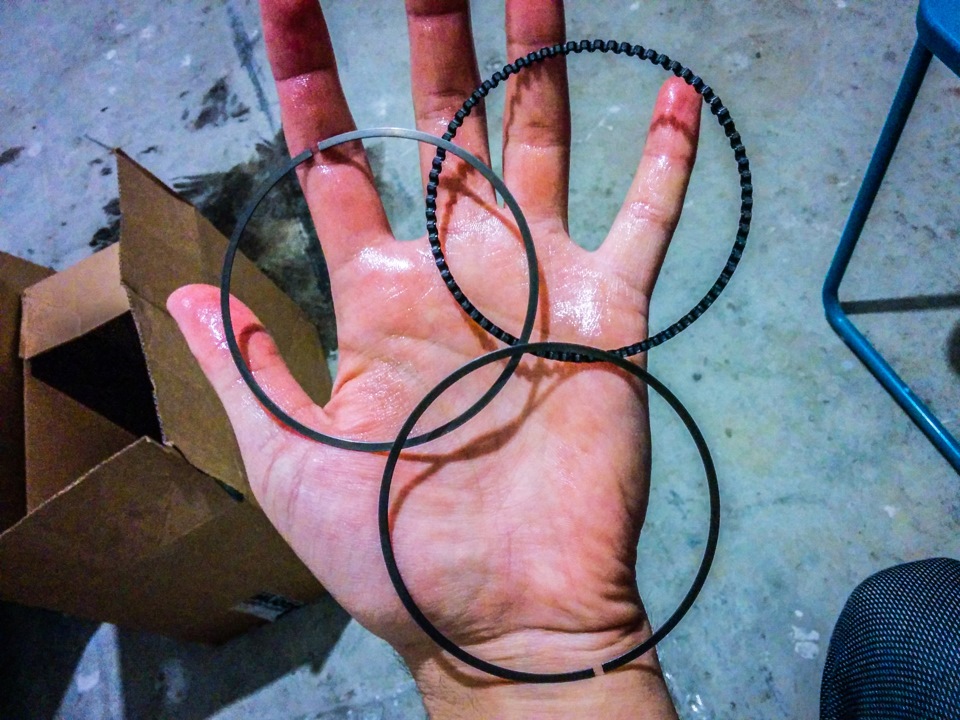

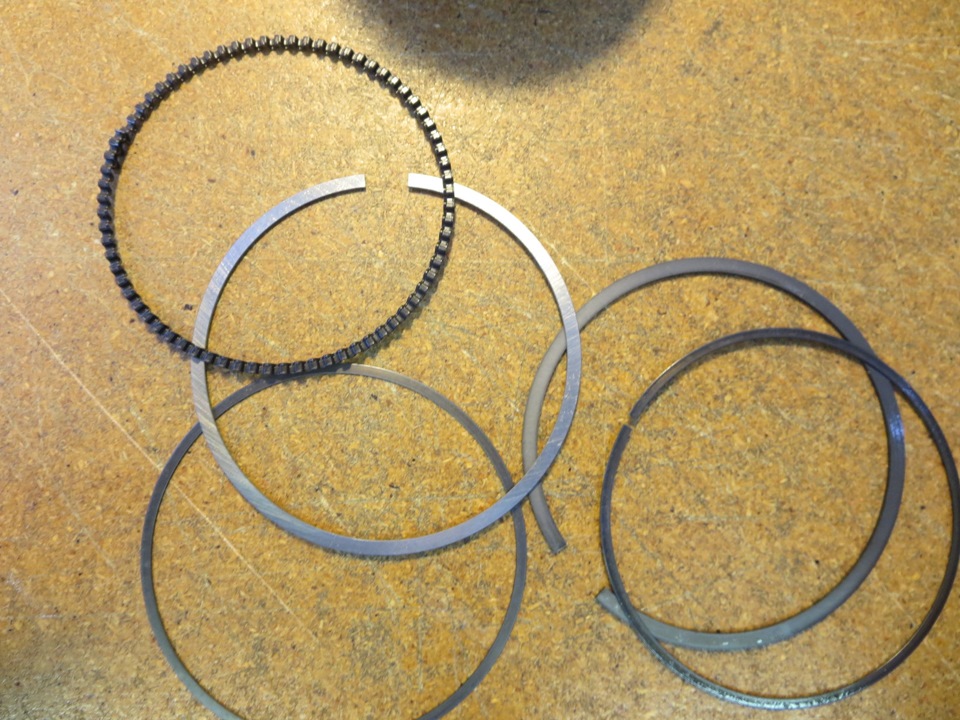

В комплекте к поршням Вайсеко идут три поршневых кольца (два компрессионных и одно трехсоставное маслосъемное)
При установке главное щедро смазывать все маслицем: сами кольца, пазы поршней и тд.
Первым устанавливаем маслосъемное кольцо в таком порядке: центральное сепарационное, верхнее, нижнее.
Неправильно установить маслосъемное составное кольцо не получится, отметок верх-них на них нет.
Затем устанавливаем второе компрессионное — его можно узнать по цвету (черное) и толщине (самое толстое).

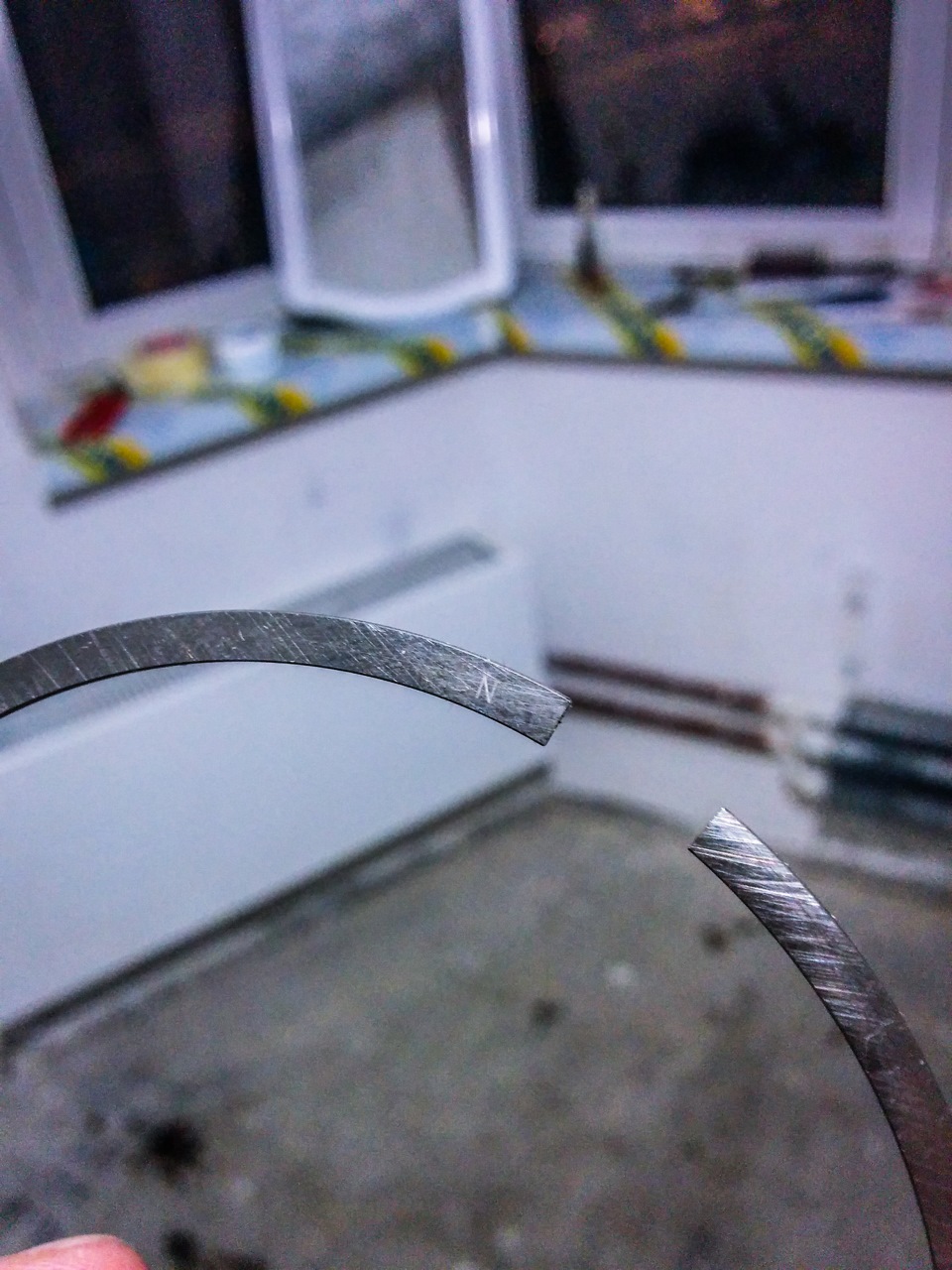

Обращаем внимание на латинскую букву N на конце кольца — она обозначает верхнюю часть кольца.
Последним устанавливаем первое компрессионное — так же как и второе.
Повторяем процедуру для оставшихся трех поршней.
2. Сборка ПШГ.

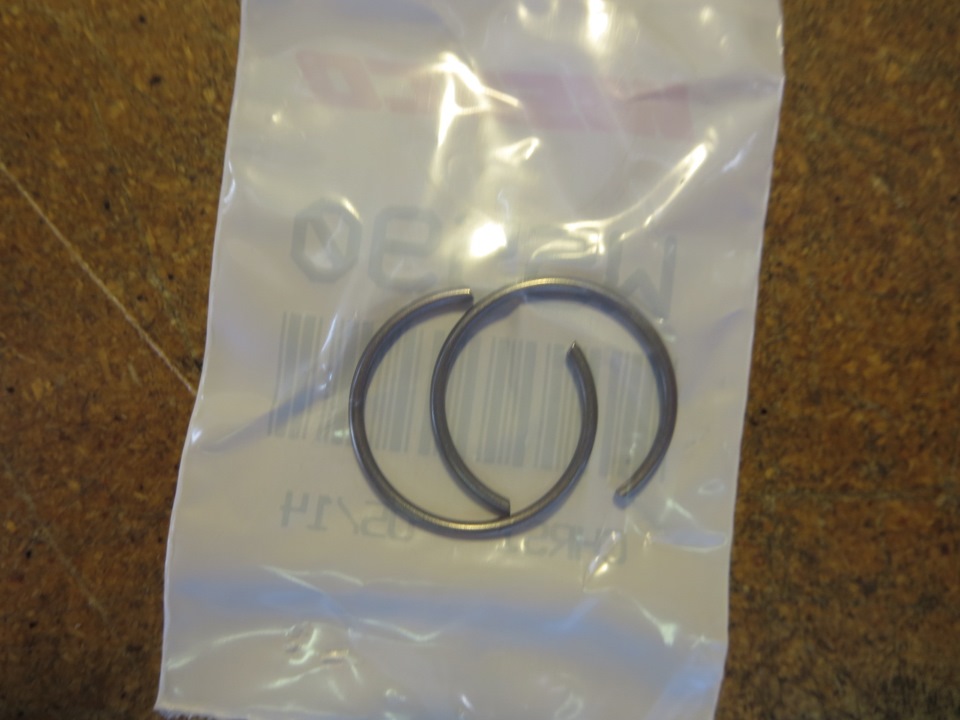

Вместе с кольцами в комплекте к поршням идут пальчики и стопорные колечки.
Вставляем стопорное кольцо с одной стороны в поршень.

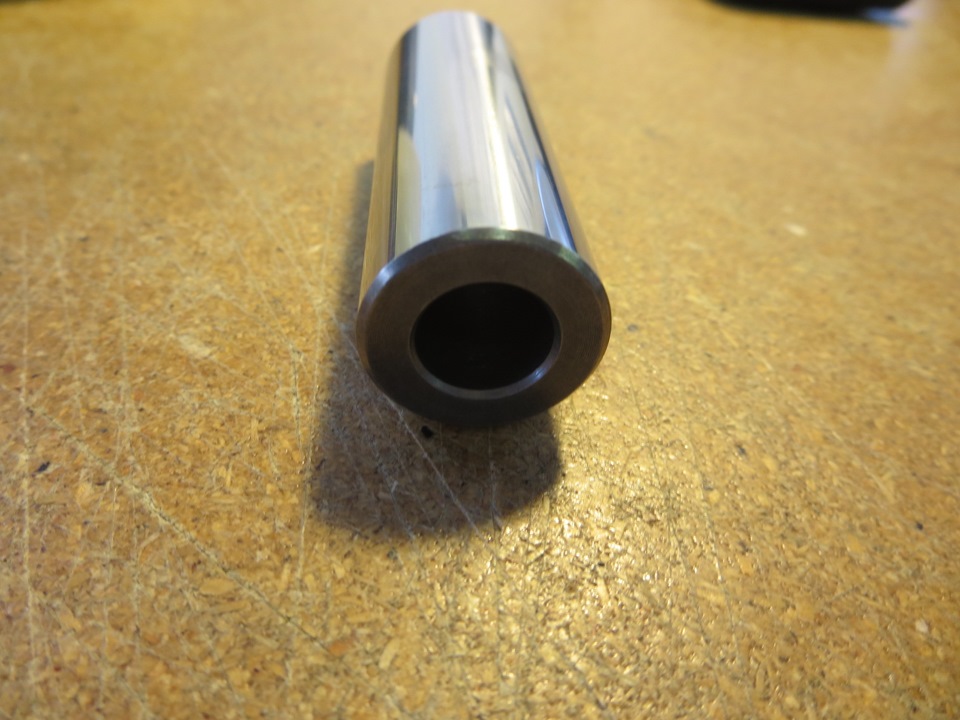

Вставляем палец в поршень, предварительно смазав его маслом.
Вставляем шатун в поршень таким образом, чтобы замки вкладышей были сзади. Как это определить?
Просто!
На верхней части поршней есть точка (или бывает стрелка) — таким образом определяется положение поршня в цилиндре — стрелкой в сторону ремня ГРМ.
Так как у меня продольное расположение двигателя я таким образом определяю «лицо поршня» — точка с левой стороны. При таком расположении замки вкладышей должны быть на дальней внутренней стороне кольца шатуна.
Вставляем второе стопорное кольцо пальца.
Вставляем вкладыши в шатун и крышку шатуна (не забываем все мазать маслом).
Временно приболчиваем крышку к шатуну болтами, чтобы не потерять пары (и на шатуне и на крышке есть номер — номера должны совпадать).
Проделываем тоже самое с остальными.

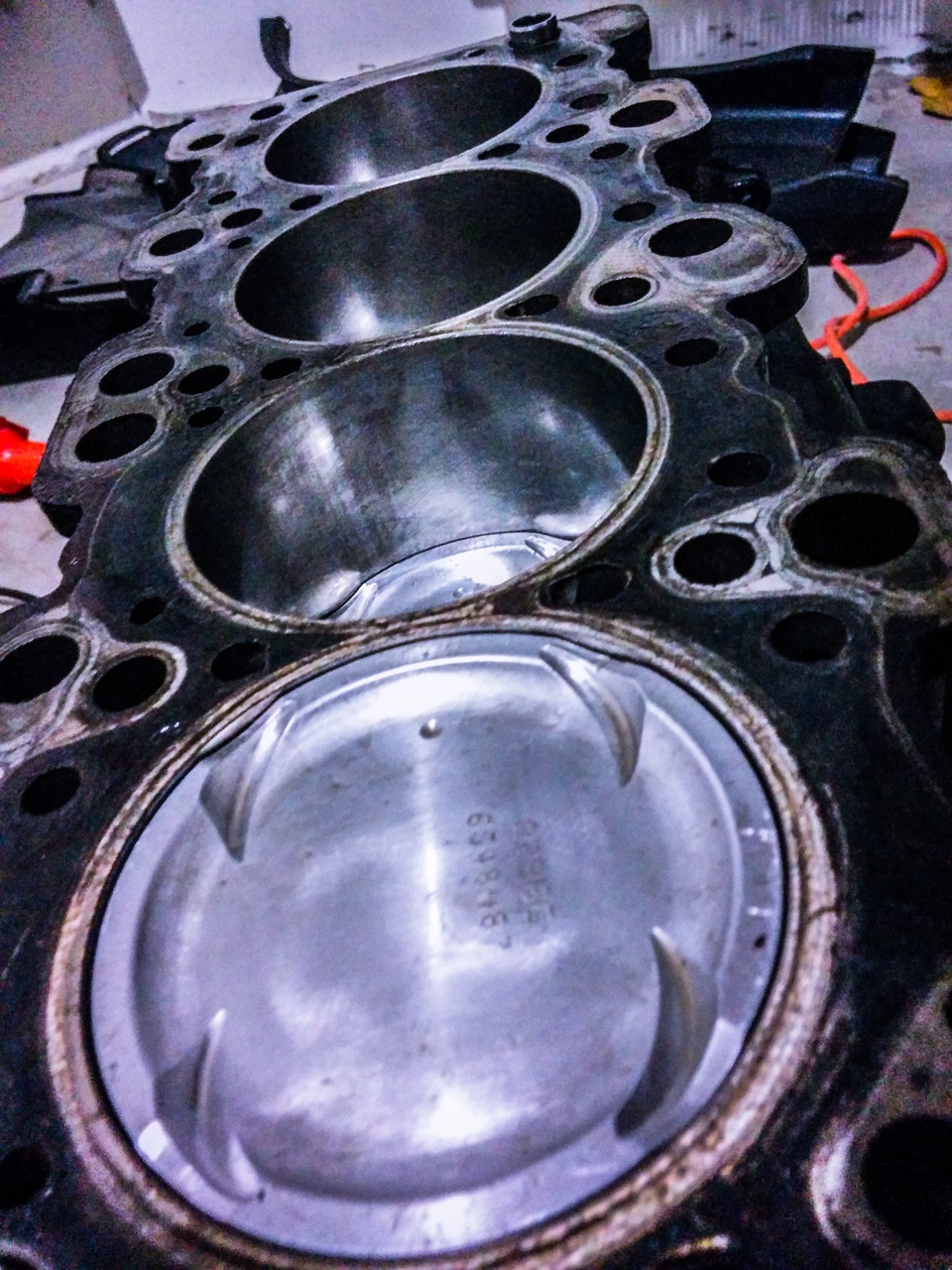

3. Установка ПШГ в блок двигателя.

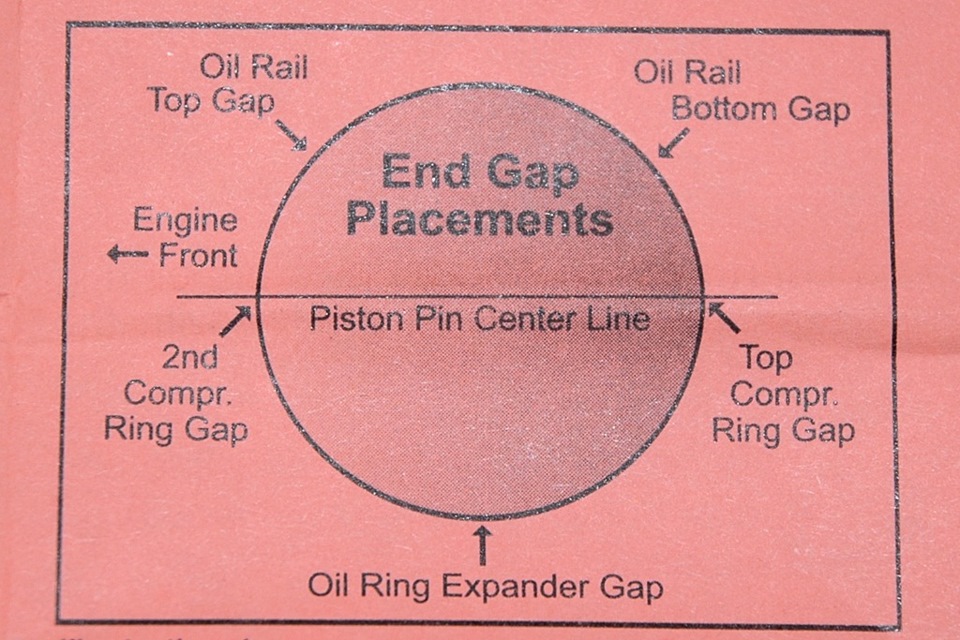

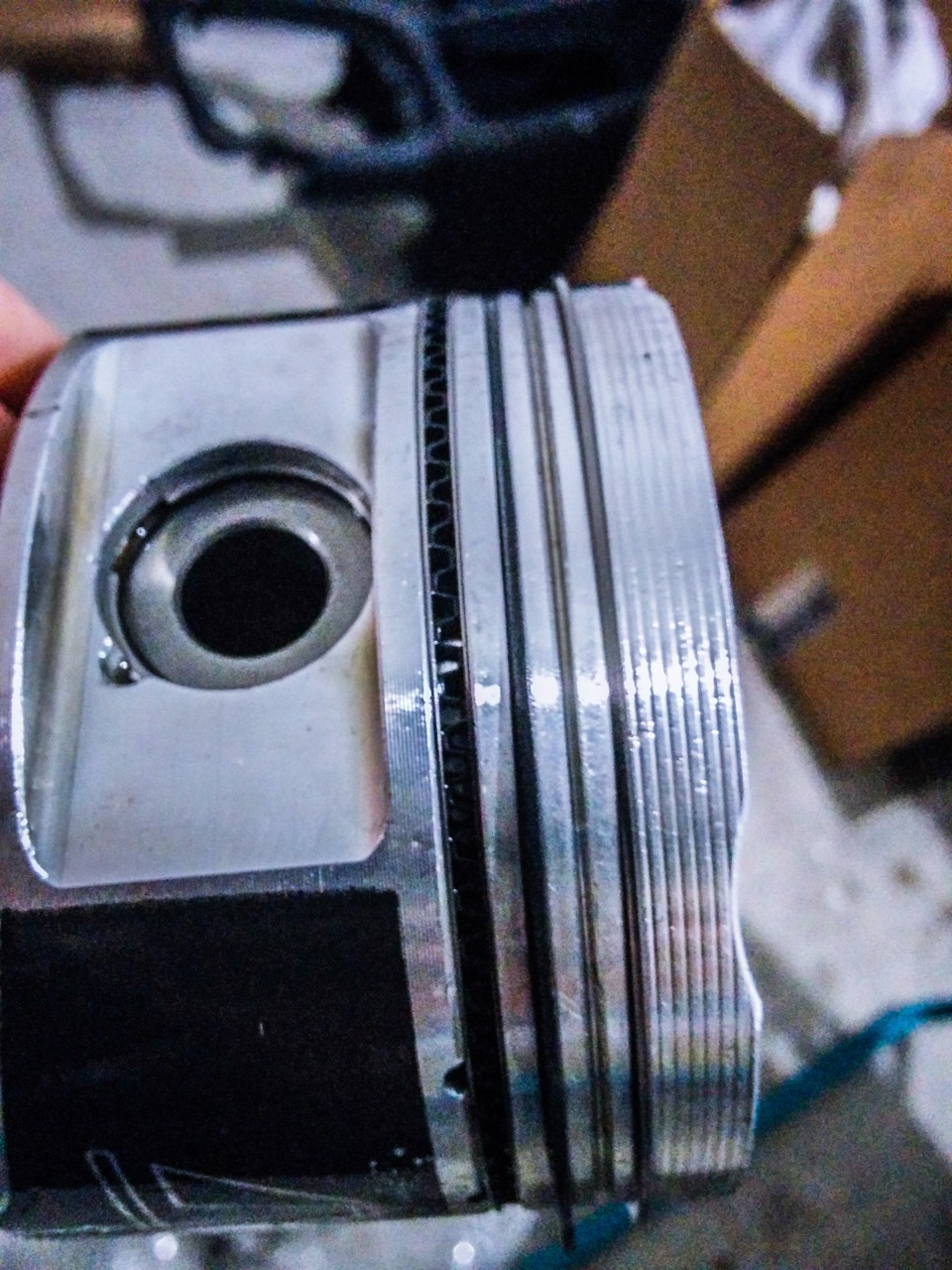

Проверяем расположение поршневых колец, если надо двигаем корректируем согласно схеме.

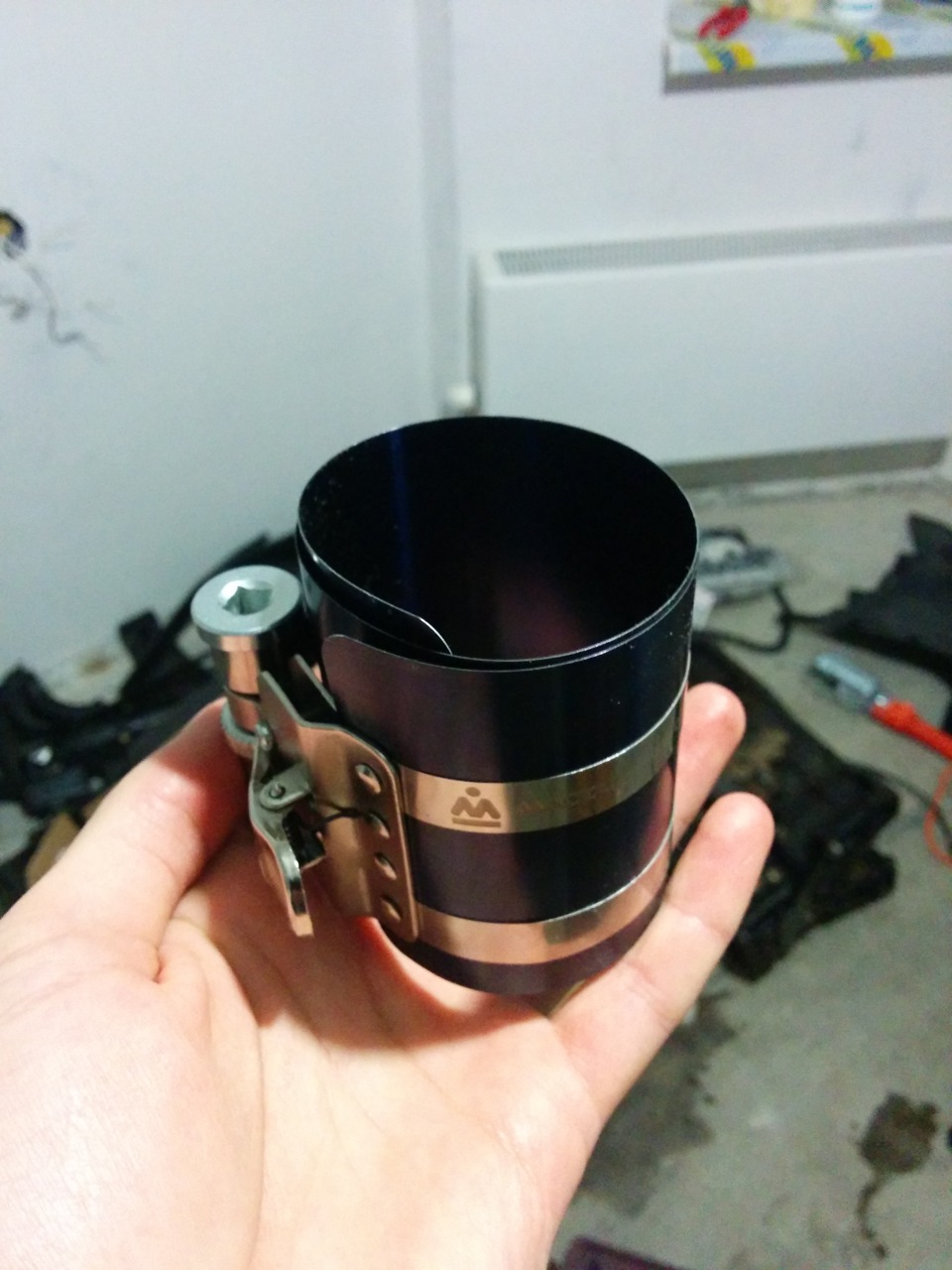

Главное перед установкой обзавестись жизненно важным инструментом — зажимом поршневых колец.
Без него установить поршни в блок будет невозможно — он «обнимает» поршень и зажимает все кольца, т.е. приводит их в рабочее положение, при котором можно легко установить ПШГ в блок.

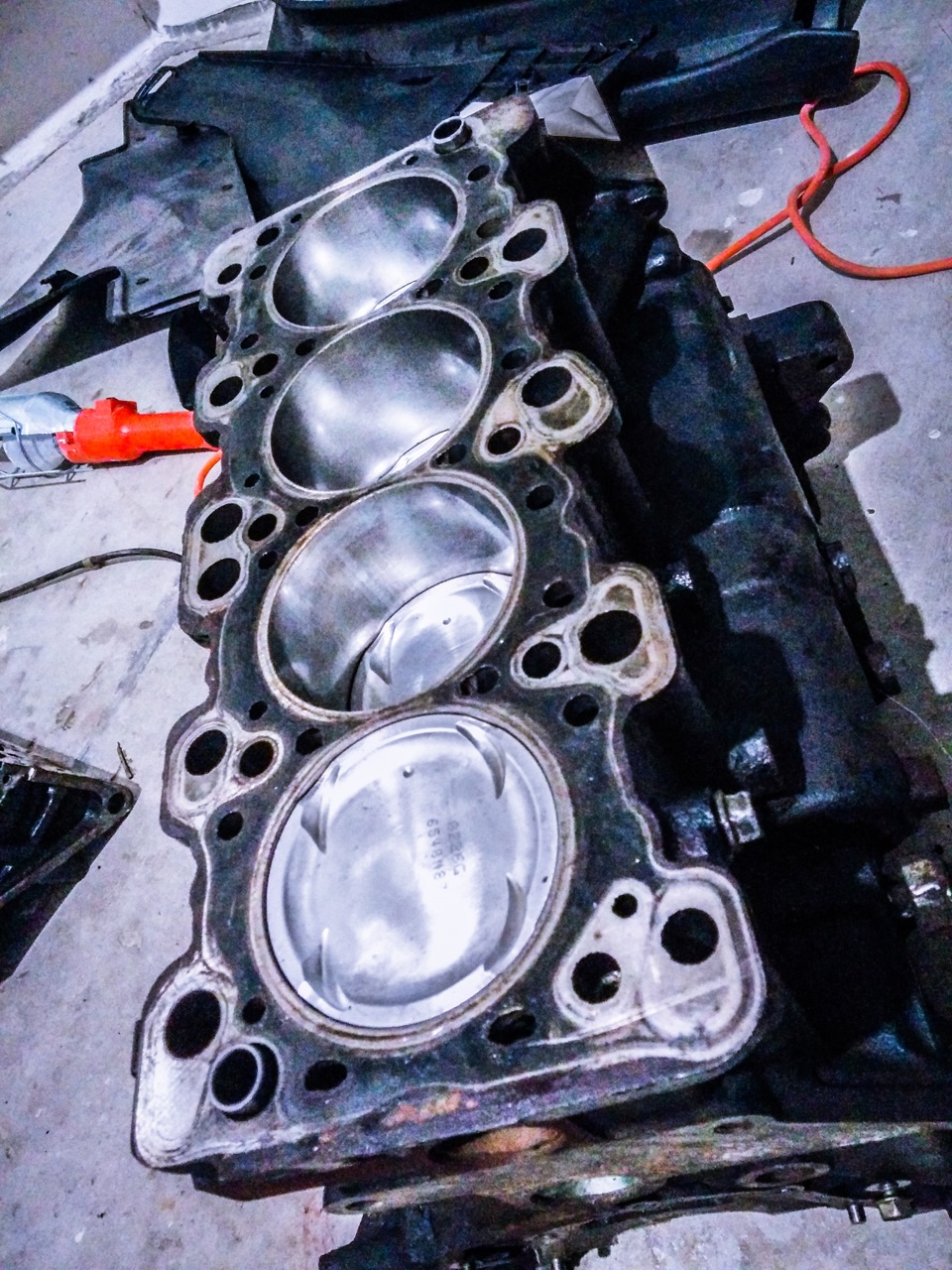

Зажимаем, ставим на блок над цилиндром так, чтобы точка (или стрелка) на верхней части поршня смотрела в сторону ГРМ, и аккуратно давим на поршень.
Когда вылезет юбка поршня, направляем ее в цилиндр, ставим зажим плотно на блок, чтобы не было щелей и, придерживая его, легкими ударами вставляем поршень в блок.
Продолжение следует… В следующей серии — установка коленвала!)
Напоминалка для тех, кто самолично перебирает двигатель ВАЗ 2108-2112
После разборки двигателя тщательно очистите, промойте и просушите все детали.
1. Очистите головку поршня от нагара. Если на поршне есть задиры, следы прогара, глубокие царапины, трещины, замените поршень. Прочистите канавки под поршневые кольца. Это удобно делать обломком старого поршневого кольца.
2. Прочистите отверстия для стока масла подходящим куском проволоки.
3. Проверьте зазоры между кольцами и канавками на поршне.
Номинальный зазор поршневых колец, мм:
верхнее компрессионное кольцо 1 — 0,04-0,075;
нижнее компрессионное кольцо 2 — 0,03-0,065;
маслосъемное кольцо 3 — 0,02-0,055.
Предельно допустимый зазор для всех поршневых колец — 0,15 мм.
4. Наиболее точно зазоры поршневых колец можно определить промером колец и канавок на поршне. Для этого замерьте микрометром толщину поршневого кольца в нескольких местах по окружности, затем…
5. …с помощью набора щупов измерьте ширину канавок также в нескольких местах по окружности. Вычислите средние значения зазоров (разница между толщиной поршневого кольца и шириной канавки). Если хотя бы один из зазоров превышает предельно допустимый, замените поршень с кольцами.
8. Если зазор меньше 0,25 мм, аккуратно сточите надфилем торцы поршневого кольца.
9. Проверьте зазоры между поршнями и цилиндрами. Зазор между поршнями и цилиндрами определяется как разность между замеренными диаметрами поршня и цилиндра. Номинальный зазор между поршнями и цилиндрами равен 0,025-0,045 мм, предельно допустимый — 0,15 мм. Если зазор между поршнями и цилиндрами не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор между поршнями и цилиндрами был как можно ближе к номинальному. Если зазор между поршнями и цилиндрами превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера. Измерьте диаметр поршня на расстоянии 55 мм от его днища в плоскости, перпендикулярной поршневому пальцу.
Рис. 4.9. Места измерения зазоров цилиндра
10. Затем измерьте диаметры цилиндра в двух перпендикулярных плоскостях (см. рис. 4.9.) (вдоль В и поперек А блока цилиндров) и в четырех поясах (1, 2, 3 и 4). Для этого необходим специальный прибор — нутромер.
11. При замене деталей шатунно-поршневой группы необходимо подобрать поршни к цилиндрам по классу и одной группы по массе, а также поршневые пальцы к поршням по классу и шатуны по массе. Для подбора поршней к цилиндрам вычислите зазор между ними.
Для удобства подбора поршней к цилиндрам цилиндры и поршни в зависимости от диаметров делят на пять классов: А, В, С, D, Е (табл. 4.1).
В запасные части поставляются поршни номинального размера трех классов А, С, Е и двух ремонтных размеров. Первый ремонтный — увеличенный на 0,4 мм, второй — на 0,8 мм.
По массе поршни разбиты на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе автомобилей ваз 2108, ваз 2109, ваз 21099 должны устанавливаться поршни одной группы. Для поршней ремонтных размеров в запчасти поставляются кольца ремонтных размеров, увеличенных на 0,4 мм и на 0,8 мм. На кольцах первого ремонтного размера выбито число «40», на кольцах второго ремонтного размера — «80».
Таблица 4.1 Номинальные размеры цилиндров и поршней
Класс Диаметр, мм
цилиндра поршня
А 82,00-82,01 82,00-82,01
В 82,01-82,02 82,01-82,02
С 82,02-82,03 82,02-82,03
D 82,03-82,04 82,03-82,04
Е 82,04-82,05 82,04-82,05
12. На блоке цилиндров группа цилиндров выбивается на нижней плоскости блока (привалочная плоскость под масляный картер) напротив каждого цилиндра. 13. На днище поршня выбиваются следующие данные:
1 — класс поршня по отверстию под поршневой палец;
2 — класс поршня по диаметру;
3 — стрелка, показывающая направление установки поршня;
4 — ремонтный размер (1-й ремонтный — треугольник, 2-й ремонтный — квадрат);
5 — группа по массе (нормальная «Г», увеличенная на 5 г «+», уменьшенная на 5 г «-»).
14. Поршневые пальцы с трещинами замените. Поршневой палец должен легко входить в поршень от усилия большого пальца руки. Вставьте поршневой палец в поршень. Если при покачивании поршневого пальца ощущается люфт, замените поршень. При замене поршня подберите к нему поршневой палец по классу
Таблица 4.2 Классы поршневых пальцев, поршней и шатунов
Размерная группа Модель двигателя ВАЗ 2108
Диаметр цилиндра, мм Диаметр поршня, мм
А 76,00-76,01 75,965-75,975
В 76,01-76,02 75,975-75,985
С 76,02-76,03 75,985-75,995
D 76,03-76,04 75,995-75,005
Е 76,04-76,05 75,005-75,015
Размерная группа Модель двигателя ВАЗ 21083
Диаметр цилиндра, мм Диаметр поршня, мм
А 82,00-82,01 81,965-81,975
В 82,01-82,02 81,975-81,985
С 82,02-82,03 81,985-81,995
D 82,03-82,04 81,995-82,005
Е 82,04-82,05 82,005-82,015
(табл. 4.2). Поршневые пальцы разбиты по диаметру на три класса (1-, 2-, 3-й) через 0,004 мм. Класс поршневого пальца маркируется на его торце краской. Класс поршня по пальцу выбивается на днище поршня, класс шатуна по пальцу — на крышке шатуна.
15. Замените сломанные поршневые кольца и расширитель маслосъемного кольца.
16. Замените сломанные или треснувшие стопорные кольца, удерживающие поршневой палец. Концы стопорных колец должны находиться в одной плоскости. Погнутые кольца замените.
17. Замените погнутые шатуны. Замените шатун, если во втулке 1 верхней головки есть задиры и глубокие царапины. Замените шатун, если при разборке двигателя было обнаружено, что шатунные вкладыши провернулись в шатуне.
ПРЕДУПРЕЖДЕНИЕ
Шатуны обрабатывают совместно с крышками, поэтому их нельзя разукомплектовывать.
18. Вставьте поршневой палец в верхнюю головку шатуна. Если при покачивании поршенвого пальца ощущается люфт, замените шатун. Шатуны в сборе с крышками по массе верхней и нижней головки разделены на классы (табл. 4.3).
Таблица 4.3 Класс шатуна по массе верхней и нижней головки
Масса головок шатуна, г Маркировка
верхний нижний буквой краской
184+2 489±3 Ф Красный
495+3 Л Зеленый
501±3 Б
188+2 489+3 X
495±3 М
501+3 В
192+2 489±3 Ц
495±3 Н
501+3 Г Голубой
19. В двигателе автомобилей ваз 2108, ваз 2109, ваз 21099 должны устанавливаться шатуны одного класса. Маркировка шатуна наносится на крышке шатуна: 1 — класс шатуна по массе (буква или краска), 2 — класс шатуна по поршневому пальцу.
20. Если на поверхностях, по которым работают сальники, есть глубокие риски, царапины, забоины, коленвал необходимо заменить.
22. Если на коренных и шатунных шейках коленвала 1 есть незначительные задиры, риски, царапины, нужно прошлифовать шейки коленвала до ближайшего ремонтного размера. Работу по шлифовке шеек коленвала рекомендуется выполнять в специализированной мастерской. После отполируйте шейки коленвала и притупите острые кромки фасок масляных каналов 2 абразивным конусом. Промойте коленвал и продуйте сжатым воздухом масляные каналы. Овальность и конусность всех шеек коленвала после шлифовки не должна превышать 0,005 мм. После шлифовки шеек коленвала установите вкладыши ремонтных размеров. 23. Если на рабочих поверхностях упорных полуколец есть задиры, риски и отслоения, замените полукольца. На полукольцах запрещается проводить любые подгоночные работы.
24. Измерьте осевой зазор коленвала. Для этого установите коленвал и упорные полукольца в блок цилиндров и затяните болты крепления крышек коренных подшипников (см. «Сборка двигателя»).
29. Тщательно прочистите и промойте масляные каналы коленвала.
30. Не рекомендуется выпрессовывать заглушки самостоятельно, для этого обратитесь в специализированную мастерскую.
31. Тщательно очистите поверхности блока цилиндров от остатков старых уплотнительных прокладок. Внимательно осмотрите блок. Если обнаружите трещины, блок надо заменить в сборе с крышками коренных подшипников.
32. Проверьте герметичность рубашки охлаждения блока цилиндров. Для этого заглушите отверстие под водяной насос (установив водяной насос с прокладкой) и залейте Тосол-А40 в рубашку охлаждения. Если в каком-нибудь месте заметна течь, значит, блок цилиндров негерметичен и блок цилиндров надо заменить.
33. Осмотрите цилиндры. Если на зеркале цилиндров есть царапины, задиры, раковины и пр., расточите цилиндры под ремонтный размер (эту работу рекомендуется выполнять в специализированной мастерской) или замените блок цилиндров. При различных дефектах глубиной более 0,8 мм блок цилиндров ремонту не подлежит и блок цилиндров надо заменить.
34. Очистите нагар в верхней части цилиндров. Если там образовался поясок вследствие износа цилиндров, снимите его шабером. Проверьте износ цилиндров, замерив диаметры цилиндров.
Что означает маркировка на поршнях?
Основные размеры шатунно-поршневой группы даны на рис. 1, 2, 3.
Поршень — алюминиевый литой.
По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму.
Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.
По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью.
Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной.
На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.
Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).
По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г.
Этим группам соответствует маркировка на днище поршня: «Г», «+» и «—». На двигателе все поршни должны быть одной группы по массе.
Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.
Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата.
Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.
Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна.
В отверстии поршня палец фиксируется двумя стопорными кольцами.
По наружному диаметру пальцы подразделяются на три класса через 0,004 мм.
Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.
Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы.

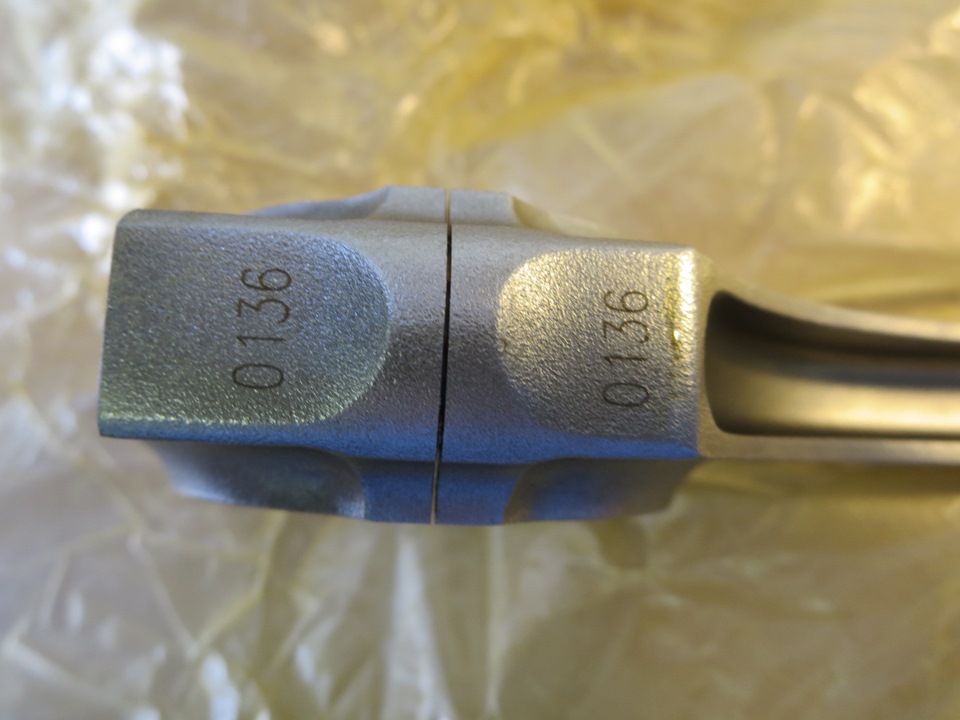

Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 (рис. 5) цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка.
По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм.
Номер класса 1 клеймится на крышке шатуна. По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна.
На двигатель должны устанавливаться шатуны одного класса по массе.
Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм (рис. 6).
После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.
