Эпидиаскоп для художников что это
ЭПИДИАСКОП
Полезное
Смотреть что такое «ЭПИДИАСКОП» в других словарях:
эпидиаскоп — эпидиаскоп … Орфографический словарь-справочник
ЭПИДИАСКОП — [ Словарь иностранных слов русского языка
ЭПИДИАСКОП — ЭПИДИАСКОП, эпидиаскопа, муж. (от греч. epi над, dia через и skopeo смотрю) (спец.). Оптический прибор, представляющий собой соединение проекционного фонаря и эпископа, т.е. могущий давать на экране как изображения прозрачных рисунков, так и… … Толковый словарь Ушакова
эпидиаскоп — сущ., кол во синонимов: 2 • эпидиапроектор (2) • эпископ (2) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
эпидиаскоп — а, м. épidiascope m., нем. Epidiaskop < epi на + dia через + skopeo смотрю. Оптический прибор для проектирования на экране изображений как прозрачных рисунков, так и непрозрачных (напр., из книги). БАС 1. Доклады с эпидиаскопом. 31. 5. 1929. И … Исторический словарь галлицизмов русского языка
ЭПИДИАСКОП — (эпидиапроектор) оптико механический аппарат для получения и проецирования увеличенного изображения на экране как прозрачных, так и непрозрачных оригиналов; совмещает в себе (см.) и (см.); применяется для наглядного иллюстрирования аудитории… … Большая политехническая энциклопедия
эпидиаскоп — epidiaskopas statusas T sritis fizika atitikmenys: angl. epidiascope vok. Epidiaskop, n rus. эпидиаскоп, m pranc. épidiascope, m … Fizikos terminų žodynas
Эпидиаскоп — эпдиапроектор, прибор, позволяющий как получать на экране изображения непрозрачных объектов, так и проецировать на экран прозрачные изображения объектов (диапозитивы); комбинированный Проекционный аппарат, оптическая схема которого (рис.) … Большая советская энциклопедия
Эпидиаскоп — м. Оптический прибор для проецирования на экран как прозрачных изображений, так и непрозрачных рисунков. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой
эпидиаскоп — эпидиаскоп, эпидиаскопы, эпидиаскопа, эпидиаскопов, эпидиаскопу, эпидиаскопам, эпидиаскоп, эпидиаскопы, эпидиаскопом, эпидиаскопами, эпидиаскопе, эпидиаскопах (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») … Формы слов
Эпидиаскоп
Полезное
Смотреть что такое «Эпидиаскоп» в других словарях:
эпидиаскоп — эпидиаскоп … Орфографический словарь-справочник
ЭПИДИАСКОП — (от греч. epi на, dia через и skopeo смотрю) (эпидиапроектор), комбинированный проекционный аппарат, позволяющий получать на экране изображения как прозрачных, так и непрозрачных оригиналов. Совмещает в себе эпипроектор и диапроектор. Оптич.… … Физическая энциклопедия
ЭПИДИАСКОП — [ Словарь иностранных слов русского языка
ЭПИДИАСКОП — ЭПИДИАСКОП, эпидиаскопа, муж. (от греч. epi над, dia через и skopeo смотрю) (спец.). Оптический прибор, представляющий собой соединение проекционного фонаря и эпископа, т.е. могущий давать на экране как изображения прозрачных рисунков, так и… … Толковый словарь Ушакова
эпидиаскоп — сущ., кол во синонимов: 2 • эпидиапроектор (2) • эпископ (2) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
эпидиаскоп — а, м. épidiascope m., нем. Epidiaskop < epi на + dia через + skopeo смотрю. Оптический прибор для проектирования на экране изображений как прозрачных рисунков, так и непрозрачных (напр., из книги). БАС 1. Доклады с эпидиаскопом. 31. 5. 1929. И … Исторический словарь галлицизмов русского языка
ЭПИДИАСКОП — (эпидиапроектор) оптико механический аппарат для получения и проецирования увеличенного изображения на экране как прозрачных, так и непрозрачных оригиналов; совмещает в себе (см.) и (см.); применяется для наглядного иллюстрирования аудитории… … Большая политехническая энциклопедия
эпидиаскоп — epidiaskopas statusas T sritis fizika atitikmenys: angl. epidiascope vok. Epidiaskop, n rus. эпидиаскоп, m pranc. épidiascope, m … Fizikos terminų žodynas
Эпидиаскоп — м. Оптический прибор для проецирования на экран как прозрачных изображений, так и непрозрачных рисунков. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой
эпидиаскоп — эпидиаскоп, эпидиаскопы, эпидиаскопа, эпидиаскопов, эпидиаскопу, эпидиаскопам, эпидиаскоп, эпидиаскопы, эпидиаскопом, эпидиаскопами, эпидиаскопе, эпидиаскопах (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») … Формы слов
Эпидиаскоп
Эпидиаскоп в свое время был очень распространенным прибором, использовавшимся для демонстрации на большом экране непрозрачных изображений. С помощью этого прибора можно проецировать на экран в затемненной комнате рисунки из книг, фотографии и т.д.
Конструкция эпидиаскопа несложна. Наиболее простой его вариант, представляет собой деревянный или металлический корпус в форме параллелепипеда (рис. 7.1). Внутри корпуса в двух его углах расположены по одной электрической лампочке, свет которых освещает рисунок. Свет, отразившись от рисунка, проходит через объектив, двояковыпуклую линзу и дает изображение на экране.
Прежде чем приступить к изготовлению эпидиаскопа изготавливают два комплекта осветителей, состоящих из обычной осветительной лампочки мощностью 75. 100 Вт и отражателя. После этого определяют основные размеры прибора. На столе располагают осветители таким образом, чтобы их световые пятна хорошо освещали рисунок. Напротив рисунка устанавливают подставку или держат в руке двояковыпуклую линзу на таком расстоянии, чтобы рисунок резко проецировался на экран. Осветители на это время нужно сверху и с боков несколько затемнить с помощью какой-либо ткани, фанеры, картона или книг. После этого замеряют основные размеры и приступают к изготовлению корпуса эпидиаскопа.
Для изготовления корпуса используется фанера или тонкие дюралюминиевые листы. В качестве корпуса для прибора можно использо-
вать большой почтовый ящик из фанеры. Внутри корпуса крепят осветители, а в противоположной к ним стенке прорезают окно для установки рисунков или фотографий и застекляют его. Застекление окна позволяет проецировать маленькие рисунки. К окну следует приделать устройство для прижима рисунков к стеклу.
Устройство представляет собой прямоугольный кусок фанеры, прикрепленный на петлях к задней стенке с окном. В устройстве следует предусмотреть пружину для прижима фанеры к стеклу. В передней части корпуса напротив окна делают отверстие немного больше диаметра линзы, которая будет использоваться для получения изображения рисунка. В полученное отверстие вклеивается небольшое кольцо, внутри которого будет передвигаться тубус с линзой. Объектив прибора простой — бумажная трубка, в которой закреплена линза. Внутреннюю часть прибора желательно покрасить белой краской, а наружную — черной краской. По месту в корпусе делают отверстия для вентиляции. Рисунки и фотографии при просмотре в окно эпидиаскопа вставляются «вверх ногами».
Непрозрачный проектор
Содержание
История [ править ]
Швейцарский математик, физик, астроном, логик и инженер Леонард Эйлер продемонстрировал непрозрачный проектор около 1756 года. Он мог проецировать четкое изображение непрозрачных изображений и (маленьких) объектов. [1] Французский ученый Жак Шарль, как полагают, изобрел аналогичный «мегаскоп» в 1780 году. Он использовал его в своих лекциях. [2] Примерно в 1872 году Генри Мортон использовал непрозрачный проектор в демонстрациях для огромной аудитории, например, в Филадельфийском оперном театре, который мог вместить 3500 человек. Его машина не использовала конденсатор или отражатель, но использовала кислородно-водородную лампу рядом с объектом, чтобы проецировать огромные четкие изображения. [3]
В начале и середине 20 века недорогие непрозрачные проекторы производились и продавались как игрушки для детей.
Непрозрачные проекторы все еще используются для трассировки, так называемые трассирующие проекторы. Плоский или цельный оригинал проецируется на большой лист бумаги на стену или мольберт, где художник или мастер может надежно проследить контур. [4] [5]
Типы [ править ]
Таким образом, существовало два основных класса непрозрачных проекторов:
Эпидиаскоп для художников что это
Эпипроекция. Аппаратура для эпипроекции. Учебные пособия для демонстрации на эпипроекторе и методика их использования в учебном процессе.
Эпипроекция передает цвет плоских непрозрачных объектов. Сравнительно небольшие размеры объекта эпипроекции (140 х 140 мм) следует учитывать при изготовлении пособий, подлежащих проецированию на экран, например карт, схем, чертежей или просто схематических рисунков, эскизов и т.п.
Аппараты для проекции эпипособий: эпипроекторы и эпидиаскопы, специальные видеокамеры.
Эпипроекторы используются для проекции только эпиобъектов.
Среди статичных экранных пособий особо следует выделить транспаранты к графопроектору.
Серия накладывающихся транспарантов позволяет создать на экране как целостный образ из составляющих его частей или воспроизвести процесс и представить изучаемое явление в развитии, так и выделить эти составляющие части путем последовательного снятия транспарантов.
По своей структуре они принципиально отличаются от диафильмов и диапозитивов. Каждый отдельно взятый кадр комплекта транспарантов дает на экране статичное изображение, но благодаря их последовательному наложению или снятию оно приобретает определенную динамичность.
Отдельные кадры накладывают один на другой постепенно, воссоздавая целостное изображение.
Используют и другой прием работы с транспарантами: постепенно снимают отдельные кадры. В этом случае учащиеся получают объяснения от общего к частному, от целостного явления к отдельным его элементам или к раскрытию каких-то процессов.
Смешанное использование приемов наложения, снятия и каширования (смешения) транспарантов позволяет вскрывать и детально изучать весьма сложные понятия и закономерности.
На уроках математики перемещением одного транспаранта относительно другого можно иллюстрировать расположение кривых относительно оси координат, взаимное расположение фигур и т. д. Транспаранты можно располагать в любой плоскости, чередуя самые разные по размерам и техническому исполнению, рисовать на пленке фломастерами с прямой демонстрацией на экран.
Транспаранты можно применять и в сочетании с классной доской. В этом случае спроецированное на доску изображение достраивают, дорисовывают, дополняют. Например, на доску проецируют предложения с пропущенными буквами. Учащимся предлагается на доске вписать нужные буквы. Затем накладывают второй кадр, на котором в соответствующих местах другим цветом изображены пропущенные буквы, и быстро проверяют выполненную работу.
Транспаранты как условно-графический вид наглядности отражают изучаемые объекты и явления в форме плоскостных символов, и поэтому они наиболее эффективны лишь в комплексе с другими средствами обучения.
Эпипроекция передает цвет плоских непрозрачных объектов. Сравнительно небольшие размеры объекта эпипроекции (140 х 140 мм) следует учитывать при изготовлении пособий, подлежащих проецированию на экран, например карт, схем, чертежей или просто схематических рисунков, эскизов и т.п.
Эпидиапроектор создан для комбинированного показа диапозитивов и непрозрачных иллюстраций (рис. 9).
Такой аппарат можно использовать как в полностью затемненных помещениях при режиме эпископической проекции, так и в частично затемненной аудитории при работе в режиме диаскопической проекции. В школьной практике получило распространение изготовление серии тематически подобранных и специально подготовленных рисунков, фотоснимков и других иллюстраций, наклеенных на бумажную ленту. По аналогии с диафильмом ее называют эпифильмом, или просто эпилентой.
Для эпипроекции можно использовать и невысокие рельефные предметы, например засушенные листья, цветы, колосья и т. п. Некоторые кадры, не умещающиеся по длине, могут занять площадь двух-трех кадров без перерыва. Такую картинку показывают по частям, постепенно продвигая ленту параллельно экрану и плавно переходя от кадра к кадру. Чтобы предметный столик не зажимал ленту, его слегка оттягивают проложенной линейкой.
Эпидиапроектор, или эпипроектор, применяют также для изготовления настенных пособий.

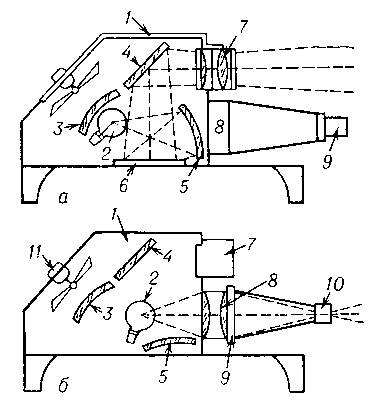

Рассмотрим принцип работы эпидиаскопа на примере модели ЭПД-1 (рис. 10).
| Металлический корпус эпидиапроектора укреплен на основании, на котором также расположен подъемный предметный столик. На нем помещают проецируемый непрозрачный объект, прижимаемый двумя спиральными пружинами к краям квадратного отверстия в дне корпуса. На передней плоскости основания смонтирован выключатель и расположены два винта (ножки) для установки эпидиапроектора в наклонном положении относительно экрана. Съемная крышка корпуса укреплена тремя винтами. |
В корпусе размещены детали осветительно-проекционной системы: 500-ваттная электрическая лампа напряжением 127 или 220 В, зеркальный сферический отражатель, двухлинзовый конденсор, плоские зеркала.
На крышке эпидиапроектора помещен объектив эпипроектора. В тубусе, укрепленном в передней части корпуса, расположен объектив диапроектора. В горизонтальные пазы тубуса вставлена рамка для диапозитивов.
Отражатель, укрепленный в корпусе шарнирно, при помощи ручки, находящейся на его наружной боковой стенке, можно устанавливать в двух положениях: для проекции диапозитивов и для проекции непрозрачных объектов.
Подготовка эпидиапроектора к работе, установка его в классе и порядок демонстрирования диапозитивов почти не отличаются от работы с диапроектором. Разница только в том, что для правильной установки лампы снимают крышку, вывернув три винта крепления, ослабляют зажимной винт трубки электропатрона и, перемещая лампу вверх-вниз и поворачивая вокруг оси, стремятся получить на экране равномерно освещенный прямоугольник (световое изображение выреза вкладыша диапозитивов). После этого завертывают зажимный винт и надевают крышку. При установке лампы на оптической оси следует помнить, что нить накала должна быть полностью обращена к конденсору.
Для проецирования непрозрачных объектов их кладут на предметный столик, отводя его от корпуса. Если на предметном столике расположить небольшой объемный предмет, на экране резко изобразятся только те его части, которые расположены в одной плоскости.
В учебном процессе применяются кодоскопы (графопроекторы, оверхеды) для письма фломастером на предметном столике, покрытом прозрачной кодолентой.
В литературе это устройство именуется по-разному: световая, или классная оптическая доска (КОД); кодоскоп, кодопроектор, графоскоп и т.д.
Опыты производятся в плоской прозрачной посуде, а при наличии простейших приспособлений можно демонстрировать изображения со слайдов, динамику физических процессов.
В отличие от другой техники статической проекции графопроектор позволяет, используя фазограммы, наращивать изображение методом аппликации, трансформировать его, дополнять изображения, ведя записи и зарисовки по ранее выполненным рисункам, демонстрировать динамические процессы.
Современный оверхед-проектор имеет устойчивый корпус, безбликовые линзы Френеля, высококачественный трехлинзо-вый объектив, экономичный режим автоотключения ламп, четырехкратно увеличивающий срок их службы, устройство мгновенной замены ламп, встроенную запасную лампу, бесшумный вентилятор.
Эпипроекцию чаще всего применяют с целью иллюстрации учебного материала.
Необходимость полного затемнения помещения для демонстрации эпиобъектов несколько ограничивает учителя в выборе методических приемов работы с ними, так как учащиеся не могут делать необходимые записи или зарисовки; экранное изображение нельзя сопоставить с натуральным объектом и т.д. Эпиобъекты должны быть контрастными, плотными по насыщенности цветов.
Методика работы с эпипроекцией аналогична работе с картиной или диапозитивами.
Практика показывает, что его можно эффективно использовать и на занятиях по изобразительному искусству для показа технических приемов рисования, смешивания красок, для объяснения последовательности этапов работы. Эпиобъекты широко применяются в средних и старших классах на большинстве учебных предметов. Подбирая открытки, иллюстрации из журналов на ту или иную тему, воспитатели и учителя могут сами создавать серии эпиобъектов.
