Фиат альбеа датчик температуры наружного воздуха чем заменить
Ремонт датчика температуры за бортом автомобиля
Т.е. окисляется полностью (до полного разрушения) один контакт.
В общем я решил аккуратно очистить и второй. Нужно это делать аккуратно! Т.к. нам надо оставить оголенные контакты самого чувствительного элемента, который не поврежден и вполне себе работает!
Очистив все что окислилось, облудил освободившиеся контакты. Нашел в гараже провода от отцовских колонок. они хороши тем, что на них есть жила с пометкой. Т.е. определять +/- удобно. Что бы подключить датчик как и было, нужно обратить внимание на то какой провод куда подключался.
Т.к. у меня заливать контакты нечем было. То воспользовался суперклеем. Обильно полил и промазал все впадинки и места. оставил на неделю до полного высыхания.
Через неделю всё засохло. Надеюсь, что этого хватит на долго )
Вставляем датчик обратно
PS
Вот на картинке второй целый контакт, который я отковырял.
Окисливается не провод или вывод самого датчика, а обжимка, которая их соединяет.
Датчик забортной температуры — решение.
Не прошло и недели, как вопрос с заменой датчика наружней температуры решился! Спасибо всем кто откликнулся в предыдущей моей теме.
Что и как опишу далее.
Погуглил я про термистор на 10 кОм, и оказалось что его можно найти в любом магазине дадиодеталей. Оперативно привезли.
Далее все по старой схеме: греем феном зеркало, снимаем с защелок, отключаем провода подогрева, снимаем механизм регулировки и все, можно работать.
Само зеркало я не снимал.
После того как припаял новый датчик, решил разобрать старый.
После этого я понял что можно было восстановить старый, перепаяв контакты.
Ну ла ладно, перепаивать не стал, т.к пайщик из меня тот еще )) Далее очищаем прсадочное место, обезжириваем, вкладываем термистор на место и заливаем термосоплями.
После остывания клея убедился сто показания стали реальными, собрал все на место.

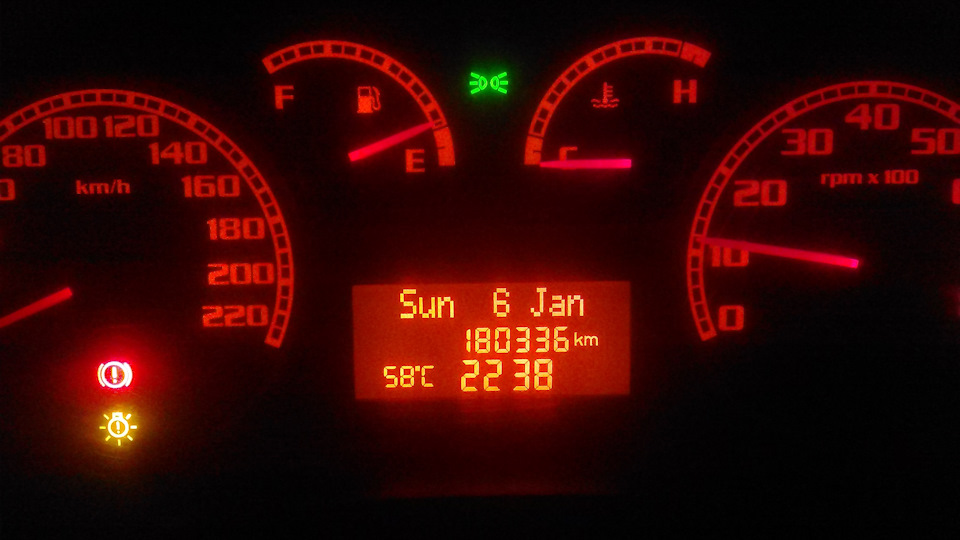

После чего сверяемся с уличным термометром, убеждаемся что всё работает и радуемся результату.
Еще одна проблема решена! )) Всем спасибо за советы.
ПС: при возможности на мойке продувайте корпус зеркала, это продлит срок службы датчика. Вода там держится долго, из за чего сгнивают контакты.
Всем добра!
Восстановление работоспособности датчика температуры забортного воздуха.
После прошлого восстановления датчик проработал около года и опять отказался работать. Сейчас собрался с мыслями и решил опять заглянуть в зеркало.
На всякий случай немного опишу процесс, для тех, кто планирует проделать такую же процедуру и лень лазать в поисках инфы по сайту.
В этот раз, основываясь на прошлом опыте, заморачиваться и снимать полностью зеркало я не стал, все делал на машине. Отогнул вперёд до упора корпус зеркала, зеркало опустил вниз и влево, подсунул верёвочки с двух сторон и начал потихоньку тащить на себя.
Сначала отцепил правую сторону зеркала, потом, пошатывая, левую. В этот раз вышло легко.

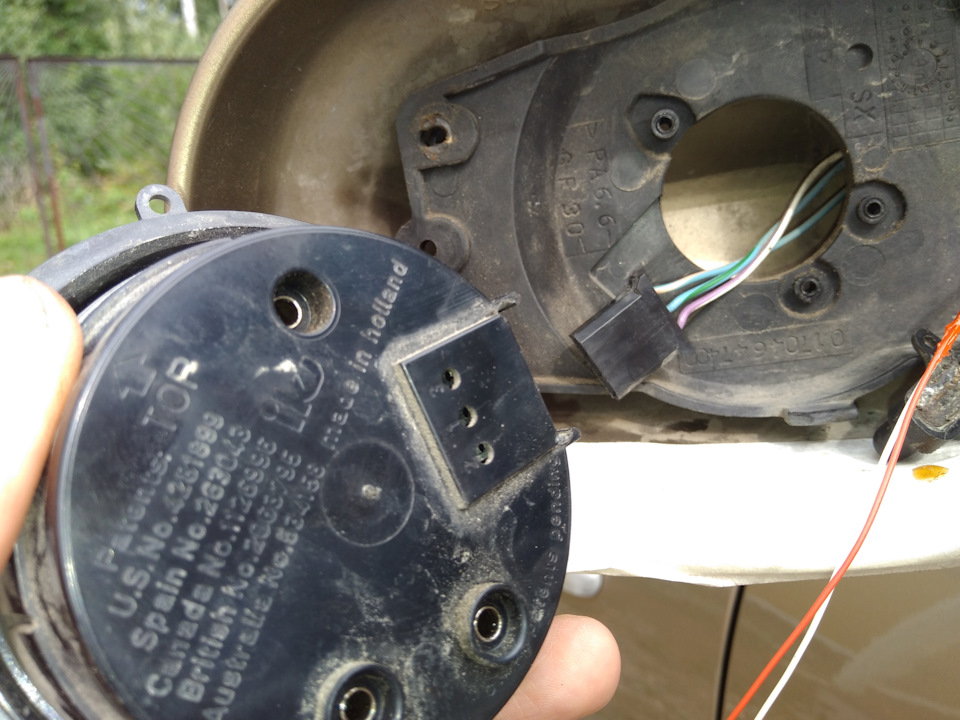

Далее снимаем моторчик, откручивая торксом 3 винта и вытаскивая клемму питания.
Далее откручиваем 2 самореза слева, которые крепят площадку моторчика к корпусу заркала, давая тем самым площадке некоторую свободу движения, которой будет достаточно, чтобы вытащить датчик.

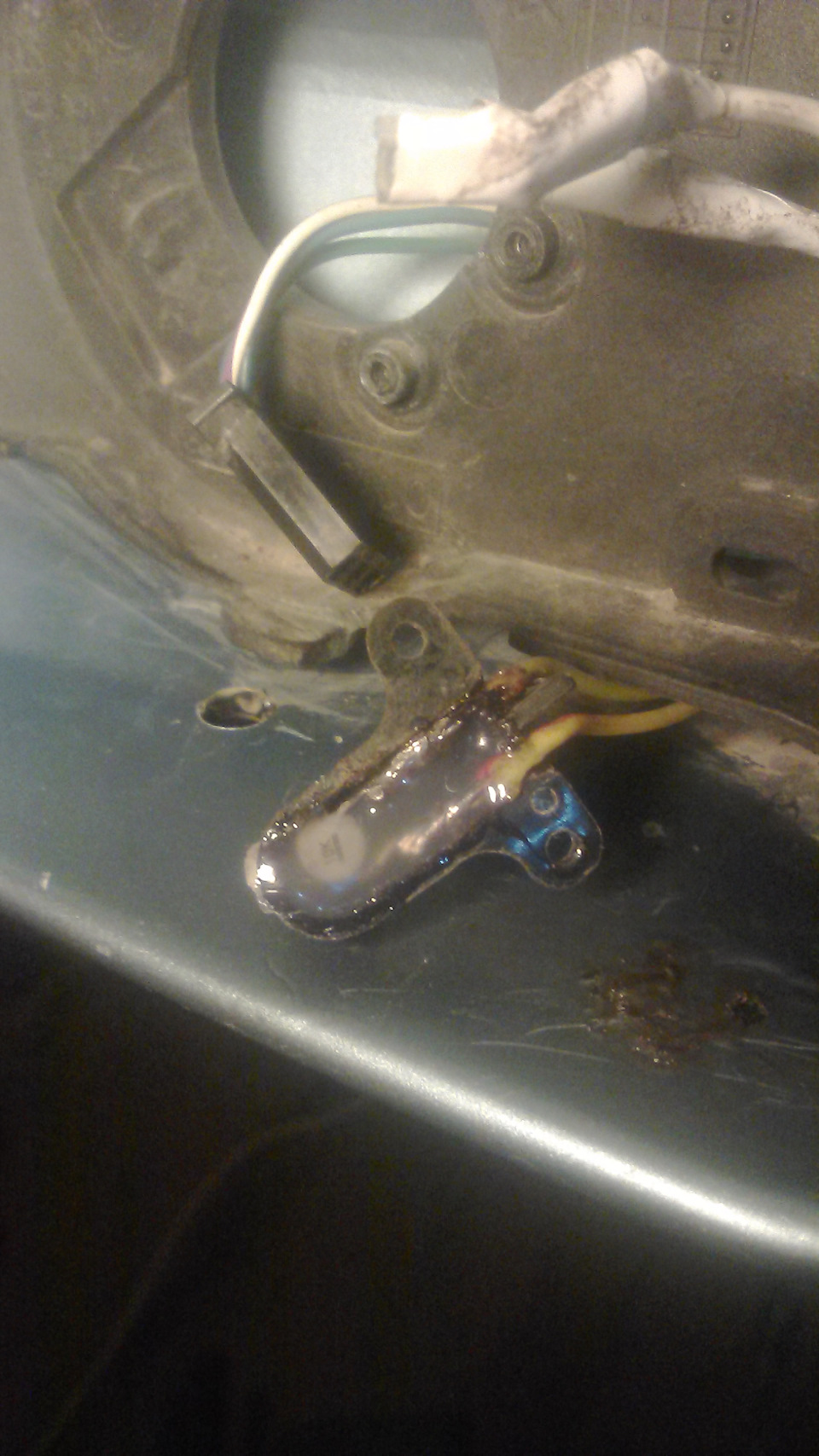

Картина предстала довольно предсказуемая — опять отгнил тот проводок. И отгнил у самой оплётки на конце пайки, т.к. был хреново загерметизирован.
Проводок стал слишком короток, чтобы без танцев с бубном припаять его к датчику. Поэтому я решил его немного нарастить, для этого взял пару жил от нерабочего юсб-провода.
Термоусадки не было, поэтому загерметизировал соединение высокотемпературным герметиком, т.к. с изолентой проводок обратно не пролез бы в отверстие, через которое я его достал.
Далее припаял к луженой дорожке на датчике, которую сделал в прошлый раз.
Проверил работоспособность. Все ок.
Кстати, в прошлый раз пайку на датчике герметизировал обычным моментом, не надеясь, что он долго продержится. Однако, он хорошо сохранился и пайка под ним вообще не окислилась. В этот раз уже от души залил герметиком.
Профилактическая чистка датчика температуры воздуха во впускном коллекторе и ДАД
Для снятия фишки разъема с датчиков нужно вытянуть желтые фиксаторы, нажать на черную защелку и вытянуть фишку разъема.
P.S.
Ух сколько комментариев по чистке датчиков! И, главное, что-то новое полезное всплывает )
Вывод — надо продолжать )))
FIAT Albea 2007, двигатель бензиновый 1.4 л., 77 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 81
добрый день уменя расход показывает 50л я почистил эти датчики но не помогла какой датчик отвечает за это не знаете? или лучше диагностику сделать
Здравствуйте.
То, что я чистил ее касается расхода топлива. 50 это круто конечно. Можно фото бк?
добрый день уменя расход показывает 50л я почистил эти датчики но не помогла какой датчик отвечает за это не знаете? или лучше диагностику сделать
Для начала уточните в каких единицах у вас расход показывает?
Вот именно ошибка в описании, OBD здесь не причем. Датчик абсолютного давления и температуры во впускной трубе стоит как раз таки внутри коллектора т.е. тот что левее (тот который на нижней картинке 1 выложеной Вами)
Исходя из электрической схемы самого датчика (там 4 контакта) он мерит температуры всасываемого воздуха в цилиндры и давление этого воздуха (именно силу всасывания, абсолютное давление, не атмосферное). Поэтому его и называют датчиком температуры во впускном коллекторе, т.к. там находится тот жёлтенький термоэлемент с 2-мя выводами. 🙂
А тот другой датчик мерит именно давление «над уровнем моря» — атмосферное.
Да вроде всё правильно написано. :))) Кроме путанья с давлением абсолютным и атмосферным! Щайтан-майтан :)))
Ну наконец-то дружище Вы меня поняли. Только написано там как то всё таки неверно.
🙂 Я то сам об этом знаю, но в «букваре» не доглядел. Щас там картинки поправлю. 🙂 Спасибо за «наведение на цель». :))) Хорошо, что кто-то просматривает писанину всю для корректировки. :))) Реально бы не обратил внимание на картинки…
Ну наконец-то дружище Вы меня поняли. Только написано там как то всё таки неверно.
Вот именно ошибка в описании, OBD здесь не причем. Датчик абсолютного давления и температуры во впускной трубе стоит как раз таки внутри коллектора т.е. тот что левее (тот который на нижней картинке 1 выложеной Вами)
ну если верить www.proalbea.ru/remont10-5.html, то так и есть. В коллекторе совмещенный ДАД и температуры…
Это я знаю. Но ДАД — это датчик атмосферного давления или абсолютного? Тут в этом-то дело! 🙂
Аббревиатуры — они такие )
А Вы ни разу не читали об ошибках в этом «букваре»? Как можно что либо измерить датчиком внутри впуска, если этот дат чик находится снаружи (верхняя картинка)?
Ошибки я смотрю через OBD на ноуте. В «букваре» не смотрел. 🙂
Доброго времени суток! 🙂
Про жёлтую фишку тут всё понятно. Это некая «защёлка» разъёма (замок фиксатора), которая не даёт ему отсоединится во время работы мотора (как бы предохранитель 🙂 ).
Но зачем же брызгать этой химией? Для размягчения проводов/жгутов что ли? Чтобы их легче гнуть при снятии разъёмов с датчиков? Там же вроде и так всегда чисто. 🙂
Датчик, который стоит рядом с насосом кондиционера (последнее фото, слева) — это датчик температуры воздуха на впуске (температура воздуха в коллекторе, перед всасыванием в цилиндры). А сверху, практически под углом корпуса воздушного фильтра, стоит датчик атмосферного давления (последнее фото, справа). Датчика массового расхода воздуха (ДМРВ) в этой машине нет (походу дела, в современных авто он также отсутствует). Он стоит, например, в Самаре (точно не уверен) и в других «старых машинах, и ставят его обычно между корпусом воздушного фильтра и входом дросселя.
Приветствую!
Химия для снятия грязи. Я не сфоткал, то там грязюка лежала «ковром». Откуда столько — хрен знает. Решил смывать, что бы не попала грязь в установочные отверстия.
Пока искал инфу — на фотках (у разных машин) форма датчика совпадала. Везде его ДМРВ называют )
Хотя и схемы видел, что ставят его действительно там, где вы указали. Поэтому мы так его и называем тоже )) Ну все как обычно вобщем ))
Думается, принцип действия у них одинаковый…
С грязью — страннова-то. Может быть защита отошла сбоку и летит на провода/жгуты… Но там же место закрытое. А может с ремня генератора/кондинционера накидывает? Но у меня там чисто всегда.
Да не одиниковый там принцип. Они вообще (все эти 3 датчика) разные! ДМРВ мерит объём воздуха (поток, массу), поступающий от воздушного фильтра на вход дросселя. Ставят его между фильтром и дросселем в разрыв резинового патрубка, а не в коллекторе. Просто в поисковике набрать «ДМРВ» и почитать, в ютюбе также видео есть про ремонт ДМРВ. У нас в Альбеях его нет! В коллектор у нас ставят датчик температуры воздуха (рядом с мотором, прямо внутрь в канал всасывания; в жару будет одна смесь, в холод — другая). А на коллекторе у нас стоит датчик атмосферного давления (в низине горы смесь будет одна, а на горе, на высоте — смесь другая); и этот датчик давления не мерит давление воздуха на впуске внутри коллектора! — он мерит обычное атмосферное давления окружающего нас воздуха.
Вот пойдёт какой-нить добрый человек искать ДМРВ на Альбею, а не найдёт его. :))) Расстроится. А может чего ещё случиться… 🙂
Датчик температуры — это который с пластиковой рамкой? (фото 3)
А давления воздуха — я так понимаю, что фото 6?
Да. И на последнем фото (восьмое) есть оба датчика. Слева — температура и абсолютное давление, справа — только атмсоферное давление.
Забыл сказать, поэтому и убрали его из новых машин (с введением новых норм экологичности), т.к. там много пыли попадало на сам ДМРВ и он часто «врал» (был перерасход топлива — богатая смесь или, наоборот, «недорасход» — смесь очень бедная). И для этого вот эту химию и сделали (маркетинг, так сказать).
Диагностика инжектора Фиат Альбеа через ELM327 OBD2 своими руками
Не раз автовладельцы уже сталкивались с различными проблемами в работе инжекторных двигателей на автомобиле Фиат Альбея. В этом обзоре будет проводиться диагностика именно бензинового мотора объемом 1.4 л на пробеге 150 тыс. км. На таком значении редко требуются какие-то ремонтные работы, но крайне рекомендуется провести диагностику, потому что многие детали приближаются к сроку замены. Диагностика позволит выяснить отклонение в работе ДВС, а соответственно, необходимость в проведении каких-то ремонтных работ.
Проверка и замена Датчика температуры охлаждающей жидкости
установлен в задней части головки блока цилиндров. Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. Блок управления двигателем обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.
У датчика температуры охлаждающей жидкости проверяют сопротивление на его выводах при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер, термометр.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Охлаждающую жидкость можно не сливать, достаточно после снятия датчика заткнуть отверстие пальцем или пробкой, тогда потеря охлаждающей жидкости будет минимальной.
3. Поддев отверткой, сдвиньте держатель…
4. …и, отжав фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
5. Выверните датчик из головки блока цилиндров.
Соединение датчика с головкой блока цилиндров уплотнено шайбой. Сильно обжатую шайбу замените.
6. Установите датчик в порядке, обратном снятию.
7. Залейте охлаждающую жидкость.
Что понадобится для замера давления
Главный инструмент, который понадобится – топливомер Орион ТМ-18, артикул: 4607154781661. Кроме него также потребуется:
Находим и откручиваем датчик давления
Чтобы измерить давление масла, нужно сначала снять датчик давления, к которому не подобраться через капот, а на его место прикрутить топливомер Орион ТМ-18. Но прежде необходимо прогреть двигатель до рабочей температуры, так как в холодном моторе измерять давление – ошибка.
Уточнение! После прогрева ДВС авто нужно заглушить и только тогда откручивать датчик.
Если сравнить датчик со шлангом топливомера, то можно заметить, что резьба у них одинаковая.
Следующий шаг – закручиваем шланг топливомера в отверстие, где стоял датчик. Используем ключ на 17.
Когда топливомер установлен, заводим автомобиль и ждем, пока он не наберет нужную температуру.
Проверка и замена Датчика детонации
прикреплен к верхней части блока цилиндров.
Впускной коллектор снят для наглядности.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Утопите фиксатор…
3. …и отсоедините колодку жгута проводов от вывода датчика.
4. Выверните болт крепления…
5. …и снимите датчик детонации с двигателя.
6. Установите датчик в последовательности, обратной снятию.
Проверка и замена Датчика положения коленчатого вала двигателя,
состоящий из магнита и обмотки, установлен в задней части блока цилиндров двигателя рядом с масляным фильтром. При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, блок управления заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.
Вам потребуется торцовая головка «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Поддев отверткой, сдвиньте фиксатор…
3. …и отсоедините колодку жгута проводов.
4. Выверните болт крепления…
5. …и снимите датчик положения коленчатого вала.
6. Подсоедините щупы тестера и измерьте сопротивление на выводах «1» и «2» датчика. Номинальное сопротивление должно быть в пределах 500-600 Ом. Если сопротивление не соответствует указанному интервалу значений, замените датчик.
7. Установите датчик положения коленчатого вала в порядке, обратном снятию.
Проверка и замена Датчика фазы на Фиат Альбеа
установлен в задней части головки блока цилиндров у торца распределительного вала. Принцип его действия основан на эффекте Холла. На заднем торце распределительного вала установлен задающий сектор. Когда напротив датчика оказывается область сектора без сегмента, от датчика на ЭБУ поступает сигнал низкого уровня (примерно 0 В), а при попадании сектора в измерительную область датчика на ЭБУ возникает импульс «опорного» напряжения (примерно 5 В).
Вам потребуется торцовый ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините колодку от вывода датчика фазы.
3. Выверните болт крепления и снимите датчик фазы.
4. Установите детали в последовательности, обратной снятию.
Правильные значения давления и инструкция к топливомеру
При холодном двигателе значение давления будет на уровне примерно 0,3 МПа.
По мере роста температуры двигателя, давление масла будет снижаться. Когда стрелка температуры на приборной панели дойдет до двух делений, давление должно опуститься до 0,2 МПа.
А когда температура поднимется до 80-105 градусов, то на монометре должно быть значение – не выше 0,15 МПа.
Именно такие показания считаются нормой. В конце осталось собрать все в обратной последовательности. Ну а если значения отличаются от рекомендуемых, нужно обращаться в автомастерскую.
Проверка и замена Датчика температуры всасываемого воздуха Albea
установлен сбоку на впускной трубе. Он фиксирует температуру и преобразует ее в напряжение выходного сигнала. ЭБУ подает на датчик напряжение питания 5 В и обрабатывает его сигналы, поступающие по цепи передачи сигнала. Датчик соединен с «массой» через свой переменный резистор. В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступающего в двигатель.
Вам потребуются: ключ TORX T25, вольтметр.
1. Проверьте цепь питания датчика. Для этого…
2. …поддев отверткой, сдвиньте фиксатор…
3. …отожмите его…
4. …и отсоедините колодку жгута проводов от разъема датчика (при выключенном зажигании).
5. Подсоедините тестер в режиме воль и «2» колодки, включите зажигание и измерьте напряжение. Напряжение питания должно составлять (5,0±0,2) В.
6. Выключите зажигание, снимите с колодки ее крышку, отжав фиксаторы, и подсоедините колодку к датчику.
7. Подсоедините тестер в режиме вольтметра к проводу жгута, соединенному с выводом «3», и к «массе», пустите двигатель, измерьте напряжение датчика. При работе двигателя на холостом ходу напряжение должно составлять от 1,0 до 1,5 В.
8. При отклонении напряжения от нормы замените датчик. Для этого выверните винт крепления и снимите датчик.
9. Установите датчик температуры в порядке, обратном снятию.
Распиновка OBD 2
| Вывод | Описание |
| 1 | OEM (протокол производителя). |
| 2 | Шина + (Bus positive Line). SAE-J1850 PWM, SAE-1850 VPW. |
| 3 | — |
| 4 | Заземление кузова (Chassis Ground). |
| 5 | Сигнальное заземление (Signal Ground). |
| 6 | Линия CAN-High высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284). |
| 7 | K-Line (ISO 9141-2 и ISO 14230). |
| 8 | — |
| 9 | Линия CAN-Low, низкоскоростной шины CAN Lowspeed. |
| 10 | Шина — (Bus negative Line). SAE-J1850 PWM, SAE-1850 VPW. |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | Линия CAN-Low высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284). |
| 15 | L-Line (ISO 9141-2 и ISO 14230). |
| 16 | Питание +12в от АКБ (Battery Power). |
Проверка датчика абсолютного давления
Для проверки датчика абсолютного давления выполните следующие операции.
1. Выведите фиксатор…
3. …и отсоедините колодку жгута проводов от вывода датчика.
4. Подсоедините тестер в режиме воль и «3» колодки, включите зажигание и измерьте напряжение. Напряжение питания должно составлять (5,0±0,2) В.
5. Выключите зажигание, снимите с колодки ее крышку, отжав фиксаторы, и подсоедините колодку к датчику.
6. Подсоедините тестер в режиме вольтметра к проводу жгута, соединенному с выводом «1», и к «массе», пустите двигатель и измерьте напряжение датчика. При работе двигателя на холостом ходу напряжение должно составлять от 1,0 до 1,5 В.
7. При отклонении напряжения от нормы замените датчик.
8. Выверните винт крепления…
9. …и снимите датчик.
10. Установите датчик в последовательности, обратной снятию.
Замена управляющего датчика концентрации кислорода
Для замены управляющего датчика концентрации кислорода выполните следующее.
При работе двигателя детали системы выпуска отработавших газов нагреваются до высокой температуры. Будьте осторожны, если вы проводите работы по замене датчика концентрации кислорода! Предварительно перед заменой датчика дайте деталям остыть.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Разожмите держатель жгута проводов датчика концентрации кислорода…
4. …и извлеките жгут.
5. Сожмите фиксаторы и отсоедините колодку жгута проводов от кронштейна, расположенного на крышке головки блока цилиндров.
6. Сдвиньте фиксатор…
7. …отожмите держатель…
8. …и разъедините колодки жгута проводов управляющего датчика концентрации кислорода.
9. Ключом ослабьте затяжку датчика…
10. …и выверните датчик из выпускного коллектора.
11. Установите управляющий датчик концентрации кислорода в порядке, обратном снятию.
Инструкция (топливомер Орион ТМ-18)
Назначение
Измеритель давления топлива (топливомер) и давления масла ТМ-18 используется для измерения давления в системах впрыска топлива инжекторных автомобилей ВАЗ (8 и 16 клапанных), и некоторых иномарок. Также ТМ-18 используется для измерения давления в системах подачи масла для смазки элементов двигателя. Укомплектован наконечником с резъбой М14х1.5. Подходит для двигателей автомобилей ВАЗ, Alfa Romeo, Citroen, Fiat, Lancia, Opel, Peugeot, Renault, Saab, Seat, Volvo и др.
Конструкция прибора
Порядок работы
Внимание! При работе соблюдайте меры предосторожности.
Не прикасайтесь к сильно нагревающимся частям автомобиля. Во время вращения коленчатого вала не вынимайте наконечник масломера из отверстия датчика давления. Во время подключения или отключения измерителя давления топлива к топливной рампе рекомендуется разложить вокруг места подключения ткань для того чтобы исключить возможность разлива бензина на горячие узлы двигателя. Перед началом работы ознакомьтесь с инструкцией. Выполнять процедуру проверки лучше вдвоем.
Измерение давления топлива
Прикрутите переходник для подключения к топливной рампе к штуцеру с резьбовым наконечником. Подключите измеритель давления топлива к измерительному порту (в автомобилях ВАЗ измерительный порт расположен на топливной рейке справа по ходу движения автомобиля). Поместите свободный конец трубки для слива топлива в бензостойкую емкость (объем емкости не менее 0.2 литра). Запустите двигатель
Стравите воздух из соединительного шланга, для этого откройте запорный клапан до тех пор, пока в сливной трубке не появится бензин. Проведите измерение давления топлива.
*при измерении давления топлива в топливной рампе необходимо придерживаться методики указанной заводом изготовителем. Величины давления топлива при разных оборотах необходимо посмотреть в документации изготовителя автомобиля.
Заглушите двигатель и убедитесь, что топливный насос не работает. Проверьте, что свободный конец трубки для слива топлива находится в бензостойкой емкости. Отверните клапан сброса, стравите давление и слейте остатки бензина. Закрутите клапан сброса ( не нужно прилагать чрезмерные усилия). Отсоедините измеритель от порта и вытрите остатки топлива.
Измерение давления масла
Прогрейте двигатель до рабочей температуры. Выверните датчик давления масла или датчик контрольной лампы давления масла. Вставьте масломер в отверстие и заверните его. Уточните в документации производителя способ проверки давления масла: рабочую температуру, скорость вращения двигателя. Запустите двигатель и проведите измерение. Запишите результат измерения и сравните полученные результаты со значением указанным производителем автомобиля. Закончив измерения, заглушите двигатель.
Подождите несколько минут, пока масло из масломера стечет в систему смазки. Открутите масломер и переходник и протрите их для удаления остатков масла. Поставите на место датчик давления масла или датчик контрольной лампы давления масла. Подсоедините провода, если они были ранее отключены. Для уточнения причины неисправности пользуйтесь специальной литературой по ремонту а/м.
Замена диагностического датчика концентрации кислорода Фиат Альбеа
Для замены диагностического датчика концентрации кислорода выполните следующее.
1. Разожмите держатель жгута проводов диагностического датчика концентрации кислорода и извлеките жгут.
2. Отсоедините колодку жгута проводов от кронштейна, расположенного на картере коробки передач.
3. Сдвиньте фиксатор, отожмите его…
4. …и разъедините колодки жгута проводов диагностического датчика концентрации кислорода.
5. Ключом ослабьте затяжку датчика…
6. …и выверните датчик из выпускного коллектора.
7. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.
Датчики фиат альбеа расположение
Подробнее со схемой можно ознакомиться, подняв крышку блока предохранителей и реле. Также с каждым автомобилем прилагается специальный документ, где приводится расшифровка каждого элемента. диагностический сканер 1.5 подходит на все автомобили сылка для заказа …
Не Знаю как часто на пеугеоте у меня такое было,только с подушкой безопасности,там это болезнь. Фиат не знаю у меня тоже он переломился только подушка не работает я снимал прозванивал сигнал звонится а подушка нет,надо делать. НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ ФИАТ ДОБЛО ДАННОЕ ВИДЕО НЕ ЯВЛЯЕТСЯ ТЕХНИЧЕСКИМ ПОСОБИЕМ. …
В данной статье будет подробнее рассмотрено, где и какой блок находится, за что отвечают элементы в нем, и что делать владельцу автомобиля в случае неисправности предохранителей или реле. ФИАТ ДОБЛО — расположение и предназначение предохранителей в салоне. Блок находится слева под рулевой коло…
Кроме того, по правилам дорожного движения эксплуатация автомобиля без звукового сигнала запрещена. Поэтому пройти техосмотр с неисправным гудком невозможно.
Если пропал сигнал на ВАЗ 2107, его следует отремонтировать как можно быстрее, так как его неисправность увеличивает риск совершить ДТП. настройка колонок.
Минусовая ветка цепи самая длинная, поэтому в ней чаще всего может быть обрыв.
Чтобы определить причину неисправности, нужно серо-черный провод, идущий от сигнального устройства присоединить к кузову, а плюсовой – непосредственно к АКБ.
Встретить этот блок можно под капотом транспортного средства. Ниже представлена схема расположения предохранителей и реле, а также таблица, где приводится расшифровка основных элементов. Обзор машины фиат альбеа 2008 г.в 1.4 л. 77 л.с.
Одним из элементов машины, обеспечивающим безопасность во время движения, является автомобильный клаксон.
Со временем многие водители хотят заменить его на более громкий автомобильный сигнал, чтобы подчеркнуть индивидуальность своего авто. Статья знакомит с видами гудков и критериями выбора.
Вообще случайно узнал про эту функцию на Albea. Работает так- приехал, заглушил двигатель (ключ можно вынимать)…
Здравствуйте,проблема следующая: на моём авто марки ваз 2105 пропал сигнал,реле щелкает в блоке предохранителей,сам предохранитель целый,сигналы сигналят если кидать провод напрямую с акб,а при нажатии на руле на сигнал тишина,только реле щелкает и всё. Подробная инструкция по работе крутилки/моталки спидометра на автомобиле Фиат Альбеа 2004-2012 года выпуска.
В первом типе звуковых сигналов воздушный поток движется из компрессора через трубу, которая под действием вибрации начинает издавать звуки. Отличаются пневматические устройства формой трубки и мощностью звука.
Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Может быть установлено несколько труб, но для них необходим мощный компрессор.
ФИАТ ДОБЛО — расположение и предназначение предохранителей в салоне.
Данные клаксоны могут иметь разборную и цельную конструкцию. Неразборные позволяют сэкономить место на пару сантиметров. Кроме того, дисковое сигнальное устройство может быть открытого и закрытого типа. В зависимости от типа может быть установлено сверху автомобиля на видном месте или под капотом.
Если вы хотите, чтобы электрический звуковой сигнал издавал басистые звуки, то нужно покупать низкочастотные устройства. При желании иметь более тонкие звуки, клаксоны следует покупать с высокими частотами. откручиваем лямба зонт.
Контакты диагностического разъема для используемых протоколов
Стандарт OBDII предполагает возможность использования 5-ти диагностических протоколов. В Шевроле Нива используются 3 из них:
Особенности: Протокол ISO 9141-2 несложно определить, благодаря контакту 7, также исключению 2 (10) контакта на диагностическом разъеме Шеви Нива.
Если в системе нет контакта 7, участвует протокол SAE J1850 VPW (Variable Pulse Width Modulation или Pulse Width Modulation). Указанные протоколы для передачи сигналов исправно функционируют по кабелю OBD-II J1962 connector стандартного образца.
Первый шаг при выборе кабеля для считывания информации с бортового компьютера — определение типа разъема.
Основным отличием OBDI от OBDII (помимо года выпуска автомобиля, в котором он установлен) является форма разъема. Как определить какой тип распиновки используется в конкретном авто подробно указано выше. Также существует возможность подключения коннектора K-Line К ОБД разъему на Нива Шевроле. Таким образом производится установка специального диагностического оборудования.
Для считывания информации с ОБУ понадобится:
Важно! На компьютере должны поддерживаться те же типы передачи информации, что и на адаптере. В противном случае подключение будет невозможным.
На современном рынке представлен большой ассортимент диагностического оборудования. Его подразделяют на следующие виды:
Последние две категории применяют для работы на СТО и в дилерских центрах. Для самостоятельной диагностики достаточно приобрести простой адаптер для начинающих на основе микросхемы ELM327.
Даже самое скудное по функционалу оборудование способно выполнить все базовые задачи (выявление ошибки, ее исправление, передача информации о состоянии ЭБУ на экран ПК). Такая услуга в сервисных центрах стоит до 1500 рублей. Приобретение адаптера избавит хозяина Нивы от необходимости обращаться к специалистам и сэкономит средства.
Осторожно! Встречаются случаи, когда контроллер выдают ошибку при полной исправности. Причина заключается в выходе из строя самого устройства сканирования.
Функция предполагает отключение системы, в которой случилась поломка, с последующим включением обходной программы. Горящая на приборной панели лампочка «Check Engine» должна обеспокоить владельца Шевроле Нива. Разработчики предусмотрели функцию штатного самодиагностирования. Опция полезна в случаях, если произошел кратковременный сбой в программе, но машина продолжает работать в обычном режиме. Выявить «случайность» можно с помощью самодиагностики.
Автомобилисту требуется выполнить следующий алгоритм действий:
Справка: Если «код», появившийся на экране — «0», это указывает на отсутствие неисправностей.
Каждая цифра сигнализирует об определенных ошибках, считанных бортовым компьютером автомобиля. Чтобы установить точную причину неисправностей, необходимо расшифровать код, появившийся на экране.
Грамотное диагностическое мероприятие ЭБУ позволит выявить и исправить проблемы, возникшие в работе бортового компьютера. Чтобы сделать это правильно, внимательно изучите тип распиновки, подберите сканер для считывания информации и ее выведения на экран ПК.
Придерживаясь вышеуказанных советов и инструкций, автомобилисту удастся завершить процесс успешно. При повторном возникновении ошибок владельцу Шеви Нива не придется обращаться в автосервис и переплачивать за диагностику.
Возможные причины неисправности вентилятора печки на Fiat Albea и способы их устранения
Фиат является крупнейшим итальянским автоконцерном, которому принадлежит большое количество автомобильных марок, в числе которых Ferrari. Но итальянцы также выпускают машины под собственным брендом Фиат. Нельзя сказать, что машины Fiat получили большое распространение в странах СНГ и в России в частности, но встречаются они не так уж редко.
Особенно это касается модели Albea. Эти автомобили обязательно оснащаются системой отопления, которая может выходить из строя. Причём часто владельцы этой легковой машины от итальянского производителя жалуются на проблемы с самим вентилятором. Он может не работать вовсе, вращаться очень медленно или включаться только в определённых режимах.
Нужно выяснить, с чем связана неисправность, и устранить её соответствующим образом.
Выбор оборудования для диагностики Нивы Шевроле
Поиск OBD разъёма связан с необходимостью подключить к нему оборудование: адаптер, сканер и т.д.
На Chevrolet Niva имеется несколько нюансов по совместимости автосканеров и программного обеспечения. Например, одним из основных условий для разъема является возможность подключения коннектора формата K-Line. Так же возможна установка со штатным Вазовским разъемом и стандартом OBD II.
Для изучения данных вопросов рекомендуется ознакомиться с соответствующими статьями и разделами сайта:
Ремонт Fiat Doblo
Наша СТО находится в городе Москва и мы рады предложить устранить все частые поломки у Fiat Doblo. Мы производим:
Подробнее с нашим прайсом вы можете ознакомиться на сайте в специальном разделе. Наш техцентр уже много лет занимается устранением неполадок в автомобилях Fiat, нас отличает качество и индивидуальных подход к каждому клиенту. На все виды работ мы предоставляем гарантию.
Вас очень порадуют низкие цены на все виды ремонта: у нас постоянно проходят акции, которые выгодно отличают нас от конкурентов. Наши СТО удобно расположены в Москве, вы можете их найти в райное Кунцево (ЗАО) и Марьино (ЮВАО).
Мы любим наших клиентов и заботимся об их комфорте: во время ожидания, пока сидите в нашем уютном офисе с огромными окнами и телевизором, вы сможете воспользоваться бесплатным Wi-Fi, выпить чашечку кофе.
Если у вас есть какие-то вопросы, то перед приездом вы можете проконсультироваться по номерам телефонов, которые указаны на нашем сайте. Мы с удовольствием подскажем вам ответ на любой вопрос и проясним все непонятные моменты по работе нашей компании. Наша СТО ждет вас!
РЕМОНТ ПО МАРКАМ АВТОМОБИЛЕЙ
Ауди (Audi) Кадиллак (Cadillac) Форд (Ford) Крайслер (Chrysler) Альфа Ромео (Alfa Romeo) Ссанг Йонг (SsangYong) Джип (Jeep) Ленд Ровер (Land Rover) Субару (Subaru) Вольво (Volvo) Додж (Dodge) Рено (Renault) Сеат (Seat) Порше (Porsche) Опель (Opel) Мерседес (Mercedes) Ниссан (Nissan) Митсубиси (Mitsubishi) Хонда (Honda) Сааб (Saab) Фольксваген (Volkswagen) Ягуар (Jaguar) Киа (Kia) Инфинити (Infiniti) Фиат (Fiat) Ховер (Hover) Хаммер (Hummer) Здесь как информация представлены автомобили марки которых еще нет на этом сайте. Они обязательно появятся, или у них есть свой специализированный сайт который предлагает услуги на их парк автомобилей. Имея современное оборудование, наши автосервисы ремонтируют любую модель из представленного здесь парка и других производителей, в независимости от года выпуска, выполняют полный перечень услуг. Нашим клиентам не стоит беспокоится, так как стоимость при этом также будет адекватной. Цены можно посмотреть на странице прайс. Нужно добавить, что привезём вам новые запчасти, которые понадобятся при ремонте вашего авто по хорошей цене.
Места проживания наших клиентов:
Нас знают и приезжают в автотехцентр не только из близлежащих мест. Район округа: ЮЗАО, СЗАО, ЮВАО, ЮАО, СВАО, САО, ВАО, ЦАО; В районе метро: Люблино, Братиславская, Борисово, Площадь Ильича, Текстильщики, Аннино, Митино, Кузьминки, Царицыно, Кожуховская, Дубровка, Выхино, Жулебино, Солнцево, Тульская, Нагатинская, Молодежная, Строгино, Кунцевская, Пражская, Пионерская, проспект Вернадского, Авиамоторная, Речной вокзал, Домодедовская, Фили, Лефортово, Крылатское, Теплый стан, Печатники, Водный Стадион, Волгоградский проспект, Лермонтовский проспект, Медведково; Улица: Перерва, Ташкентская, Люблинская, Смирновская, Новохохловская, Подольская, Южнопортовая, Марьинский парк, Михайловский проезд, Верхние Поля, Нижние Поля, 1-й и 2-й Вязовский проезд, Нижегородская, Угрешская, Капотня, Иловайская, Верейская, Рябиновая, Привольная, улица Академика Скрябина, шоссе Энтузиастов, Каширское, Бутово, Сколковское шоссе, Рязанский проспект, Боровское шоссе, Мячковский бульвар, Луговой проезд, Проектируемый пр-д, Остаповский проезд, Нижегородский переулок.
Нива Шевроле расположение диагностического разъема
Так как компьютер — это все та же машина, то иногда сбои бывают и разъем обд шевроле нива. Бывает и так, что компьютер сообщает о неисправности всей системы, хотя по факту нужно прикрутить гайку. Такая диагностика развивается весьма стремительно, и разработки профессионалов ведут к тому, чтобы подобный способ поиска неполадок стал основным.
Для проведения такой диагностики не так много и понадобится, разъем обд шевроле нива именно: Чтобы такую диагностику провести, нужно отыскать компьютерный разъем в автомобиле. В разных машинах его расположение отличается. Основные источники потребления энергии Подключение диагностического оборудования в авто Шевроле Нива Для диагностики бортового компьютера автомобиля используется специальное диагностическое оборудование, которое обычно подключается к персональному компьютеру или ноутбуку.
При подключении автомобиля к устройству может начинаться с появления ошибок на экране ПК. Обычно диагностическое устройство выдает сообщение об отсутствии связи с контроллером.
Подключение диагностического оборудования в авто Шевроле Нива
Но не следует поддаваться панике, на это может быть множество причин. Во первых, необходимо узнать, присутствует ли на автомобиле система иммобилизатора.
разъем обд шевроле нива Если он есть, то необходимо проверить сам адаптер. В случае, если такой возможности нет, следует проверить систему диагностики на наличие разрывов, которые могут быть в проводке между разъемом и линией ЭБУ. При стандартном расположении в линию диагностики можно подключиться в разрыв между иммобилизатором и ЭБУ.
Схема Fiat Albea
Схема Fiat Albea выполнена по однопроводной схеме, то есть источник питания к потребителю проложен один провод, роль второго провода выполняет кузов автомобиля. Исключением является электропроводка системы управления двигателем. В этом случае от датчики и исполнительные механизмы получают плюс и минус от блока управления.
Электрооборудование Fiat Albea делится на то которое работает при включенном зажигании и постоянно находится под питанием, то есть включается не зависимо от включения зажигания. Все питающие цепи защищены плавкими предохранителями, а коммутация потребителей большой мощности осуществляется через реле.
Схема Fiat Albea предохранители
В салоне автомобиля в левом торце панели и в подкапотном пространстве около аккумуляторной батареи располагаются монтажные блоки, в которых расположены предохранители и реле. Схема расположения предохранителей в блоках нанесена на внутреннюю часть крышек.
Где находится диагностический разъем Шевроле Нива
Сама по себе компьютерная диагностика распространилась на Западе много лет назад, а в нашей стране это понятие только внедряется в сознание автомобилистов. Преимущества такого метода в том, что он автоматизирует многие процессы во время выявления причины поломки машины. Принцип действия при этом мало отличается от стандартных схем поиска неисправностей. Во время такой диагностики вычислительные приборы подключают к разным деталям автомобиля и тестируют их на наличие неисправностей. Все результаты появляются на экране, после этого разрабатывается дальнейший план ремонтных работ.
Основной плюс такой системы поиска поломок заключается в огромной экономии времени, которое могло бы быть затрачено на поиски поломки. Результаты всегда очень точные, таким образом, план ремонта будет максимально эффективным.
Так как компьютер – это все та же машина, то иногда сбои бывают и у него. Иногда компьютер не может найти поломку в двигателе, поэтому рассчитывать на такую диагностику на все 100% не стоит, хотя такой способ поиска в своем большинстве точен и быстр. Бывает и так, что компьютер сообщает о неисправности всей системы, хотя по факту нужно прикрутить гайку.
Такая диагностика развивается весьма стремительно, и разработки профессионалов ведут к тому, чтобы подобный способ поиска неполадок стал основным.
Для проведения такой диагностики не так много и понадобится, а именно:
Чтобы такую диагностику провести, нужно отыскать компьютерный разъем в автомобиле. В разных машинах его расположение отличается. Он может находиться и под капотом, и в салоне машины.
Диагностический разъем в автомобиле Шевроле Нива расположен справа внизу от руля. А распиновка находится под торпедой на стороне водителя.
Как видите, знать расположение диагностического разъема в своей машине необходимо, так как именно он помогает проверять автомобиль на неисправность очень быстро и качественно благодаря такой разработке, как компьютерная диагностика.
