Штульповая дверь пвх что это
Появление штульповой конструкции для оконных и дверных блоков ПВХ открыло новые возможности – это полноценное использование широкого проема, который можно перекрыть только с использованием двух раздельных створок. Главная конструктивная особенность такого блока заключается в отсутствии жестко закрепленного между верхней и нижней частями коробки вертикального импоста.
По внешнему виду и принципу использования штульповые системы напоминают хорошо известные деревянные двустворчатые рамы и балконные двери, которые распахивались на всю ширину, полностью открывая проем.
Что такое штульповые двери
Компоновка штульповой двери – это две створки в одном проеме, которые можно при необходимости распахнуть настежь без перекрытия части прохода вертикальным импостом. Эта система позволяет использовать створки раздельно или одновременно с небольшим ограничением – одна часть двери работает во всех плоскостях, вторая может быть только распашной, так как она фиксируется при полном закрытии.
Блок состоит из коробки и двух створок, которые при закрытии плотно прилегают друг к другу за счет установленного по линии соединения специального механизма. Основная створка фиксируется к раме шпингалетами, вторая створка запирается за счет контакта с основной.
Особенности конструкции штульпового блока
Главная и определяющая особенность конструкции штульповых дверей ПВХ – это отсутствие вертикального силового элемента, который специалисты называют импостом. При ширине проема более 700 или 1000 мм возникает необходимость ограничить размеры одной распашной створки. Это связано с конструкцией стеклопакета, который при превышении размеров теряет свои преимущества.
Основные особенности этого конструктивного решения:
Благодаря разработке системы запирания для таких блоков, появилась возможность использовать створки одинаковой или разной ширины, что хорошо знакомо по конструкции двустворчатых деревянных или металлических дверей.
Плюсы и минусы штульповых дверей
Подобные конструкции имеют ряд преимуществ и недостатков, которые при грамотной разработке и правильном монтаже нивелируются, находятся в равновесии, позволяющем применять систему в широких проемах.
В общественных зданиях применение штульповых блоков позволяет регулировать поток посетителей за счет изменения ширины прохода.
Из минусов стоит отметить незначительное увеличение стоимости блока и усложнение фурнитуры. В основной створке необходимо установить надежный механизм фиксации, а между створками – точно совпадающие элементы запирающего устройства.
Где используются штульповые двери
Штульповые двери предназначены для установки в широких проемах, не соответствующих типовым проектным решениям для стандартных конструкций. Это выходы на балконы, лоджии и террасы в помещениях с панорамным остеклением, входные группы с широкими проходами в частных домах и многоквартирных строениях, переходные группы в общественных зданиях с внутренними изолированными блоками.
Штульповая конструкция хорошо зарекомендовала себя как альтернатива деревянному блоку в домах старой постройки. Таким решается проблема установки светопрозрачной конструкции с просторной дверью в проеме увеличенной ширины и большой глубиной несущей стены.
Особенности штульповых окон и дверей
В стандартном исполнении в конструкции пластикового окна присутствует импост – вертикальная (реже горизонтальная) перегородка. Эта деталь разделяет общую раму на несколько частей и служит для установки створок, которые могут быть глухими, поворотными или поворотно-откидными.
В конструкции штульпового окна импост отсутствует, при открывании створок образуется свободный проём без перегородок. Конструкции с подобным принципом работы известны давно, их использовали ещё на старых деревянных окнах. Теперь усовершенствованными штульповыми механизмами оснащаются современные стеклопакеты. Такое решение применимо как для самых распространённых пластиковых изделий, так и для окон с алюминиевыми и деревянными рамами.
Штульповый механизм
Особенности конструкции
Штульповое окно может быть только двустворчатым:
В стандартных окнах с импостом створки независимы друг от друга. В штульповых конструкциях они взаимосвязаны и открываются/закрываются в определённой последовательности. Сначала закрывается створка со штульпом, затем на неё внахлёст накладывается основная. Таким образом обеспечивается фиксация и герметичность оконного блока. Чтобы полностью распахнуть окно, сначала нужно открыть основную, а только затем створку со штульпом.
Фурнитура и механизмы
Створки штульпового окна держатся по сути только на петлях, поэтому к их качеству предъявляются особые требования, а для производства используются определённые виды стали. Для предотвращения провисания створок в процессе эксплуатации предусмотрены специальные комплектующие – микролифты.
Роликовый микролифт закрепленный снизу створки не даст окнам провиснуть
Активная створка оснащается обычной оконной фурнитурой для поворотно-откидных конструкций. На пассивную часть крепится ложный импост и один из видов запорных механизмов:
Функция двойного откидывания
В итоге, благодаря особой запорной фурнитуре, конструкция окна со штульпом имеет лёгкий воздушный внешний вид, при этом высокую степень надёжности и защищённости.
Плюсы и минусы
Штульповые конструкции сохраняют все преимущества стандартных пластиковых стеклопакетов: долговечность, надёжность, отличные тепло- и звукоизоляционные характеристики. Возможно изготовление конструкций разных расцветок, форм и размеров.
Ламинированные окна с декоративной раскладкой в стеклопакете
К дополнительным плюсам, из-за которых пользователи выбирают это решение для оформления оконных проёмов, относятся:
Штульповые окна появились на российском рынке относительно недавно. Первые изделия имели меньшую надёжность и жёсткость, створки при закрывании недостаточно плотно прилегали друг к другу, что приводило к высокой продуваемости и даже обледенению окна с внутренней стороны. Эти недостатки сформировали мнение, что штульповые окна менее надёжные и не способны полноценно выполнять свои основные функции – защищать помещение от холода и шума.
Нужно отметить, что оконные технологии стремительно развиваются. Современные изделия со штульпом значительно отличаются от своих предшественников. Продукция от известных производителей оснащается инновационной фурнитурой, которая обеспечивает плотную фиксацию створки и герметичность всей конструкции.
Основные недостатки штульповых окон относятся к эксплуатационным факторам и связаны с конструктивными особенностями изделий:
Также, о минусах штульпового окна — смотрите в нашем видео:

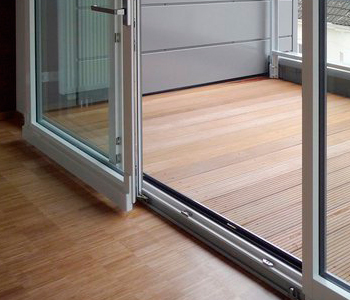

Штульповые двери
Двухстворчатые двери со штульпом дают возможность реализовать в интерьере «французские окна». Такое оформление при широком проёма прохода на балкон или террасу смотрится очень стильно и эффектно, позволяет визуально расширить площадь комнаты. Относительно высокая стоимость таких изделий компенсируется удобством эксплуатации и высокими эстетическими показателями.
Двери со штульпом могут закрываться одним из двух способов:
Как выбрать производителя?
Окна и двери со штульповым механизмом – технически сложная конструкция, в которой нет второстепенных или незначительных составляющих. Качество и надёжность готового изделия складывается из совокупности всех элементов изделия:
В каждом вышеперечисленном пункте можно выделить множество опций и вариантов. Выбор проводится на основании предназначения, места установки, условий эскплуатации оконного или дверного блока.
Штульповые окна и двери – изделия из более дорогого ценового сегмента, поэтому нужно тщательно подойти к выбору производителя. Изготовление стеклопакета с ложным импостом с высоким уровнем качества возможно только в производственных условиях при наличии профессионального оборудования. Монтаж конструкций нужно доверять только профессионалам с проверенной репутацией. Некачественная установка может перечеркнуть все достоинства и преимущества оконно-дверного блока.
Установка штульповых окон – удачный выбор при остеклении широких и фигурных проёмов. Если у вас из окон или с балкона открывается живописный вид, есть смысл присмотреться к штульповым конструкциям, ведь импост на традиционных окнах мешает любоваться панорамой.
Несмотря на кажущуюся воздушность и лёгкость, оконно-дверные блоки со штульпом являются прочной и полностью герметичной конструкцией. Эффективная запорная фурнитура исключает возникновение щелей и зазоров, через которые в помещение может поступать холодный уличный воздух. Качественные и правильно установленные изделия будут служить долгие годы, а также придадут интерьеру уникальность и индивидуальность.
Знакомимся со штульповыми окнами
Большинство производителей пластиковых окон делают стандартные бюджетные модели, которые отличаются размерами и типом стеклоблока. Все окна оснащаются импостом – это специальная вертикальная перегородка, которая разделяет окно на несколько частей, в ней установлена запорная арматура.
Такие окна громоздкие, большие, за ними нужно правильно ухаживать, да и конструкция сложная. Из-за вертикальной перегородки снижается степень освещения помещения.
Современные инженерные технологии позволяют изготавливать штульповые окна. Они не имеют импоста, могут открываться в разные стороны как классические двухстворчатые двери. Можно их открывать как на микровентиляцию, так и горизонтально, как обычное окно.
Благодаря открытому стеклянному полотну, степень освещения значительно выше, а минимум комплектующих снижает необходимость гарантийного ремонта и регулярного обслуживания.
Что такое штульповое окно
Это конструкция с ложным импостом. Вертикальная перегородка отсутствует. Фиксационная и поворотная фурнитура установлена на створке с внутренней стороны. Фактически, одна створка играет роль импоста, а другая – фиксатора.
Отличительная особенность окна с штульповым притвором в том, что для полного открывания, нужно сначала повернуть ручку и распахнуть первую створку. Затем открыть штульповый фиксатор с помощью рычага, который часто устанавливается снизу конструкции. Но есть модели, где рычаг установлен сверху. Это делается с целью обезопасить окно от проникновения, ведь воры редко когда станут разбирать штульповое окно на запчасти и искать рычаги.
Створка с установленным штульпом может быть только поворотной. Откидные конструкции не предусмотрены, как и пластиковая защита. Такое окно бывает только двухстворчатым. Устанавливается в оконные проемы различных размеров, и по параметрам стеклоблока выбирается оптимальная фурнитура, которая стоит достаточно дорого.
Штульповое соединение – это часть оконной или дверной конструкции, которая предназначена для плотного соединения створок между собой без вертикальной створки (импоста) посередине.
Почему делают штульповые окна?
Особенности конструкции штульповых окон
Учитывая, что штульп установлен на пассивной створке, он должен быть максимально качественно закреплен и спрятан. В этом кроется особенность конструкции окон. Рычаги довольно дорогие, для них нужно предусматривать специальные ниши в пластиковой раме и фиксаторы. Поэтому покупают рычажные системы для балконных окон и веранд. Для обычных окон прекрасно подходят двухстворчатые окна со шпингалетом.
Шпингалет – это простое, надежное, компактное устройство для открывания окон. Устанавливается всегда два шпингалета в верхней и нижней части рамы. Таким образом, активная створка открывается обычной ручкой как в классическом пластиковом окне, а пассивная – с помощью шпингалетов. Больше никакой запорной фурнитуры не предусматривается. Закрытые шпингалеты при правильном монтаже и качественных рамных уплотнителях обеспечивают полную герметичность окна.
Другой вариант конструкции – это механическая тяга. Она устанавливается на верхнем фальце, фиксирующие кольца монтируют сверху и снизу. Как запорный элемент, тяга не надежная, ее сложно подстраивать, да и стоит дорого.
Альтернатива тяги – пневматический доводчик. Это уже дорогая конструкция. Доводчик закрывает окно плавно, без рывков и удара. С другой стороны, нужно устанавливать дополнительные фиксаторы, чтобы пассивная створка не захлопнулась и не деформировался стеклоблок.
Преимущества штульповых окон
Почему штульповые окна сложно взломать?
Взломщики не любят штульповые окна из-за их конструкции. Прежде всего, вся фурнитура внутренняя. Чтобы до нее добраться, нужно разбирать оконную раму. Этот процесс без должных навыков занимает длительное время.
Штульповое открывание окон – основные недостатки
Как ни странно, их просто нет как таковых. Да, для многих покупателей цена стает непреодолимым барьером. Но, если сравнить ценовую политику обычных пластиковых окон и штульповых, тогда разница будет практически не ощутимой.
Также недостатком можно считать поочередное открывание створок. Но ведь одной створкой можно пользоваться чаще, а другой – реже. Вот и стоит попросить дизайнеров, чтобы активной створкой сделать ту, которая открывается чаще. В летний период может возникнуть проблема с установкой москитной сетки.
Учитывая, что нет зазора по раме, тогда сетку придется устанавливать поверх окна, используя специальные уплотнительные резинки.
Учитывая всего несколько недостатков при большом количестве преимуществ, использование штульповых окон себя оправдывает.
Штульповые балконные двери со сквозными проемами
Как вариант окон с штульпом, аналогично работают и двери. Причем, в двери конструкция немного отличается от окна.
Несмотря на отсутствие импоста, крепежные элементы устанавливаются в нижней или верхней кромке полотна. Это делается с целью снизить риск разрушения рамы. Применяется в пластиковых, металлопластиковых и деревянных конструкциях, для цельнометаллических или бронированных штульп использовать нецелесообразно из-за большой массы полотна и слишком дорогой запорной фурнитуры.
Также многие дизайнеры практикуют использование дверей с различной шириной полотна. Такие приемы часто используются при проектировании автоматических штульповых дверей с электромеханическими доводчиками. Работой двери управляет не только человек, но и автоматика противопожарной безопасности.
Что такое микролифт и как он работает
Микролифт – это специальное устройство для микровентиляции через двери или пластиковые окна. В штульповом механизме микролифт выполняет также и другие функции, кроме обеспечения активного притока воздуха:
Сами штульповые механизмы – это сложные конструкции, где каждый элемент строго установлен по назначению и выполняет свои функции. Учитывая большие нагрузки на элементы окон и двери, то материал штульпа должен быть достаточно прочным.
Поэтому, производится фурнитура из специальной нержавеющей и оцинкованной стали, дополнительно используется хромированное, никелированное или серебряное покрытие. А сверху фурнитура покрывается техническим воском, который служит дополнительной изоляцией от проникновения в поры металла воздуха и влаги.
Основные поломки штульповых окон
Штульповая дверь – что это такое, особенности ремонта
Обычные двойные двери с появлением на рынке механизмов для пластиковых окон, позволяющих изготавливать их без импоста, получили название штульповых. Уточним для понимания проблемы: импост представляет собой вертикальную опорную и разделительную стойку между створками окон. Желание иметь широкое и свободное окно, лишенное этой вертикальной стойки привело к разработке механизма запирания, которое и получило название штульп.
Штульп представляет собой специальный накладной профиль, жестко закрепляемый на одной из створок двери. Первые штульпы современного исполнения появились на немецких окнах, потом их стали использовать и другие производители фурнитуры для окон и дверей. Задача, которую решает штульп, заключается в обеспечении четкого запирания и отпирания дверей.
В повседневной практике используются пластиковые, алюминиевые, деревянные и стальные двери. Наибольшее распространение имеют одинарные двери, но для загородных домов изготавливают и двойные двери. В офисах, местах с большим скоплением людей также используются двойные или двухстворчатые двери. Часто двойные двери бывают с разной шириной полотна. Такие двери и получили название штульповые. Для нормальной работы дверей используются штульповые механизмы.
Штульповый механизм в современных дверях выполняет такие функции:
Штульповые механизмы последних лет разработки используют микролифты.
Микролифт в штульповом механизме выполняет специальные дополнительные функции:
Штульп на пластиковых дверях выполняется в виде профиля, накладываемого на полотно двери, которое открывается реже или чаще находится в закрытом состоянии. Штульповые механизмы – это довольно сложные рычажные системы, которые требуют аккуратной установки в двери. Очень важно правильно выполнить разметку для ответных планок. В ответных планках и осуществляется фиксация запорных элементов.
Сами механизмы выполняются из стали, покрываемой тремя слоями защитных покрытий:
В процессе эксплуатации штульповых дверей иногда наблюдаются нарушения в работе механизма, которые пользователь может устранить самостоятельно. К таким нарушениям относятся:
Штульповое окно с двумя ручками
При нарушении фиксации дверных полотен в ответных планках следует в открытом состоянии внимательно просмотреть все имеющиеся ответные элементы.
Могут ослабнуть резьбовые соединения. Их совсем несложно довернуть отверткой. Процедура займет, максимум, три-пять минут.
Неплотное прилегание дверных полотен регулируется с помощью шестигранного ключа, который изготовитель дверей обязательно предоставляет потребителю при установке дверей в здании. С помощью этого ключа можно подогнать плоскости запирания створок дверей.
Эта операция выполняется как профилактическая раз в полгода. При ее выполнении нужно ориентироваться по схемам, которые изготовитель должен предоставить вместе с паспортом на двери.
Заедание ручки в каком-либо положении является следствием нарушения фиксации двери в ответных планках. При появлении такого симптома следует внимательно осмотреть штульп и дверную коробку.
Примерно раз в год следует произвести смазку механизмов двери. Для смазки используется машинное масло для швейных машин.
По схеме, прилагаемой к паспорту двери, следует подать в указанные точки по две-три капли масла. Излишки масла удаляются мягкой тряпочкой. Смазка выполняет функции удаления из зоны трения микрозагрязнений и позволяет металлическим рычагам перемещаться относительно друг друга через тонкую пленку масла – влажный контакт.
Если нет влажного контакта, то происходит трение металла о металл, что приводит к износу сопрягаемых элементов.
Заключение
Штульповые окна – это современное дизайнерское решение, когда нужно с минимального окна получить максимум пользы. Да, они сложны в конструкции, но их очень сложно взломать, а цена вполне себя оправдывает.
Да и практичность окон трудно переоценить, особенно, когда нужно мыть балконные стекла на высоте в несколько этажей. Они практически не ломаются, взломать их настолько сложно, что проще разбить стекло, чем разбирать раму.
Штульповые пластиковые двери
Штульповая дверь ПВХ — современный способ обустройства интерьера и зонирования пространства дома, офиса, квартиры. Зачастую с помощью параллельно-сдвижных конструкций такого типа объединяют несколько помещений. Например, штульповые двери на балкон ставят для совмещения кухни или комнаты с лоджией в квартире. Также их используют для остекления веранд и террас, крытых бассейнов, выходов из загородных коттеджей.
Различия импоста и штульпа
Типовые модели имеют вертикальную/горизонтальную статичную перемычку — импост. Такая перегородка разделяет двустворчатую конструкцию на две части. В эти части устанавливаются створки и стеклопакеты. Соответственно при открывании окна или двери импост остается на месте, так как является неподвижным элементом.
Штульповая конструкция — это пластиковый профиль с подвижным (ложным) импостом. Вертикальная или горизонтальная перемычка крепится к одной из створок двери или окна. Эта часть называется пассивным элементом. Может только поворачиваться или раздвигаться. Вторая створка без штульпа является активной и комплектуется ручкой. Рабочая часть может поворачиваться или раздвигаться, откидываться, устанавливаться на микропроветривание, запираться. Когда штульповая дверь или окно в открытом положении, образуется свободный проём без перемычек.
Ещё одно отличие штульпового профиля от стандартной конструкции в последовательности открывания/закрывания. Если створки с импостом открываются независимо друг от друга, то в штульповой конструкции нужно соблюдать четкую последовательность. Сначала закрывается пассивная половина с ложным импостом, а потом – активная. Открытие выполняется в обратной последовательности: сначала рабочая створка, потом – пассивная.
Особенности конструкций
Для зонирования пространства и обустройства помещений используют два вида штульповых конструкций:
При использовании параллельно-сдвижной конструкции невозможно оборудовать низкий порог — до 20 мм. Минимальная высота порога в этом случае – 60 мм. Если в профиль устанавливаются одна поворотная и одна пассивная створка, то можно обустроить низкий порог из алюминия или другого материала.
Остались вопросы? Предлагаем посмотреть видео
Основатель компании «Окна-Стар» Валентин Гольцев расскажет об особенностях параллельно-сдвижных штульповых дверей.
Преимущества
Штульповые раздвижные или поворотные двери и окна обладают рядом достоинств по сравнению со стандартными конструкциями:
Почему штульповую конструкцию сложно взломать?
Главная причина в особенности конструкции окна или двери со штульпом. Все механизмы, которые участвуют в работе, находятся внутри створки с ложным импостом. Там же устанавливается и запирающая фурнитура, что усложняет злоумышленнику взлом.
Например, балконная дверь со штульпом может быть взломана только после разбора всей конструкции. На это уйдет много времени и сил, а главное незаметно и бесшумно разобрать раму не получится.
Для большей безопасности створки усиливаются ребрами жесткости, фиксируются замком. Рабочую створку укрепляют ригельными блоками. В закрытом положении окно или дверная конструкция имеют 4-5 точек защиты.
Сфера применения
Дверные блоки устанавливают в офисы, магазины, жилые помещения, веранды с выходом на улицу. Например, штульповая конструкция на террасу объединит примыкающую уличную часть с внутренней комнатой. Параллельно-сдвижную модель можно установить вместо стандартного балконного блока, чтобы изящно совместить зону кухни/комнаты и лоджии.
Окна и дверные конструкции со штульпом отлично смотрятся в торговых центрах, гостиничных номерах, курортных домиках. Такие модели хороши для реализации оригинальных дизайн-проектов, в которых используются широкие или нестандартные по геометрии проемы.
