Узел ввода
Узел ввода
Узел ввода
Узел ввода определенно можно назвать хранителем дома.
Доверить установку необходимо профессионалам, которые гарантируют качественную установку и обслуживание. Не стоит рисковать и вам удасться избежать досадных ошибок и неправильных конструктивных и технических решений. Доверьтесь профессионалам, которые знают все тонкости.
Особенности установки
Прежде всего, отдельного внимания и особой профессиональной компетенции требует работа с контрольным вентилем. Это именно тот компонент, который соединяет Ваш дом с пролегающей рядом водопроводной трубой.
Если мы хотим, чтобы вода в нашем доме была максимально чистой, нам нужно установить целых два фильтра рядом с контрольным вентилем, в максимальной близости от него: фильтр грубой очистки, предотвращающий попадание мусора, засорение и порчу Ваших труб, и фильтр тонкой очистки, отвечающий за качество поступающей воды.
Обратите внимание на такой важный компонент, как необходимость взаимодействия с редуктором давления. Это еще один аргумент в пользу того, чтобы воспользоваться услугами сантехнической компании с хорошей репутацией.
При правильной регуляции удастся обеспечить постоянный уровень напора, избавиться от перепадов температур, а также предусмотреть безопасность и сохранность всей системы водоснабжения.

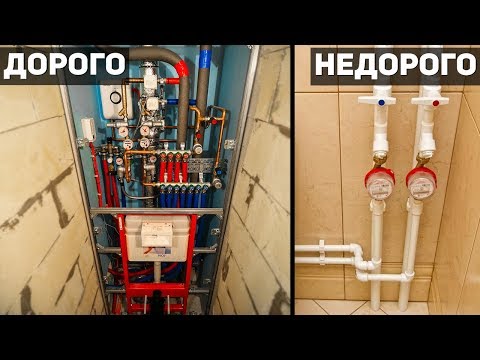

Правильный узел ввода водоснабжения в квартире
Правильный узел ввода водоснабжения в квартире
Достаточно часто люди интересуются, а что же такое ввод узла водоснабжения в квартире, каким он должен быть и из чего состоять.
Если вы только получили ключи от новенькой квартиры (в новостройке, разумеется), то наверняка отметили тот факт, что вводный узел не самый качественный – сделан из низкосортного оборудования и материала.
Застройщики редко делают коммуникации на совесть и в целом это не является их целью, а потому просто ограничиваются минимумом для сдачи объекта.
Правильный узел ввода водоснабжения в квартире
Из чего состоит узел ввода
В хороший узел входят следующие компоненты:
Первое, с чего следует начинать – заменить в квартире запорную арматуру. Дело в том, что застройщики обычно закупают самые дешёвые и простые комплектующие. Также компания часто экономит на рабочих, из-за чего арматура может быть установлена неправильно. К примеру, любые виды шаровых кранов выполнены из 2 частей и на стояк должна быть накручена большая часть, в которой и есть запорный шар. Так, даже в случае протечки запорного устройства это даст возможность перекрыть воду и не затопить соседей.
Пошаговый план ввода
Фильтр грубой очистки
Достаточно часто качество воды в трубопроводе оставляет желать лучшего и потому в воде часто попадаются крупные грязевые частицы, которые способны помешать функционированию остальных приборов в системе водоснабжения. К примеру, некоторые компании-изготовители счётчиков не берут на себя гарантийные обязательства, когда перед устройством учёта не стоит фильтр грубой очистки. В зависимости от выбранной компании-изготовителя фильтры бывают с сеткой, где размер ячеек составляет 300, 500 и даже 600 мкм.
Защитная система от протечки
Даже самые современные и при этом надёжные системы горячего и холодного водоснабжения включают в себя соединения между гибким подводом и прокладками для уплотнения. Как показывает статистика от страховых компаний, оба эти элемента являются самой частой причиной внутриквартирных аварий.
По схеме узла ввода в водоснабжение предусмотрена установка добавочных элементов. Чтобы обезопасить свое имущество и свести риск затопления соседей к минимуму, следует приобрести и выполнить монтаж системы защита от протекания. Она состоит из датчиков, модулей управления и шарового крана, оснащённого сервоприводом.
Если вода попадает на датчик, то кран автоматически закрывается. Достаточно важный момент заключается в том, что такую конструкцию следует устанавливать сразу же после запорного крана, чтобы свести к минимуму общее число незащищённых соединений.
Приборы для учёта воды
Неотъемлемая часть узла ввода в классической городской квартире – прибор для учёта воды (проще говоря, счётчик). Разновидности этих устройств и их принцип работы отличаются между собой. Интересно, что в Москве разрешено устанавливать лишь импульсные счётчики с установочной длиной и выходом в 8 см.
Фильтр тонкой очистки
Если вы желаете, чтобы сантехническое оборудование служило как можно дольше, следует продумать момент с его защитой даже от мельчайших частиц, в чем и поможет фильтр тонкой очистки. Такие типы устройств могут очищать воду даже от частиц с размером 100 мкм.
Клапан обратного действия
Важнейшим элементом во вводном узле является обратный клапан. Он требуется для того, чтобы защитить систему от обратного хода при водоснабжении. Это даёт возможность предотвратить смешивание воды из горячего и холодного стояка (все из-за того, что в них разное давление).
Ещё он не даёт водному счётчику «скрутиться» в процессе сливания воды из стояка. Именно поэтому многие управляющие компании не принимают учётный водный узел без обратного клапана. Отличным выбором станет элемент с латунным седлом.
Редуктор давления
Чтобы система была защищена от внезапных и опасных скачков давления. Устройство не только позволяет нормализовать давление в стояке, но ещё и не допустит в квартирную сеть давление выше среднего. Если не обезопасить себя, то резкий скачок давления способен привести к тому, что оборвется гибкая подводка и вы затопите соседей.
Магистральный водный фильтр
Бывает и такое, что качество воды совсем плохое – имеет примеси виде всевозможных химических компонентов, неприятный запах, что очень негативно сказывается на человеческом здоровье. Для таких ситуаций и был разработан магистральный фильтр для очистки воды.
При его установке в идеале стоит предусмотреть перемычку (байпас) – это даст возможность пользоваться водой даже в процессе замены фильтра. Для квартирных условий мы настоятельно рекомендуем использовать фильтры магистрального типа, которые выполнены из нержавеющей стали, потому что у них больший эксплуатационный срок.
Распределительный коллектор
Разводка водоснабжения с коллектором является самым современным и при этом функциональным вариантом. Установка системы с коллектором способствует уменьшению давления и его перепадов при единовременном использовании нескольких водозаборных точек (открыли кран в ванной, на кухне и включили стиральную машинку).
Также устройство удобно тем, что при необходимости можно отключить одного из потребителей. Дополнительным преимуществом является сведение к минимуму числа трубных соединений в стяжке и внутри стеновых поверхностей.
Компенсатор гидравлических ударов
Это устройство помогает «гасить» при быстром открывании и закрывании смесителя, резкие скачки давления. Как свидетельствует статистика страховых компаний, чаще всего затопления квартир происходит ночью.
Это случается из-за малого забора воды из стояка. Так, жидкость нагревается до комнатной температуры, расширяется и создаёт мощное давление в системе водоснабжения. От этой проблемы и уберегает компенсатор гидравлических ударов. Устройство бывает пружинным и мембранным, причем его устанавливают сразу в коллекторный торец.
Фильтр грубой очистки
Достаточно часто качество воды в трубопроводе оставляет желать лучшего и потому в воде часто попадаются крупные грязевые частицы, которые способны помешать функционированию остальных приборов в системе водоснабжения.
К примеру, некоторые компании-изготовители счётчиков не берут на себя гарантийные обязательства, когда перед устройством учёта не стоит фильтр грубой очистки. В зависимости от выбранной компании-изготовителя фильтры бывают с сеткой, где размер ячеек составляет 300, 500 и даже 600 мкм.
Заключение
Как видите, грамотно выполненный монтаж узла ввода водоснабжения сможет уберечь вас от множества проблем и лишних трат. Это непростая задача и лучше даже не начинать, если вы новичок. Оптимальным решением будет вызов на дом квалифицированных мастеров.
Узел ввода что это
Вы затеяли ремонт в квартире. Решили переделать старую разводку труб. Рассказываем, как смонтировать узел ввода водоснабжения, который обеспечит напором сантехнику и приборы.
Узел ввода водоснабжения, также его называют разводкой труб, отвечает за то, чтобы вода из центрального стояка доходила до каждой точки разбора. Точки разбора — это сантехника и приборы, для работы которых требуется вода: раковина и унитаз, ванна и душевая кабина, стиральная машина и посудомойка.
Ситуация №1 — ваша квартира расположена в старом доме, разводка была смонтирована несколько десятков лет назад, она не справляется с количеством точек разбора.
В современной квартире в среднем в два раза больше точек разбора, чем было 40-50 лет назад. У нас есть посудомоечные машины, душевые кабины и прочие блага цивилизации. Если вы купили квартиру, которая требует капитального ремонта, знайте — старый узел ввода водоснабжения может не справиться с количеством приборов.
Ситуация №2 — вы приобрели жильё в новостройке и начинаете ремонт с нуля.
Разводка труб в новых домах бывает недостаточно мощной. Если вы планируете установить много приборов и сантехники, к примеру, посудомойку, две раковины вместо одной, гигиенический душ и прочее, стоит предварительно модернизировать узел ввода водоснабжения.
Составляющие части разводки труб
Правильный узел ввода водоснабжения состоит из следующих частей:
Если вода жёсткая и с большим количеством примесей, можно установить также магистральный фильтр.
Водопровод в квартире начинается со стояков горячего и холодного водоснабжения. У каждого стояка есть отвод, первым после него идёт коренной кран. Запорная арматура на нём может быть вентильной или шаровой. Главное условие: кран должен открываться-закрываться максимально плавно, чтобы уберечь систему от гидроударов.
Скорее всего, вы будете иметь дело с шаровым краном, поэтому будет полезно понимать принцип его работы.
Как работает шаровый кран:
Система защиты от протечек нужна для того, чтобы минимизировать риск потопа. Если в работе домашнего водопровода произойдет сбой, вода попадёт на датчики, а те отправят сигнал кранам и сработают задвижки.
Система устанавливается сразу после запорного крана. Такое положение минимизирует количество незащищённых соединений.
Защита от протечек состоит из шаровых кранов, модуля управления и датчиков контроля протечки воды. Датчики могут быть проводными или работать с помощью wi-fi-модуля. Новейшие модели управляются через приложение и присылают владельцам уведомления на смартфон.
Пример системы контроля из ассортимента Леруа Мерлен:
Система защиты от протечек — необязательная часть узла. Она нужна, чтобы защитить свою и соседские квартиры от возможного затопления.
Фильтр грубой очистки защищает приборы от крупных частиц грязи. За это отвечает сетка с ячейками от 300 до 600 микрон. Для сравнения: толщина человеческого волоса — от 40 до 120 микрон.
Как устроен фильтр грубой очистки воды:
Фильтр грубой очистки — обязательный элемент системы:
Фильтры бывают двух форм: прямые и косые.
Прямые фильтры чистят воду чуть более тщательно, чем косые. При этом косые — компактнее, их можно установить там, где мало места, к примеру, если трубы прилегают друг к другу слишком близко.
Любой фильтр нужно периодически чистить. Со временем отстойник переполняется скопившейся грязью — её приходится удалять. По типу очистки фильтры бывают непромывными (так называемые «грязевики») и промывными.
У «грязевиков» отстойник закрывается крышкой — её можно снять, почистить устройство, а затем вернуть крышку на место. Каждый промывной фильтр комплектуется краном: открываете его — и сливаете осадок в подготовленную ёмкость.
Самый совершенный вид промывного фильтра — самоочищающийся. Он укомплектован двумя манометрами, один ставится на входе, другой — на выходе. Датчики сравнивают давление: если на выходе оно падает, значит, фильтр забился. В этом случае клапан автоматически открывается и выпускает осадок.
Сразу после фильтров грубой очистки устанавливаются измерительные приборы.
Перед счётчиками и сразу после них должны идти прямые участки труб. Проверьте паспорта счётчиков — у каждой модели свои требования по поводу длины прямых участков.
Учтите: счётчики нужно регулярно проверять. Для приборов учёта холодной воды метрологическое тестирование делают раз в четыре года, горячей — раз в шесть.
Устанавливается сразу после счётчиков. Защищает систему от обратного хода воды, отвечает за то, чтобы в трубах не смешивалась горячая и холодная вода.
Для чего нужен обратный клапан:
Помните: некоторые управляющие компании не принимают к эксплуатации счётчики, после которых нет обратных клапанов.
По внутреннему устройству обратные клапаны делятся на четыре типа:
У каждой категории есть свои плюсы и минусы. В быту чаще всего применяются шаровые (для труб с небольшим диаметром), дисковые и поворотные клапаны.
За обратным клапаном устанавливается фильтр с мелкой сеткой. Это не обязательный, но желательный шаг — такой прибор защищает систему от мелких частиц грязи. В сеточке фильтра могут быть отверстия с диаметром от 20 до 500 микрон. Самое популярное сечение — 100 микрон.
Наш совет: выбирайте фильтры с возможностью промывки. Их удобно чистить: для этого достаточно сбросить воду через промывной штуцер.
Вы недавно переехали? Сдайте воду на анализ в лабораторию. Если вода очень низкого качества, есть смысл установить дополнительный магистральный фильтр.
Редуктор давления идёт после фильтра тонкой очистки. Он нужен, чтобы оградить систему от гидроударов и выровнять разность давления в трубах с горячей и холодной водой.
Помните: редуктор не сможет повысить давление: если на входе у него будет всего один бар, то на выходе вы физически не сможете получить больше.
Компенсатор гасит резкие скачки давления при быстром открывании/закрывании смесителя, включении/отключении стиральных и посудомоечных машин, образовании воздушных пробок. Устанавливается в самый конец системы. Может быть мембранным или пружинным.
Главный элемент компенсатора — накопительный резервуар (расширительный бак), сделанный из прочного металла или композитного материала. Внутри него расположена мембрана или пружина, которая делит ёмкость на два отсека. В одном находится вода, в другом — сжатый воздух или газ. Если в системе нарастает давление, часть воды попадает в резервуар. После того, как давление выравнивается, излишек воды выталкивается обратно в трубопровод с помощью сжатого воздуха/газа.
Выбираем способ подключения
Вести воду к точкам разбора можно двумя способами: последовательно (тройниковая система) или параллельно (через коллектор).
Последовательное подключение (тройниковая схема):
Тройниковая схема — самый простой способ спроектировать водопровод в квартире. К трубе с холодной водой последовательно подключают все устройства, которые потребляют холодную воду. К трубе с горячей водой — приборы, которым нужна горячая вода.
Основная труба должна быть шире остальных. Чтобы присоединить сантехнику, используют тройники, поэтому схему и называют тройниковой.
Вариант подходит для небольших квартир, в которых установлено не слишком много сантехники и приборов. Чем длиннее такая система, тем ниже будет напор в конце водопровода.
Преимущества тройниковой схемы разводки:
Недостатки тройниковой схемы разводки:
Параллельное подключение (коллекторная схема):
Коллекторная схема сложнее в монтаже, чем тройниковая. Приходится собирать сразу две системы: одну для горячей, вторую — для холодной воды. В самом начале схемы устанавливают минимум два коллектора. От них делают остальную разводку.
Входной патрубок должен быть на треть шире остальных водопроводных труб. Параллельное подключение устроено так: вода подаётся в коллектор, от него поток распределяется на все приборы.
У каждого коллектора есть один ввод, отводов может быть от двух до шести. Если вам нужно подключить более шести приборов, можно соединить два или три коллектора. Для этого предусмотрены дополнительные патрубки, их соединяют, а ненужные входы закрывают заглушками.
Каждый отвод оснащают вентилями для отключения/регулировки воды. Коллекторы могут соединяться с пластиковыми, металлопластиковыми, стальными или медными трубами.
Преимущества коллекторной схемы:
Недостатки коллекторной схемы:
Три условия, при которых узел ввода водоснабжения будет работать без сбоев: выбор подходящей схемы разводки, качественные материалы, профессиональный монтаж.
