Фантастический экраноплан-ракетоносец Лунь. Только в СССР смогли построить такой корабль
Привет. Я давно собирался поехать в Дагестан и посетить небольшой городок Дербент расположенный на берегу Каспийского моря. Моё желание было связанно с тем, что туда отбуксировали уникальную боевую машину, сознанную гениальными инженерами СССР — экраноплан Лунь. Но, если очень сильно чего-то хотеть, то желание материализуется.
Забегая вперёд скажу, что посещение этого объекта превзошло мои самые смелые ожидания. Столько эмоций от технического объекта я не получал очень давно. Вот представьте. Низкое и серое небо, блёклая полоска песчаного пляжа и у самой кромки воды возвышается огромных размеров серый «монстр».
Эпическое видео с квадрокоптера.

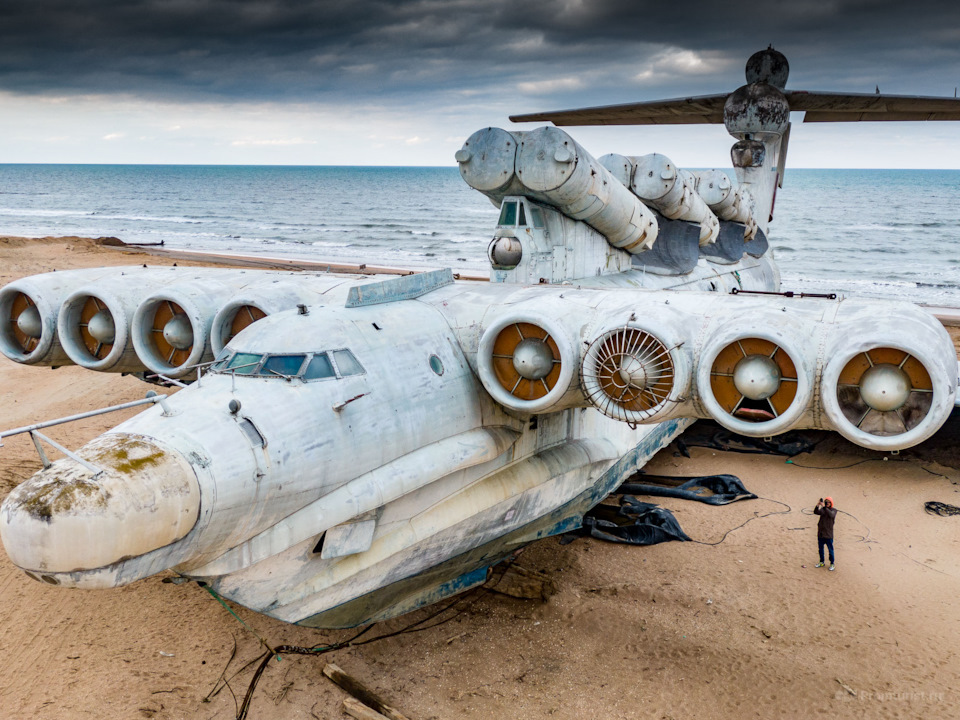

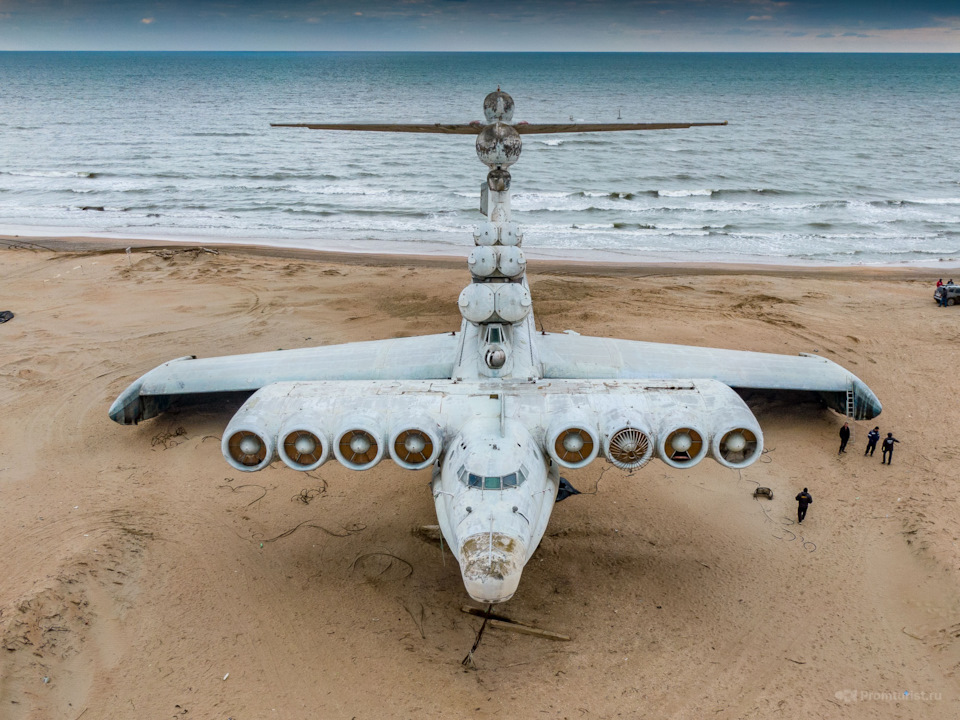

Вытащенный на берег одновременно похожий и на самолёт и на корабль! Такой объект не может не впечатлять.

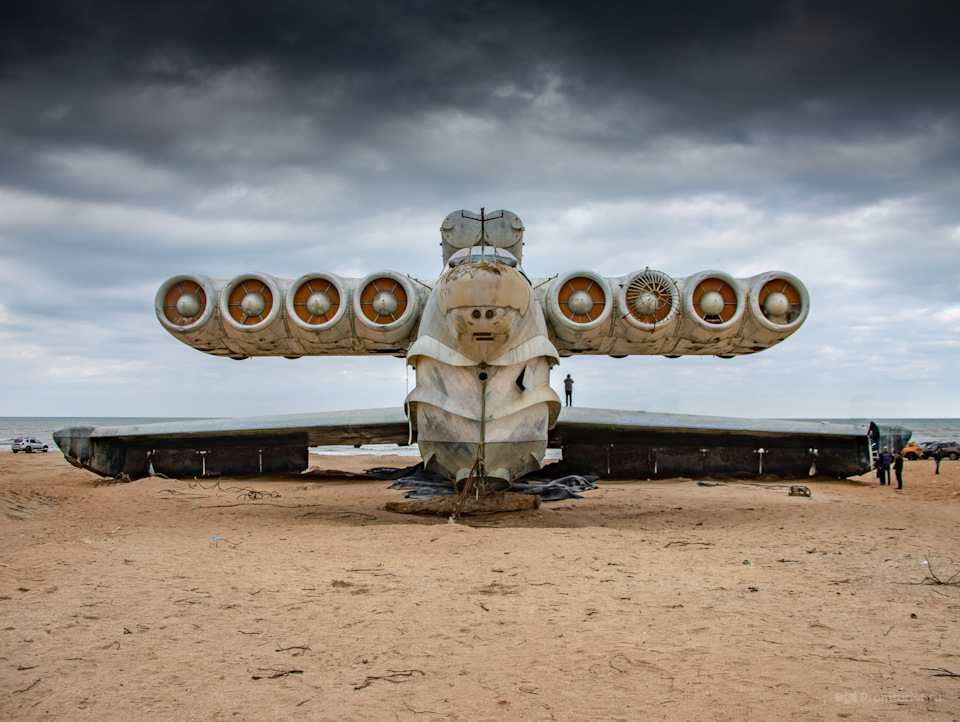

Если не знать историю, что экраноплан можно с лёгкостью перепутать с самолётом. Особенно если смотреть на него сверху.
Есть все атрибуты летательного аппарата. Крылья, фюзеляж, хвостовое оперение и двигатели.
Поэтому, большинство людей путают экраноплан с самолётом. По определению советской классификации, экраноплан — судно (корабль) на динамической воздушной подушке. Только вот его скорость в 10 раз быстрее любого известного судна, или корабля.
Экраноплан — машина, которая совмещает в себе свойства летательного аппарата и судна. Можно сказать, что это недосамолёт и летающий гиперкорабль. Экраноплан передвигается на воздушном экране, который образуется под его крыльями.

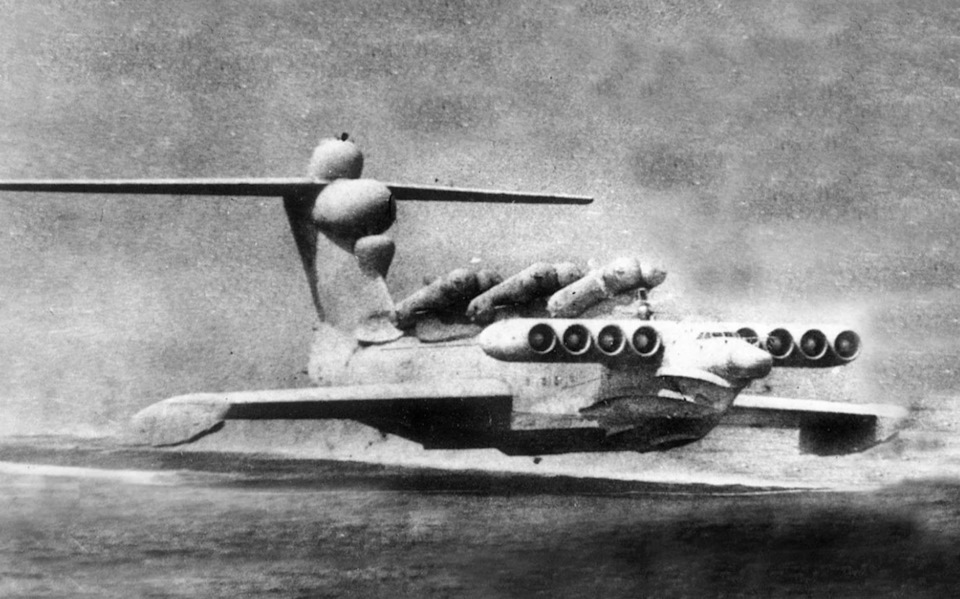

Он летит на плотном слое воздуха под крыльями. Высота полёта небольшая до 8 метров над поверхностью. При этом скорость машины около 500 км/ч!
Прежде всего экраноплан сделали для того, чтобы уничтожать авианосцы потенциального противника. Есть у него свойство, которое позволяет подойти к цели незамеченным как раз на дистанцию пуска ракет.
Это гигантский расход топлива и требуемая мощность для того, чтобы махина весом в 250 тонн «вышла» на воздушный экран. Проблему с мощностью инженеры решили установкой 8-ми турбореактивных двухконтурных двигателей с тягой 13 000 кгс каждый! Это огромная мощность!
Мало того, каждый двигатель был оборудован поворотным соплом для нагнетания реактивной струи под крылья Луня. Тем самым увеличивая эффект экрана.
Ну и для защиты и ближнего боя было две пушечных установок 23-мм УКУ-9К-502-II.
Одна в кормовой части. А вторая под первым спаренным контейнерам в передней части экраноплана.
Экипаж экраноплана 10 человек. А для управления нужно всего два специально подготовленных человека. На фото ниже кабина пилотов. Слева Командир, справа второй пилот (помощник командира).
Места много. Я без труда разместился в кресле второго пилота.

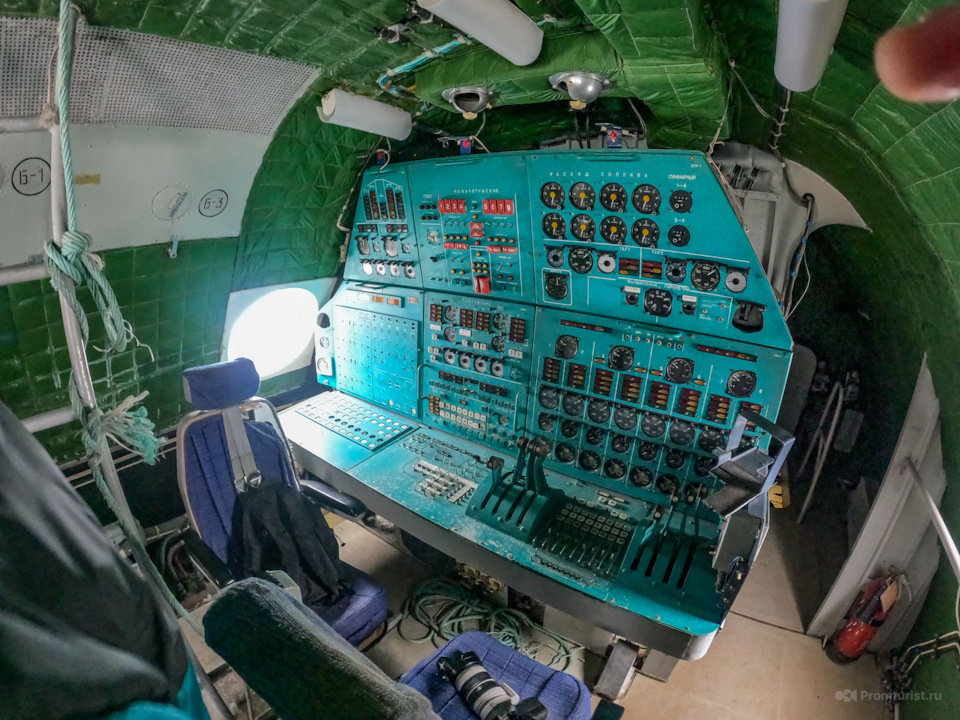

А это место борт инженера. Что интересно, инженер мог управлять тягой восьми двигателей.
Всего хотели построить 8 экранопланов, но не успели. СССР развалился, а таких денег у СНГ уже не было. Проект так и забросили. Лунь долгое время хранился в закрытом доке в Каспийске, а после его отволоки к месту возле Дербента где будет построен парк Патриот.
Строительство парка идёт. Уже начали свозить экспонаты для реставрации и размещения.
Смеркалось. Я провёл возле Луня почти весь день и никак не мог от него уехать. Меня впечатлили размер, смелость и гениальность идеи постройки такой машины.
Перед буксировкой военные изъяли все секретные приборы из экраноплана.
Но они изъяли не всё.
Всем Мир, лайк и репост! Завтра улетаю в Анапу, не прощаюсь.
Комментарии 968
Как во внутрь попали, он что открытый стоит и не разграбили?
По знакомству — буквально
Ездил в этом году в Дагестан, Лунь тоже видел. Внушительно.
«… экраноплан сделали для того, чтобы уничтожать авианосцы потенциального противника»
Скромненько так) всего лишь авианосцы
На Яндекс-дзене у народа с фантазией получше будет, там ещё и подводные лодки вписали в предполагаемые цели)
Ну, Каспий же, там этих авианосцев с подлодками — пруд пруди)
Экраноплан можно разобрать и перевести на другие локации.
Странно, что ума про это подумать не хватило
Даже разбирать не нужно, по каналам из Каспия в Черное море, своим ходом.
Так он и оснащён ракетами, в этом и фишка. Даёт залп за 500 км от цели как я помню.
В наше то время понятно он бестолков. Но на момент 70-х…
А на момент 70-х в СССР такого и в проекте не было.
«Лунь» начали строить в 1983, спустили на воду в 1986 и только в 1989 завершили испытания.
Ракеты «Москит», которыми он вооружён, приняли на вооружение в 1984. О каких 70-х идёт речь?
Почитайте или посмотрите историю создания начиная с первых прототипов
Я знаю историю создания экранопланов КБ Алексеева и изучал даже серию СМ, которые были до КМ.
В указанный Вами период проходили испытания КМ, но они не были блестящими. Могу привести вот такую интересную цитату:
«По общему заключению конструкторов ЦКБ “Каспийский монстр” возил сам себя. При огромных размерах экраноплана — длина около 100 метров, КМ брал на борт 20-35 человек испытателей и, примерно, 5-7 тонн испытательной аппаратуры. Таким образом грузоподъемность 400-тонного воздушного судна не превышала 10-15 тонн. Стоит напомнить, что в 1965 году в воздух поднялся опытный самолет О.К. Антонова Ан-22 “Антей”, который превосходил КМ по полезной нагрузке в пять раз, по скорости — в 1,5 раза, по дальности — в три раза. Выпущенный в США за пять лет до КМ стратегический бомбардировщик В-52 при той же полезной нагрузке в 15 раз превосходил КМ по дальности и в 2 раза по скорости.»
Такое себе чудо-оружие.
Как сказало одно мудило, СССР кроме колош не чего не делало, которые продавала в Африку неграм.
Забытое наследие могущественной цивилизации. Экраноплан-ракетоносец проекта 903 “Лунь”. Часть 1. Корабль и самолет
Покорение человеком неба шло шаг за шагом. Первый шаг сделали ученые, второй — смельчаки. Еще в двадцатых годах прошлого века был открыт экранный эффект — резкое увеличение подъемной силы крыла на малых высотах полета. Чем ближе к земле — тем выше была подъемная сила. Для авиации тех лет, особенно самолетов-низкопланов, это явление было вредным — банально, мешало посадке.
Вскоре инженеры научились бороться с влиянием экрана на аэродинамические характеристики самолетов на взлетно-посадочных режимах; эксперименты также подтвердили, что при полете самолетов на сверхмалых высотах над «экраном» (вода, земля), происходит снижение расхода топлива и уменьшение аэродинамического сопротивления.
Дальнейшие изыскания привели к созданию новых классов транспортных средств, использующих экранный эффект — в том числе, экранопланов-амфибий. Наибольшее развитие эти технологии получили в СССР, где над ними трудились в двух больших КБ — ЦКБ по судам на подводных крыльях под руководством Ростислава Алексеева и КБ имени Г.М. Бериева, где главным конструктором был итальянец Роберт Бартини.
Бартини был гением, но его идеи радикально опережали время. Многие полагают, что именно его проект сверхзвуковой летающей лодки-бомбардировщика средней дальности А-55 стал прототипом Конкорда и Ту-144. Экспериментальный, футуристичный ВВА-14 — гидросамолёт, бомбардировщик и торпедоносец в одном флаконе, да еще и с вертикальным взлетом — был слишком сложным в реализации. Наследником идей Бартини стал не менее футуристичный амбициозный ЭКИП Льва Щукина, также не переросший стадию опытного образца. Об этом аппарате я подробно писал тут.
Работы Ростислава Алексеева и его коллег шли в другом, более традиционном направлении, и шли успешно — из КБ выходили и реализовывались проекты судов на подводных крыльев, на воздушной каверне и… экранопланы. После того, второй по счету экраноплан КБ, СМ-2, был продемонстрирован Хрущеву, генсек впечатлился и дал добро на разработку новых моделей — в том числе, военного назначения. Получив карт-бланш, в ЦКБ по СПК создали нечто невероятное. А именно — гибрид гигантского гидросамолета со сварной алюминиевой «лодкой» (впервые в мире для таких конструкций применялась сварка алюминия) и турбореактивного самолета!
Восемь турбореактивных двигателей ТРД ВД-7 (тяга каждого 3000 кгс) размещались на переднем пилоне, и нагнетали воздух под центроплан, создавая подъемную силу. Еще два таких же ТРД стояли на киле.
Длина Корабля-Макета (так назывался проект) составляла 92 м, размах крыла — 37.6 м. Масса пустого экраноплана — 240 тонн, при этом максимальный взлетный вес составлял более чем вдвое больше — 544 000 кг, что на тот момент было абсолютным рекордом для любого летательного аппарата. КМ (прозванный американцами Каспийским Монстром) мог развивать 500 км/ч, в полете на высоте от 4 до 14 метров над водной гладью. Проект успешно испытывали с 1966 по 1980 годы, когда единственный экземпляр КМ был разбит из-за ошибки пилотирования.
Работы над КМ легли в основу еще двух проекта экраноплана. Первым из них стал транспортно-десантный экранолет проекта 904 «Орленок». Этот проект был успешным — машины, хотя и в единичных экземплярах, добрались до реальной службы; 58-метровый экранолет был амфибийным, мог двигаться на 400 км/ч над водой или сушей на небольшой высоте, невидимый для радаров, самостоятельно выбираться на берег, чтобы, например, выгрузить две сотни пехотинцев, и тут же скрыться в тумане — в том числе, на высоте, ведь экранолет мог летать как самолет на высоте до 3000 м (это в теории, на практике полеты ограничивались несколькими сотнями метров высоты)! Но после смерти в 1984 году поддерживающего идею «Орлят» маршала Устинова, бюджет проекта был перенаправлен на создание новых АПЛ.
Вторым ключевым направлением работы ЦКБ по СПК стал проект 903 — ударный экраноплан-ракетоносец «Лунь», построенный по той же принципиальной схеме, что и КМ. Единственный построенный экземпляр вы видите на этих фотографиях, сделанных мною на берегу Каспийского моря.
Главным конструктором проекта, начатого в 1969 году, стал сменивший Алексеева В.Н. Кирилловых.
Эскизный проект проекта 903 «Лунь» был выполнен ЦКБ по СПК в 1972–1978, технический проект– в 1977–1986 г. Строили аппарат (заводской №С-31) с 1982 по 1987 годы на опытном судостроительном заводе «Волга» в Нижнем Новгороде. В тот же период на заводе «Волга» был построен и проходил статические испытания натурный корпус экраноплана «Лунь» (заводской №С-32).
Несущий шесть управляемых противокорабельных ракет «Москит» ПУ ПКР ЗМ-80 «Лунь» мог «внезапно» на скорости в 500 км/ч подобраться к кораблям противника, и атаковать их. При удачном попадании — пустить на дно даже авианосец! Собственно, именно поэтому «Лунь», спущенный на воду в 1986 году, так и прозвали — «Убийца авианосцев», хотя в боевых действиях он никогда не участвовал.
С 1986 по 1990 год в акватории Каспийского моря «Лунь» успешно прошел все испытания и госприемку, и в 1990 году был передан в опытную эксплуатацию 236 дивизиона кораблей-экранопланов Каспийской флотилии (войсковая часть 30960) где уже «служили» три «Орленка». Ответственность за эксплуатацию экранопланов, впрочем, была возложена на авиацию ВМФ, ведь с самолетами у “Луня” было больше общего, как, впрочем, и у других экранопланов.
Давайте посмотрим на этот аппарат, некогда наводящий ужас на американцев, более пристально.
Тем более, что благодаря многолетней консервации на заводе «Дагдизель» (предшествующей вытягиванию на берег для создания экспозиции патриотического парка), «Лунь» дошел до наших дней практически в целом и исправном виде. Разве что, было демонтировано вооружение и различное “секретное” оборудование.
Размер «Луня» — более чем убедительный. Длина — 73.8 м, размах цельнометаллического многолонжеронного крыла 44 метра, масса пустого экраноплана — 243 тонны. Дальность хода на одной заправке — до 2000 км.
Аппарат построен по традиционной для авиации схеме моноплана с трапециевидным крылом и хвостовым оперением с рулями управления.
В носовой части, как и у КМ, расположен пилон, на котором установлены восемь двигателей НК-87 тягой 13000 кгс каждый (вариация двигателя лайнера Ил-86).
Двигатели были модифицированы по сравнению с самолетными, им не было страшно активное забрызгивание, воздействие реактивных струй ракет, а также попадание крупных птиц.
Корпус “Луня”, при этом, скорее напоминает по форме скоростной катер.
Закрылки опускаются, двигатели через поворотные сопла нагнетают воздух под крыло, и экраноплан поднимается в воздух на высоту до 8 метров. Для посадки используется гидролыжное устройство.
Таким образом, самостоятельно выбраться на берег «Лунь» (в отличие от «Орленка») не мог — для этого ему нужен был док. Зато аппарат был способен выполнять боевые задачи даже при 5-6 балльном волнении на море.
На законцовках крыла — поплавки. Вообще, плавучесть это очень важное свойство экраноплана, отличающее его от самолета. В ходе испытаний «Луня», например, была ситуация, когда техники ошиблись с расчетом количества топлива, и все восемь двигателей остановились на расстоянии в 10 км от базы.
Аппарат просто сел на воду… Пришлось привлечь буксировщик, но и только. Движения по воде, то есть в водоизмещающем режиме, даже в 5-бальный шторм, не проблема для «Луня» — это был один из штатных режимов.

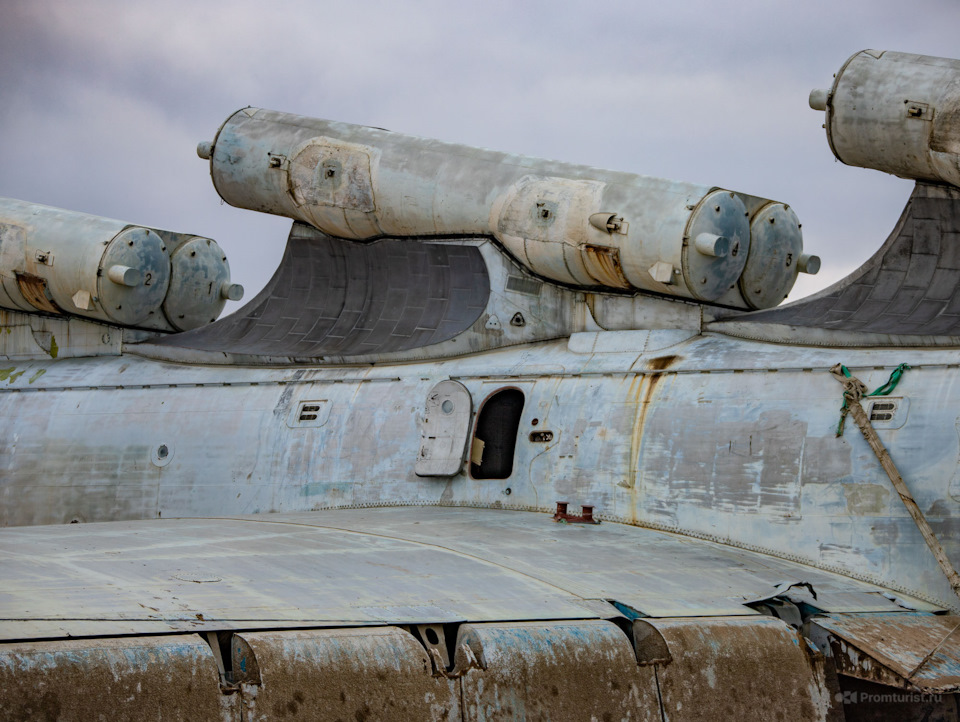

На верхней части корпуса установлены шесть контейнеров для противокорабельных ракет «Москит». Обратите внимание на покрытие под контейнерами — это примерно такая же керамическая теплозащита, как на корпусе «Бурана».
Под ракетами — кабина стрелка. В следующем материале побываем внутри. Скорострельный корабельный башенный пулемет «Утес-М» частично демонтирован.
Немного забегая вперед, скажу, что как ракетоносец «Лунь оказался спроектирован очень правильно — возникающие при пуске ракет импульсные нагрузки достигали до 120 т, но при этом просадка экраноплана в режиме движения составляла не более 0.5 м!

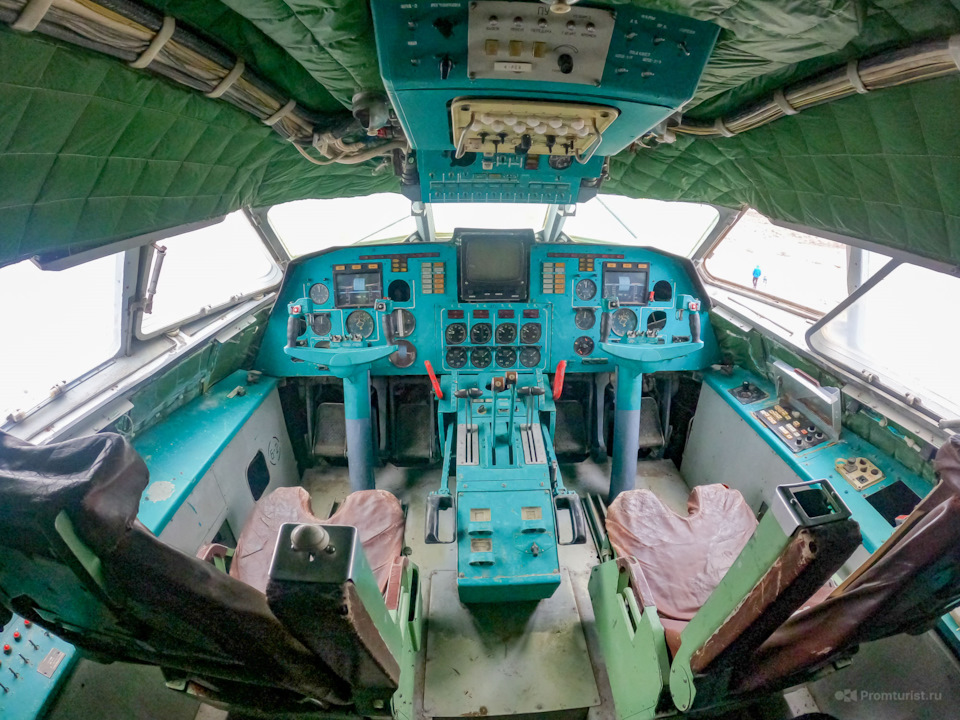

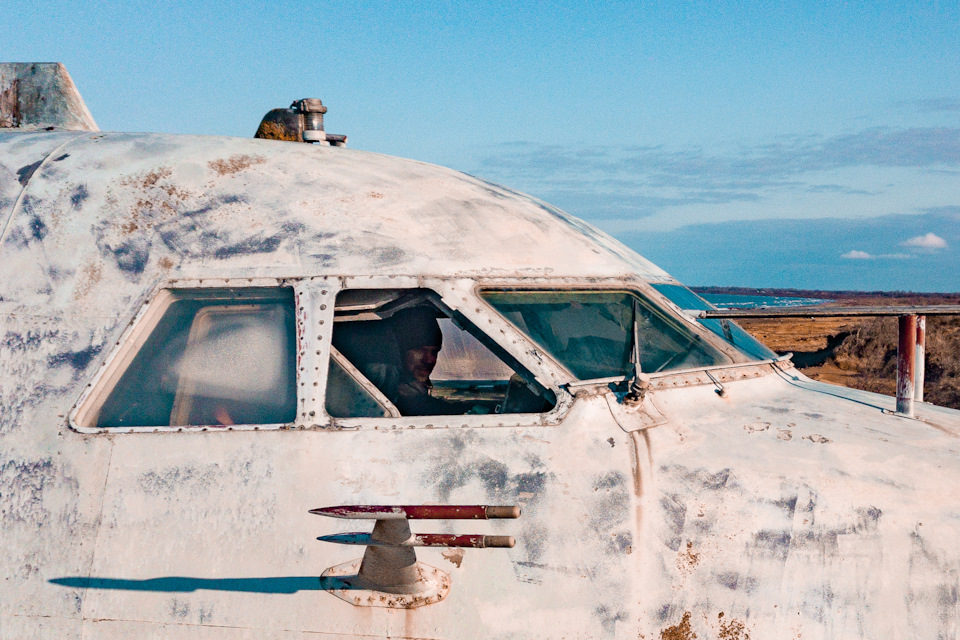

Кабина — как у самолета.
В корпусе обтекателя — морская РЛС.
Под хвостовым оперением располагаются РЛС.
Вид с хвоста на землю.

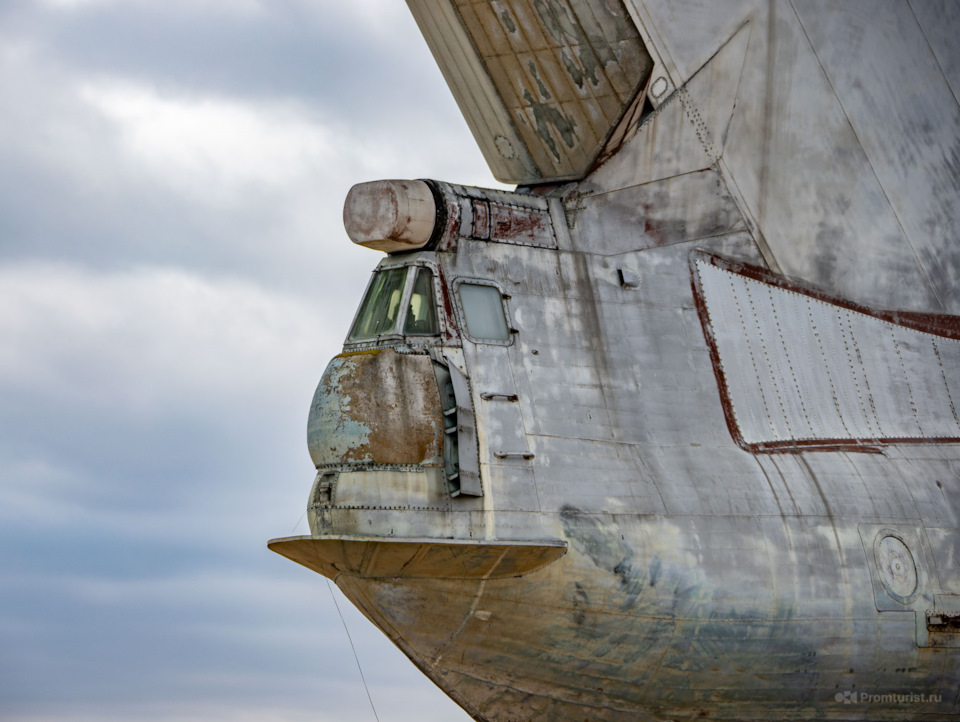

На задней кромке, в 12 метрах над ватерлинией — еще одна кабина стрелка.
В следующих материалах покажу, как это гениальное детище советской инженерной мысли устроено внутри, и расскажу, каких результатов удалось добиться инженерам и военным в ходе испытаний, и какое дальнейшее развитие получили идеи наших конструкторов.
Будет интересно! Ну а пока сразу скажу, что увидеть Лунь своими глазами может каждый, для этого нужно просто приехать в Дагестан, координаты точки: 41.937917, 48.383782
Если материал вам понравился, буду рад вашим комментариям, дополнениям и репостам!
***
Читайте также другие мои истории про заброшенные объекты военного и прочего назначения:
Экраноплан «Лунь»
Советский ударный экраноплан-ракетоносец проекта 903 «Лунь» — уникальный экспонат, аналогов которому нет во всем мире. Удивительный корабль-самолет был построен в 1980-х годах на опытном заводе «Волга» в Горьком (Нижнем Новгороде) и около 10 лет числился в 236 дивизионе экранопланов Каспийской флотилии.
Основная функция изобретения — уничтожение вражеских кораблей. Летал ракетоносец не совсем обычным образом: во время полета экраноплан «Лунь» поднимался на пару метров и летел над кромкой воды чуть соприкасаясь с ней. Несмотря на внушительные габариты, он мог развивать скорость до 500 км/ч, что в 5 раз превышало максимальную скорость всех известных в те годы кораблей.
Такое преимущество просто не оставляло шансов противнику. Но впечатляющую боевую мощь «Луня» удалось проверить лишь в ходовых испытаниях, в реальных сражениях ракетоносец никогда не участвовал.
Экраноплан проекта 903 «Лунь»: google-панорама
Где находится экраноплан «Лунь»
После закрытия проекта 903, в рамках которого планировали построить восемь таких машин, «Лунь» оказался единственной полностью доработанной и введенной в эксплуатацию моделью. После списания корабль долгие годы находился в Каспийске, на территории машиностроительного завода «Дагдизель». На предприятие не пускали посторонних, что позволило сохранить уникальную разработку от разрушения и мародерства.
Сейчас экраноплан «Лунь» перемещен в Дербент. Гигантская машина, высотой с пятиэтажный дом, посажена на мель на диком пляже. Планируется, что на берегу Каспийского моря она пролежит до лета 2021 года, потом ракетоносец начнут перемещать в военно-патриотический парк «Патриот», где он станет центральным экспонатом. Строительство парка в Дербенте обещают завершить к 2023 году.
История
История советского экраноплана-ракетоносца «Лунь» началась в 70-х годах, когда группа инженеров в ЦКБ по СПК им. Р. Е. Алексеева под руководством В. Н. Кирилловых начала разработку проекта. К строительству первого корабля приступили в 1983-м и уже через три года спустили изобретение на воду и отправили в Каспийск для дальнейшей доработки и испытаний. Проверки длились до 1991 года, после чего «Лунь» передали в распоряжение Каспийской флотилии.
В начале 2000-х ракетный экраноплан передали на хранение в сухой док на завод. Вспомнили об изобретении, когда в России начали возводить парки «Патриот». Для того, чтобы переместить «Лунь» из Каспийска в Дербент, пришлось затратить массу усилий. В транспортировке задействовали Каспийский флот. Несколько кораблей медленно буксировали экраноплан, другие силы контролировали безопасность операции.
Корабли-буксиры доставили будущий экспонат максимально близко до берега, затем из воды на пляж экраноплан вытягивали с помощью воздушных подушек и тросов, привязанных к тракторам. Это была очень сложная и долгая работа, за один день удавалось притянуть «Лунь» к суше всего на несколько сантиметров.
Парк «Патриот» еще не построен, но экраноплан уже стал популярной достопримечательностью. Посмотреть на него приезжают не только туристы, но и местные жители. От погружения в воду машину удерживают натянутые толстые тросы, поэтому близко людей стараются не подпускать, но уследить за всеми не всегда получается.
Характеристики
Технические характеристики экраноплана-ракетоносца «Лунь» впечатляют. Его высота достигает 19,2 метров, а длина — 73,8. Размах крыльев составляет 44 метра, а площадь каждого крыла — 550 кв. метров. Чтобы посадить такой самолет нужна площадка размером с футбольное поле.
Весит пустой экраноплан 243 тонны, а при максимальной нагрузке — 380 тонн. Для уничтожения кораблей противника «Лунь» был оснащен ракетными пусковыми установками и авиационными пушками. При этом управлять огромной машиной могли всего 10 человек.
Каспийский монстр
Экраноплан «Лунь» в Дербенте часто называют «Каспийским монстром». Считается, что это прозвище придумали сотрудники иностранных служб, которые в 60-х годах следили за акваторией Каспийского моря с помощью спутников. В то время на Каспии испытывали предшественника «Луня» — экраноплан проекта 902.
У судна не было названия, но на борту были написаны буквы КМ, что означало «корабль-макет». Иностранцы, увидев на снимках непонятный объект, не смогли определить что перед ними, корабль или самолет, а заметив буквы расшифровали их по-своему. Позднее корабль-макет затонул при испытаниях и до сих пор лежит на дне Каспийского моря, но он стал прототипом экраноплана «Лунь» и подарил ему прозвище «Каспийский монстр».
Как добраться до экраноплана «Лунь» в Дербенте
Добраться до ракетоносца можно на машине (своей или на такси), либо на электричке из Дербента и пешком.
От Дербента до экспоната примерно 19 километров, поездка на машине займет 25 минут. Из города нужно выехать на юг, в сторону деревни Авадан. Прямо перед ней будет поворот к морю. Сориентироваться на месте помогут координаты экраноплана «Лунь»: 41.940875, 48.379311.
Маршрут на Яндекс. Картах:
Самостоятельные туристы могут сесть на электричку, следующую до станции 2429 км (Авадан). Рейсы ходят утром, днем и вечером, дорога занимает около получаса.
Расписание электричек:
От станции 2429 км (Авадан) до пляжа придется идти пешком или ловить попутку. Дорогу покажут местные, но лучше воспользуйтесь навигатором.
Как пройти от станции до экраноплана:
Еще один способ добраться до ракетоносца — заказать такси в Дербенте. К вашим услугам компании Maxim и Яндекс Go.
