4.3. МЕТОДЫ КОНТРОЛЯ. ФИЗИЧЕСКИЕ ФАКТОРЫ

Гигиеническая оценка электрических и магнитных полей промышленной частоты (50 Гц) в производственных условиях

Дата введения 2009-05-27

1. РАЗРАБОТАНЫ ГУ НИИ медицины труда РАМН (Ю.П.Пальцев, Н.Б.Рубцова, Л.В.Походзей); ООО «НТМ-Защита» (Г.В.Федорович, А.Л.Петрухин); ФГУЗ ФЦГиЭ Роспотребнадзора (А.В.Стерликов); Управлением Роспотребнадзора по Липецкой области (С.И.Савельев, С.В.Двоеглазова).

2. РЕКОМЕНДОВАНЫ К УТВЕРЖДЕНИЮ Комиссией по государственному санитарно-эпидемиологическому нормированию при Федеральной службе по надзору в сфере защиты прав потребителей и благополучия человека (протокол от 25 декабря 2008 г. N 3).

3. УТВЕРЖДЕНЫ Руководителем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, Главным государственным санитарным врачом Российской Федерации Г.Г.Онищенко 28 февраля 2009 г.

4. ВВЕДЕНЫ В ДЕЙСТВИЕ с 27 мая 2009 г.

1. Общие положения

1.1. Область применения. Настоящие методические указания устанавливают порядок проведения гигиенической оценки электрического и магнитного поля промышленной частоты 50 Гц (ЭМП ПЧ) в производственных условиях по результатам инструментального контроля*.

* При проектировании новых или реконструкции действующих объектов, являющихся источниками ЭМП ПЧ, используются расчетные методы.

1.2. Методические указания предназначены для использования специалистами организаций Роспотребнадзора и других организаций, аккредитованных в установленном порядке на проведение измерений ЭМП ПЧ на рабочих местах (РМ) в производственных условиях и их гигиеническую оценку (санитарно-эпидемиологическую экспертизу).

1.3. Объектами гигиенической оценки являются:

рабочие места персонала, профессионально связанного с обслуживанием и эксплуатацией систем производства, передачи и распределения электроэнергии переменного тока промышленной частоты 50 Гц, электросварочного оборудования, высоковольтного оборудования, промышленного, научного и медицинского назначения, силового судового оборудования, железнодорожного транспорта;

рабочие места персонала, профессионально не связанного с обслуживанием и эксплуатацией систем производства, передачи и распределения электроэнергии переменного тока промышленной частоты 50 Гц, но подвергающегося воздействию ЭМП ПЧ в процессе производственной деятельности.

2. Нормативные документы

2.1. Для лиц, профессионально связанных с обслуживанием и эксплуатацией источников ЭМП ПЧ:

СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях»;

СанПиН 2.5.2/2.2.4.1989-06 «Электромагнитные поля на плавательных средствах и морских судах. Гигиенические требования безопасности».

2.2. Для лиц, профессионально не связанных с обслуживанием и эксплуатацией источников ЭМП ПЧ:

ГН 2.1.8/2.2.4.2262-07 «Предельно допустимые уровни магнитных полей с частотой 50 Гц в помещениях жилых, общественных зданий и на селитебных территориях»;

СанПиН 2.5.2/2.2.4.1989-06 «Электромагнитные поля на плавательных средствах и морских судах. Гигиенические требования безопасности».

2.3. Нормативные документы на методы исследования ЭМП ПЧ:

МУ 3207-85 «Методические указания по гигиенической оценке основных параметров магнитных полей, создаваемых машинами контактной сварки переменным током частотой 50 Гц»;

ГОСТ 12.1.002-84 «ССБТ. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах» возможно использовать лишь в той мере, в какой они не противоречат СанПиН 2.2.4.1191-03 и настоящему документу.

2.4. Инструментальный контроль должен осуществляться приборами, удовлетворяющими требованиям ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний».

3. Требования к проведению инструментального контроля ЭМП ПЧ на рабочих местах

3.1. Контроль на рабочих местах должен осуществляться:

при приемке в эксплуатацию, изменении конструкции источников ЭМП ПЧ и технологического оборудования, их включающего;

при организации новых рабочих мест;

в порядке производственного контроля.

3.2. Измерения уровней ЭМП на рабочих местах должны осуществляться после выведения работника из зоны контроля.

3.3. Не допускается проведение измерений при наличии атмосферных осадков, а также при температуре и влажности воздуха, выходящих за предельные параметры средств измерений.

3.4. При проведении контроля за уровнями ЭМП ПЧ на РМ должны соблюдаться установленные требованиями безопасности при эксплуатации электроустановок предельно допустимые расстояния от оператора, проводящего измерения, и измерительного прибора до токоведущих частей, находящихся под напряжением. Должно быть выполнено защитное заземление всех изолированных от земли предметов, конструкций, частей оборудования, машин и механизмов, к которым возможно прикосновение работающих в зоне влияния ЭП. Необходимо исключить возможность воздействия электрических разрядов на персонал, с этой целью использовать приборы, в которых предусмотрена электрическая развязка между антенной и блоком индикации, например, путем соединения их с помощью волоконно-оптической линии связи.

3.5. Инструментальный контроль ЭМП частотой 50 Гц осуществляется раздельно для электрического поля (ЭП) и магнитного поля (МП).

3.6. Измерения напряженности ЭМП проводятся в точках, выбираемых согласно требованиям СанПиН 2.2.4.1191-03 к контролю ЭМП ПЧ и разработанному плану измерений. Контроль уровней ЭП и МП частотой 50 Гц должен осуществляться во всех зонах (контролируемых зонах, КЗ) возможного нахождения человека при выполнении им работ, связанных с эксплуатацией и ремонтом электроустановок.

3.7. Измерения напряженности ЭП и МП в каждой контролируемой зоне должны проводиться на высоте 0,5, 1,5 и 1,8 м от поверхности земли, пола помещения или площадки обслуживания оборудования и на расстоянии 0,5 м от оборудования и конструкций, стен зданий и сооружений.

3.8. На рабочих местах, расположенных на уровне земли и вне зоны действия экранирующих устройств, напряженность ЭП частотой 50 Гц допускается измерять только на высоте 1,8 м.

3.9. При расположении РМ над источником МП напряженность (индукция) МП должна измеряться на уровне земли, пола помещения, кабельного канала или лотка.

3.10. В каждой точке измерения проводятся не менее 3 раз. По ним вычисляется среднее значение для каждой высоты измерений. В качестве результата, определяющего поле в контролируемой зоне (КЗ), выбирается максимум из средних значений.

3.15. При проведении измерений следует исключить источники дополнительной погрешности, которыми могут являться:

отклонения в выборе точек измерения;

колебания датчика в пространстве при измерении;

неверное расположение направленной (дипольной) антенны;

недостаточное время для установления показаний СИ;

наличие в зоне измерения между объектом и датчиком СИ посторонних предметов, особенно металлических, а также людей;

неверный учет режима работы оборудования;

использование СИ за пределами возможностей, указанных в спецификации прибора;

наличие других источников электрических и магнитных полей, способных повлиять на регистрируемые показатели;

искажение ЭП, обусловленное влиянием оператора, производящего измерения.

4. Требования к средствам измерения ЭМП ПЧ

4.1. Инструментальный контроль должен осуществляться приборами, прошедшими государственную аттестацию и имеющими свидетельство о поверке. Пределы основной погрешности измерения должны соответствовать требованиям, установленным действующим нормативным документом (ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний»).

4.2. Средства измерения ЭМП ПЧ, должны обеспечивать измерение ЭП и МП на частоте 50 Гц в полосе ±1 Гц. Соответствующие приборы, производимые отечественной промышленностью, представлены в прилож.2.

4.3. Измерения уровней ЭП частотой 50 Гц следует проводить приборами, обеспечивающими минимальное искажение измеряемого поля за счет электрической развязки антенны и блока индикации*. Приборы, в которых антенна соединяется с блоком индикации электрическим кабелем, допускаются к применению в строгом соответствии с инструкцией по эксплуатации, при обеспечении необходимых расстояний от датчика до земли, тела оператора, проводящего измерения, и объектов, имеющих фиксированный потенциал.

* Этому требованию соответствуют, например, СИ с электрической развязкой антенны и блока индикации посредством волоконно-оптической линии связи. Такие приборы обладают повышенной помехозащищенностью.

4.4. Измерения ЭП 50 Гц рекомендуется производить приборами ненаправленного приема с трехкоординатным емкостным датчиком, автоматически определяющим максимальный модуль напряженности ЭП при любом положении в пространстве. Допускается применение приборов направленного приема с датчиком в виде диполя, при этом в процессе измерений необходимо обеспечить совпадение направления оси диполя и максимального вектора напряженности ЭП с допустимой относительной погрешностью ±20%.

4.5. Измерения МП 50 Гц рекомендуется производить приборами с трехкоординатным индукционным датчиком, обеспечивающим автоматическое измерение модуля напряженности МП при любой ориентации датчика в пространстве. Допускается применение приборов направленного приема с датчиком в виде диполя, при этом в процессе измерений необходимо обеспечить совпадение направления оси диполя и максимального вектора напряженности МП с допустимой относительной погрешностью ±10%.

4.6. При проведении инструментальных исследований целесообразно использовать специализированные приборы, сопрягаемые с компьютерными программами поддержки контроля. Они должны допускать загрузку алгоритма проведения измерений, после чего вырабатывать «подсказку» по измеряемым параметрам, количеству и положению точек измерения ЭМП в каждой из запланированных контролируемых зон.

4.7. Средства измерения (СИ) ЭМП ПЧ должны использоваться строго в соответствии со своей спецификацией, инструкцией по эксплуатации и требованиями нормативных документов.

5. Требования к организации и выполнению работ по инструментальному контролю

5.1. Задание на проведение измерений ЭМП ПЧ на РМ выдается организацией или экспертом, в задачи которых будет входить проведение гигиенической оценки (санитарно-эпидемиологической экспертизы) условий труда. В случае производственного контроля объекты измерения и периодичность измерений определяются программой производственного контроля.

5.2. Подготовка к проведению измерений должна включать:

хронометраж рабочего времени в каждой из КЗ;

Источник

Электромагнитные поля промышленной частоты

ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ ПРОМЫШЛЕННОЙ ЧАСТОТЫ (ЭМП ПЧ) – это поля, которые являются частью сверх низкочастотного диапазона радиочастотного спектра, наиболее распространенной как в производственных условиях, так и в быту; диапазон ПЧ представлен в нашей стране частотой 50 Гц (в ряде стран Американского континента 60 Гц). Основными источниками ЭМП ПЧ, создаваемыми в результате деятельности человека, являются различные типы производственного и бытового электрооборудования переменного тока, в первую очередь подстанции и воздушные ЛЭП сверхвысокого напряжения (СВН). Поскольку соответствующая частоте 50 Гц длина волны составляет 6000 км, человек подвергается воздействию фактора в ближней зоне. Гигиеническая оценка ЭМП ПЧ осуществляется раздельно по электрическому и магнитному полям.

Биологическое действие. При изучении состояния здоровья лиц, подвергавшихся производственным воздействиям ЭМП ПЧ при обслуживании подстанций и воздушных ЛЭП напряжением 220, 330, 400, 500 кВ (оценивались интенсивностно-временные параметры воздействия только электрического поля – ЭП ПЧ), отмечены изменения состояния здоровья. У персонала, обслуживающего подстанции напряжением 500 кВ, отмечались жалобы неврологического характера (головная боль, повышенная раздражительность, утомляемость, вялость, сонливость), а также нарушение деятельности сердечно-сосудистой системы и желудочно-кишечного тракта. Были выявлены некоторые функциональные изменения нервной и сердечно-сосудистой систем в форме вегетативной дисфункции (тахии брадикардия, артериальная гипертензия или гипотония, лабильность пульса, гипергидроз). Имеются данные об изменении таких показателей, как содержание холестерина в крови, сдвиг соотношения полов в потомстве, тенденция к увеличению хромосомных аберраций в соматических клетках (лимфоцитах крови).

Основную опасность для организма представляет влияние наведенного электрического тока на возбудимые структуры (нервная, мышечная ткань). Параметром, определяющим степень воздействия, является плотность наведенного в теле вихревого потока. При этом для электрических полей (ЭП) рассматриваемого диапазона частот характерно слабое проникновение в тело человека, для магнитных полей (МП) организм практически прозрачен. Зависимость био-эффектов от плотности наведенных ЭП и МП положена в основу разработанных по заданию ВОЗ Международных временных рекомендаций по ПДУ ЭП и МП 50/60 Гц. Эта зависимость может быть представлена следующим образом:

минимальные эффекты, не представляющие опасности для человека при плотности тока 1 –10 мА/м 2 ;

выраженные эффекты (зрительные и со стороны нервной системы) – 10 –100 мА/м 2 ;

стимуляция возбудимых структур, возможно неблагоприятное влияние на здоровье – 100 –1000 мА/м 2 ;

Нормирование. Гигиеническая регламентация ЭМП ПЧ осуществляется раздельно для ЭП и МП. Нормируемым параметром ЭП является напряженность, которая оценивается в киловольтах на метр (кВ/м); параметром МП – это магнитная индукция или напряженность магнитного поля, измеряемые соответственно в миллиили микротеслах (мТл, мкТл) и амперах или килоамперах на метр (А/м, кА/м).

ПДУ напряженности электрических полей регламентируются СанПиН № 5802 –91 «Санитарные нормы и правила выполнения работ в условиях воздействия электрических полей промышленной частоты (50 Гц)» и ГОСТ 12.1.002 –84 «Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах». В соответствии с требованиями ГОСТ 12.1.002 –84 и СанПиН № 5802 –91 ПДУ ЭП ПЧ для полного рабочего дня составляет 5 кВ/м, а максимальный ПДУ для воздействия не более 10 мин – 25 кВ/м.

В интервале интенсивностей 5 –20 кВ/м допустимое время пребывания определяется по формуле

где T – допустимое время пребывания в ЭП при соответствующем уровне напряженности, ч;

E – напряженность, воздействующего ЭП в контролируемой зоне, кВ/м.

Допустимое время пребывания в ЭП может быть реализовано одноразово или дробно в течение рабочего дня. В остальное рабочее время напряженность ЭП не должна превышать 5 кВ/м.

Оценку воздействия МП ПЧ на человека согласно СанПиН 2.2.4.723 –98 «Переменные магнитные поля промышленной частоты (50 Гц) в производственных условиях» производят на основании 2 параметров – интенсивности и продолжительности воздействия. ПДУ МП ПЧ устанавливают в зависимости от длительности пребывания персонала для условий общего (на все тело) и локального (на конечности) воздействия. При необходимости пребывания персонала в зонах с различной напряженностью МП общее время выполнения работ в этих зонах не должно превышать предельно допустимое для зоны с максимальной напряженностью. Допустимое время пребывания может быть реализовано за 1 раз или дробно в течение рабочего дня.

Требования к контролю и методам измерений. Для оценки напряженности ЭП и МП используются 2 типа приборов: направленного действия (однокоординатные) и оснащенные изотропными датчиками. Для оценки напряженности ЭП рекомендуется применять:

измеритель напряженности ближнего поля NFM1;

приборы типа ПЗ1М с однокоординатным датчиком, размещенным в едином корпусе с измерительным блоком;

ПИНЭП1 с многоэлементным датчиком;

ИНЭП50 с трехкоординатным датчиком и аналогоцифровым устройством в едином корпусе.

Для оценки напряженности МП рекомендуется использовать:

микротесламетр Г79 с выносной антенной;

миллитесламетр Ф 4356;

тесламетр универсальный типа 43205 с однокоординатным датчиком;

миллитесламетр портативный модульный МПМ2;

измеритель напряженности магнитного поля ИНМП50 с выносным трехкоординатным датчиком;

анализатор переменного магнитного поля типа EFA3, имеющий трехкоординатный датчик, и др.

Профилактика воздействия ЭМП ПЧ. Для размещения воздушный ЛЭП сверхвысокого напряжения различного класса устанавливаются возрастающие размеры санитарно-защитных зон. При проектировании воздушных ЛЭП напряжением 750 –1150 кВ должно предусматриваться их удаление от границ населенных пунктов, как правило, не менее чем на 250 –300 м соответственно.

В пределах санитарно-защитной зоны запрещается:

жилищное строительство и размещение зон отдыха;

размещение предприятий по обслуживанию автотранспорта, складов нефтепродуктов;

хранение и производство операций с горючими материалами всех видов;

остановка автотранспорта, габариты которого превышают допустимые;

ремонт машин и механизмов;

проведение поливных работ поливальными машинами, водяная струя которых может войти в соприкосновение с проводами ЛЭП;

размещение незаземленных проводников большой протяженности (проволочные изгороди, растяжки для подвески винограда, хмеля и т. п.);

работа при сильном ветре, тумане и гололеде.

На территории санитарно-защитной зоны воздушной ЛЭП напряжением 750 кВ и выше запрещается:

эксплуатировать машины и механизмы без защитных экранов, обеспечивающих снижение напряженности ЭП на рабочих местах;

создавать жилые здания и приусадебные участки;

привлекать для сельскохозяйственных работ детей и подростков в возрасте до 18 лет.

Допустимое время пребывания персонала в условиях воздействия ЭМП ПЧ ограничивается продолжительностью рабочего дня и, соответственно, уменьшается с возрастанием интенсивности экспозиции. В целях профилактики неблагоприятного действия ЭМП ПЧ на работающих применяются средства индивидуальной и коллективной защиты (только от электрической составляющей ЭП ПЧ) в соответствии с требованиями ГОСТ 12.1.002 –84, СанПиН 5802 –91 и ГОСТ 12.4.154 –85 ССБТ «Устройства экранирующие для защиты от электрических полей промышленной частоты. Общие технические требования, основные параметры и размеры», ГОСТ 12.4.172 –87 ССБТ «Комплект индивидуальный экранирующий для защиты от электрических полей промышленной частоты. Общие технические требования и методы контроля».

К средствам коллективной защиты относятся:

стационарные экраны – различные заземленные металлические конструкции (щитки, козырьки, навесы сплошные или сетчатые, системы тросов), размещаемые над рабочими местами персонала, находящегося в зоне действия ЭП ПЧ;

передвижные (переносные) средства защиты – различные виды съемных экранов.

СКЗ применяются для персонала, обслуживающего электроустановки сверхвысокого напряжения, и для населения. В качестве средств индивидуальной защиты от ЭП ПЧ служат индивидуальные экранирующие комплекты. Имеются различные типы комплектов с разной степенью экранирования не только для наземных работ в зоне воздействия ЭП ПЧ напряженностью не более 60 кВ/м, но и для выполнения работ с непосредственным касанием токоведущих частей, находящихся под напряжением (работ под напряжением) на воздушных ЛЭП напряжением 110 –1 150 кВ. Снижение уровней МП ПЧ до предельно допустимых обеспечивается также за счет снижения нагрузки на токоведущих частях, находящихся под напряжением, использованием материалов для экранирования магнитного поля или активных экранов.

Источник

Электромагнитные поля промышленной частоты

Источниками электромагнитных полей промышленной частоты (50 Гц) на производстве являются высоковольтные линии электропередач (ЛЭП), измерительные приборы, трансформаторы, устройства автоматики, мониторы, нагревательные электроустройства и др. с высоким напряжением.

Количественной характеристикой электромагнитного поля являются напряженность электрического поля (Е, В/м), напряженность магнитного поля (Н, А/м), магнитная индукция (В, Тл). Величины Е и Н векторные, и их колебания происходят во взаимно-перпендикулярных плоскостях.

Негативное воздействие на организм человека, электромагнитных полей зависит от напряженности, частоты излучения, размера облучаемой поверхности и других факторов. ЭМП могут нарушать функции сердечносо-судистой системы, ухудшать обмен веществ, изменять состав крови, вызывать повышенную утомляемость, нарушение сна, торможение рефлексов и т.д.

Нормирование электромагнитных полей промышленной частоты (50 Гц) осуществляется по предельно допустимым уровням напряженности электрического поля и времени пребывания в нем.

В настоящее время основным регламентирующим документом ЭМП в производственных условиях является СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

Предельно допустимый уровень напряженности электрическою поля (Е) не более 25000 В/м. При этом регламентируется время пребывания (Т, час) в электрическом поле с различной напряженностью

Е, В/м	До 5000	5000…20000	20000…25000
Т, час	В течение рабочего дня		1/6

Где Е_ф – фактическая напряженность электрического поля, кВ/м.

Предельно допустимые уровни напряженности регламентируются ГОСТ 12.1.002 и «Санитарными нормами и правилами выполнения работ в условиях воздействия электрических полей промышленной частоты» № 5802-91.

Влияние электрических полей переменного тока промышленной частоты в условиях населенных мест (внутри жилых зданий, на территории жилой застройки и на участках пересечения воздушных линий с автомобильными дорогами) ограничивается «Санитарными нормами и правилами защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты» № 2971-84.

В качестве предельно допустимых уровней приняты значения:

— в незастроенной местности, хотя бы и частично посещаемой людьми, и на сельскохозяйственных угодьях — 15 кВ/м;

Контроль уровней электрического и магнитного полей должен проводиться:

— при приемке в эксплуатацию новых и расширении действующих электроустановок;

— при оборудовании помещений для постоянного или временного пребывания персонала, находящихся вблизи электроустановок (только для магнитного поля);

— при аттестации рабочих мест.

Уровни электрического и магнитного полей должны определяться во всей зоне, где может находиться персонал в процессе выполнения работ, на маршрутах следования к рабочим местам и осмотра оборудования.

Измерения напряженности электрического поля должны производиться:

Средства защиты персонала, работающего в зоне действия электромагнитных полей частотой 50 Гц. Согласно СанПиН 22.41191-03 «Электромагнитные поля в производственных условиях» защита работающих от неблагоприятного воздействия электрических полей должна обеспечиваться выполнением организационных, инженерно-технических и лечебно-профилактических мероприятий (рис. 7.1).

Организационные мероприятия включают в себя выбор рациональных режимов работы персонала по обслуживанию электроустановок, ограничение мест и времени пребывания персонала в зоне воздействия электрических полей частотой 50 Гц. Их внедрение регламентируется действующими правилами и не требует каких-либо затрат.

Рис. 7.1. Структура и характеристика средств защиты ОТ на предприятиях

Инженерно-технические мероприятия подразумевают рациональное размещение электроустановок и применение экранирующих средств защиты.

Рациональное размещение оборудования, конструктивных элементов (опоры, порталы и т.п.) на открытых распределительных устройствах (ОРУ) решается на стадии проектирования электроустановок либо может быть реализовано при реконструкции подстанции в целом или ее отдельных частей. Выбор высоты подвеса токоведущих частей, шага расщепления фазных проводов, расстояния между фазными проводами выполняется исходя не только из условий обеспечения электрической прочности воздушного промежутка, но и обеспечения взаимной компенсации электрических полей разных фаз, а также снижения напряженности электрического поля в зоне нахождения персонала.

К экранирующим средствам защиты, применяемым при эксплуатации электроустановок сверхвысокого напряжения, относятся экранирующие навесы, козырьки, перегородки, переносные экранирующие устройства, экранирующие костюмы.

Прежде всего, отметим, что защитные свойства экранирующих устройств основаны на эффекте ослабления напряженности и искажении электрического поля в пространстве вблизи заземленного электрического предмета

Экранирующие навесы, являются одним из эффективных средств защиты персонала, занятого работой на ОРУ. Они выполняются в виде параллельных проводов, натянутых над проходами между высоковольтным оборудованием либо над пешеходными дорожками (рис. 7.2).

Рис. 7.2. Принцип действия экранирующего навеса

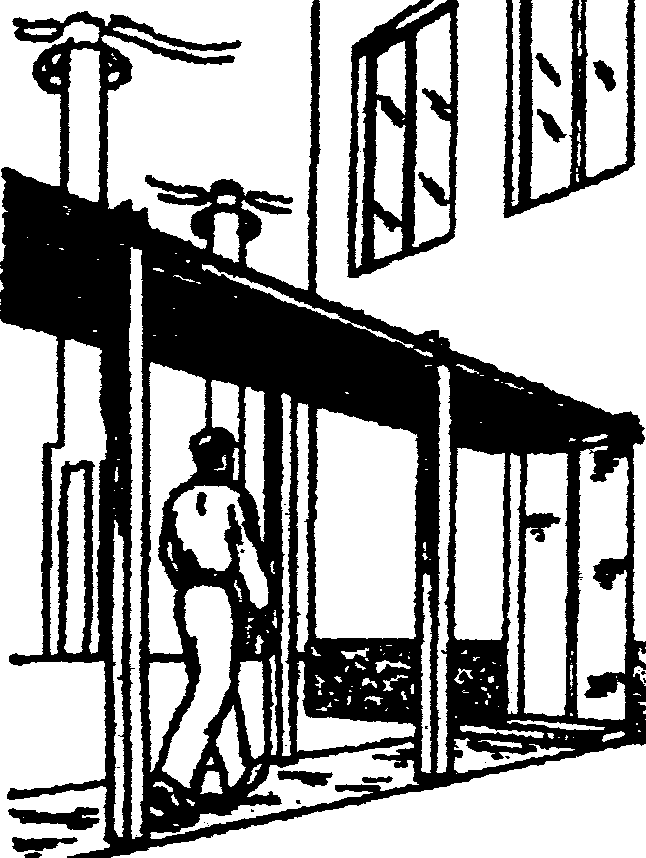

Рис. 7.3. Экранирующий навес над проходом в здание

Навесы изготавливаются из стальных прутков либо из отрезков стального троса или провода диаметром 5-8 мм, которые натягивают параллельно друг другу при расстоянии между ними 10-20 см. Навесы целесообразно устанавливать на уровне 2,3-2,5 м над землей над проходами и участками ОРУ, с которых производят осмотр оборудования. При этом необходимо, чтобы расстояние от головы человека до навеса было не менее 30 см.

Ширина навеса должна быть не менее 1,5 м, а длина его зависит от размеров защищаемого участка.

Экранирующие козырьки изготавливают из металлической сетки с ячейками не крупнее 50 х 50 мм, укрепляемой на раме из угловой стали. Устанавливают их над рабочими местами, с которых производятся работы по управлению и обслуживанию: у агрегатных шкафов и шкафов управления воздушных выключателей, приводов разъединителей и других устройств и аппаратов, требующих периодического обслуживания.

Экранирующие перегородки устанавливают вертикально и точнопосередине между соседними ячейками воздушных выключателей. Ониизготавливаются из металлической сетки или стальных прутков, смонтированных на стальной раме соответствующих размеров и крепятся на специальных опорах с оттяжками. При этом нижняя грань перегородки должна находиться над поверхностью земли на высоте 2-3 м, чтобы не мешатьпроходу людей и проезду машин. Длина и высота перегородки должныбыть, по крайней мере, равны длине и высоте воздушного выключателяс учетом всех его токоведуших частей. Переносные экранирующие устройства (временные устройства) предназначены для защиты персонала, выполняющего в течение длительного времени какие-либо работы на участках действующей электроустановки, не защищенных стационарными экранами.

При пересечении воздушными линиями (ВЛ) 500 кВ транспортных путей на участке пересечения используется тросовое экранирование. В этом случае для снижения электрического влияния ВЛ на переездах и в местах прохода людей могут быть использованы экранирующие заземленные тросы.

Конструктивно экраны целесообразно выполнять в виде расщепленных в горизонтальной плоскости проводов, подвешиваемых под каждой фазой ВЛ. Кроме того, путем подачи на экраны напряжения в противофазе с напряжением ВЛ можно ослабить электрическое влияние ВЛ более чем в 2 раза.

Для снижения напряженности вдоль линий электропередачи напряжением 500 кВ рекомендуются зеленые насаждения. Расчеты и исследования показывают, что наличие растительности высотой 2,5-4 м ограничивает напряженность поля под линиями переменного тока до уровней, обеспечивающих допустимые условия для людей и животных. Однако выбор типа насаждений необходимо решать со специалистами.

В качестве мер защиты от воздействия магнитного поля должны применяться стационарные или переносные магнитные экраны.

Рабочие места и маршруты передвижения персонала следует располагать на расстояниях от источников магнитного поля, при которых уровни магнитного поля не превышают предельно допустимых.

Зоны электроустановок с уровнями магнитных и электрических полей, превышающими предельно допустимые, где по условиям эксплуатации не требуется даже кратковременное пребывание персонала, должны ограждаться и обозначаться соответствующими предупредительными надписями или плакатами.
