Электропастух: принцип работы, советы по выбору и изготовлению
Электропастух стал особенно популярным в последнее время. От этого изделия зависит очень многое, в том числе и количество воспроизводимого скота и его сохранность. Электропастух позволит сэкономить ваше время и деньги, а также ограничит участок выпаса животных. Чтобы научиться грамотно использовать устройство, необходимо ознакомиться со всеми тонкостями его сборки и видами изделий. Кроме того, в данной статье вы узнаете, как изготовить электропастух своими руками.
Назначение электропастуха
Если вы желаете не просто организовать своё пастбище, а ещё и сделать это грамотно, то вам никак не обойтись без электропастуха. Очевидно, что перемещение скота требует непрерывного контроля, который, как правило, осуществляет наёмный работник или даже несколько человек. Разумеется, немалые суммы идут им на зарплату, кроме того, не всегда даже самому опытному пастуху удаётся уследить за животными. Электропастух позволит вам избавить себя от подобных затрат, а также сможет осуществлять безупречный контроль за скотом.
Данное устройство являет собой генератор однопроводного или же многопроводного ограждения. Установив его по периметру участка, на котором планируется выпас скота, хозяин таким образом чётко ограничивает территорию, не позволяя животным разбредаться в разных направлениях. К тому же ограда не только контролирует передвижение коз, овец, коров и другой живности, но и защищает их от внешних угроз. Лисы, дикие собаки, воры — каждому из перечисленных будет проблематично преодолеть находящуюся под напряжением сетку. Не стоит забывать и о многочисленных посевах, которые животные могут затоптать и испортить.
Из всего вышесказанного следует лишь один вывод: электропастух — вещь нужная и полезная, а многие негативные отзывы исходят лишь из неумения людей правильно пользоваться оборудованием.
Устройство приспособления
Если говорить простым языком об устройстве данного новшества, то это обычный трансформатор, на который наматывают броневой сердечник. Сердечник же разделён бумажными слоями. Обмотка на трансформаторе осуществляется с помощью электропроводов двух типов: ПЭВ 0,31 и ПЭВ 0,18. А подача электрического тока происходит через плёночные конденсаторы. Ограждение закрепляется на стойках, выполненных из металла или из пластиковых материалов.
Из каких подручных материалов можно самостоятельно изготовить данное приспособление?
Важно учесть, что если вы покупаете уже готовое оборудование, то необходимо приобрести и опоры, не идущие в комплекте, но необходимые для конструкции. Установка как самодельного, так и покупного устройства не требует каких-либо особенных навыков и умений. Собственно, и изготовление электропастуха своими руками не является сложным процессом, и при выполнении всех необходимых действий, прописанных в инструкции, сделать устройство сможет каждый.
Как выбрать изгородь
В настоящее время рынок электронных заборов наполнен самыми разными моделями на любой вкус и бюджет. Вы можете выбрать именно ту изгородь, которая подойдёт для вашего скота. Нужно отметить, что самостоятельное изготовление устройства выйдет куда дешевле, чем приобретение уже готовой изгороди. Однако, вне зависимости от того, будете ли вы делать изгородь сами, или закажете в магазине уже готовое изделие, не избежать такого важного этапа, как покупка опорных столбов, которые в комплекте с самой изгородью не идут.
Такие столбы чаще всего бывают деревянные или металлические, но опытные скотоводы всё-таки не рекомендуют их брать. Дело в том, что сейчас к приобретению доступны опоры из стеклопластика. Это более экономный, а также безопасный вариант. В производстве стержней из стеклопластика используются новейшие технологии и материалы лучшего качества, что позволяет заметно продлить жизнь устройства. Более того, приобретение подобных опор позволит вам отказаться от траты денег на изоляторы, ведь столбы и без того плохо проводят электрический ток, то есть являются диэлектриками.
Для установки электропастуха скотоводам понадобится аккумулятор, особенно если пастбище находится далеко. Необходимо учесть, что при установке изгороди с аккумулятором вам понадобятся некоторые знания в области электрических устройств.
Если говорить о наиболее бюджетном варианте проволоки, из которой будет изготовлена сама изгородь, то здесь подойдёт обычная проволока для сварочных аппаратов.
Необходимые материалы
Если вы всё-таки решили приобрести деревянные или металлические опоры, то для качественной работы пастуха не обойтись без изоляторов. Существует несколько вариантов их изготовления и закрепления.
О подборе материалов для электропастуха можно говорить очень долго, ведь при изготовлении данной конструкции к использованию подходят самые разные вещи. Находчивость и умение обращаться с инструментами сослужат вам добрую службу в составлении бюджета. Важно лишь не забывать об элементарных правилах безопасности.
Заземление для ограды также можно подобрать недорогое. Это и куски арматуры, и обычные прутья из железа. Главный параметр, на который необходимо ориентироваться в выборе заземляющих материалов, — их длина, составляющая не меньше 130 см. Помещать прутья нужно на глубину порядка метра, чтобы работа их была качественной. Продвинутые скотоводы отмечают необходимость смачивания прутьев в особенно засушливое время, чтобы достигнуть желаемого результата. Помните: если не сделать заземление качественно, то вся конструкция потеряет смысл.
Тонкости в изготовлении
Опытные скотоводы уверяют: самостоятельно выполненные и установленные конструкции будут работать совершенно, если соблюдать некоторые тонкости в процессе.
Электрическое питание конструкция может получать от следующих видов источников:
Электропастухи для разного скота
Для различных видов животных электропастухи изготавливаются по-разному. Это зависит от их размеров, способности к прыжкам и юркости.
Во избежание подобных неприятностей необходимо сделать так, чтобы животные опасались подходить к изгороди, а для этого им нужно видеть конструкцию. Шнур-плетёнка толще проволоки и имеет яркий цвет, поэтому несколько контактов с ним обычно достаточно, ведь благодаря яркости и видимости скот лучше запоминает опасное место.
Самостоятельная установка
В качестве источника питания для электропастуха используется катушка зажигания. Однако с этим прибором нужно быть особенно осторожным. При установке важно внимательно следовать инструкции, чтобы не получить в результате короткое замыкание.
Что касается остальных этапов монтажа, то всё довольно просто. Необходимо установить опорные столбы на расстоянии не более 10 м друг от друга. А на верхнем конце, который уже был предварительно подготовлен и на котором есть резьба, наматывается проволока или же шнур-плетёнка, а также устанавливаются изоляторы. Длина вашего электропастуха может достигать любых размеров. Всё зависит исключительно от ваших предпочтений и размера стада.
Очень важно обратить внимание на ландшафт местности, в которой вы устанавливаете изгородь. Следует учесть, что вы не имеете права устанавливать электропастуха вблизи от высоковольтных станций, потому как это может привести к крупной аварии.
Как выбрать уже готовое устройство
Если же у вас нет желания изготавливать конструкцию самостоятельно, то можно выбрать уже готовое изделие, которое, разумеется, будет в несколько раз дороже. К процессу покупки нужно подойти особенно тщательно, так как производители часто завышают цену на электропастухов, чтобы извлечь как можно больше выгоды.
Итак, прежде чем пойти на рынок за устройством, необходимо определить для себя, в каком из двух видов изгороди вы нуждаетесь: во временной или постоянной. Следующее, чему стоит уделить внимание: насколько далеко располагается пастбище от ближайшего источника энергии. Если постройка, от которой конструкция может получать электричество, располагается довольно далеко, то при покупке следует отдавать предпочтение изгороди, идущей в комплекте с автономным источником энергии. Это может быть как аккумулятор, так и солнечная батарея.
Отзывы
В этом году мы установили электропастух и очень им довольны! Содержим пони, следить за которыми раньше было довольно сложно. Но теперь все проблемы исчезли, животные гуляют по восемь часов в день, счастливые и здоровые! Переносить конструкцию удобно. Рекомендую!
Сказать, что довольны покупкой данного устройства, — не сказать ничего! Просто замечательное и заметно облегчающее жизнь приспособление. Скот в полном порядке, электропастух стоит крепко и надёжно. Перед покупкой действительно важно проконсультироваться со специалистом, чтобы подобрать ту изгородь, которая подойдёт именно вам.
Пользуемся уже больше трёх лет, и результаты вполне удовлетворяют. При правильной работе это абсолютно безопасно как для скота, так и для его хозяев. Все конюшни у нас огорожены, и ещё ни одна лошадь не прорвалась за их пределы. Важно со вниманием отнестись к такому пункту, как заземление. Тогда и функционировать всё будет как следует.
Как выбрать электропастух
Собираясь установить электроизгородь, покупатели задаются важными вопросами: какой и где лучше купить электропастух, как выбрать и как построить защиту пастбища своими руками. Полезными для вас будут отзывы тех, кто уже имеет практический опыт устройства и использования электрических ограждений, размещенные в соц.сетях и на сельскохозяйственных форумах.
Из нашей статьи вы также сможете почерпнуть важную информацию и рекомендации от производителя финского бренда OLLI, официальным российским представителем которого является компания «Биг Фармер» (BigFarmer).
Торговая марка Olli (Финляндия) является признанным мировым лидером в производстве безопасных и надежных:
Широкий выбор генераторов позволит подобрать оборудование именно для ваших конкретных условий. В линейке присутствуют источники питания:
✓ обустройство обходится дешевле стационарного забора;
✓ позволяет легко делить пастбища на отдельные участки для более рационального использования;
✓ для ограждений территорий длиной до 475 км;
✓ гарантируют безопасность для животных и людей.
Принцип работы
Конструкция электрической изгороди достаточно простая. Пастбище огораживают столбиками, на которые крепят необходимое количество рядов ленты, сетки или провода, а затем подключают к генератору.
Как правильно выбрать и купить электропастух
Для организации электрической изгороди предварительно производят необходимые расчеты, чтобы не переплачивать за излишнюю мощность генератора, но с другой стороны, сделать ограждение, которое ударит током именно той силы, которая остановит животное. Кроме генератора, рассчитывают количество изоляторов и электропроводящей ленты в зависимости от их характеристик.
Если есть возможность, всегда выбирайте электропастух, работающий от сети.
Мощный пастух необходим в случаях:
— пастбище для длинношерстных животных;
— лента ограждения расположена низко (риск: трава может касаться ограждения);
— в стаде есть самцы.
Инструкции по выбору электропастуха для лошадей
Основные вопросы, ответы на которые вы должны знать, чтобы заказать комплект электропастуха:
Специалисты нашего интернет-магазина грамотно рассчитают и подберут для вас генератор и необходимые комплектующие.
Электропастух – что это? Принцип работы электропастуха
Для чего нужна электроизгородь
Для ограждения с/х животных сооружение стационарных изгородей не всегда рентабельно, поэтому на сезонных пастбищах, либо для ограждения на непродолжительный срок часто применяют электрические изгороди. Их отличает экономичность, универсальность, мобильность и результативность ограждающего действия. Стоимость в несколько раз ниже, чем традиционных механических ограждений из дерева, сетки или проволоки.
Ограждение применяется не только для КРС, других сельскохозяйственных и домашних животных, птицы, но и для защиты посевов от потравы дикими животными, пасеки от медведей, других целей, когда необходимо предотвратить нежелательное появление зверей.
Электропастух, принцип работы
Но шокового удара не будет, если электричество не возвращается к энергосистеме, т.е. если путь электричества между животным и землей по какой-то причине прерван. Животное не получит шока, даже если электропастух исправен и функционирует так, как задумано.
Как выбрать электропастух
Вы должны иметь в виду что даже самый лучший генератор не может спасти целое, если остальные составляющие некачественны, и наоборот. Функциональность изгороди зависит от следующих факторов:
Когда все работает, работает вся изгородь. Вывод: ограждение настолько эффективно, насколько это позволяет самое слабое звено.
Не всегда целесообразно выбирать самый мощный генератор, так как каждая модель предназначена для конкретных условий. При выборе необходимо учитывать комплекс факторов:
Кстати: а Вы знали, что электроизгородь не обязательно должна быть в виде замкнутого контура, ограничивающего периметр? Электрифицировать можно прямой забор или забор любой формы.
Рассмотрим степень влияния каждого из вышеперечисленных факторов
1. Доступный источник питания для электропастуха
Питание от сети – наиболее стабильный вариант, если подключение к электричеству доступно и нет необходимости перемещать генератор.
Важно знать, что некоторые генераторы с блоком питания также могут работать от сети с помощью адаптера.
Хорошая идея – иметь запасной генератор импульсов на случай, если основной по какой-либо причине выйдет из строя. Запасной с источником питания от батареи поможет в случаях перебоев с электричеством.
2. Размер забора
Так как изгородь может быть одно- двух- и многорядной, при расчете размера ограждения необходимо сложить длины всех проводов или лент, составляющих ограждение. В технических характеристиках электропастуха указана максимальная теоретическая длина ограждения, для которого он подходит.
3. Материалы, из которых изготовлено компоненты ограждения
Важно! Выбор и установка ограждения предполагают последующий контроль за ним. Забор в запущенном состоянии затрудняет отток электричества. Со временем и под влиянием погодных условия грязь, мох скапливаются на проводниках забора, потёртости и повреждения, сломанные изоляторы ухудшают поток электричества в заборе. Неправильное заземление – наиболее частая причина низкой эффективности ограждения.
При выборе электропастуха и комплектующих для изгороди обращайте на качество и прочность материалов, устойчивость к воздействию климатических условий. Контролируйте состояние всех элементов, составляющих электроизгородь, это обеспечит эффективную работу и продлит срок службы электропастуха.
4. Ограждаемые животные
Вид животных, для которых планируете создать электроизгородь накладывает определенные ограничения на выбор генератора. Он не должен быть слишком мощным для ограждаемых животных, но маломощный блок питания тоже не достигнет цели, позволив животным сбежать.
Необходимо учитывать индивидуальные различия разных видов животных:
Как выбрать электропастух?
Ээлектропастухи в последнее время пользуются большой популярностью у российских фермеров, занимающихся разведением животных. Но сделать правильный выбор бывает довольно сложно, ведь среди всех устройств важно найти оборудование, которое будет полностью удовлетворять потребности пользователя, сможет прослужить долгий срок и будет иметь приемлемую стоимость.
«Умное» ограждение для пастбища: преимущества использования
Электрическая изгородь, при помощи которой в итоге удается снизить затраты на содержание персонала и повысить безопасность поголовья, находящегося практически на свободном выгуле, сегодня является одним из самых востребованных приспособлений у животноводов. Очевидная выгода от приобретения, доказательством которой являются:
станут лучшими доводами для тех, кто только хочет купить «умную» систему для пастбища.
5 нюансов выбора систем «электропастух»
При покупке электрической изгороди перед фермерами стоит нелегкая задача. Сделать правильный выбор можно, определившись с основными характеристиками устройства. От них будет зависеть, сможет ли приглянувшаяся система для сбережения численности поголовья, находящегося на свободном выпасе, выполнять свои функции в полной мере.
Приобретать электрическую изгородь только по рекомендациям соседей – без учета основных характеристик системы, предварительного расчета, мощности генераторов и условий содержания животных на пастбище – крайне непредусмотрительно. Итогом такого подхода станут затраты с сомнительной окупаемостью.
Ответив на 5 основных вопросов, фермеру будет очень легко подобрать лучшую электрическую изгородь для использования в хозяйстве:
Немаловажным условием являются характеристики почвенного покрова и интенсивности растительности, но такой вопрос больше относится к сложности или целесообразности установки конструкции в выбранном месте, чем к выбору изгороди как таковой.
Электропастух Olli для фермерских хозяйств
В тройке лучших производителей универсальных электрических ограждений для содержания крупного и мелкого рогатого скота, свиней, лошадей и вьючных, находится финская компания «Olli». Отзывы и рекомендации фермеров, которые уже используют электроограждения этой фирмы, сходятся в том, что все системы отличает:
Купить изгородь «Olli», которая позволит защитить поголовье животных на ферме и прослужит несколько сезонов, можно в интернет-магазине «Ферма Вкуса», которая на протяжении нескольких лет занимается поставками сельскохозяйственного оборудования и инвентаря.
Получить ответы на вопросы, возникшие при выборе системы «электропастух», можно по телефонам, указанным на сайте. Консультанты помогут правильно подобрать ограждение и произвести предварительный расчет комплектующих с учетом потребностей каждого заказчика.
Онлайн-заказ на сайте интернет-магазине «Ферма Вкуса» можно оформить 24/7. Доставка товаров возможна в любой город России. Стоимость отправки и сроки получения устройств и приспособлений для фермерских хозяйств зависят от удаленности от основного склада.
ЭЛЕКТРОПАСТУХ. Технические рекомендации
ЭЛЕКТРОИЗГОРОДЬ
Методические рекомендации по применению электрических ограждений
1. ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОИЗГОРОДИ (ЭИ)
При соприкосновении с токоведущей линией (ТВЛ) изгороди через тело животного проходит импульс тока, действующий на центральную нервную систему, вызывая резкую защитную реакцию (испуг), животное отскакивает. Определив после 1-2 ударов источник опасности, животное в дальнейшем старается избежать контактов с ТВЛ. Такая изгородь не является для животного механическим препятствием, ее действие носит психологически-физический характер. Боязнь ТВЛ зависит от параметров электрического раздражителя, его силы, оптически-акустического, обонятельного и тактильного восприятия ТВЛ (условный раздражитель), а также повторяющимися сочетаниями условного раздражителя с сильным безусловным (электрический удар), т.е. обучение.
Исходя из этих характеристик определены их оптимальные значения, эффективно отпугивающие, но безопасные для человека и животных, которые легли в основу современных генераторов импульсов для ЭB. Интервалы между импульсами (десятки миллисекунд) составляют около 1 сек (частота 1-2 Гц). Для преодоления электрического сопротивления шерстного и кожного покровов импульс должен иметь высокое напряжение порядка 5-7 кВ (не менее 2 кВ). При использовании ЭИ для животных с густым шерстным покровом (северный олень, медведь) напряжение импульса следует увеличить до 8-15 кВ. Сила удара при этом вплоть до 10Дж. считается безопасным для человека и животных. Промежутки между импульсами позволяют животному отойти от изгороди после первого же удара. Электросопротивление тела животного в расчетах принимается равным 500 Ом.
2. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЭЛЕКТРИЧЕСКОЙ ИЗГОРОДИ
Рис. 1. Конструктивные элементы электрической изгороди

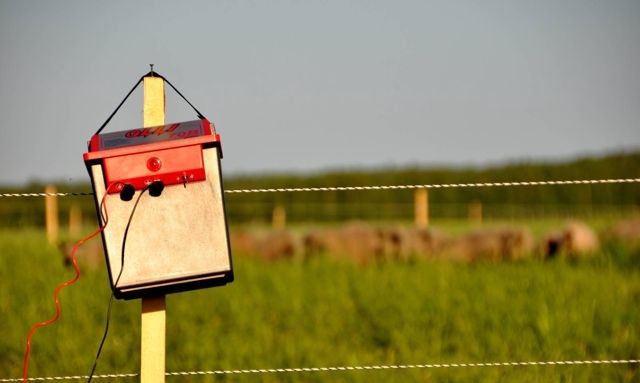

2.1. Генератор импульсов
Генератор непрерывно снабжает подключенную к нему изгородь импульсами тока определенной силы, длительности и амплитудного напряжения при заданной частоте повторения импульсов /обычно 50-70 в минуту/. Имеются варианты ЭИ, когда ГИ включается при контакте животного с изгородью, их используют для экономии энергии питающих батарей, но такие изгороди имеют небольшую длину и сложны в эксплуатации.
Для генерирования импульсов тока ГИ соединяют с источником питающего напряжения (низковольтной сетью переменного тока 220-250 В, сухой батареей, аккумулятором, солнечным элементом, микрогэс, ветроагрегатом или термоэлектрогенератором). На выходе ГИ имеются два полюса, один из которых заземляется, а другой подключается к токоведущей линии (ТВЛ). Проводник между ГИ и заземлением должен хорошо проводить ток, электросопротивление заземления не должно быть более 25 Ом. При каждой посылке импульсов между ТВЛ и землей возникает электрическое поле. При касании линии животными поле исчезает и через тело животного в землю протекает импульс тока, вызывающий появление защитной реакции. Генератор импульсов является преобразователем энергии, концентрируя во времени энергию источника питания и передавая ее в изгородь в виде периодических импульсов. Для отпугивания диких животных, часто обладающих густым шерстным покровом, следует использовать ГИ с повышенной энергией импульса с амплитудным выходным напряжением 6-15 кВ и энергией 3-10 Дж. Для сохранения эффективности (энергии импульса) при увеличении количества проводов, длину электроизгороди соответственно рекомендуется снижать. Либо, целесообразно применение более мощных генераторов, рассчитанных на большие периметры и имеющие большую энергию/силу удара. Также, во избежание потерь на линии, желательно, чтобы соединительные многожильные провода в обычной изоляции не переплетались между собой и не контактировали со столбами (железные, бетонные, деревянные), землей и т.д., и имели надежный контакт во всех точках соединения (клеммы генератора и аккумулятора, заземление, токоведущая линия и т.д.) Тем более, для нормальной работы электроизгороди недопустимы некачественная прокладка токопроводящего шнура/проволоки (не на изоляторах, неправильно установленный в изолятор шнур/проволока, касание или очень близкое расположение оголенного провода к деревянным/металлическим столбам и др. элементам, касание травы и т.д.).
2.2. Источники электропитания для генераторов импульсов
Рис. 2. Воздушная подводящая линия
Временная подводящая линия может быть однопроводной и проводиться как по воздуху, так и по земле. Воздушная линия проводится по деревянным стойкам диаметром до 15 см и высотой 4-5 м (с учетом габарита для прохода техники). Для нее может быть использован любой (в том числе и оголенный) провод, крепящийся на высоковольтных изоляторах. Стойки ставят через 30-40 м, вкапывая до 1 м. Наземная линия проводится специальным высоковольтным одножильным кабелем, сопротивление изоляции которого рассчитано на напряжение не менее 10 кВ. Во избежание повреждений, кабель лучше заглубить в землю на глубину до 30 см, для чего может быть использован механизированный способ. Длина такой наземной линии может достигать до 2 км. В местах прохода техники кабель следует пропустить в заглубленную металлическую трубу.
В качестве подводящей линии могут быть использованы опоры существующих механических изгородей, к которым через 20-25 м крепятся дополнительные бруски с изоляторами (рис.3). Использовать в качестве стоек опоры высоковольтных линий и линий связи ЗАПРЕЩАЕТСЯ
В местах, где низковольтная сеть отсутствует, в качестве источников питания обычно используют аккумуляторные батареи, либо батареи разового использования. Аккумуляторы необходимо периодически подзаряжать. Для этого лучше иметь два автомобильных обслуживаемых или необслуживаемых аккумулятора, частота подзарядки будет определяться их емкостью, типом ГИ и интенсивностью использования генератора (в зависимости от типа аккумулятора и типа генератора, достаточно подзарядки один раз в 1-3 месяца, а то и реже). Генератор обычно имеет встроенную защиту от глубокого разряда аккумулятора. Необходимо следить за состоянием разряда аккумулятора (обычно по встроенному индикатору в генераторе). Желательно не доводить аккумулятор до момента автоматического отключения генератора, так как может уменьшиться энергия в импульсе и частота его генерирования (вплоть до полного отключения генератора), что снизит эффект отпугивания.
Рис. 3. Подводящая линия (вариант)
Устанавливать ГИ следует в местах, защищенных от атмосферной влаги и прямых солнечных лучей. В целях техники безопасности его следует устанавливать в запирающихся строениях, шкафах, ящиках и т.п. В крайнем случае возможен вариант размещения ГИ в водонепроницаемой емкости, закопанной в землю, от которой импульс подводится к изгороди высоковольтным кабелем.
2.3. Заземление
В качестве заземлителя можно использовать металлические заглубленные конструкции, трубопроводы, молниеотводы зданий /при этом соединяющий провод следует проложить в земле/ и прочее. При отсутствии таких заземлителей вблизи ГИ устраивают автономный заземляющий контур, используя для этого 1-2-3-4 металлических профиля /прутки, трубы, уголки и т.п./ длиной 1-2,5 м, которые на всю длину забиваются в землю. Для очень больших периметров (десятки км.) общая длина заземляющих стержней в почве желательно должна быть от 7 м. и больше. В плане расстояние между ними должно быть не менее 2,5-3 м. /рис. 4/. На верхних концах профилей привариваются болты для крепления заземляющего провода, сечением желательно не менее 10 мм2.
На эффективность импульса большое влияние оказывает влажность почвы. На сухой песчаной почве переходное сопротивление импульсу тока увеличивается в тысячи раз. В идеальном случае заземление должно достигать грунтовых вод, а изгородь должна быть установлена на влажной почве. Для улучшения качества заземления, место его установки обильно поливается водой. Изгородь, установленная в низине, оказывает лучшее ограждающее действие, чем на бугре. Чем больше площадь поверхности заземлителя, соприкасающегося с почвой, тем меньше сопротивление току в линии, при контакте животного с токоведущей линией. Для уменьшения переходного сопротивления «земля-животное» в засушливых районах может быть применен следующий способ: со стороны возможного подхода животных к электроизгороди (ЭИ), на определенном расстоянии от нее по поверхности земли, либо на незначительной высоте (15-20 см) проводится провод или редкая тканая металлическая сетка с таким расчетом, чтобы приближающиеся к ТВЛ животное соприкасалось с ней. Эти дополнительные токоведущие элементы либо непосредственно подключаются к заземляющему полюсу ГИ, либо через 200-250 м. к хорошо выполненным заземлителям. Также, как надежный вариант дополнительного токоведущего элемента, можно протянуть параллельно «+» линии (или нескольким «+» линиям) дополнительную линию «-», на определенном расстоянии от земли и подключенную непосредственно к «-» клемме ГИ. Эти способы повышают отпугивающий эффект ЭИ для животных с густым шерстным покровом (например: овца, кабан, волк, медведь).
2.4. Электрическая изгородь
Изгородь состоит из опорных стоек, токоведущих проводов и изоляторов. Токоведущая линия (ТВЛ) может быть одно-, двух- и многорядной, при этом провода чаще располагаются в горизонтальной плоскости. ТВЛ должна быть изолирована от опорных стоек, окружающих предметов и растительности во избежание утечки тока. Крепится ТВЛ к опорным стойкам при помощи изоляторов.
2.4.1. Опорные и поддерживающие стойки
Поддерживающие ЭИ опоры могут быть деревянными, железными, бетонными и пластмассовыми, для этой же цели могут быть использованы и деревья. Для ряда животных /кабаны, псовые, зайцы, птицы и пр./ наиболее предпочтительны пластмассовые стойки, обладающие многими положительными качествами: легкостью, прочностью, долговечностью и к тому же отличными изоляционными способностями. ЭИ с использованием пластиковых стоек быстро устанавливаются вокруг больших площадей, мобильны. Утечки тока через опоры, ввиду высокого удельного электросопротивления пластика, практически отсутствуют.
Бетонные опоры слишком дороги, поэтому могут применяться для сооружения стационарных изгородей, рассчитанных на длительный срок эксплуатации. Применение металлических опор несколько дешевле, но требует обеспечения высококачественной изоляции. В качестве металлических опор могут быть использованы обрезки различных прокатных профилей (прутки, уголки, трубы, рельсы и пр.) с приваренными к ним кронштейнами для крепления изоляторов.
Высота опор ЭИ принимается исходя из видового состава животных, на которых она рассчитана. Для кабана, например, достаточна высота опоры от поверхности земли в 70 см.
По характеру работы опоры делятся на поддерживающие (промежуточные) и натяжные (угловые, воротные). Поддерживающие опоры располагаются между натяжными и никакой нагрузки от натяжения проводов не несут, их задача обеспечить требуемое расстояние токоведущих проводов от поверхности земли. Сечение и степень заглубления поддерживающих стоек обычно меньше, чем натяжных. Для создания натяжения проводов, по трассе изгороди желательно устанавливать через 250-500 м на прямых участках, а также на всех угловых точках и воротах натяжные и угловые опоры. Натяжные опоры воспринимают горизонтальные нагрузки натянутых проводов, при большом сечении проводов и их количестве горизонтальное опрокидывающее усилие может быть достаточно большим, поэтому помимо более глубокой заделки опор в землю применяются различные приспособления (оттяжки, упоры и др.), сохраняющие требуемое натяжение и препятствующие опрокидыванию. Глубина установки натяжных опор на минеральных грунтах 60-80 см, а на слабых грунтах не менее 100 см.
2.4.2. Токоведущая линия
Колючую проволоку для ТВЛ применять не следует, как не отвечающую технике безопасности.
Характер размещения токоведущих проводов в изгороди и схема их подключения к ГИ влияют на ограждающий эффект изгороди. Для отпугивания диких животных применяется два конструктивных варианта. При первом изготавливается многопроводная изгородь, провода которой через один подключаются к двум выходным полюсам ГИ (рис.5), так что при подаче импульса между соседними проводами возникает разность потенциалов.
Рис. 5. Электроизгородь для районов с высоким удельным электросопротивлением верхнего слоя почвы (пески, сухие почвы, снег)
Заземление не делается, а группа проводов, подключенных к полюсу «земля» может крепиться к опорным стойкам без изоляторов. Расстояние между проводами должно быть таким, чтобы животные при попытке проникнуть сквозь изгородь одновременно касались двух разнофазных проводов (к примеру, для оленей около 30 см). Более частое расположение проводов, во-первых, неэкономично, а во-вторых, провоцирует животное к перепрыгиванию ЭИ. Такая изгородь обладает высокой эффективностью отпугивания животных, так как при отсутствии заземления исключаются переходные сопротивления «заземлитель-почва» и «животное-почва» и величина тока, проходящего через животное, увеличивается. Этот вариант может быть с успехом применен в засушливых районах (менее 700 мм осадков в год), а также в зимний период при наличии снегового покрова, являющегося изолятором. Провода, попадающие в толщу снега на зимний период, во избежание утечек тока отключаются от ГИ.
Второй вариант обладает высокими эксплуатационными качествами, но работает в условиях достаточной увлажненности почвы (рис. 6).
Рис. 6. Электроизгородь для районов с увлажненными почвами (более 700 мм осадков в год)
Ограждающее действие такой изгороди проявляется даже при взаимодействии животного с одним изолированным от земли проводом. При этом все провода могут быть изолированы от земли, во влажный сезон все они подключаются к одному полюсу ГИ и имеют один потенциал, а в засушливый период (или зимой) половина проводов может быть подключена ко второму полюсу, увеличивая тем самым отпугивающий эффект. Генератор к «+» линиям желательно всегда подключать через громоотвод.
Для натяжения проволоки, как сказано выше, применяют специальные натяжители. Для сохранения постоянного натяжения проволоки иногда применяют компенсирующие пружины с удельным сопротивлением до 25 кг/см, что особенно важно в местностях с большой годовой амплитудой температуры, для компенсации температурных воздействий. Такие пружины ставятся в середине натяжных пролетов.
Крепление проводов к опорам при тупых и острых углах изображено на рис.7. (Крепление проволоки/шнура при углах)
При установке изгородей на каменистых грунтах следует применять металлические опорные стойки или металлические наконечники к деревянным и пластмассовым стойкам. Стойки могут также вставляться в заранее проделанные металлическим острием отверстия.
2.4.3. Изоляторы
Для создания эффективного отпугивающего импульса необходимо обеспечить достаточное сопротивление изоляции токоведущих проводов от земли, которое не должно быть менее 1 Ком. Качество изоляции определяется мегомметром (типа МС-06). ТВЛ крепится к стойкам при помощи изоляторов. Типы применяемых изоляторов существенно отличаются по свойствам и надежности действия.
Степень изоляции зависит от формы изолятора, материала, из которого он изготовлен, погодных условий, продолжительности эксплуатации изолятора. Для ЭИ лучше пользоваться промышленными изоляторами из полистирола, специального полиэтилена, фарфора. Изоляторы могут быть изготовлены самостоятельно из подручных электроизоляционных материалов (текстолита, оргстекла, эбонита, резины и пр.), однако долговечность таких изоляторов и их эффективность будет хуже.
При необходимости (в случае утечек тока, и для профилактики) осуществляют соответствующий технический уход, чтобы амплитуда напряжения в импульсе по длине ТВЛ не опускалась ниже 2 кВ под действием подрастающих растений, в результате появления других причин или технических неисправностей.
