Лучше с ним, чем без него: зачем нужен и как проверить датчик положения распредвала
Иногда современные машины упрекают в избыточной сложности. Мол, можно было бы сделать и попроще. Вот, например, этот датчик. Можно же без него обойтись? Хватает же для нормальной работы двигателя датчика положения коленвала? Теоретически – да. Но, как говорил Маяковский, «Ведь, если звезды зажигают, значит, это кому-нибудь нужно?». Нужно. И датчик положения распредвала тоже нужен.
ДПКВ и ДПРВ: что к чему?
Я не зря вспомнил про датчик положения коленвала: его задача очень близка к той, которую решает датчик положения распредвала. Да и устроены они практически одинаково. Так зачем тогда нужен второй датчик, который наблюдает за тем, как крутится распредвал?
Было дело, когда моторы обходились и без него, полагаясь исключительно на данные датчика положения коленвала (ДПКВ). Всё было хорошо, но расход бензина в этом случае был заметно выше из-за попарно-параллельного режима впрыска топлива. То есть впрыск топлива проходил через две одновременно открытые форсунки. В одном цилиндре при этом топливо начинало работать (сгорать), а в другом расходовалось впустую. В век тотального озеленения моторов и буйства экологов такую растрату бензина терпеть было нельзя, и тогда в дополнение к ДПКВ появился датчик положения распредвала (ДПРВ). Алгоритм впрыска топлива изменился.
Теперь стала открываться только одна нужная форсунка – началась эпоха фазированного впрыска. Задача ДПРВ – дать понять блоку управления, что поршень в конкретном цилиндре подходит к верхней мёртвой точке, и сейчас туда надо брызнуть топливо через открытую форсунку. Остальные форсунки при этом открывать не надо.
Теоретически этот датчик не так важен, как ДПКВ. Основные функции выполняет как раз датчик положения коленвала. Он сам способен определить скорость вращения коленвала и его положение в момент времени – то есть определить фазы. И внезапный выход из строя датчика положения распредвала не так страшен, как отказ ДПКВ. Чаще всего мотор лишь перейдёт в попарно-параллельный режим впрыска топлива, но колом не встанет (о симптомах отказа ДПРВ скажу чуть ниже подробнее). Но точная синхронизация с неработающим датчиком распредвала будет уже невозможной, и его придётся менять. Не зря же ДПРВ часто называют датчиком фаз, хотя это не совсем точно.
Так что он собой представляет и как его проверить?
Брат-близнец
Тут опять нельзя не вспомнить про датчик коленвала: датчики распредвала конструктивно точно такие же. И они тоже могут быть оптическими, магнитными (индуктивными) и датчиками Холла. Последние – наиболее распространённые, о них и пойдёт речь ниже. Вкратце напомню, что такое эффект Холла.
Был такой учёный американский дядя, которого звали Эдвин Холл. Он работал в Гарварде и как-то задался вопросом: а можно ли как-то изменить сопротивление проводника в магнитном поле? После ряда экспериментов он выяснил, что при помещении проводников с постоянным током в магнитные поля появляются разности потенциалов. Это явление назвали эффектом Холла, а возникающую разность потенциалов – холловским напряжением. Эффект Холла применяется очень широко. Например, в электронных компасах смартфонов. Но нас интересуют датчики Холла, которые используют этот эффект. Эти датчики реагируют на приближение металла, изменяя напряжение на сигнальном проводе. В качестве металла, который нужно приблизить к датчику, используется всё тот же задающий диск или отдельный репер на распредвале. В общем, система почти та же, что и у ДПКВ того же типа.
Конструктивно датчик положения распредвала тоже не сильно отличается от датчика коленвала. Основная его деталь – это катушка, на которую после включения зажигания приходит постоянное напряжение от бортовой сети – 12 вольт (на самом деле чуть больше, но для простоты – 12). Третий провод датчика – сигнальный. По нему в ЭБУ возвращается в среднем 90-95% напряжения. В момент прохождения репера около датчика напряжение на сигнальном проводе падает до значения ниже, чем в половину вольта (на разных машинах по-разному, но в среднем – 0,2-0,5 В). Это и есть сигнал на ЭБУ. И он заметно точнее, чем сигнал от датчика положения коленвала, а в моторах с фазовращателями он вообще единственный, который может точно указать фазы. Что будет, если сигнал пропадёт?
Может, он, может, и нет
А будет всё просто: ЭБУ, пользуясь данными датчика положения коленвала, будет знать, когда поршни проходят верхнюю мёртвую точку. Но не будет знать, какой именно поршень к этой точке приближается. Чтобы мотор не заглох, ЭБУ отдаст форсункам команду переключиться с фазированного впрыска на попарно-параллельный. Работать мотор будет, но не в штатном режиме. Интересно, что неопытный водитель даже не всегда поймёт, что с ДПРВ случилась какая-то беда: Check Engine загорается не всегда, а потерю тяги новичок (в данном случае – не средство против шпионов и прочих либералов, а неопытный водитель) частенько просто не замечает. Он может и не заметить повышенный расход бензина.
В более тяжёлых ситуациях Check Engine, конечно, загорится. Тут всё понятно – диагностика всё покажет. Кроме того, могут появиться и совсем неприятные симптомы: неровная работа на холостых оборотах, рывки при наборе скорости, «троение», а иногда мотор может и заглохнуть. Пуск тоже может быть затруднён.
Периодически симптомы умершего ДПРВ проявляются только на повышенных оборотах, но это случается довольно редко.
К сожалению, весь этот набор неприятностей не может однозначно говорить об отказе датчика распредвала. С этими же симптомами может умереть, например, катушка зажигания или бензонасос. Или что-то ещё – уж очень эти симптомы размыты. Но ведь как-то найти неисправность датчика надо… Тогда ищем!
«. смотреть могут не только лишь все, не каждый может это делать»
Честно говоря, диагностика этого датчика – штука не очень простая. Но попробуем что-нибудь сделать.
Начнём с самого простого и очевидного приёма – подключения сканера. Ошибки могут быть разными: P0340 (нет сигнала определителя положения распредвала), P0341 (фазы газораспределения не совпадают с тактами ЦПГ), P0342 (низкий уровень сигнала в цепи ДПРВ), P0343 (высокий уровень сигнала от ДПРВ), P0339 (неверный сигнал от ДПРВ). Наиболее частая ошибка – просто отсутствие сигнала, P0340. Но эта рубрика не для тех, кто умеет пользоваться сканером – они и так всё знают. Поэтому мы пойдём своим путём – путём молотка, анализа и дешёвого мультиметра. Всё, как мы любим.
Итак, если нет сканера, самый простой способ проверки ДПРВ – это установка заведомо исправного датчика. Найти его на моторе обычно несложно (он стоит где-то с краю рядом с концом распредвала), снять – тоже. Но вот беда: мало у кого дома в кладовке лежит запасной ДПРВ. Поэтому думаем дальше.
Теперь надо проверить, реагирует ли датчик на репер (то есть на кусок железа). Снимаем датчик, но разъём не отключаем, потому что без постоянного питания он работать не будет. Теперь при включенном зажигании пытаемся возбудить этот датчик любым куском железа (гаечным ключом, молотком – любым железным предметом). Если во время того, как вы подносите железку к торцу датчика, напряжение на сигнальном проводе проседает до 0,5 В и меньше, датчик точно рабочий. Если нет, то он не работает. Скорее всего не работает, потому что точнее его нужно проверять осциллографом, которого, конечно же, под рукой нет. Впрочем, отсутствие падения напряжения при приближении железа говорит о неисправности ДПРВ достаточно точно, а кроме того, есть и другие способы проверки датчика с помощью мультиметра. Тут описан самый элементарный.
Что делать и кто виноват?
Ремонтировать датчик бесполезно, его придётся только менять. И не надо себя успокаивать тем, что мотор как-то работает и без него: мотор в этом случае работает в нештатном режиме, а это не приносит ему пользы.
Напоследок – пара потенциальных причин, по которым даже исправный датчик работать не будет. Первая – это если на его торце на многолетние потёки масла попала какая-нибудь металлическая пыль или стружка. В этом случае сигнал от репера на распредвале будет искажаться или его не будет совсем. Вторая причина – это сам реперный (или задающий) диск. Если он каким-то образом люфтит на распредвале, зазор между ним и датчиком будет гулять. Сигнал в этом случае тоже будет пропадать.
Проверка датчика распредвала
Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности. Другое название устройства — датчик фаз (его часто используют владельцы отечественных ВАЗов). Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа. Проверка датчика положения распредвала несложна по своей сути, и с ней может справиться даже начинающий автолюбитель.
Что такое датчик распределительного вала
Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.
Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.
Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.
На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.
В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:
Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.
Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.
Признаки поломки ДПРВ
Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:
На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.
Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.
Расположение ДПРВ на двигателе
Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.
Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.
Способы проверки датчика распредвала
Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.
В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.
Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.
Проверка датчика распредвала мультиметром
Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).
Схема подключения для проверки датчика фаз 21110-3706040
Схема подключения для проверки датчика фаз 21120-3706040
Алгоритм выполнения проверки датчика мультиметром следующий:
Проверка ДПРВ с помощью осциллографа
Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.
При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.
Замена датчика положения РВ
Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.
Алгоритм замены датчика следующий:
При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.
Заключение
Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры. Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для автомобилей ВАЗ по состоянию на зиму 2019 года составляет порядка 400 рублей.
Замена ДПРВ и диагностика своими руками. И еще кое-что.

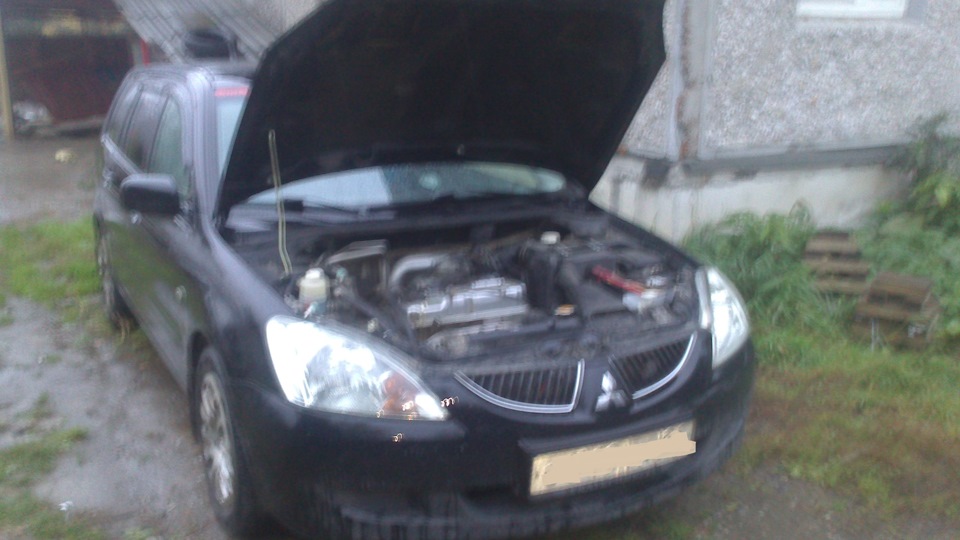

Давно не писал ничего в БЖ, то времени нет совсем, то у интернета скорости вообще нет, то телефон к компу не подключается.
С машиной все проблемы решил, кроме катализатора.
1. Высокие обороты. Дроссель все таки решил помыть (ну об этом говорил уже), но нежно — не промывая пространство вокруг самой заслонки, промыл только каналы. Обороты уже не 1200, но все равно около 950 держатся, байпасный болт в упор закручен. Решил купить дроссель с разборки и отправить его в Украину Титиусу. Когда «вечный» придет, поставить его себе, а свой «больной» использовать как подменный — я уже 3 желающих знаю, которым необходима та же операция. Ждемс зарплаты.
2. Ошибка цепи ДПРВ. Сначала решил, что ошибка из-за хренового контакта в разъеме ДПРВ, но тот был чистый и было решено так сделать:
а) снял датчик, затащил в дом.
б) припаял к его контактам 3 провода, свободное пространство залил парафином, замотал изолентой. На совесть.
в) принес сие произведение радиотехнического искусства к машине, поставил датчик на место.
г) откусил старый разъем (в надежде найти новый ему на замену), заместо обрубков со стороны датчика и со стороны машины приделал колодки от 8 с клеммами на 3 мм.
Итог: проблема плохого контакта датчика решена. НО! Датчик тоже странно работает и после сброса ошибок, ошибка датчика все равно появилась. Заказал новый. Подождал с недельку. Когда получил, сгонял в Промэлектронику, где меня опустили с небес на землю и нигде таких разьемов я не найду.
А что, руки то откуда надо растут, к старому (я специально куски проводов оставил) припаял новые провода (подобрал в цвет), сделал ту же самую тазовскую колодку проводов. Все! проблема с датчиком решена. Конечно, решение не идеальное, но и выглядит близко к заводскому. (На фото первая версия).

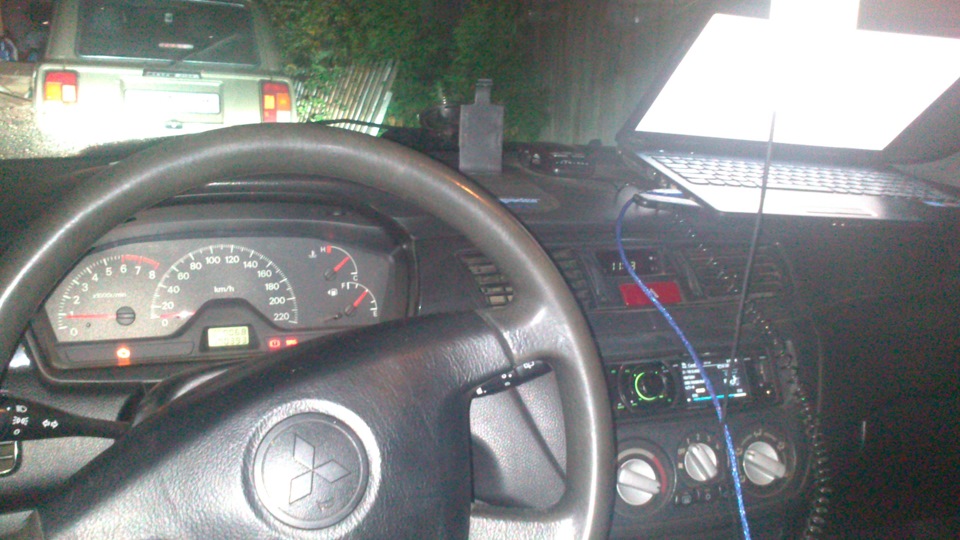

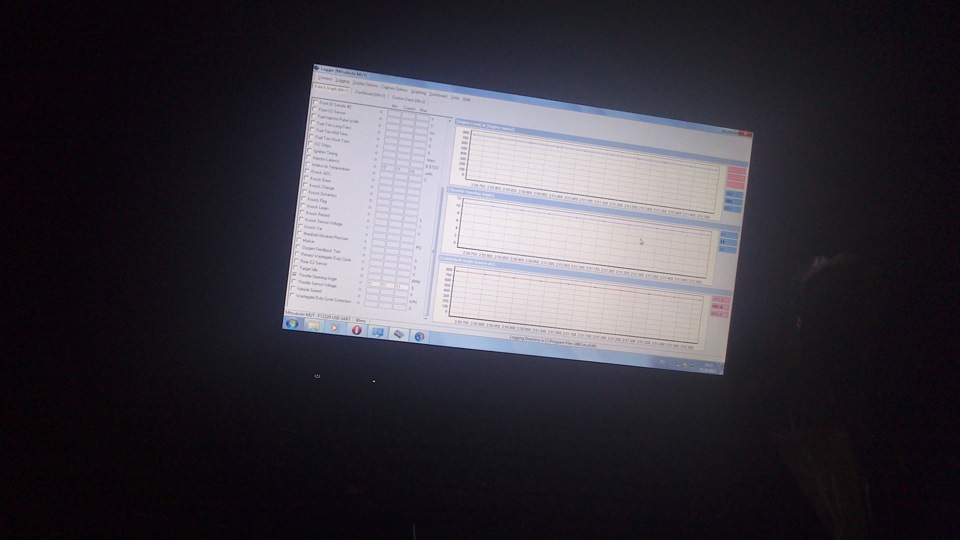

3. Мне прислали диагностический кабель с кучей всяких программ для диагностики. В первый день проверил свою, отцовскую машину, и даже сгонял проверить машину братюни, которая побила рекорд ошибок (благо все они указывали на одно — менять свечи. «А их менять надо?» ответил друг). Программа для мицуб очень нагружена, но можно посмотреть очень много данных. Увы, времени пока не было разобраться. С ноутом в машине сидеть неудобно, а вытаскивать на улицу — холодно.
АААААА Чуть не забыл! Я ж еще и капот пленкой закатал. Взял под черный карбон. Делал с другом, а два дэбыла это сила, так что чуть лишнего у фары обрезали, и, как не тянули пленку к углу, все равно не хватило. Проблема была решена стикербомбингом… Не ругайте сильно, я исправлю!
[ 56 ] Замена датчика ДПРВ
Предистория.
Поехали коллективом в Малые карелы погулять.
Приехали все вышли из машин, и пошли на кассу.
Нас там развернули, сказали вы поздно.
Ну мы и пошли обратно, сели в свои автомобили и тут бац, у меня не заводится 🙂.
Сидим думаем, доехали нормально.
Бензина почти полный бак.
Топливную засрать так прям не может.
Инструмента нету, все в гараже.
Ну давай попробуем с толкача.
Катить в горку не Варик, толкнули назад.
Через заднюю не завёлся.
Пока сидели думали, спустя 20 минут, просто завелась.
А до этого дня, был случай, приехали в магазин с друзьями за водичкой.
Купили выходим, не заводится.
На вторую попытку завестись, завелась.
Подумал что бывает, и не предал этой проблеме значения.
-(Хотя что я мог сделать? Наверное ничего.
Ждать только когда совсем встану, как в данной ситуации.)
И тут же загорелся Джеки чан.
Обд собой не было, ну завелась, значит нужно двигать в сторону дома.
По пути мой друг позвонил своему Отцу, договорились о встрече, друг взял у Отца Обд,
Ну и мы тут же считали ошибку.
Ошибка была P0340 Неисправен датчик положения распределительного вала.
Ну сразу же я сюда выкладываю временный пост, о том, кто что ставил.
Цена Оригинала 3500р
Посоветовали взять оригинал, да только от пруля.
Цена оригинального от пруля 1525р
Почему такой разбег в цене я не понял, ну думаю надо брать.
Заказали на следующий день.
Через 2 дня, датчик у меня.
С виду похожи, номера на них есть, логотип Mitsubishi тоже присутствует.
Это радует.
Как себя покажет ни знаю, буду наблюдать)))
Спасибо вам дорогие друзья за советы.
Лучшие 🤝
На этом у меня все. Всем спасибо.
Пока 👋🏻
Симптомы неисправности датчика положения распредвала
Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.
Конструкция и местонахождение измерителя
Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.
Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:
Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.
Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.
Характерные симптомы неполадки
Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:
Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.
На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:
Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.
Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.
Как убедиться в работоспособности ДПРВ?
Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:
Из наиболее оптимальных вариантов, по соотношению цена – качество, можем посоветовать автосканер Scan Tool Pro Black Edition.
Данный адаптер подключается к большинству автомобилей, начиная с 1993 г.в., прост и понятен в использовании, а так же имеет богатый функционал. В отличие от аналогов устройство умеет считывать все блоки автомобиля, а не только двигатель.
Но поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:
На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.
Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:
Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте.
Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.
Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».
