ЛИКБЕЗ. Устройство и принцип работы электронного ТНВД.

Недавно набрёл на неплохую статью, в которой популярно и понятно описаны принципы работы электронного ТНВД. Материал содержит цветные иллюстрации на примере многим знакомого «Бошевского» ТНВД. Может оказаться интересным и полезным многим обладателям дизельных машин и просто интересующимся, так как знание принципов работы любого механизма необходима особенно тем автовладельцам кто самостоятельно осуществляет ремонты и диагностику неисправностей и сбоев работы разнообразных узлов.
———

Радиально-поршневой распределительный ТНВД представляет собой насос впрыска с электронным регулированием, имеющий собственный блок управления. Насос создаёт давление впрыска 1500 бар. Высокое давление впрыска позволяет достичь мелкодисперсного распыления топлива. Это приводит к более полному сгоранию топливно-воздушной смеси и меньшему
содержанию вредных веществ в ОГ

Подача топлива
Основные задачи радиально-поршневого распределительного ТНВД:
-забор топлива из топливного бака
-сжатие топлива до 1500 бар
-распределение топлива по цилиндрам

Движение топлива
Всасывание
Радиально-поршневой распределительный ТНВД расположен там, где раньше был установлен пластинчатый насос, всасывает топливо из топливного бака и создаёт давление в ТНВД.

За счёт давления, созданного в ТНВД, при открытом электромагнитном клапане топливо подаётся в камеру сжатия.

Сжатие
Топливо сжимается двумя плунжерами, которые приводятся от кулачковой обоймы через ролики. Привод осуществляется приводным валом.

За счёт вращательного движения приводного вала ролики нажимают на кулачки обоймы и перемещают плунжеры вовнутрь. Это приводит к сжатию топлива между плунжерами.

Распределение
Если электромагнитный клапан закрыт, топливо распределяется по отдельным цилиндрам с помощью вала распределителя и распределительной головки через обратный дроссель нагнетательного клапана и форсунку впрыска.

В распределительной головке имеются отверстия, соответствующие отдельным цилиндрам. Вал распределителя проворачивается приводным валом и соединяет камеру сжатия попеременно с каждым отверстием в распределительной головке

Радиально-поршневой распределительный ТНВД имеет собственный блок управления. Задачей блока является управление и контроль исполнительных элементов насоса впрыска. Для этого в блоке управления сохранены характеристики, точно соответствующие характеристикам насоса впрыска. Блок управления и насос впрыска образуют единый блок и прочно соединены друг с другом

Что чем управляет?
Датчики отправляют на блок управления двигателя информацию о режиме работы двигателя и о положении педали акселератора. Блок управления двигателя анализирует эту информацию и рассчитывает момент начала впрыска и необходимое количество подаваемого топлива. Полученные значения блок управления двигателя отправляет на блок управления топливного насоса. Блок управления топливного насоса рассчитывает команды управления для электромагнитного клапана регулирования количества подаваемого топлива и клапана управления опережением впрыска. При этом учитываются сигналы, поступающие в насос впрыска от блока управления двигателя и датчика угла поворота. Для контроля управления двигателя блок управления топливного насоса отправляет на блок управления двигателя обратное сообщение о режиме работы насоса впрыска. Передача сигналов между блоком управления двигателя и блоком управления топливного насоса осуществляется по шине CAN. Преимуществом шины CAN является то, что обмен всей информацией между блоком управления топливного насоса и блоком управления двигателя может осуществляться по двум проводам. Блок управления двигателя выполняет и другие задачи, например, управление исполнительными элементами системы рециркуляции ОГ и регулирование давления наддува.

Регулирование количества подаваемого топлива
На приведённом ниже обзоре системы показаны датчики, на основании сигналов которых определяется количество подаваемого топлива Сигнал, поступающий от блока управления двигателя, преобразуется блоком управления топливного насоса в сигнал для электромагнитного клапана регулирования количества подаваемого топлива. Задачей регулирования количества подаваемого топлива является точная адаптация количества топлива к различным режимам работы двигателя.

Принцип действия:
Процесс наполнения Если электромагнитный клапан регулирования количества подаваемого топлива открыт, топливо из внутреннего пространства насоса подаётся в камеру сжатия.

Впрыск
Блок управления топливного насоса подаёт сигнал управления на электромагнитный клапан регулирования количества подаваемого топлива, клапан перекрывает подачу топлива. Все время, пока электромагнитный клапан закрыт, топливо сжимается и подаётся на форсунки впрыска. При достижении заданного блоком управления двигателя количества топлива электромагнитный клапан открывает подачу топлива из внутреннего пространства насоса. Давление падает; впрыск завершён.

При полной нагрузке двигателя объём топлива на каждый цикл впрыска составляет ок. 50 мм3.
Это равно объёму одной капли воды.

На оборотах холостого хода на каждый цикл впрыска требуется ок. 5 мм3 топлива.
Это соответствует размеру булавочной головки диаметром 2 мм.

Дополнительной задачей электромагнитного клапана регулирования количества подаваемого топлива является остановка двигателя. При выключении зажигания электромагнитный клапан открывается, сжатие топлива не происходит.

Регулирование момента впрыска
На приведённом ниже обзоре системе представлены датчики, на основании сигналов которых определяется момент начала впрыска. Сигнал, поступающий от блока управления двигателя, преобразуется блоком управления топливного насоса в сигнал для клапана управления опережением впрыска. Задачей регулирования момента впрыска является адаптация момента впрыска к частоте вращения двигателя.

Принцип действия:
При увеличении частоты вращения впрыск должен происходить раньше. Опережение впрыска осуществляется регулятором впрыска. За счёт силы действия пружины управляющий поршень прижимается к поршню регулятора впрыска. В кольцевую полость управляющего поршня через отверстие из внутреннего пространства ТНВД поступает топливо под давлением. Клапан управления опережением впрыска определяет давление топлива в кольцевой полости управляющего поршня.

При увеличении частоты вращения клапан управления опережением впрыска увеличивает давление топлива в кольцевой полости. За счёт этого управляющий поршень отжимается от поршня регулятора впрыска, преодолевая силу действия пружины, и открывает канал. Топливо поступает в полость за поршнем регулятора впрыска.

За счёт давления топлива поршень регулятора впрыска перемещается вправо. Поршень регулятора впрыска соединён с кулачковой обоймой так, что горизонтальное движение регулятора впрыска проворачивает кулачковую обойму в направлении опережения впрыска.

Источник

Ремонт Nissan Patrol

Сайт по ремонту Ниссан Патрол

Назначение и принцип действия электромагнитных клапанов и нагнетательной секции ТНВД VP44

Клапан управления наполнением ответственен за дозирование топлива и обеспечение высокого давления впрыска, открывающего топливные форсунки через нагнетательный клапан. Дозирование топлива обеспечивается программными средствами при помощи изменения времени действия импульса тока, поступающего в электрическую обмотку клапана управления наполнением. В течение времени действия импульса происходит нагнетание давления и впрыск топлива топливными форсунками. Время действия клапана поддерживается в требуемом диапазоне электронным модулем за счёт формирования им длительности сигнала управления.

Клапан опережения впрыска приводит в действие устройство, изменяющее действитель­ное значение угла опережения впрыска топлива — автомат опережения. Клапан управля­ется импульсным током переменной скважности, благодаря изменению которой регулируется величина управляющего давления топлива, действующего на исполнительный эле­мент автомата — подвижный поршень. Изменение положения поршня приводит к некото­рому развороту кулачкового кольца нагнетательной секции относительно корпуса ТНВД и изменению момента впрыска топлива. В зависимости от направления разворота кольца различают опережение и запаздывание момента впрыска.

Таким образом, параметрами дозирования и момента впрыска топлива в ТНВД являются:

> давление топлива, развиваемое топливоподкачивающим насосом во внутренних полостях ТНВД в зависимости от частоты вращения;

> длительность импульса тока управления электромагнитным клапаном наполнения, изменяющая продолжительность впрыска топлива;

> переменная скважность тока управления электромагнитным клапаном опережения впрыска, регулирующая опережения запаздывания впрыска.

Управляемые электромагнитные клапаны применяются в качестве регулирующих и запор­ных устройств в каналах ТНВД VР44. Исполнительным рабочим элементом клапана является подвижный магнитный сердечник — соленоид, расположенный внутри электрической обмотки или ка­тушки, выполненной из проводника электрического тока в форме большого количества витков. Электромагнитные клапаны управляются постоянным или импульсным токами, управление клапанами в ТНВД обеспечивается только импульсными токами. Клапаны работают в режиме, открыт или закрыт, и исполнительный элемент занимает одно из крайних положений, без регулирования сечения проходного каната. Функциональные схемы электромагнитных клапанов приведены на следующих рисунках.

Функциональная схема электромагнитных клапанов

На торце соленоида изготавливается клапан, которым соленоид запирает или открывает выполненный в корпусе канал, пропускающий рабочее вещество, конкретно в ТНВД — ди­зельное топливо. Открытие канала происходит в результате перемещениясоленоида внутрь катушки, при этом соленоид может занимать различные положения, чем изменяет­ся проходное сечение у клапана и пропускная способность канала.

Клапаны имеют входное и выходное отверстая, через которые они встраиваются в управ­ляемые магистрали.

Действующая магнитная сила втягивает соленоид внутрь катушки, при этом магнитная сила преодолевает сопротивление упругости возвратной пружины. Сила магнитного поля и соответственно, величина хода соленоида прямо пропорциональна силе электрического тока. Чем выше сила тока, тем выше магнитное действие.

В результате действия тока на соленоид начинают действовать противоположно направ­ленные силы, и он занимает внутри катушки положение, определяемое балансом магнитной силы и силы упругости сжатой пружины. Таким образом, проходное сечение у клапана и пропускная производительность канала зависят от силы действующего электри­ческого тока.

При обрыве тока обмотки на соленоид прекращают действовать магнитные силы, и он под воздействием возвратной пружины занимает исходное положение, при котором клапан за­пирает проходное отверстие канала. Прохождение по каналу рабочего вещества прекра­щается.

Клапан управления впрыском является регулируемым гидравлическим клапаном низкого давления, управляемым импульсным током переменной скважности. Клапан обеспечивает изменение проходного сечения управляемого топливного канала, благодаря чему регули­руется величина давления топлива, действующего на исполнительный автомат опереже­ния впрыском топлива. Величина управляемого давления зависит от значения скважности импульсного тока.

При этом оба клапана ТНВД устроены, так что в открытом состоянии клапана управления наполнением обеспечивается нагнетание высокого давления впрыска, а клапана управле­ния моментом впрыска — изменение угла опережения впрыска топлива. В закрытом со­стоянии клапана управления наполнением происходит отсечка (прекращение) нагнетания давления топлива и закрытие топливных форсунок, а клапана управления моментом впры­ска — прекращения регулирования величины управляющего давления топлива, угол впры­ска топлива не регулируется.

Изменение длительности рабочего состояния электромагнитного клапана, зависит от режима работы двигателя и в первую очередь, от числа оборотов и нагрузки на двигатель. В каждом случае контроллер рассчитывает для любого из клапанов оптимальную длитель­ность действия импульса тока управления, определяемую конкретными значениями час­тоты вращения коленчатого вала и величины нагрузки. Измерение време­ни действия и силы импульсного тока, при котором поддерживается рабочее положение электромагнитных клапанов (например, открытое положение клапана автомата опережения впрыска), производится через понятия времени действия и скважности им­пульса.

Нагнетательная секция

От топливоподкачивающего насоса топливо поступает к нагнетательной секции для на­полнения камеры высокого давления. Принцип действия нагнетательной секции роторно­го типа приведен на следующем рисунке.

Электромагнитный клапан на нагнетательной секции открывается электрическим сигналом, поступающим от электронного модуля. Открытие клапана означает, что откры­вается нагнетательный канал, по которому топливо под высоким давлением поступает к основным элементам нагнетательной секции, регулирую­щим наполнение топливом и длительность впрыска. Электромагнитный клапан одновременно управляет двумя топливными каналами: каналом управления на­полнением, обеспечивающим наполнение и слив топлива, и нагнетательным каналом, че­рез который топливо под высоким давлением поступает к форсункам. Ротор совместно с плунжерами и роликами вращается внутри кулачкового кольца. Объем между плунжерами образует камеру высокого давления, объем которой может изменяться в результате набегания роликов на кулачки, благодаря чему плунжеры смешаются в ради­альном направлении к центру. Это движение плунжеров соответствует рабочему ходу. В начале встречного движения плунжеров, то есть в момент набегания роликов на возрас­тающий профиль кулачков топливный канал, по которому происходит наполнение и слив, закрывается, В момент открытия клапана осевой канал ротора совмещается с каналом подачи топлива к форсунке. При набегании роликов на кулачки плунжеры перемещаются навстречу друг другу, уменьшая объем полости. В результате уменьшения объема происходит резкое по­вышение давления топлива, которое нагнетается к топливной форсунке. Форсунки откры­ваются давлением топлива, обеспечивая впрыск в камеру сгорания.

Для прекращения подачи топлива кла­пан управления наполнением закрыва­ется. Закрытие клапана означает про­тивоположное состояние элементов: нагнетательный канал закрывается, но открывается канал управления напол­нением и продолжает оставаться от­крытым. Давление в полости между плунжерами и на форсунках резко снижается, и форсунки закрываются. При дальнейшем рабочем ходе плун­жеров топливо вытесняется в направ­лении слива обратно во внутренние полости ТНВД с низким давлением до набегания роликов на вершины кулачков. Клапан управления наполне­нием остается закрытым в результате вращения ротора, когда ролики начинают скользить по сбе­гающему профилю кулачков, плунжеры меняют направление движения на противоположное и расходятся от центра к периферии, увеличивая объем камеры высокого давления. В этом случае топливо начинает поступать в направлении наполнения по открытому каналу наполнения, заполняя увеличивающийся объем камеры высокого давления. Как только плунжеры сместятся на величину высоты профиля кулачка, электромагнитный клапан снова открывается согласно командам элек­тронного модуля для выполнения следующего впрыска. Камера высокого давления при этом будет заполнена топливом. Положение плунжеров относительно профилей кулачков кулачкового кольца зависит от угла поворота вращающегося ротора, поэтому электронный модуль управления постоянно контролирует угловое положение ротора согласно поступающим сигналам с датчика по­ложения ротора ТНВД. Клапан управления наполнением расположен напротив торца ротора, для удобства объяснения принципа его действия на схеме положение клапана показано произвольно. топливоподкачивающего насоса. Необходимое количество топлива сливается из полости над поршнем автомата посредст­вом изменения проходного сечения сливного канала, в котором установлен электромаг­нитный клапан управления впрыском. При подаче тока управления клапан открывает сливной канал на требуемую величину открытия и часть топлива начинает сливаться из полости над поршнем, обеспечивая поддержание необходимого давления. Насосы VР44 не имеют системы смазки трущихся деталей, функцию смазки выполняет топливо, вследствие чего падение давления топлива внутри ТНВД и выход из строя топливоподкачивающего насоса являются недопустимыми.

Источник

Береги клапан опережения впрыска с молоду!

Ни для кого не секрет что ТНВД VP-44, изобретение сумрачного тевтонского гения, порой удивляет своей «продуманностью». К примеру транзистор в этих ТНВД сгорает и меняется порой уже не по первому кругу. Хоть и стоит он 1$ но его замена требует некоторой сноровки и дружбы с паяльником. Да и горит он по поводу и без.
Завоздушил систему — сгорел транзистор.
Замкнулись контакты клапана опережения впрыска — сгорел транзистор.
Сильно хлопнул дверью — сгорел транзистор.
Криво глянул на машину уходя домой — сгорел транзистор.

В моём случае транзистор ещё родной. Вероятно из-за подкачивающего насоса система не воздушится так как на моторах с перекачивающим, поэтому и проблема эта обошла мой ТНВД.

Но транзистора кому-то в больших и светлых кабинетах компании BOSH показалось мало, и им пришла в голову гениальная идея сделать изоляцию проводки клапана опережения впрыска из говна и палок. Одним солнечным днём заметил блеск оголённых проводов в районе ТНВД. Изоляция проводки рассыпалась.

Сразу же проверил есть ли замыкание и как себя чувствует клапан опережения впрыска.

Сопротивление в норме. Замыкания нет. Значит будим жить!

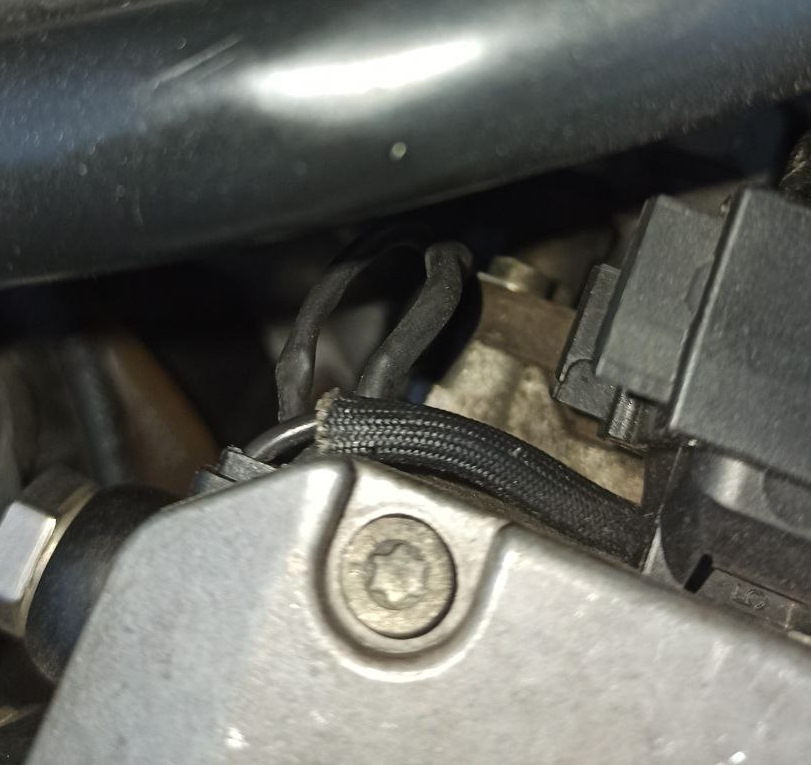

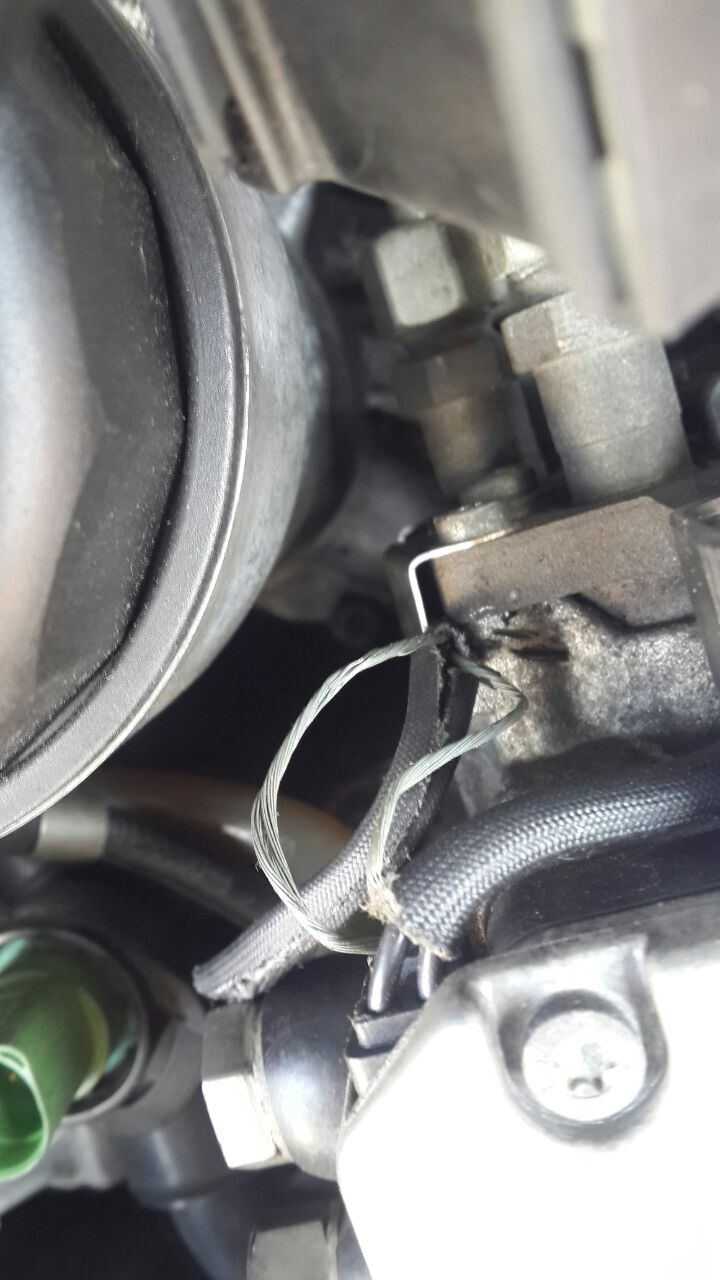

Стоило срезать общую оплётку, как вся изоляцию осыпалась в штаны…

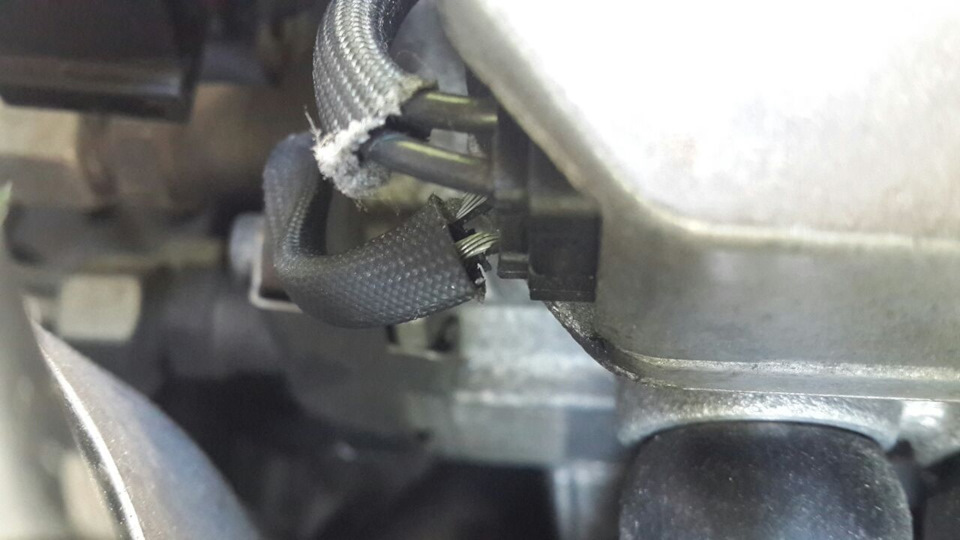

Сразу же снял кронштейн который держит эти провода за ТНВД, разрезал их и натянул термоусадку. После чего спаял обратно и прошёлся феном.

Уж не знаю чем чревато замыкание этих проводов, возможно ошибками по углу впрыска либо смертью клапана или сгоранием транзистора, но в любом случае так спокойнее.

Источник

Электромагнитный клапан ТНВД (мать ее))

Всем Привет! И Добра!
Вот толь ка починил свой дизелек (скучал по ней). Дело было так решил я съездить в соседний город Балаково 50 км от нас, как почти съежат с трасы заглох. С начало не понел встал помпачку покачал раз завелся еще так поездил по городу и поехал обратно дамой. Как не странно на пол пути стал терять обороты и съехал на обочину и заглох опять). Снял шланги с фильтра топливного покачал соляра идет( а перед этим за неделю бак снем, почистил покрасил и вроде мастикой покрыл (батя дал что та карозии))), а заводиться не хочит даже не схватывает (печаль)… предохранители тож проверял… Позвонил знакомому он меня притащил) стал разбирать тут батя подошел.

Сняли его продули там кстати в нутрии сетка, поставил бах схватывать стал но не заводиться(
Говарю бати скинь шланчик с обратки, и что видем при запуске все туда льется (печаль). Сняли опять поменяли уплотнительный кольцо, и алилуя заработал. Так проездил неделю все было хорошо, сездел в Сеную, Блаково все норма. Блин надоело писать и не всем это будет интересно. В краце отец взял машину в пятницу предыдущею и окало Синой также заглох, снял его кольцо поменял (я их в запас купил) и поехал. Проездил цел день дамой приехал и клапон сдох((( (мать его). Долга искал в каталогах наити не мог, залес на форум нашел такую проблему (я не один такйо счастливчик) и всего 1 добрый человек выложе их номера эт его пост

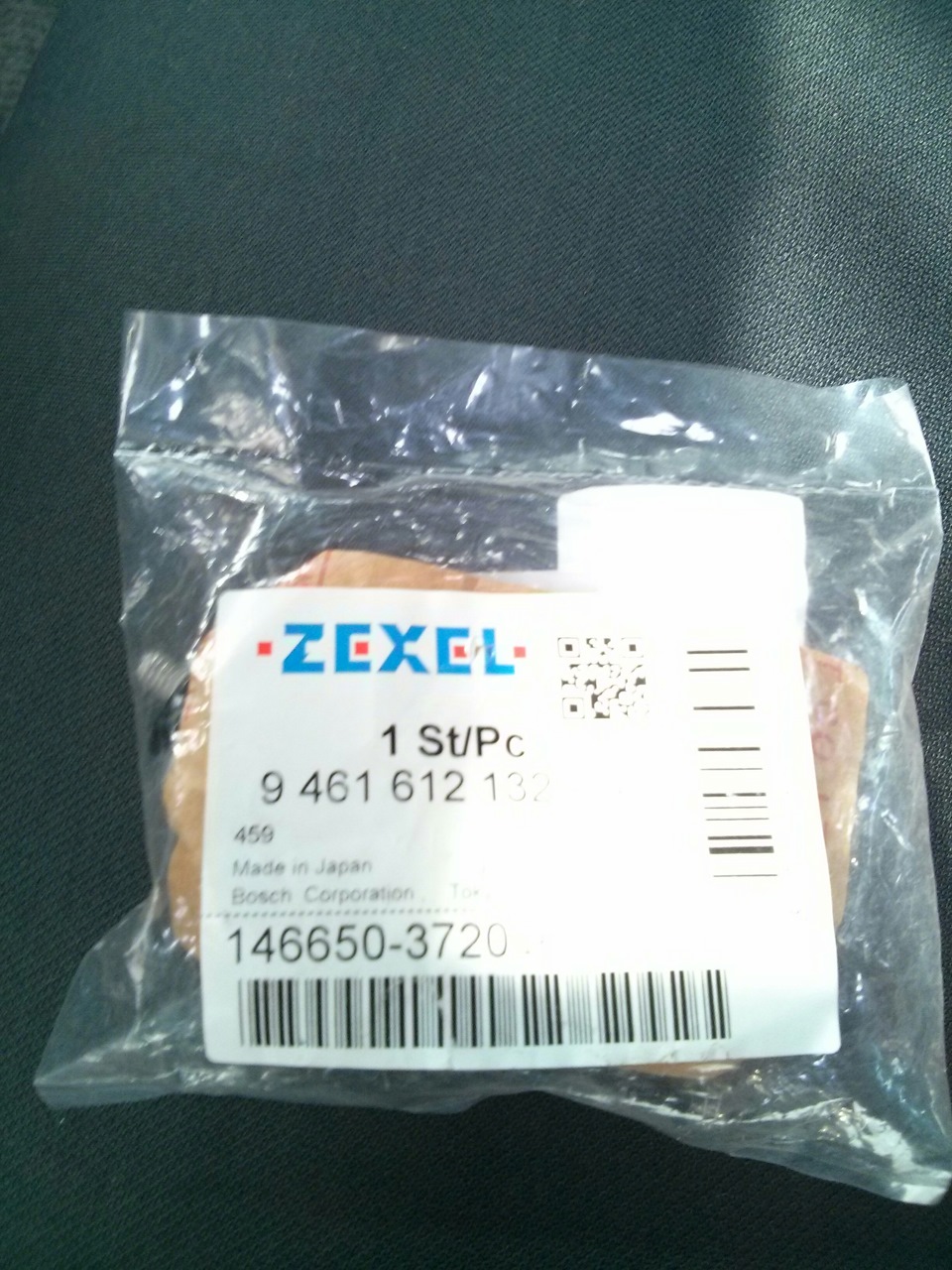

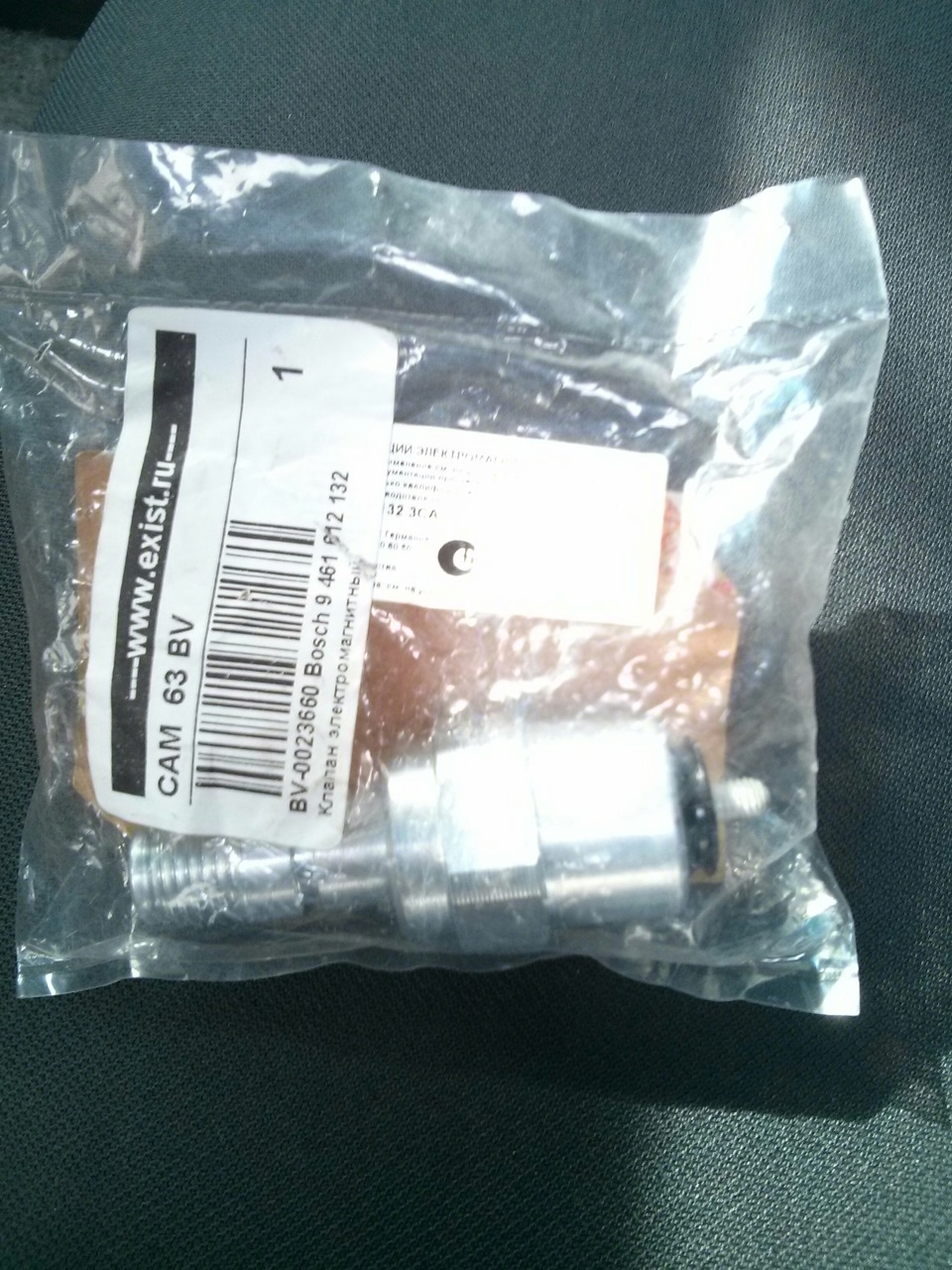

(9461612132 — номерок данного клапана, производитель Bosсh. Втягивающий электромагнитный клапан, установленный на ТНВД, закрывается зеленой резинкой. У меня старая Элька, менял его недавно. Старый хозяин этот клапан весь высверлил, пришлось менять. Фильтр сетка в данном клапане любит засорятся от применения некачественных топливных фильтров (редкость, но бывает). При забитой сетке начинает машина глохнуть с полбака соляры (была на форуме такая тема).
Да кстати, номер уплотнительной шайбы под него забыл написать — 9411610080 и номер резинового колечка — 9461618321.)

Сегодня привезли поставил, помпачкой подкачал салярку и она завелась)))) (УРА).

Надеюсь не кому этот пост не пригодиться) ненадо поломок)
Все удачи на дорогах, и приятных дней

П.С Пока палет нормальный и еще на экзите бьется по этому номеру фирма zexel ценик вроде 7500р но Бош пришел с таким же именем в один одни как у меня стоял даже все циферки на нем выбиты также…

Источник

19. Электромагнитный перепускной клапан (SPV) 1KZ-TE и ЭБУ диагностика

Пишу в БЖ описание моего случая и решение неисправности с надеждой что кому то пригодится.
Проблемы с SPV клапаном дизелей встречаются не так часто, но они существуют. Некоторые пишут о проблемах, связанных с SPV клапаном (электромагнитный перепускной клапан, или дозатор топлива одноплунжерный), отвечающим за подачу топлива ТНВД в форсунки, что возникают они при неисправностях самого клапана; клинит плунжер из-за износа ТНВД, из-за недостаточной фильтрации соляры ; отсутствия управляющего сигнала ЭБУ; завоздушенности и негерметичности клапана; поломки дорожек или конденсаторов самого ЭБУ; пропадания массы двигателя; от перелома проводки ТНВД вследствие его высыхания; от предохранителей и пр. Все эти проблемы зачастую они решали путем замены самого клапана или ЭБУ, но находились и те, который оставались с клапаном в руках.

В заключении скажу — нету SPV RELAY spill control relay в 1KZ-TE PRADO 78, и никогда не было. Блок EFI ЭБУ управляет клапаном через MAIN RELAY и сам ECD. В моем случае, я отделался легким испугом ) Следите за креплением косы к всяким реле!

P.S: Благодаря этой неисправности я теперь знаю где что стоит, как подключено, и как диагностировать первые неполадки с подачей топлива, и это несомненный + к опыту

Диагностика ЭБУ:
Любая современная система впрыска имеет встроенную подсистему самодиагностики, которая позволяет определить различного рода неисправности датчиков, исполнительных механизмов и узлов системы. В результате процедуры самодиагностики компьютер вырабатывает диагностические коды, которые можно тем или иным способом извлечь из памяти компьютера и расшифровать в соответствии с таблицами. Способ извлечения этих кодов у разных производителей — разный. В системе TCCS для этого используется лампочка «Check Engine» на панели приборов, а переключение компьютера в режим вывода диагностических кодов осуществляется путем закорачивания пары контактов на диагностическом разъеме в моторном отсеке автомобиля. Диагностический разъем обычно находится вблизи левой опоры стойки передней подвески и представляет собой черную или серую коробочку с надписью «DIAGNOSIS» на крышке.
Пошаговая процедура самодиагностики:
1. Начальные условия
· напряжение в бортовой сети превышает 11 вольт
· дроссельная заслонка полностью закрыта
· трансмиссия в положении «нейтраль» (или «парковка» для автоматических трансмиссий)
· кондиционер выключен
2. Металлическим проводником (провод, разогнутая канцелярская скрепка) замкнуть контакты T (или TE1) и E1 на диагностическом разъеме.
3. Повернуть ключ зажигания в положение «ON», но не запускать двигатель стартером.
4. Считать коды путем подсчета количества миганий лампочки «Check Engine».
Считывание кодов диагностики. При считывании кодов возможны две ситуации:
1. Неисправностей не обнаружено:
· лампочка будет мигать непрерывно с интервалом в 0.25 секунды
2. Обнаружены неисправности:
· последует серия миганий с интервалом 0.5 секунды — первая цифра кода (например, пять миганий — цифра 5)
· пауза 1.5 секунды
· серия миганий с с интервалом 0.5 секунды — вторая цифра кода (например, четыре мигания — цифра 4)
· в случае, если кодов больше одного — пауза 2.5 секунды
· после отображения всех кодов следует пауза в 4.5 секунды и процесс повторяется сначала
Сброс кодов диагностики. Обнаруженные коды диагностики (за исключением кодов 51 и 53) будут находиться в памяти компьютера даже после устранения неисправности. Чтобы очистить область памяти компьютера, в которой хранятся коды, нужно при заглушенном двигателе вынуть на 30-60 секунд предохранитель EFI (15A) из блока предохранителей. Коды диагностики также сбрасываются при отключении аккумуляторной батареи.
Таблица диагностических кодов. Все коды системы TCCS унифицированы и значение их одинаково для всех двигателей Toyota, но для каждого конкретного двигателя используется специфичное для него подмножество кодов. Например, код 34 может присутствовать только на двигателях, оборудованных турбонаддувом.

Код Краткое описание Полное описание
11
ECU (+B) Кратковременный сбой питания ECU
12 RPM Signal Отсутствие сигналов «NE» или «G» на ECU в течение 2 секунд после того, как коленчатый вал начал проворачиваться стартером (при запуске двигателя)
13 RPM Signal Отсутствие сигнала «NE» на ECU в течение 50 мсек или более при скорости вращения коленвала 1000 об/мин и выше
14 Ignition Signal Отсутствие сигнала «IGf» на ECU в течение 4-х последовательных циклов зажигания
21 Oxygen Sensor Обнаружен выход из строя датчика кислорода («OX»)
22, 23 Water Temperature Signal Обрыв или короткое замыкание (КЗ) в цепи датчика температуры охлаждающей жидкости («THW») в течение 0.5 сек или дольше
24 Intake Air Temperature Sensor signal. Обрыв или короткое замыкание (КЗ) в цепи датчика температуры воздуха («THA»), поступающего в двигатель, в течение 0.5 сек или дольше
25 Air-Fuel Ratio Lean Напряжение сигнала от датчика кислорода меньше, чем 0.45 вольта, в течение 120 сек
26 Air-Fuel Ratio Reach Напряжение сигнала от датчика кислорода больше, чем 0.45 вольта, в течение 120 сек
27 Sub Oxygen Sensor signal Обнаружен выход из строя дополнительного датчика кислорода
28 No. 2 Oxygen Sensor signal Обнаружен выход из строя датчика кислорода («OX2»)
31 Air Flow Meter(AFM) Signal или Manifold Absolute Pressure (MAP) signal TCCS с датчиком MAP: Обрыв или КЗ в цепи датчика датчика вакуума во впускном коллекторе (MAP) TCCS с датчиком AFM: Обрыв в цепи сигнала «VC» или КЗ между цепями сигналов «VS» и «E2»
32 Air Flow Meter AFM) Signal TCCS с датчиком AFM: (Обрыв в цепи сигнала «E2» или КЗ между цепями сигналов «VC» и «VS»
34 Turbocharger Pressure signal Давление наддува находится в недопустимых пределах. Возможно, некорректная работа AFM
35 Turbocharger Pressure Sensor signal или HAC Sensor signal Давление наддува находится в недопустимых пределах или обрыв или КЗ в цепи датчика компенсации высоты над уровнем моря (HAC)
41 Throttle Position Sensor signal Обрыв или КЗ в цепи «VTA» датчика положения дроссельной заслонки в течение 0.5 сек или дольше
42 Vehicle Speed Sensor signal Отсутствие сигнала скорости автомобиля («SPD») на ECU при оборотах двигателя между 2500 и 4500 в течение 8 сек или дольше
43 Starter signal Отсутствие сигнала стартера («STA») на ECU до тех пор, пока обороты двигателя не достигнут 800 об/мин в процессе запуска
51 Neutral Start Switch signal Дроссельная заслонка закрыта не полностью (отсутствие сигнала «IDL» на ECU) или рычаг управления трансмиссией находится в положении, отличном от «P» или «N» (присутствие сигнала «NSW» на ECU) или включен кондиционер (присутствие сигнала «A/C» на ECU)
52 Knock Sensor signal Обрыв или КЗ в цепи датчика детонации
53 Knock Sensor signal Отказ подпрограммы обработки ситуации детонации (частичный отказ ECU)
54 Intercooler ECU signal Неисправность промежуточного охладителя воздуха (интеркулера)
71 EGR System malfunction Обрыв или КЗ в цепи датчика температуры выхлопных газов (THG). Температура выхлопных газов ниже, чем температура поступающего в двигатель воздуха плюс 55C и автомобиль находится в движении в течение 25 сек или дольше
72 Fuel Cut Solenoid signal Неисправность соленоида отсечки топлива
78 Fuel Pump Control signal Неисправность бензонасоса
Следует еще раз подчеркнуть, что данная таблица содержит перечень всех известных автору диагностических кодов системы TCCS, но это не означает, что все эти коды могут быть диагностированы компьютером системы TCCS конкретного двигателя. Например, компьютер TCCS двигателя 1G-EU способен диагностировать только коды 11, 12, 13, 14, 22, 23, 31, 32, 41, 42, 43, 51.
Кроме этого, в описании кодов присутствуют ссылки на сигнальные цепи ECU с разного рода обозначениями (например, NSW, THA, IDL), расшифровка которых не дана
